Kontroler systemu Martin P3-175 obsługuje sygnał wideo o rozdzielczości do Full HD (1920 x 1080) i umożliwia mapowanie urządzeń na kontencie wizualnym, ich łączenie, adresowanie i konfigurowanie bez konieczności bezpośredniego dostępu do urządzeń. Urządzenia Martin można łatwo sterować z konsoli oświetleniowej, źródła wideo lub kombinacji obu tych elementów. Integrują się one z oprogramowaniem innych producentów poprzez importowanie i eksportowanie standardowych plików MVR, eliminując powielanie czynności i umożliwiając łatwe udostępnianie projektów.
Dla każdej aplikacji można stworzyć unikalny, kreatywny design, niezależnie od tego, czy używane są: treści wideo, tradycyjne sterowniki DMX, Art-Net / sACN PixelMapping, czy też kombinacje różnych metod sterowania.
Cały system jest w pełni zsynchronizowany, co zapewnia spójne działanie wszystkich elementów bez widocznych opóźnień. Obsługują one wejście wideo Full HD przez HDMI i NDI, wysyłając do 520 000 pikseli do maksymalnie 2000 urządzeń. Podgląd w czasie rzeczywistym pokazuje, jak sterowanie DMX i wideo będą renderowane na urządzeniach.
Kontroler systemu Martin P3-175 obsługuje również protokół P3 Visualizer, umożliwiając wizualizację w czasie rzeczywistym (3D) za pomocą kompatybilnych wizualizatorów (3D) innych producentów. Znacznie usprawnia to procesy programowania.
CECHY
- Obsługa wejścia wideo Full HD (HDMI i NDI)
- Rozdzielczość wejścia HDMI do 1920 x 1080
- Rozdzielczość wejścia NDI do 1920 x 1080
- 256 uniwersów wejścia Art-Net / sACN
- Wyjście do 520 000 pikseli na 2000 urządzeń
- Montaż w szafie rack 1U
- Mapowanie kombinacji urządzeń Martin na jednym ekranie wizualnym
- Łączenie, adresowanie i konfigurowanie urządzeń Martin bez konieczności bezpośredniego adresowania i konfigurowania każdego urządzenia
- Eksportowanie mapowania i połączeń do zewnętrznych kontrolerów oświetlenia, programów CAD i wizualizatorów za pośrednictwem MVR
- Importowanie mapowania i patchów z kontrolerów oświetlenia innych producentów, programów CAD i wizualizatorów za pośrednictwem MVR
- Eksportowanie maski mapowania do serwerów multimedialnych innych producentów
- Dostarczanie danych w czasie rzeczywistym (pikselowych) do oprogramowania wizualizacyjnego innych producentów (3D)
- Zapewnianie informacji zwrotnych w czasie rzeczywistym i monitorowanie urządzeń Martin
- Zapewnianie zdalnego monitorowania kontrolera systemu P3 i wszystkich podłączonych urządzeń bez konieczności fizycznej obecności na miejscu
SPECYFIKACJA TECHNICZNA
PARAMETRY FIZYCZNE
Szerokość: 482,6 mm
Wysokość: 44,45 mm (montaż w szafie 1U)
Głębokość: 343,0 mm
Masa: 3,5 kg
STEROWANIE/INTERFEJS UŻYTKOWNIKA
Interfejs użytkownika: monitor Full HD (1920 x 1080) lub lepszy (VGA, DVI, HDMI lub DP), klawiatura USB i mysz USB

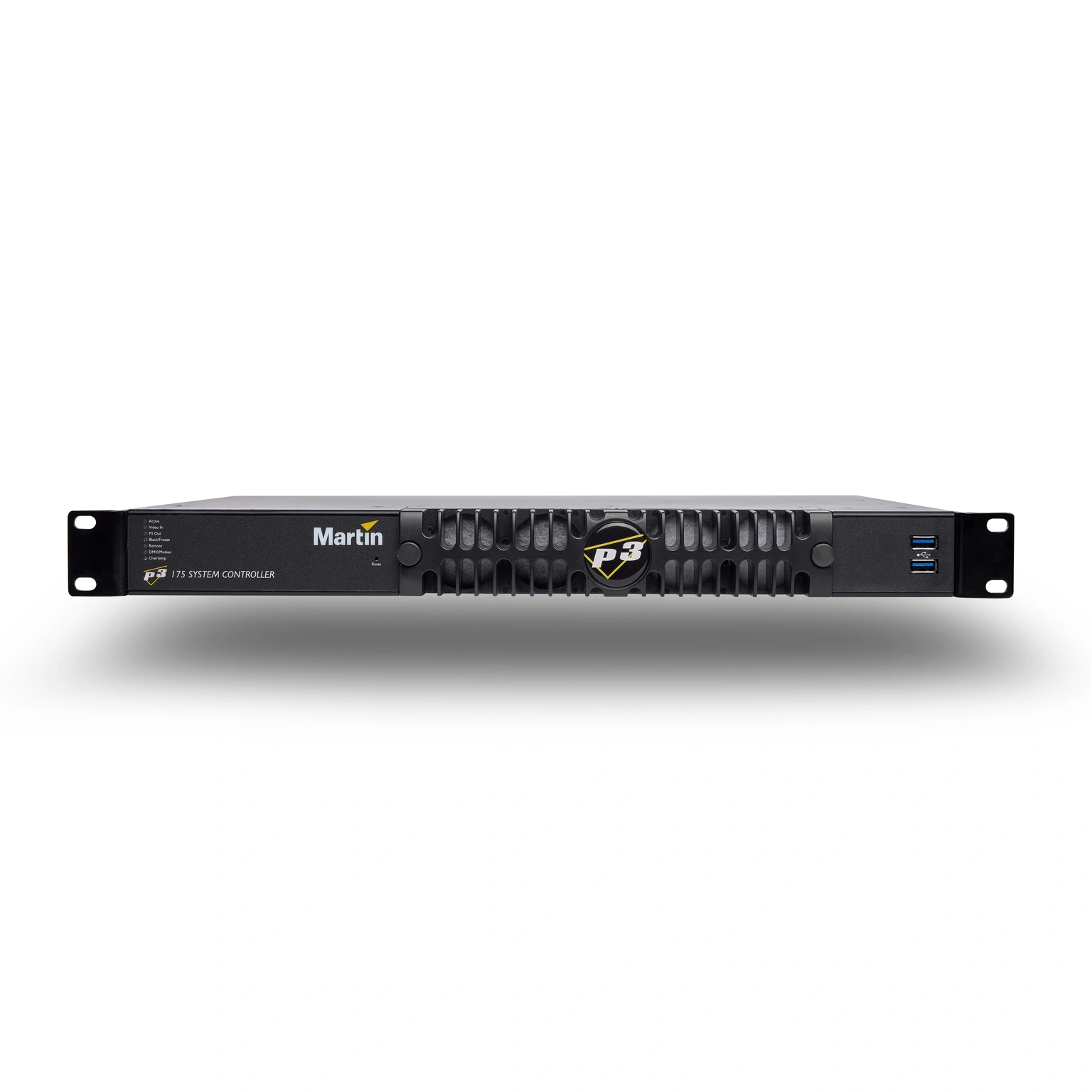

Stan urządzenia: diody LED wskazujące stan
WEJŚCIE WIDEO HDMI
Standard: HDMI 1.4a
Rozdzielczość: Obsługa wszystkich standardowych rozdzielczości do 1920×1080 (Full HD)
Liczba klatek na sekundę: Obsługa liczby klatek na sekundę do 75 fps
Skanowanie: Progresywne i z przeplotem
EDID: Możliwość dostosowania za pomocą interfejsu użytkownika
Głębia kolorów: 8/10/12 bitów
Próbkowanie kolorów: RGB 4:4:4, YCbCr 4:4:4 i YCbCr 4:2:2
Formaty kolorów: RGB, YCbCr 601, YCbCr 709 i YCbCr 2020
WEJŚCIE WIDEO NDI
Standard: NDI
Rozdzielczość: Obsługa wszystkich standardowych rozdzielczości do 1920×1080 (Full HD)
Liczba klatek na sekundę: Obsługa liczby klatek na sekundę do 75 fps

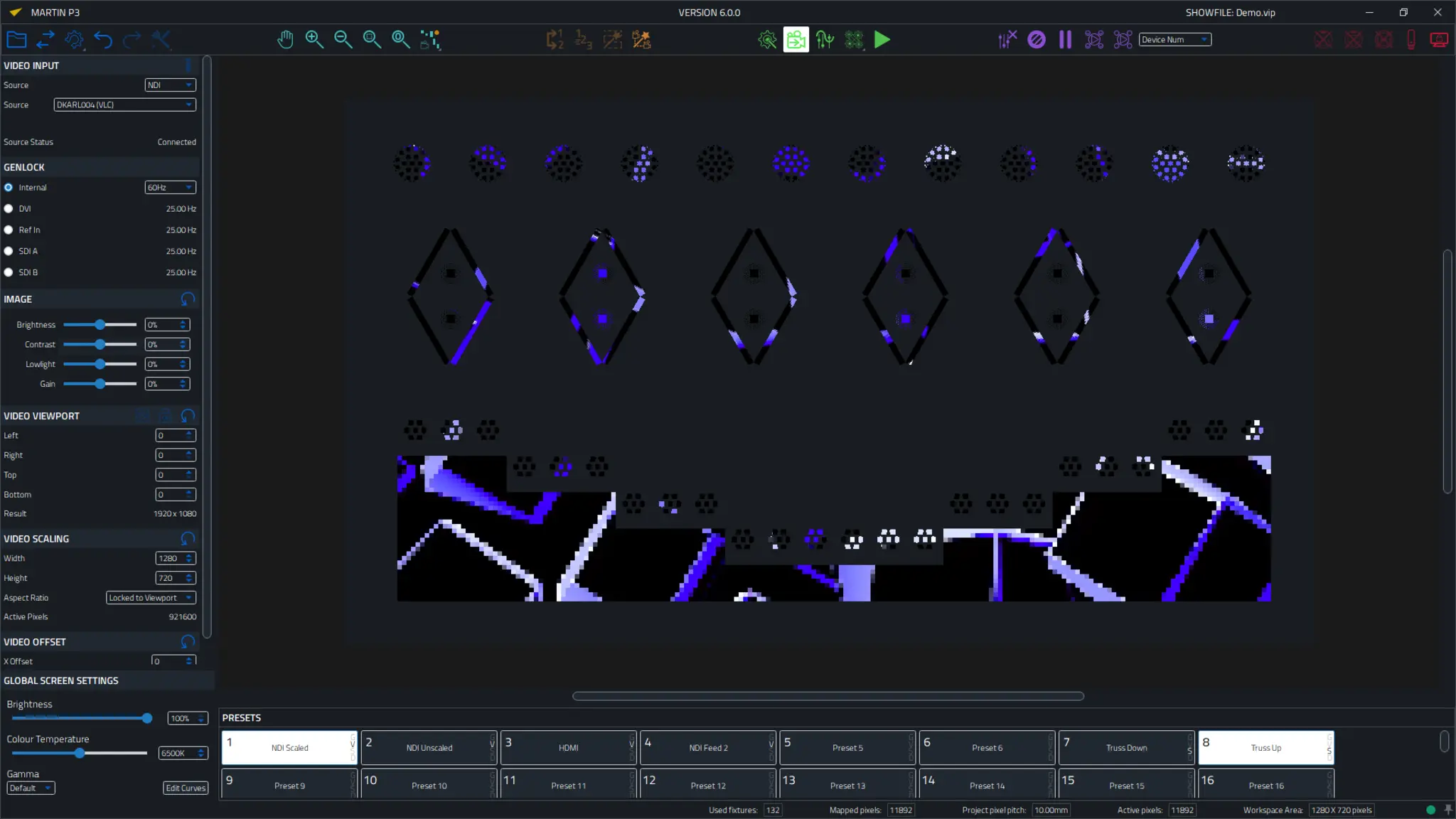

PRZETWARZANIE WIDEO
Wydajność przetwarzania pikseli kontrolera: 520 000 pikseli (możliwość rozszerzenia poprzez dodanie modułów P3-175)
Wydajność kontrolera: 2000 elementów (możliwość rozszerzenia poprzez dodanie modułów P3-175)
Maksymalna powierzchnia robocza: 8 847 360 pikseli
Maksymalny aktywny obszar przechwytywania: 2 073 600 pikseli
Głębia przetwarzania systemu: 16 bitów na kolor (48 bitów na piksel)
Opóźnienie systemu: 2 klatki
Opóźnienie między pierwszym a ostatnim elementem: brak
Skalowanie: tak, globalne i mieszane rozmiary pikseli
Kontrola krzywej gamma: tak, regulowana
Parametry kontroli obrazu: odcień, nasycenie, jasność, kontrast, słabe oświetlenie i wzmocnienie
Mapowanie: w czasie rzeczywistym
Kontrola temperatury barwowej: w czasie rzeczywistym

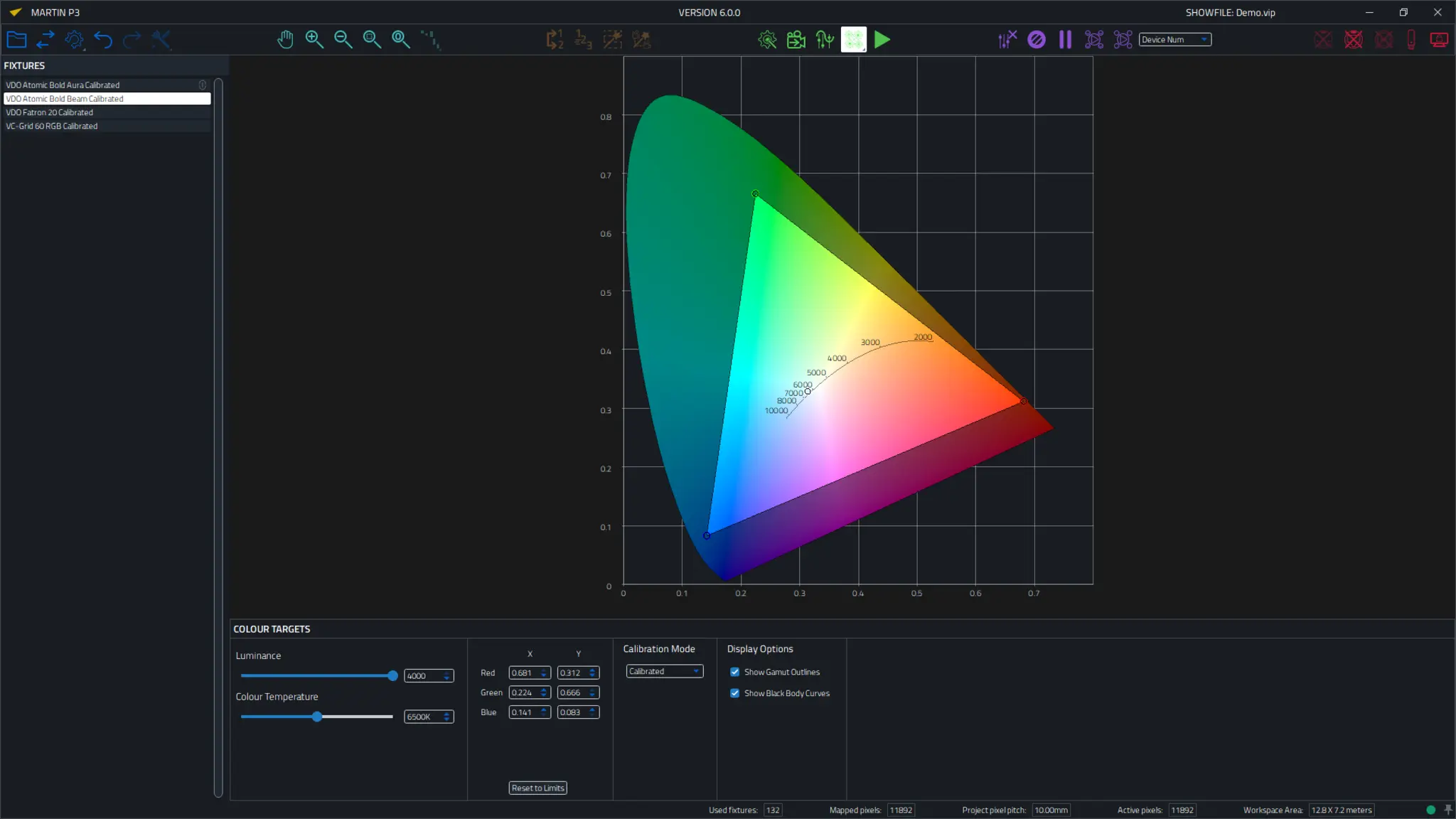

Kontrola przestrzeni kolorów: w czasie rzeczywistym

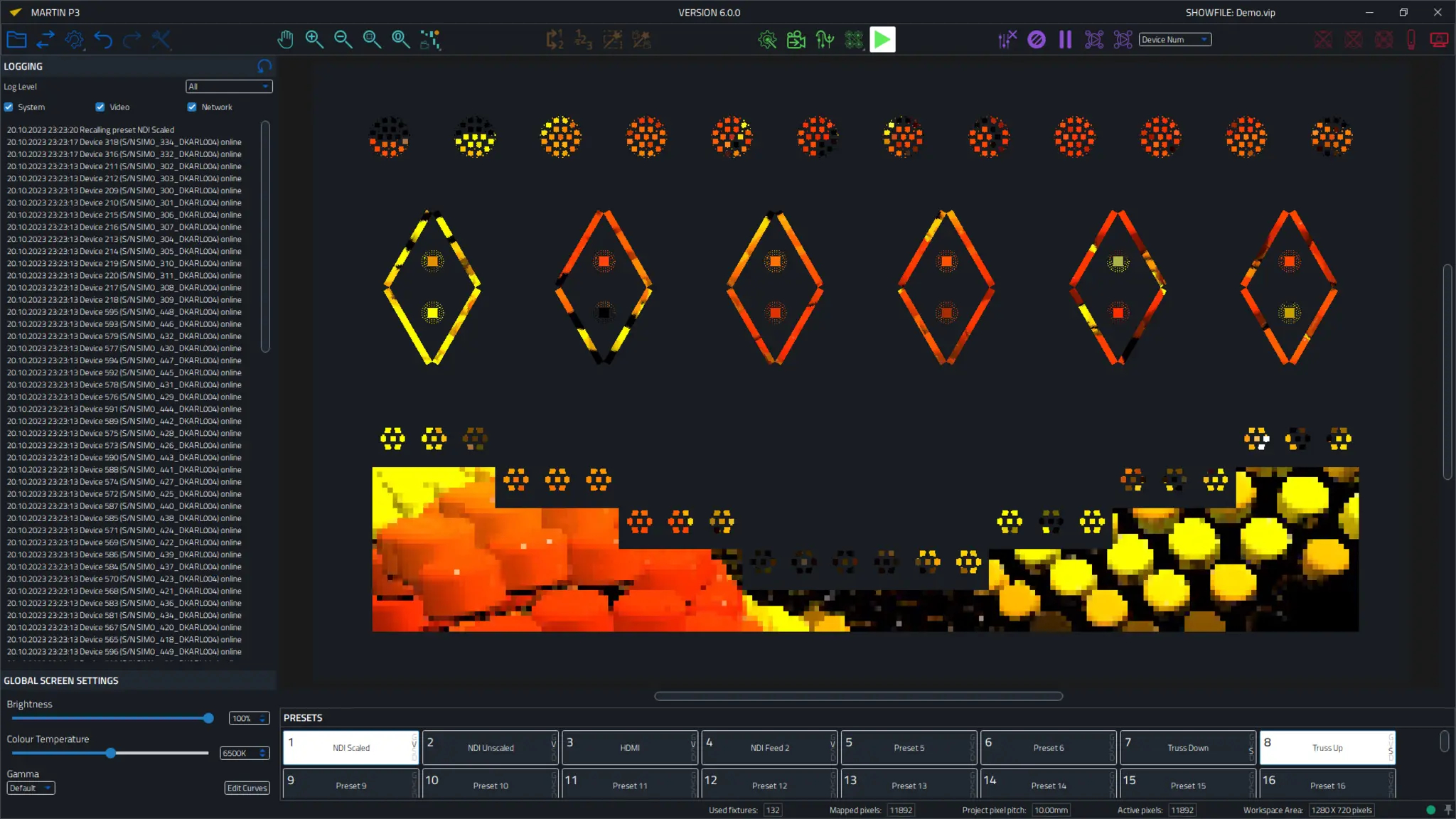

Podgląd: w czasie rzeczywistym (przychodzące wideo i mapowanie na urządzeniach)

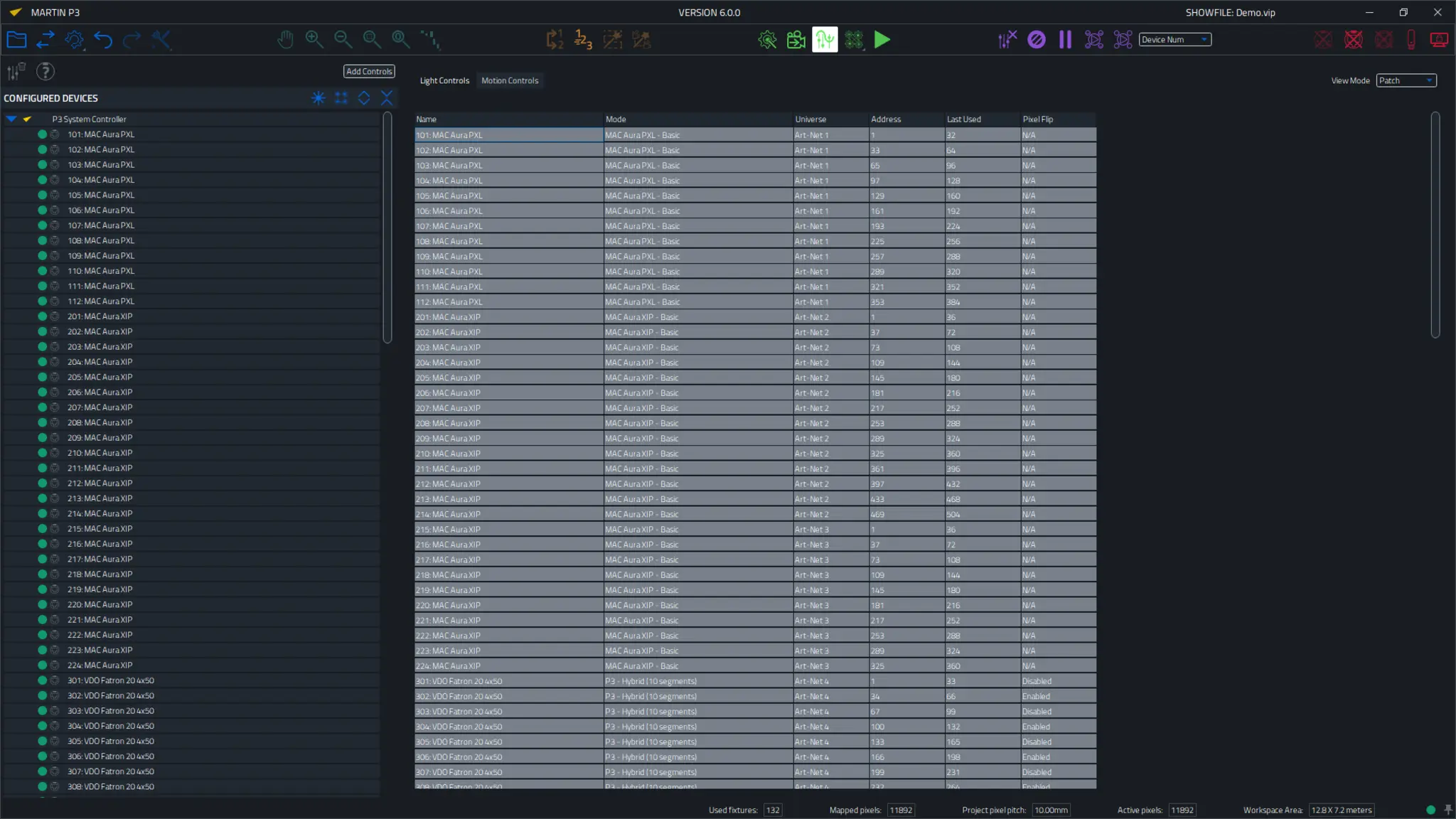

STEROWANIE DMX
Do 256 linii wejścia Art-Net lub sACN
Kontrola intensywności i kolorów
Kontrola temperatury barwowej
Łączenie wejścia wideo z kontrolami DMX w kierunku urządzeń
Przełączanie lub przechodzenie między kontrolami wideo i DMX
Zatrzymywanie, wygaszanie lub aktywowanie wzorów testowych w silniku wideo
Przywoływanie ustawień wstępnych wideo (ustawienia wideo, pozycje urządzeń i inne)
STEROWANIE RUCHEM
Jedna linia Art-Net, sACN lub Kinesys K2 input
Kompatybilny z Kinesys K2/Vector, Tait Navigator i innymi
Sterowanie pozycją urządzenia lub grupy na płótnie wideo
Sterowanie obrotem urządzenia lub grupy na płótnie wideo
WYJŚCIE WIZUALIZATORA
Wysyła protokół P3 Visualizer do kompatybilnych wizualizatorów innych producentów (3D) poprzez standardowy interfejs sieciowy
Przesyłanie w czasie rzeczywistym danych pikseli, synchronizacji, danych kalibracyjnych, poprawek osprzętu i innych
Kompatybilne wizualizatory innych producentów: Capture 2025
PROTOKÓŁ SYGNAŁOWY P3
Typ sygnału: Gigabit Ethernet
Protokół: zastrzeżony Martin P3
Możliwość podłączania podczas pracy: tak, izolacja elektryczna wszystkich połączeń
Typ kabla: Ethernet, ekranowany, Cat 5e lub lepszy
Długość kabla: do 100 m między dowolnymi 2 urządzeniami, z możliwością przedłużenia za pomocą przełącznika Ethernet
Maksymalna liczba urządzeń w łańcuchu: 50, z możliwością przedłużenia za pomocą przełącznika Ethernet
KONSTRUKCJA
Obudowa: stal i aluminium
Kolor: matowa czerń
Stopień ochrony: IP20
INSTALACJA
Montaż: montaż w szafie 19″ (1U) lub wolnostojący
Lokalizacja: wewnątrz lub na zewnątrz, w miejscu chronionym przed czynnikami atmosferycznymi
Orientacja: wyłącznie pozioma

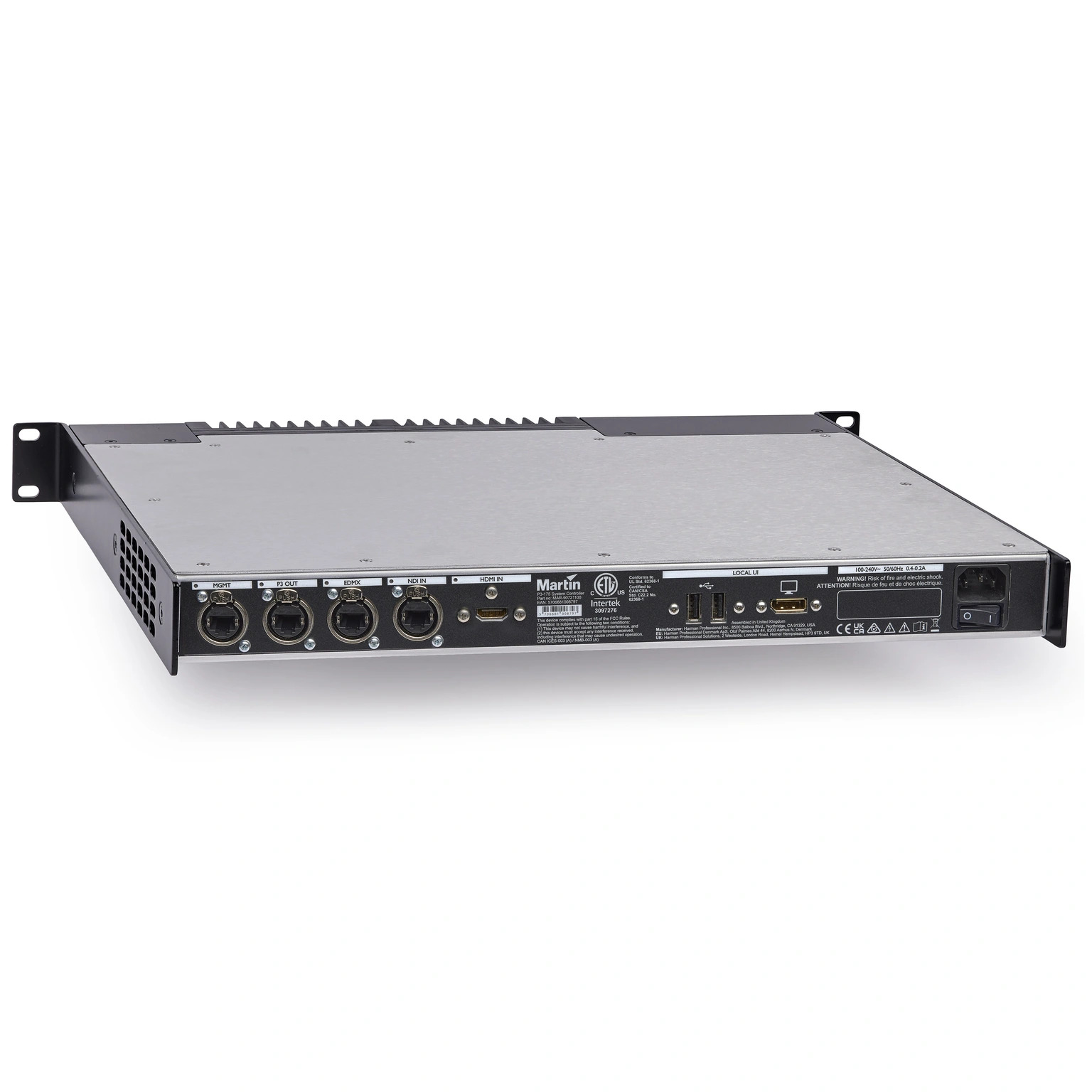

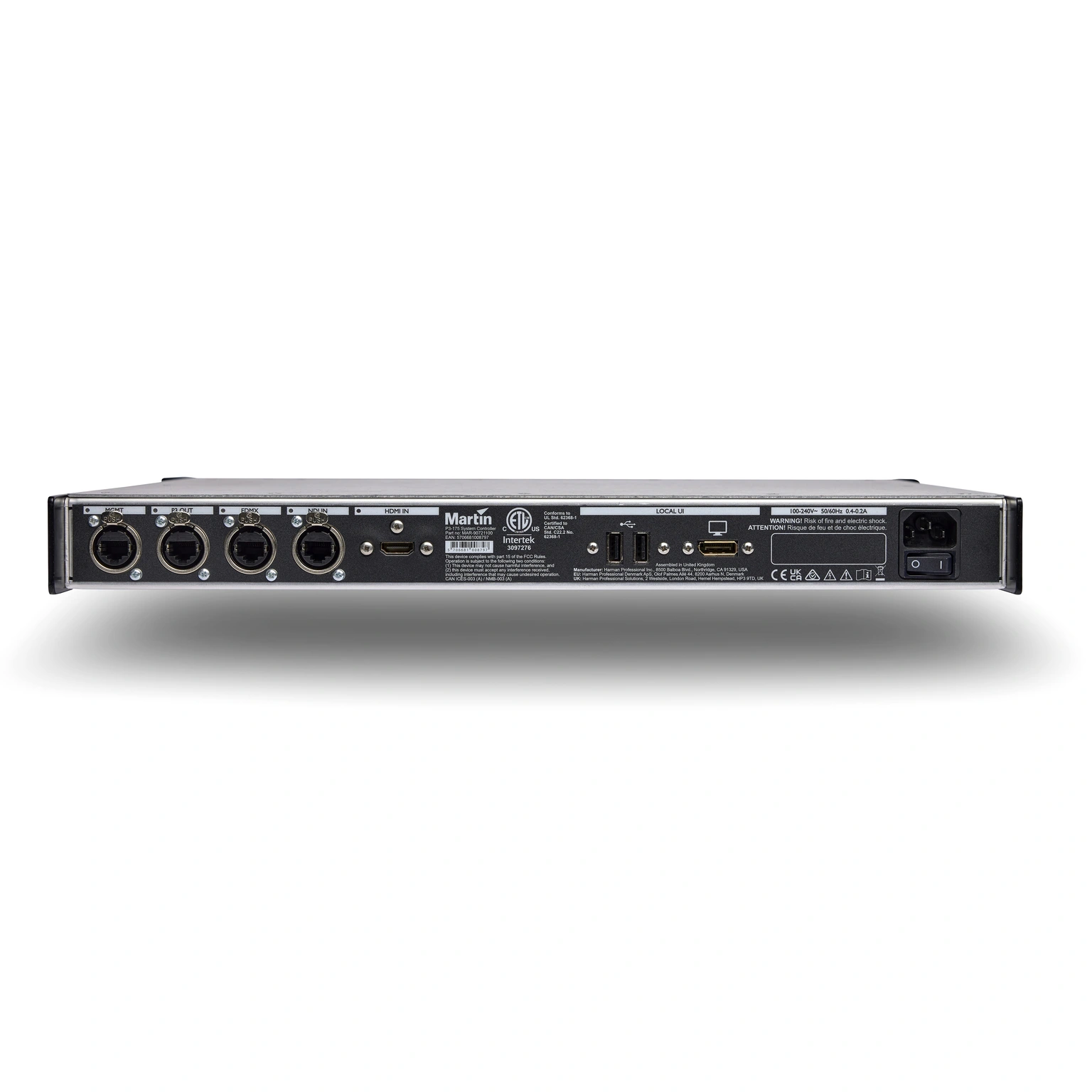

POŁĄCZENIA
Wejście zasilania: gniazdo IEC ze zintegrowanym wyłącznikiem zasilania
Wejście/wyjście danych P3: 1x gniazdo etherCON (100/1000 Mbit)
Sieć EtherDMX (Art-Net, sACN i Kinesys K2/Vector): 1 gniazdo etherCON (100/1000 Mbit)
Sieć zarządzania (wizualizator innej firmy, zdalne zarządzanie, syslog i serwer WWW): 1 gniazdo etherCON (100/1000 Mbit)
Wejście wideo NDI: 1 gniazdo etherCON (100/1000 Mbit)
Wejście wideo HDMI: HDMI 1.4a
Urządzenia peryferyjne i pamięci USB: 2 porty USB 2.0 i 2 porty USB 3.0
Monitor interfejsu użytkownika: DisplayPort++ (kompatybilny z adapterami do DVI, HDMI i VGA, nie wchodzącymi w skład zestawu)
ZASILANIE
Zasilanie prądem przemiennym: 100–240 V AC nominalnie, 50/60 Hz
Zasilacz: elektroniczny przełącznik z automatycznym wyborem zakresu
Typowy prąd rozruchowy RMS w połowie cyklu przy 230 V, 50 Hz: 28 A
Typowy prąd upływowy do ziemi: 0,50 mA
Współczynnik mocy: 0,97 przy 100 V / 120 V, 0,91 przy 208 V / 230 V / 240 V
Maksymalny pobór prądu: 0,65 A przy 100 V / 120 V, 0,35 A przy 208 V / 230 V / 240 V
Typowy pobór prądu: 0,28 A przy 100 V / 120 V, 0,15 A przy 208 V / 230 V / 240 V *
Pobór mocy
Maksymalny: 65 W
Typowy: 28 W *
W stanie spoczynku: 21 W *
* Pomiary wykonane przy napięciu nominalnym. Należy uwzględnić odchylenie +/- 10%.
Typowe: urządzenie pracujące z pełną wydajnością P3, Art-Net/sACN i wejściem wideo.
W stanie spoczynku: brak załadowanego pliku showfile.
TERMICZNE
Chłodzenie: wymuszone (wentylatory z regulacją temperatury)
Maksymalna temperatura otoczenia (Ta max.): 50°C
Minimalna temperatura otoczenia (Ta min.): 5°C
Typowe rozpraszanie ciepła (obliczone, +/- 10%): 96 BTU/godz.
ŚRODOWISKO
RoHS: zgodny z przepisami
REACH: zgodny z przepisami
WEEE: zgodny z przepisami
Proposition 65: zgodny z przepisami
CERTYFIKATY
Bezpieczeństwo UE: EN 62368-1
EMC UE: EN 55032, EN 55035, EN 61000-3-2, EN 61000-3-3
Bezpieczeństwo w USA: UL 62368-1
Bezpieczeństwo w Kanadzie: CSA C22.2 nr 62368-1
Australia/Nowa Zelandia: RCM
Wielka Brytania: UKCA
Indie: BIS (w trakcie)
ELEMENTY W ZESTAWIE
Przewodnik bezpieczeństwa
Przewodnik szybkiego startu
Kabel zasilający typu UE z wtyczką Schuko
Kabel zasilający typu amerykańskiego
Kabel zasilający typu brytyjskiego
PRODUKTY POKREWNE
Kontroler systemu Martin P3-275
Kontroler systemu Martin P3-PC: do pobrania bezpłatnie ze strony www.martin.com
