Martin Macula to system zdalnego prowadzenia reflektorów, służący do przekształcania standardowych ruchomych głowic w podążające za artystami lub obiektami na scenie reflektory prowadzące (follow spot). System definiuje na nowo precyzję obsługi reflektorów prowadzących, eliminując ograniczenia montażowe, zmęczenie operatorów oraz kwestie bezpieczeństwa tradycyjnie związane z konwencjonalnymi rozwiązaniami. Został zaprojektowany z myślą o nieskazitelnej płynności, punktowej dokładności i najwyższej ergonomii, stanowiąc rewolucyjny krok w sposób, w jaki ruchome oprawy świetlne przekształcane są w wysokowydajne narzędzia śledzące.
Z poziomu jednej stacji bazowej Martin Macula może sterować wieloma ruchomymi głowicami przy zachowaniu bezkompromisowej czułości i szybkości reakcji. Stacja bazowa zapewnia podgląd w czasie rzeczywistym, który wirtualnie przenosi operatora bezpośrednio w miejsce montażu oprawy — oferując odniesienie wizualne „tak, jakby stał tuż obok samego reflektora”. Konfiguracja i przygotowanie do pracy zostały maksymalnie uproszczone, co pozwala na wydajną obsługę przy minimalnym przeszkoleniu, bez uszczerbku dla profesjonalnych standardów pracy. Kontrola nad ruchem może być przydzielana dynamicznie: sterowanie w wybranych momentach show może odbywać się ze standardowej konsolety oświetleniowej, by w razie potrzeby płynnie przekazać kontrolę stacji bazowej Macula.
W razie potrzeby ze stacji bazowej Macula można również bezpośrednio zarządzać dodatkowymi parametrami, takimi jak dimmer, kolory czy frost. Możliwość tworzenia presetów oraz grup urządzeń (Fixture Banks) pozwala dynamicznie modyfikować zachowanie systemu w trakcie trwania widowiska, gwarantując wysoki poziom personalizacji. Pojedyncza stacja bazowa Macula jest w stanie sterować jednym lub kilkoma reflektorami jednocześnie, co umożliwia śledzenie artysty przez wiele urządzeń z powtarzalną i spójną dokładnością.
System Macula doskonale współpracuje z oprawami Martin MAC Ultra Performance, MAC Viper XIP oraz MAC Encore Two, które zostały zoptymalizowane pod kątem wyjątkowo płynnego i reaktywnego ruchu. Jest to jednak rozwiązanie w pełni uniwersalne (brand-agnostic) – pozwala wykorzystać jako reflektor prowadzący dowolną odpowiednią głowicę ruchomą wyposażoną w kamerę. Infrastruktura sieciowa została celowo uproszczona: sygnały z kamer oraz dane sterujące przesyłane są w ramach jednej sieci, co eliminuje potrzebę prowadzenia dedykowanego okablowania wideo pomiędzy oprawami a stacją bazową.
System obsługuje również protokół PosiStageNet (PSN), umożliwiając udostępnianie danych o pozycji XYZ śledzonych osób lub obiektów aplikacjom zewnętrznym. Otwiera to nowe możliwości integracji z zaawansowanymi systemami śledzenia i automatyki scenicznej.
Martin Macula oddaje bezprecedensową kontrolę bezpośrednio w ręce operatora, znacząco poprawiając bezpieczeństwo i higienę pracy (BHP) oraz spójność realizatorską. Otwiera zupełnie nowe możliwości operacyjne i kreacyjne dla firm rentalowych, techników oraz projektantów oświetlenia.
CECHY
- Enkoder głowicy olejowej o wysokiej rozdzielczości
- Ergonomiczne uchwyty ze sterowaniem w zasięgu ręki
- Duży ekran dotykowy z intuicyjnym interfejsem użytkownika
- Jedna stacja bazowa może sterować jednym lub wieloma reflektorami jednocześnie
- Możliwość personalizacji łączenia sygnałów (Merging): elastyczne łączenie sterowania ze stacji bazowej i konsolety oświetleniowej
- Uniwersalność pracy: możliwość użytkowania z konsoletą oświetleniową lub bez niej w systemie
- Wyjście PosiStageNet (PSN): przesyłanie danych o pozycji XYZ artystów/obiektów do aplikacji zewnętrznych dla zaawansowanych systemów automatyki
- Prosta infrastruktura sieciowa
- Niezależność od marki (Brand-Agnostic): możliwość sterowania głowicami dowolnego producenta; każda głowica może być wyposażona w kamerę, a urządzenia bez kamery mogą podążać w ślad za nią
- Uproszczone okablowanie sieciowe pomiędzy kamerą na głowicy a stacją bazową
SPECYFIKACJA TECHNICZNA
PARAMETRY FIZYCZNE

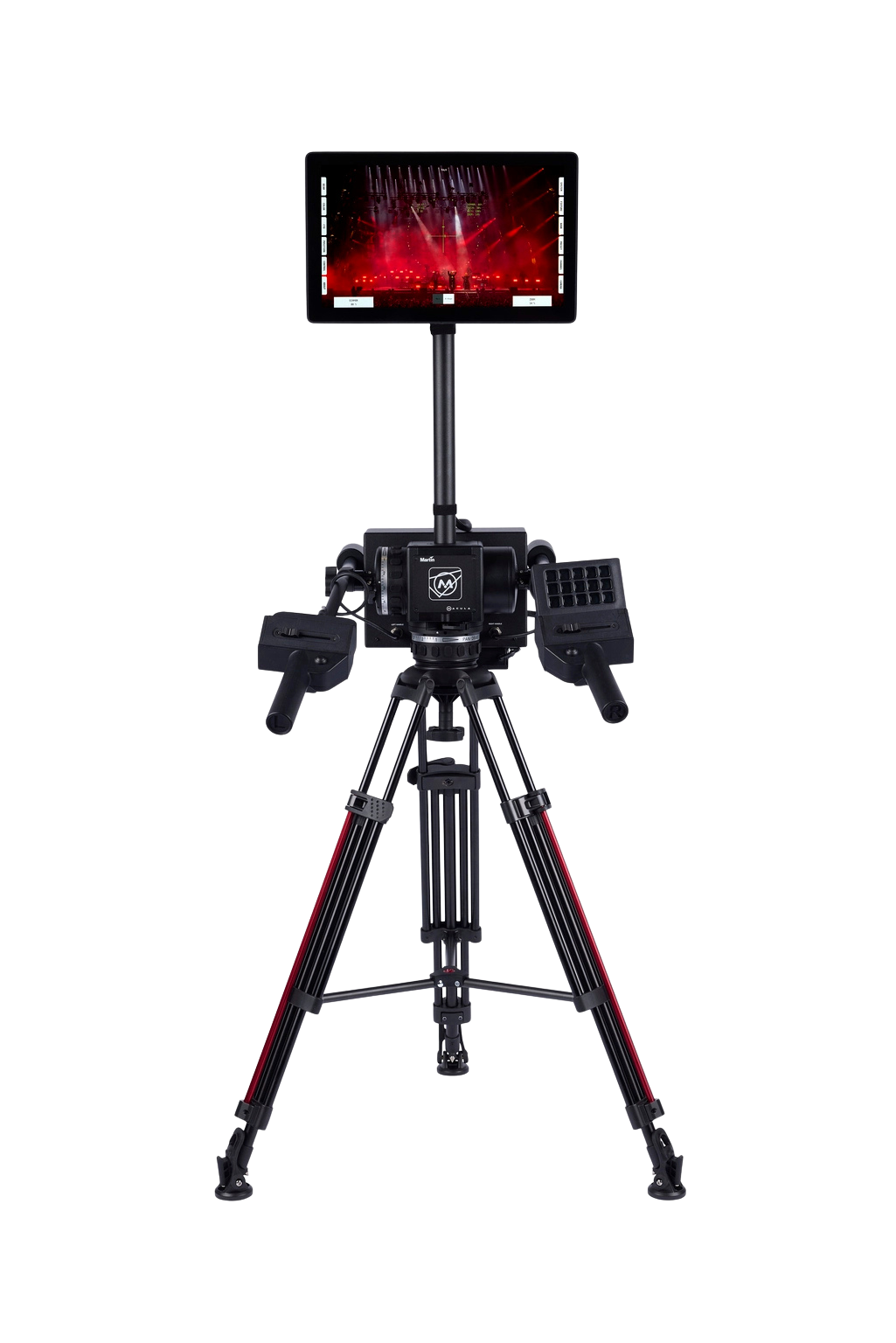

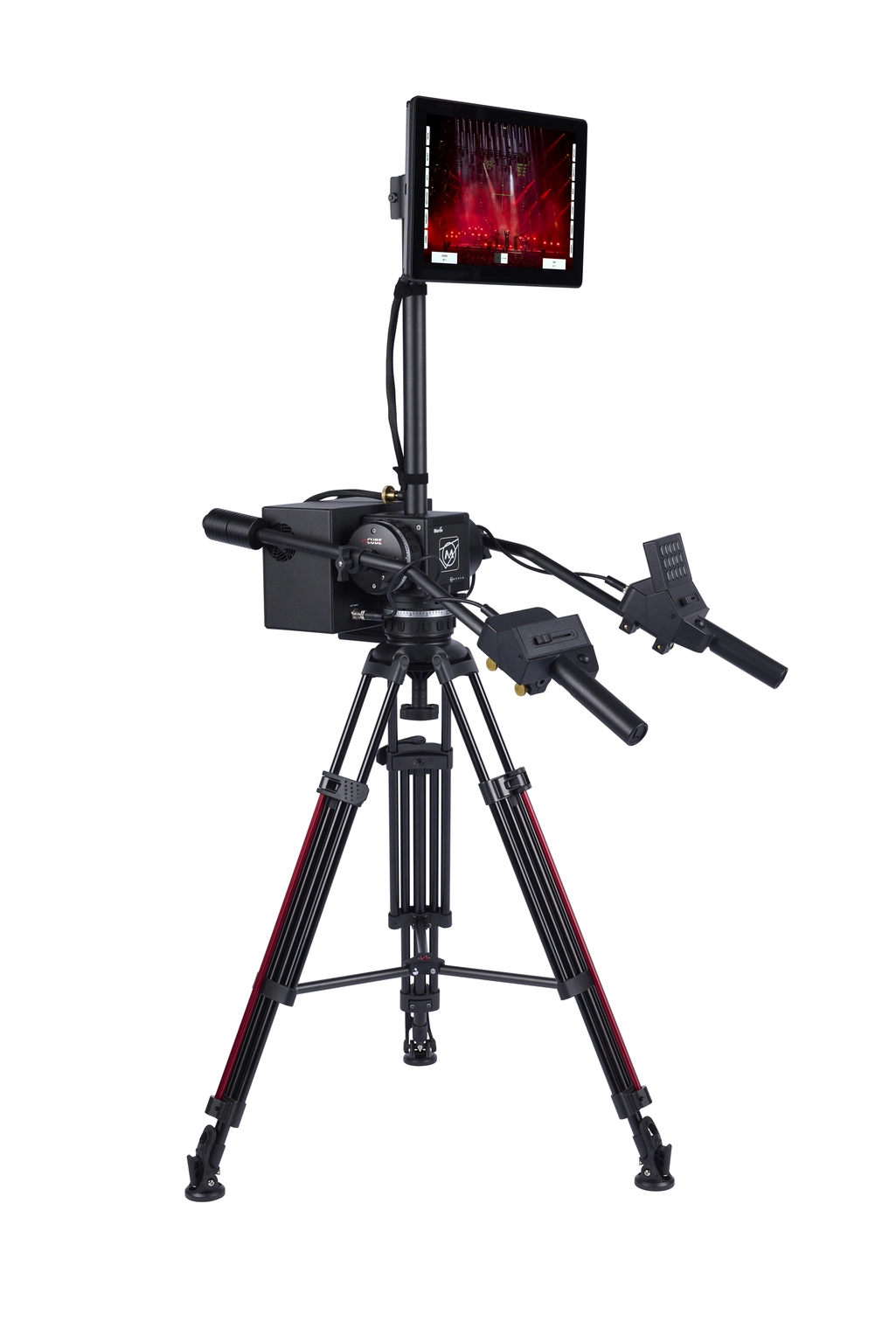

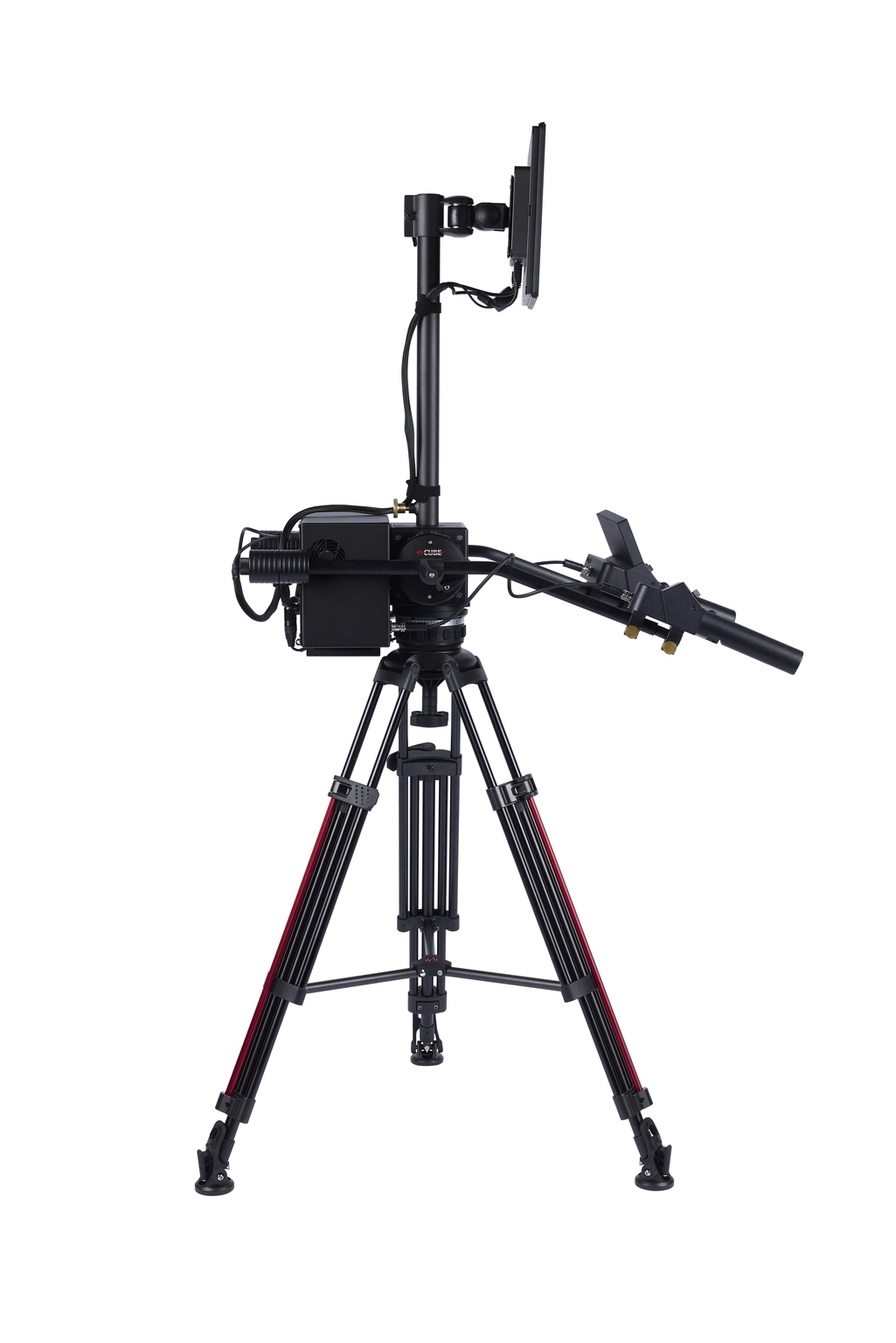

- Stacja bazowa Macula (Macula Base Station):
Szerokość: 835 mm
Głębokość: 857 mm
Wysokość: 1450 mm
Masa: 20,1 kg
- Kamera Macula (Macula Camera):
Szerokość: 70 mm
Wysokość: 70 mm
Długość: 116 mm
Masa: 0,6 kg
STEROWANIE I INTERFEJS UŻYTKOWNIKA (CONTROL/USER INTERFACE)

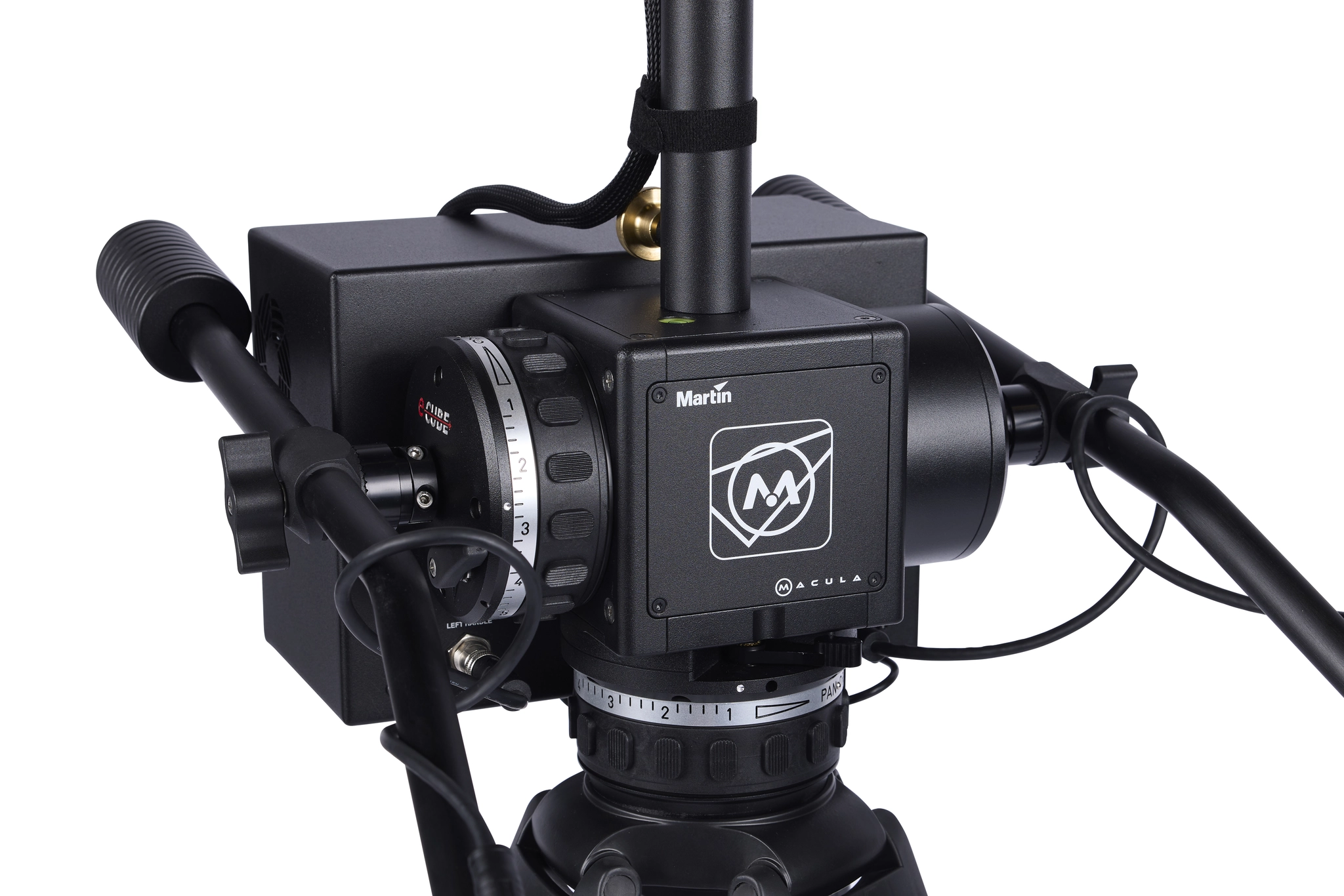

Enkoder Pan/Tilt: Głowica olejowa (Fluid Head Encoder) z regulacją oporu

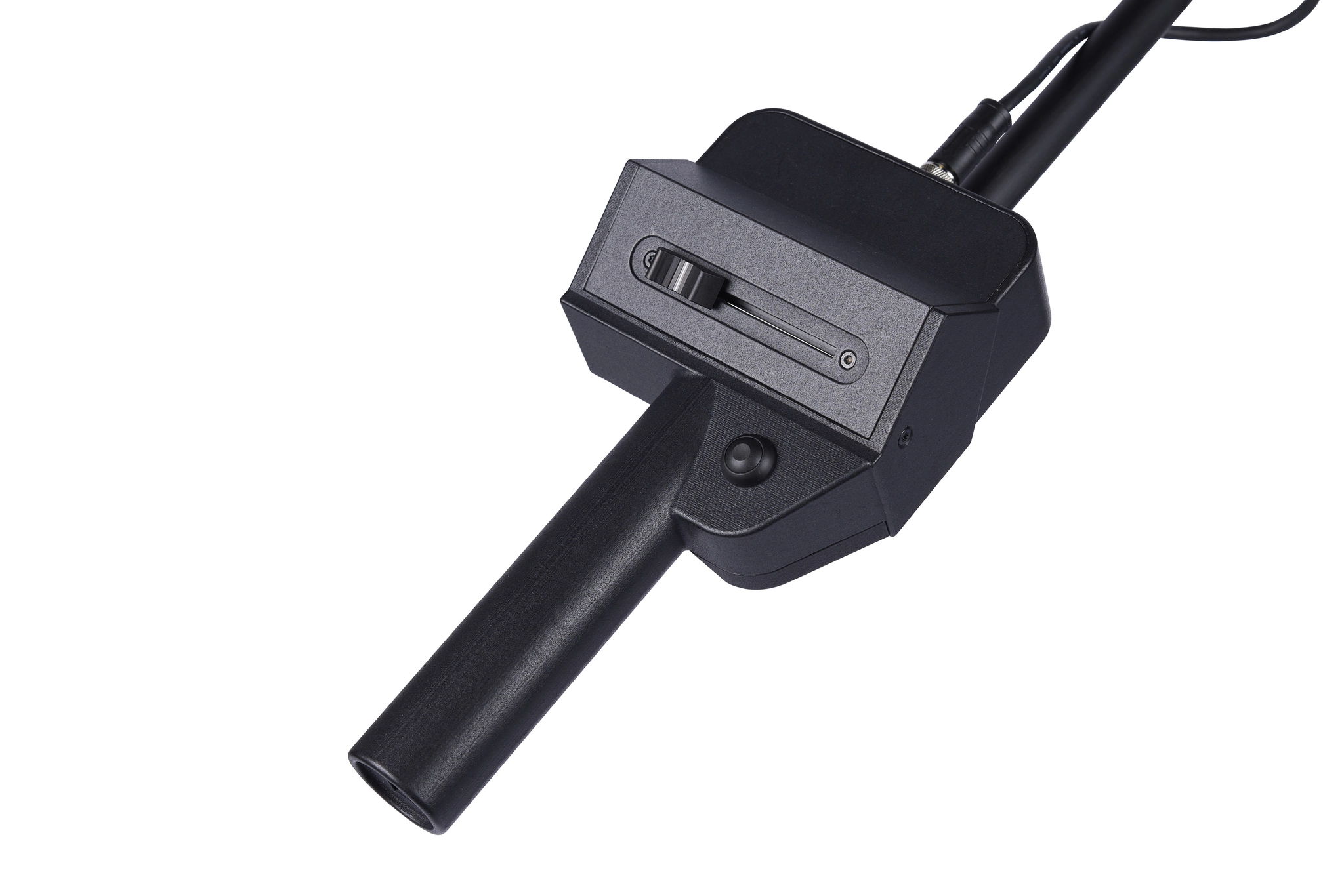

Lewy uchwyt: Zmotoryzowany suwak (Motorized Fader), przycisk funkcyjny (Action Button) oraz rolka Z (Z-Roller)

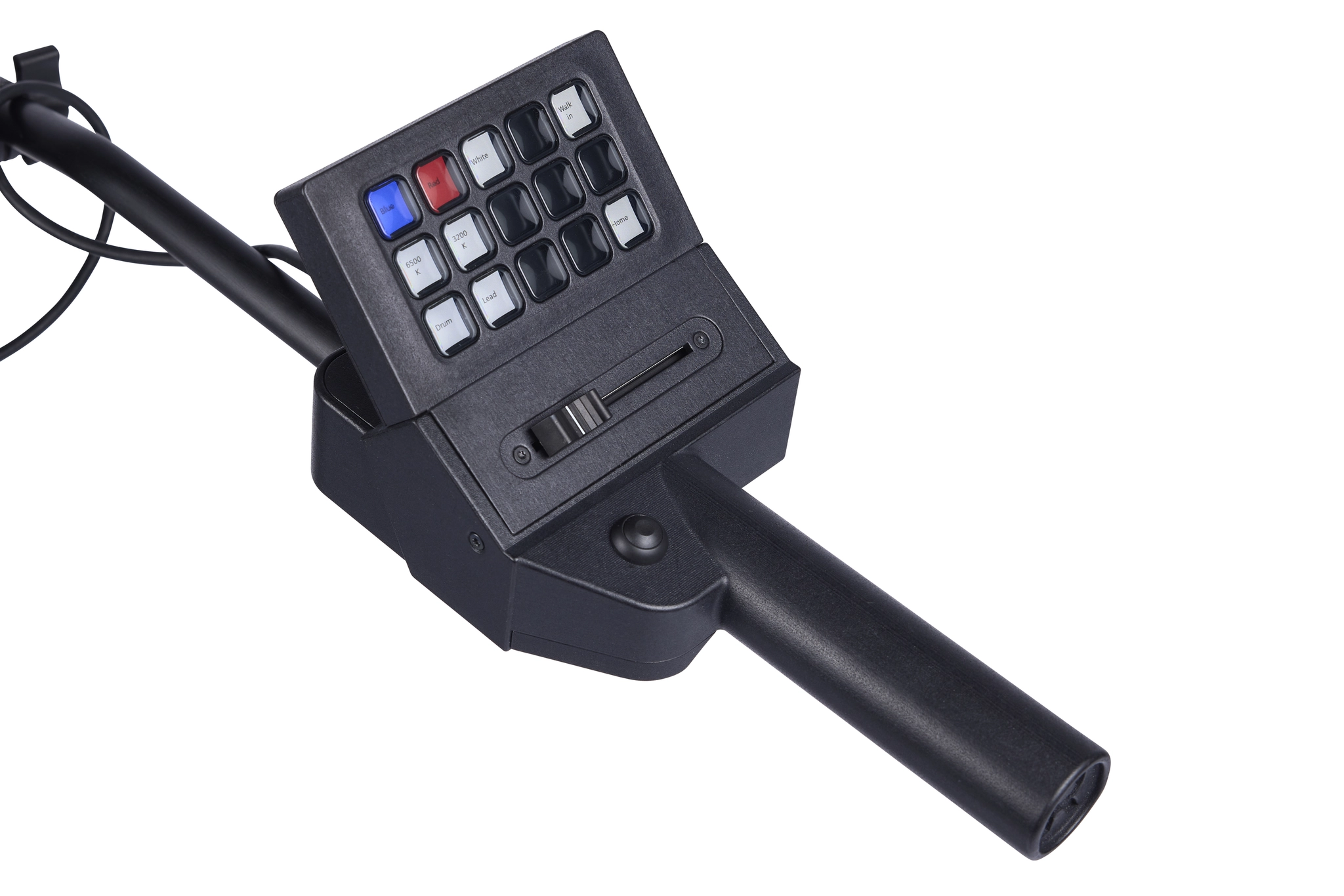

Prawy uchwyt: Zmotoryzowany suwak (Motorized Fader), przycisk funkcyjny (Action Button), 15 przycisków skrótów z wyświetlaczami LCD oraz rolka Z (Z-Roller)
Monitor: Ekran dotykowy o przekątnej 15,6″
WEJŚCIE WIDEO Z KAMERY (CAMERA VIDEO INPUT)
Standard: NDI HX2
Rozdzielczość: Obsługa wszystkich standardowych rozdzielczości do 1920×1080 (Full HD)
Liczba klatek na sekundę (Framerate): Obsługa płynności do 60 fps
ZGODNE KAMERY (COMPATIBLE CAMERAS)
Everet EVZ220
Everet EVZ230
Aida HD-NDI-X20
BirdDog PF120
PRZETWARZANIE POZYCJI (POSITION PROCESSING)
Metoda: Śledzenie pozycji XYZ w rzeczywistej przestrzeni (Real-world XYZ position tracking)
Obsługa wielu urządzeń (Multi-Fixture Support): Tak, jedna stacja bazowa może sterować wieloma oprawami
STEROWANIE OPRAWAMI (FIXTURE CONTROLS)

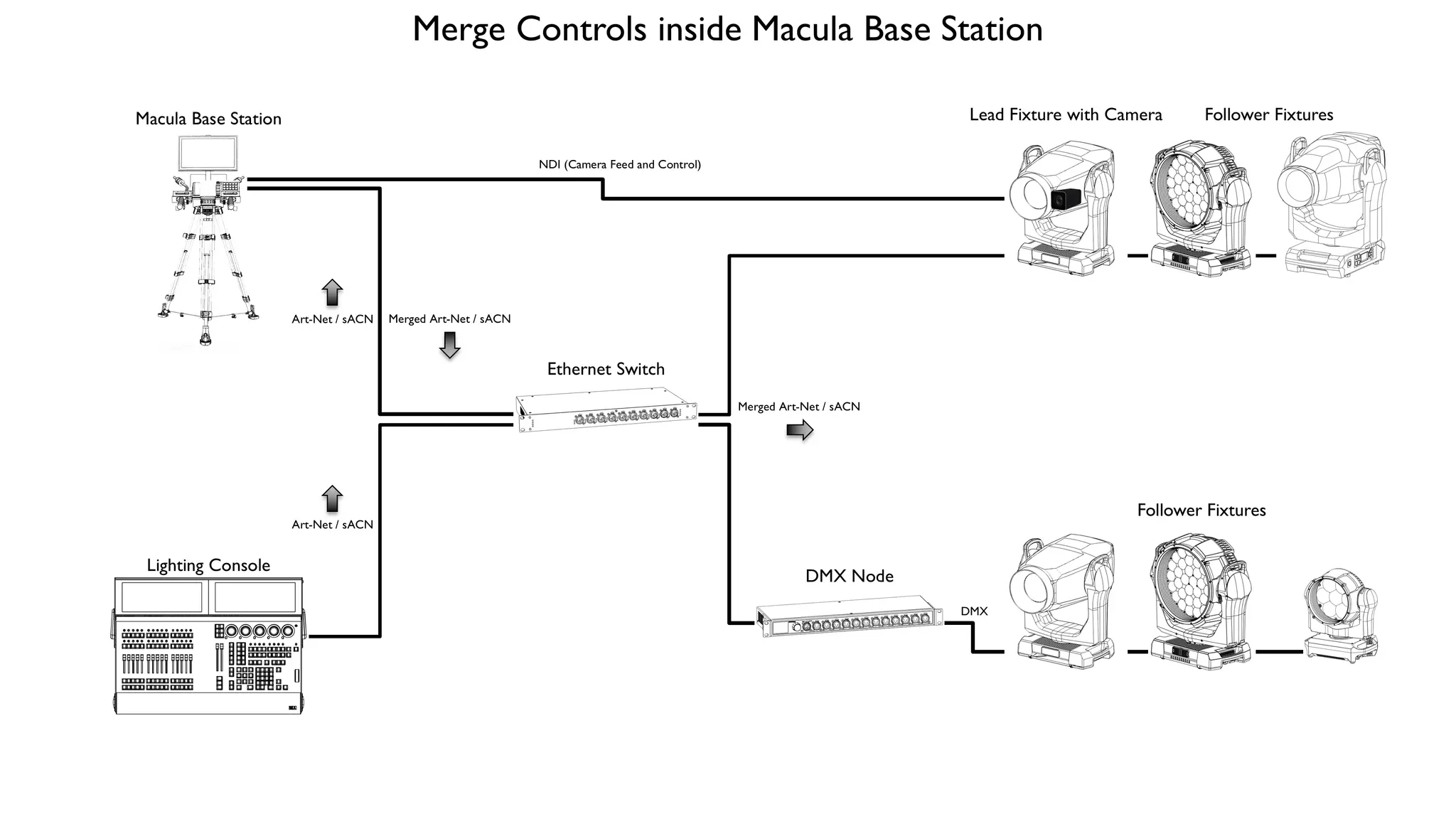

Stacja bazowa może sterować parametrami opraw autonomicznie lub łączyć sygnały (merge) z konsolety oświetleniowej.
Kontrolowane parametry: Pan, Tilt, Dimmer, Kolor, CTO, Frost, Zoom, Iris oraz Focus.
PRESETY (PRESETS)
Definiowalne przez użytkownika presety zawierające dowolną kombinację parametrów, pozwalające na łatwe wywoływanie gotowych ustawień i/lub pozycji.
Presety można przypisać do przycisków skrótów z wyświetlaczami LCD na prawym uchwycie.
GRUPY URZĄDZEŃ (BANKS)
Definiowalne przez użytkownika grupy zawierające jedno lub zestaw urządzeń podlegających sterowaniu.
Łatwe wywoływanie różnych opraw lub ich kombinacji w celu dynamicznego przypisywania funkcji followspot.
Różne grupy mogą posiadać inne urządzenie prowadzące (Leader fixture – oprawa z kamerą), co umożliwia dynamiczne przełączanie widoku z kamer.
STEROWANIE DMX (DMX CONTROLS)
Wywoływanie presetów za pośrednictwem DMX
Wywoływanie grup urządzeń (Banks) za pośrednictwem DMX
SYGNAŁ WYJŚCIOWY SYSTEMU (SYSTEM OUTPUT)

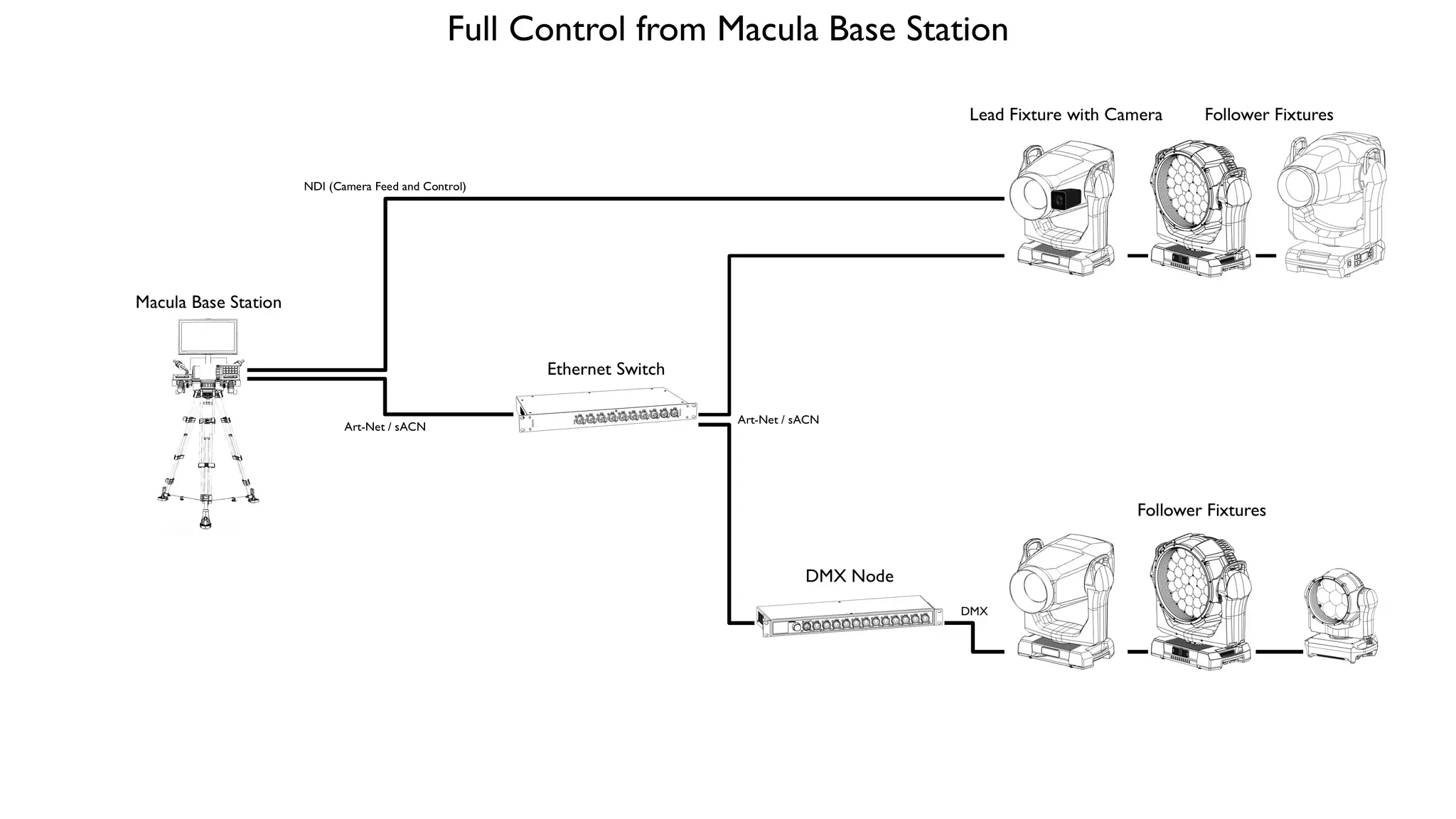

Autonomiczny przesył pełnej kontroli nad oprawami poprzez protokoły Art-Net lub sACN.

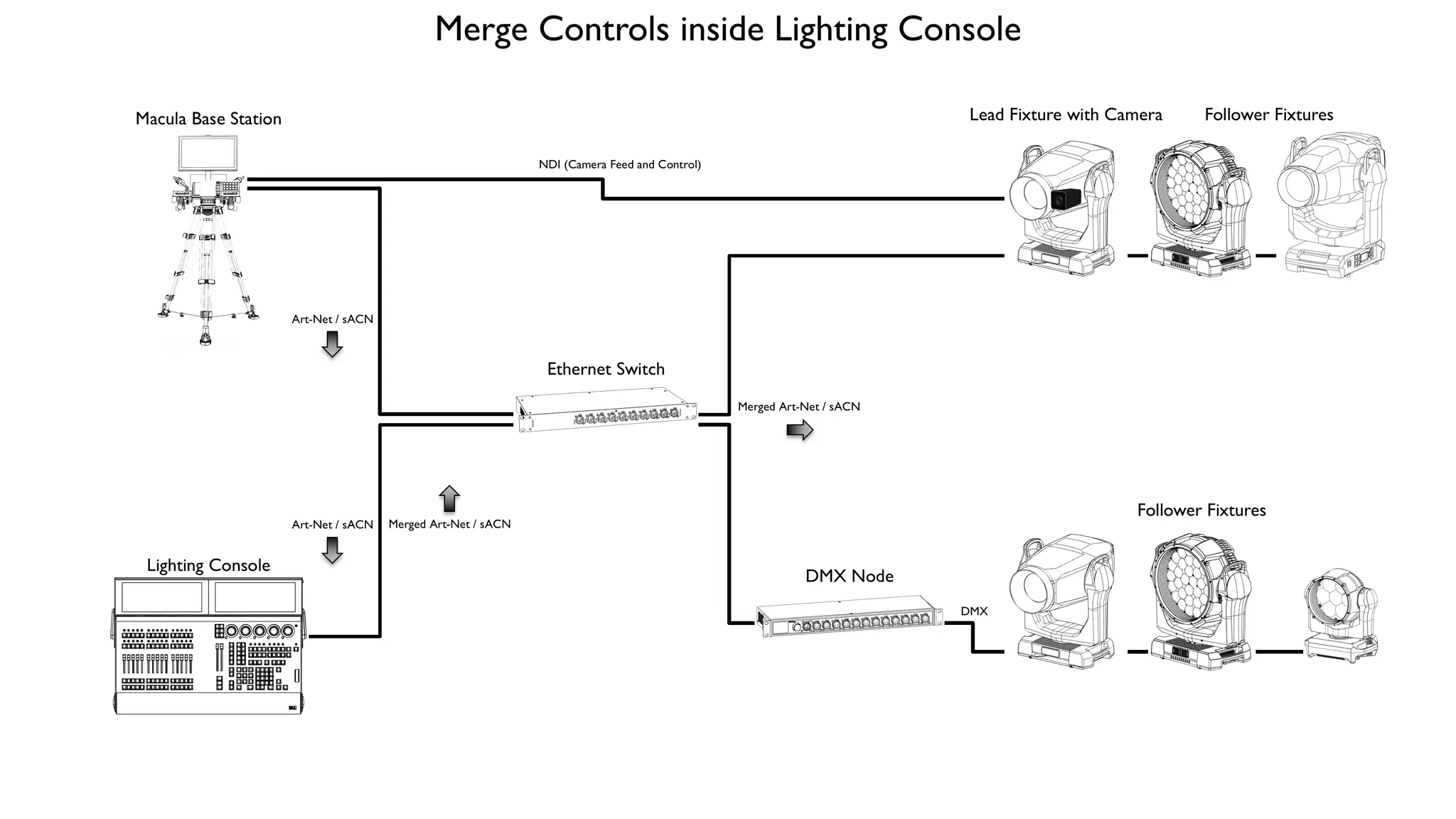

Hybrydowy przesył danych (Merged output) łączący sterowanie ze stacji bazowej oraz konsolety oświetleniowej poprzez Art-Net lub sACN.
Wyjście danych w protokole PosiStageNet (PSN) do zewnętrznych systemów sterowania.
WEJŚCIE I WYJŚCIE ART-NET (ART-NET INPUT & OUTPUT)
Obsługa do 4 wszechświatów (universes) Art-Net Input & Output.
WEJŚCIE I WYJŚCIE SACN (SACN INPUT & OUTPUT)
Obsługa do 32 wszechświatów (universes) sACN Input & Output.
KONSTRUKCJA (CONSTRUCTION)
Obudowa: Stal i aluminium
Kolor: Czarny
Klasa szczelności / stopień ochrony: IP20
INSTALACJA I MONTAŻ (INSTALLATION)

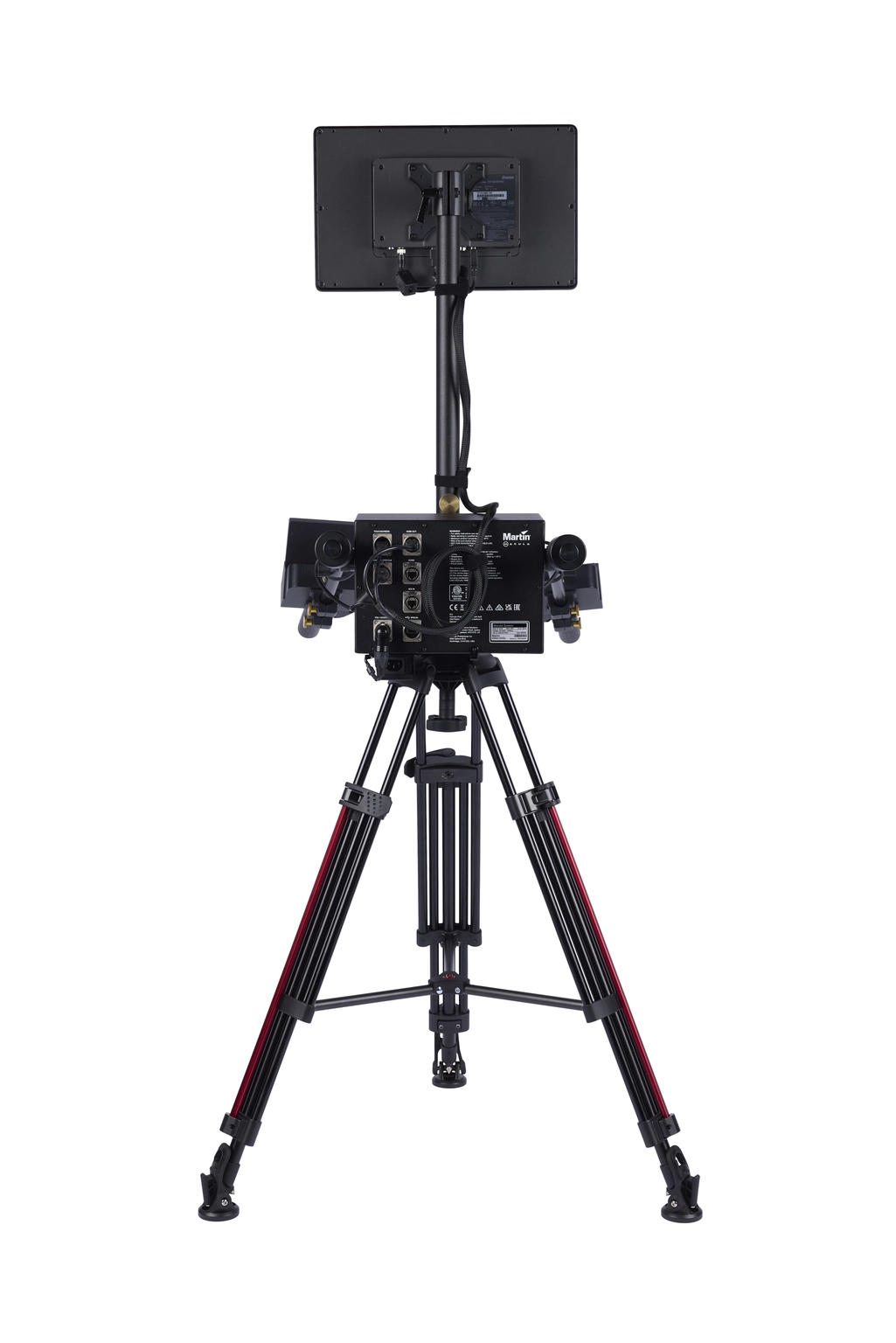

Montaż: Urządzenie wolnostojące, montowane na dołączonym statywie z regulacją (tripod)
Miejsce użytkowania: Wewnątrz pomieszczeń lub na zewnątrz w miejscach chronionych przed czynnikami atmosferycznymi

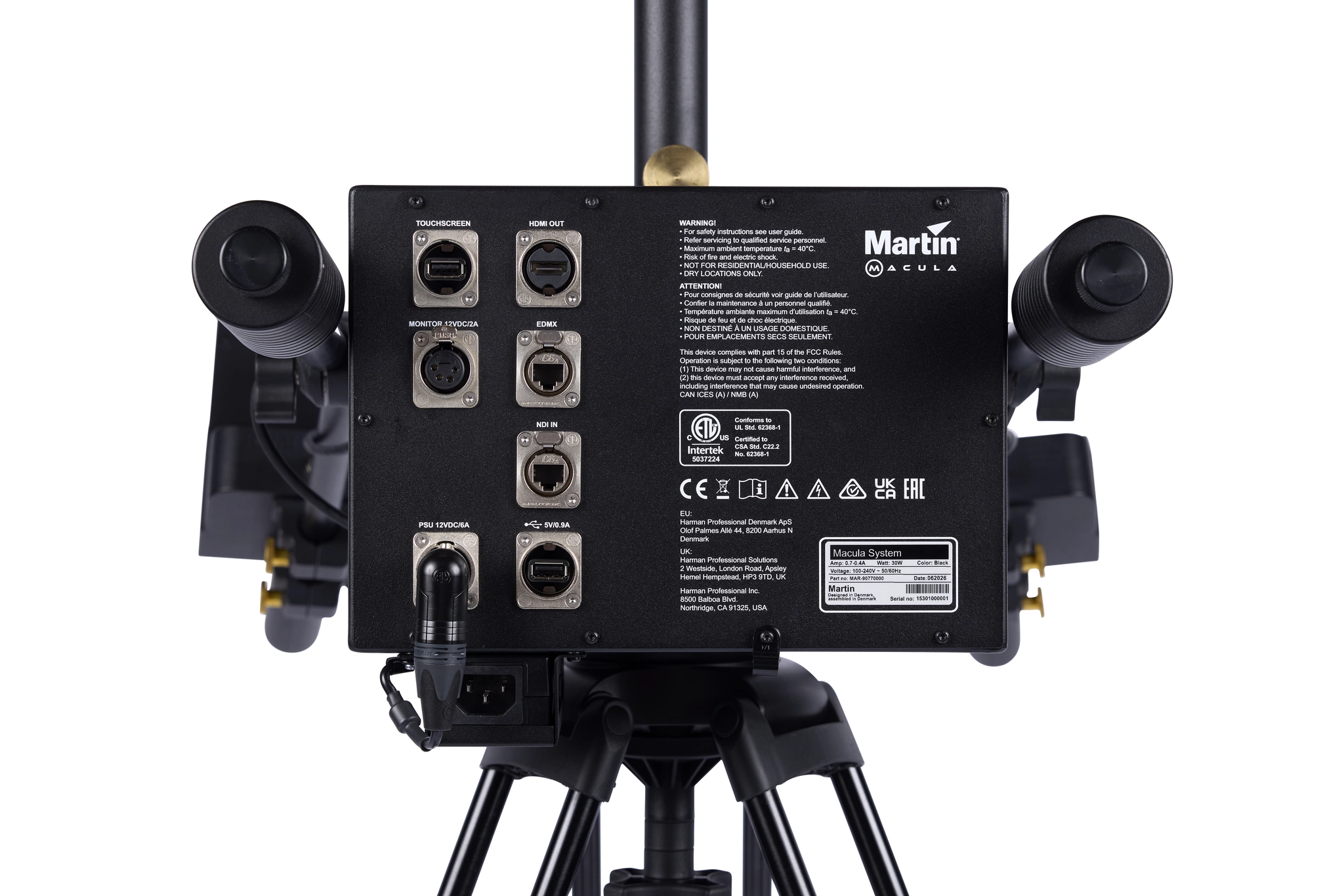

ZŁĄCZA (CONNECTIONS)
- Stacja bazowa Macula (Macula Base Station):
Wejście zasilania: Gniazdo IEC C14
Przelot zasilania DC (do monitora): Blokowane złącze Neutrik 4-pin XLR
Monitor interfejsu użytkownika: Neutrik HDMI
Wyjście ekranu dotykowego USB: Neutrik USB
Urządzenia peryferyjne i pamięci USB: Neutrik USB
Interfejs lewego uchwytu: Dedykowane złącze 8-pinowe
Interfejs prawego uchwytu: Dedykowane złącze 8-pinowe
Sieć wideo NDI (Kamera i PSN): 1× gniazdo etherCON (100/1000 Mbit)
Sieć EtherDMX (Art-Net, sACN i PSN): 1× gniazdo etherCON (100/1000 Mbit)
- Kamera Macula (zamontowana w zestawie montażowym):
Wyjście wideo NDI oraz wejście PoE: 1× gniazdo etherCON (100/1000 Mbit)
ZASILANIE I ELEKTRYKA (ELECTRICAL)
Zasilanie AC: 100–240 V AC (nominalne), 50/60 Hz
Zasilacz: Automatyczny, impulsowy (auto-ranging electronic switch mode)
Typowy prąd rozruchowy (RMS półcyklu) przy 230 V, 50 Hz: 15 A
Typowy prąd upływu: Do ustalenia (TBC mA)
Współczynnik mocy (Power Factor): Do ustalenia (TBC) @ 100 V / 120 V / 208 V / 230 V / 240 V
Maksymalny pobór prądu: 2,0 A @ 100 V / 120 V / 208 V / 230 V / 240 V
Typowy pobór prądu: 2,0 A @ 100 V / 120 V / 208 V / 230 V / 240 V *
– Pobór mocy (Power Consumption):
Maksymalny: 30 W
Typowy: 30 W *
* Pomiary wykonane przy napięciu nominalnym. Dopuszczalne odchylenie +/- 10%.
* Typowy pobór: urządzenie pracujące z pełną wydajnością.
WARUNKI TERMICZNE I CHŁODZENIE (THERMAL)
Chłodzenie: Konwekcyjne (pasywne)
Maksymalna temperatura otoczenia (Ta max.): 40°C
Minimalna temperatura otoczenia (Ta min.): 5°C
Typowa emisja ciepła (obliczona, +/- 10%): 246 BTU/h
OCHRONA ŚRODOWISKA (ENVIRONMENTAL)
RoHS: Zgodność z dyrektywą
REACH: Zgodność z rozporządzeniem
WEEE: Zgodność z dyrektywą
Proposition 65: Zgodność z regulacją
AKCESORIA W ZESTAWIE (INCLUDED ITEMS)

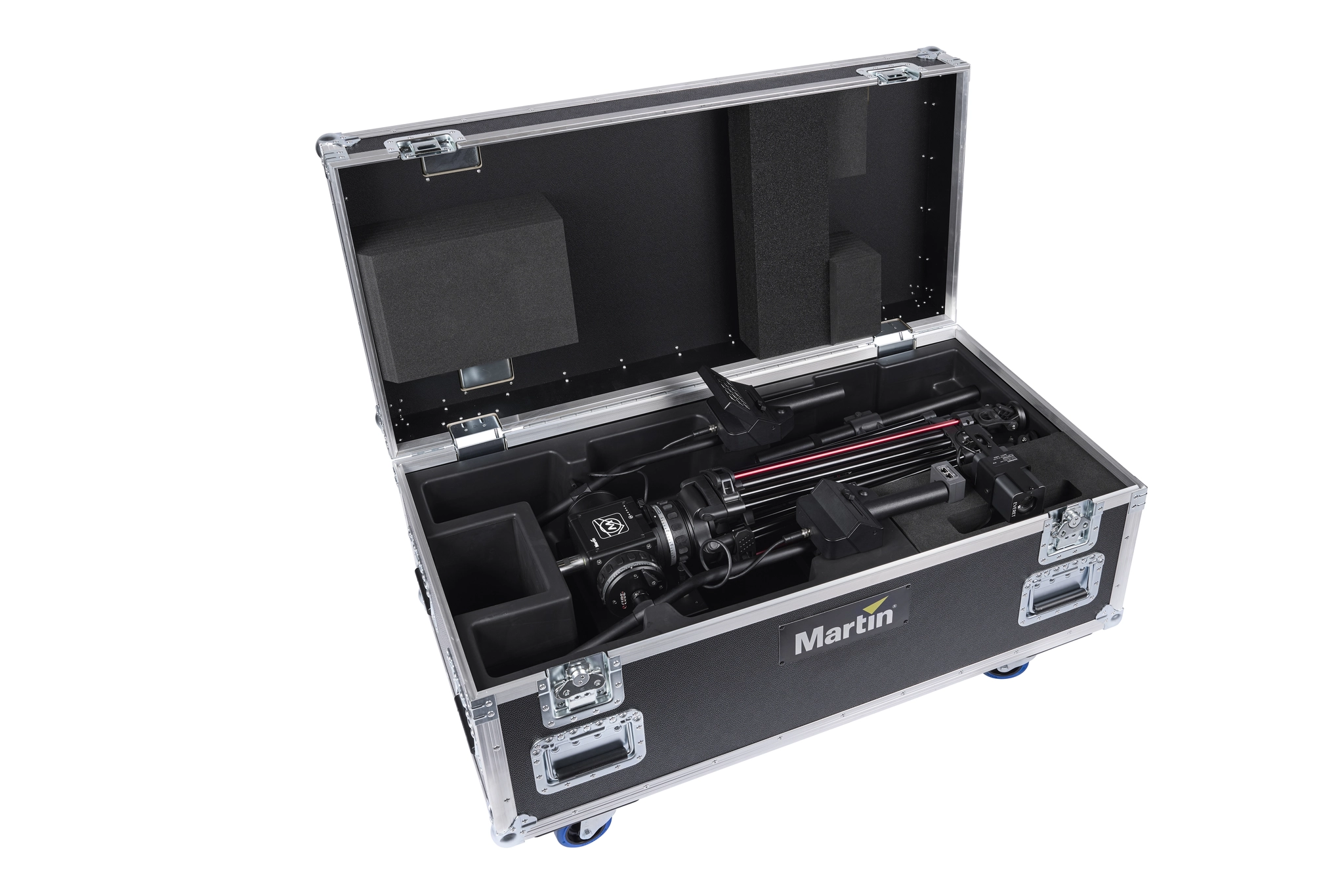

- System Macula w skrzyni transportowej (Flightcase):
Jednostka sterująca Macula z głowicą enkoderową
Statyw z regulacją (Adjustable Tripod)
Ekran dotykowy 15,6”
Sztyca/Uchwyt do montażu ekranu dotykowego
Wiązka kablowa łącząca jednostkę sterującą z ekranem (HDMI + 12V DC + USB)
Lewy uchwyt zmotoryzowany
Prawy uchwyt zmotoryzowany
Kabel łączący jednostkę sterującą z lewym uchwytem
Kabel łączący jednostkę sterującą z prawym uchwytem
Kabel zasilający IEC C13 ze wtyczką Schuko (typ EU)
Kabel zasilający IEC C13 (typ US)
Kabel zasilający IEC C13 (typ UK)
Skrzynia transportowa (Flightcase)
Wielojęzyczna instrukcja obsługi i bezpieczeństwa
- Zestaw kamery Macula (Macula Camera Kit):
Kamera NDI (Everet EVZ220)
Śruba mocująca kamerę
Klucz imbusowy 3/16″
Injektor PoE do kamery z wejściem IEC C6
Kabel zasilający IEC C5 ze wtyczką Schuko (typ EU)
Kabel zasilający IEC C5 (typ US)
Kabel zasilający IEC C5 (typ UK)
Wielojęzyczna instrukcja obsługi i bezpieczeństwa

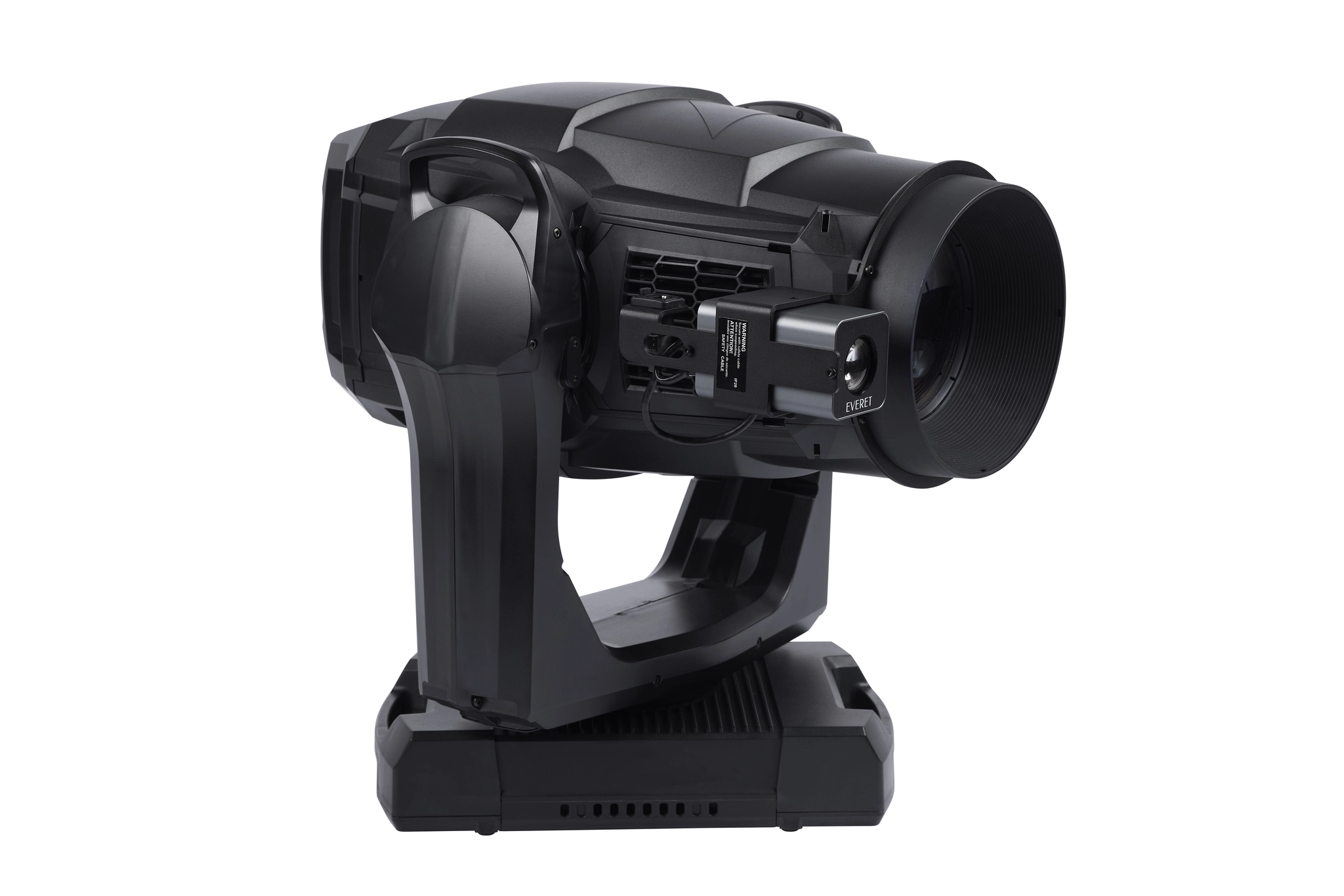

- Zestaw montażowy kamery do MAC Ultra Performance:
Pierścień montażowy kamery do oprawy MAC Ultra Performance
Tubus ochronny / snoot z adapterem do MAC Ultra Performance (wraz ze śrubami mocującymi)
Śruby zabezpieczające kamerę
Linka bezpieczeństwa
Wielojęzyczna instrukcja obsługi i bezpieczeństwa

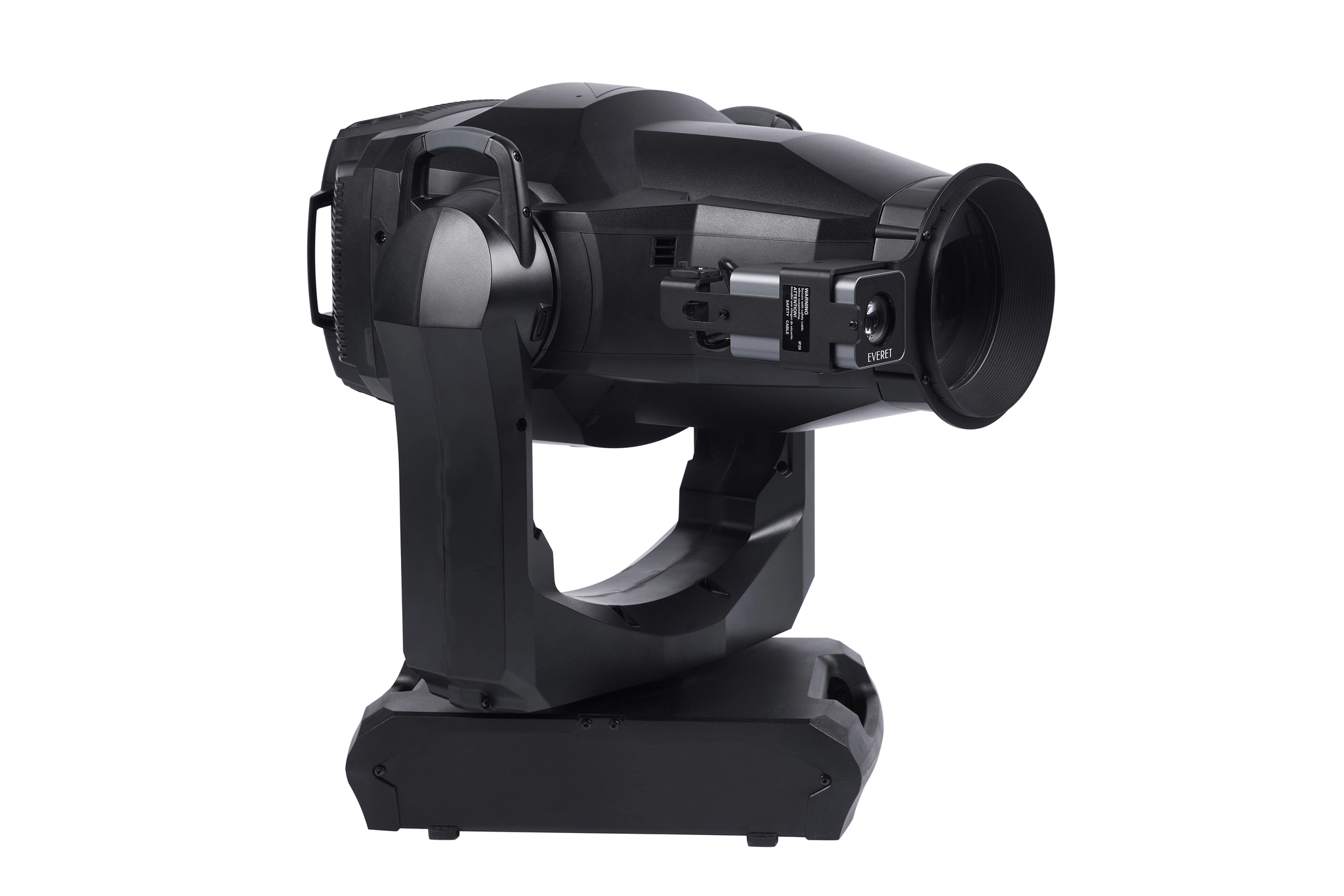

- Zestaw montażowy kamery do MAC Viper XIP / MAC Encore Two:
Pierścień montażowy kamery do opraw MAC Viper XIP / MAC Encore Two
Śruby zabezpieczające kamerę
Linka bezpieczeństwa
Wielojęzyczna instrukcja obsługi i bezpieczeństwa
