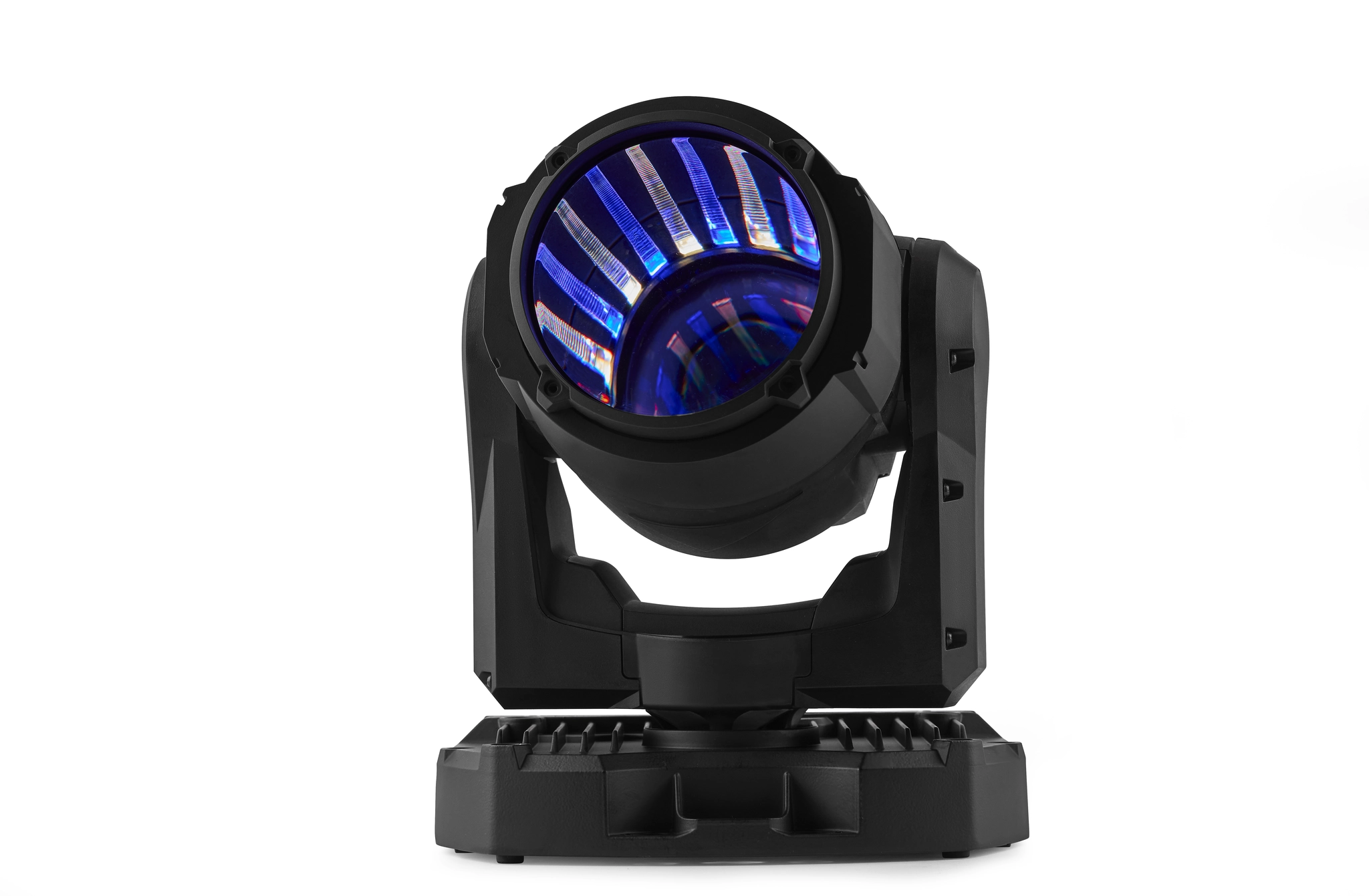

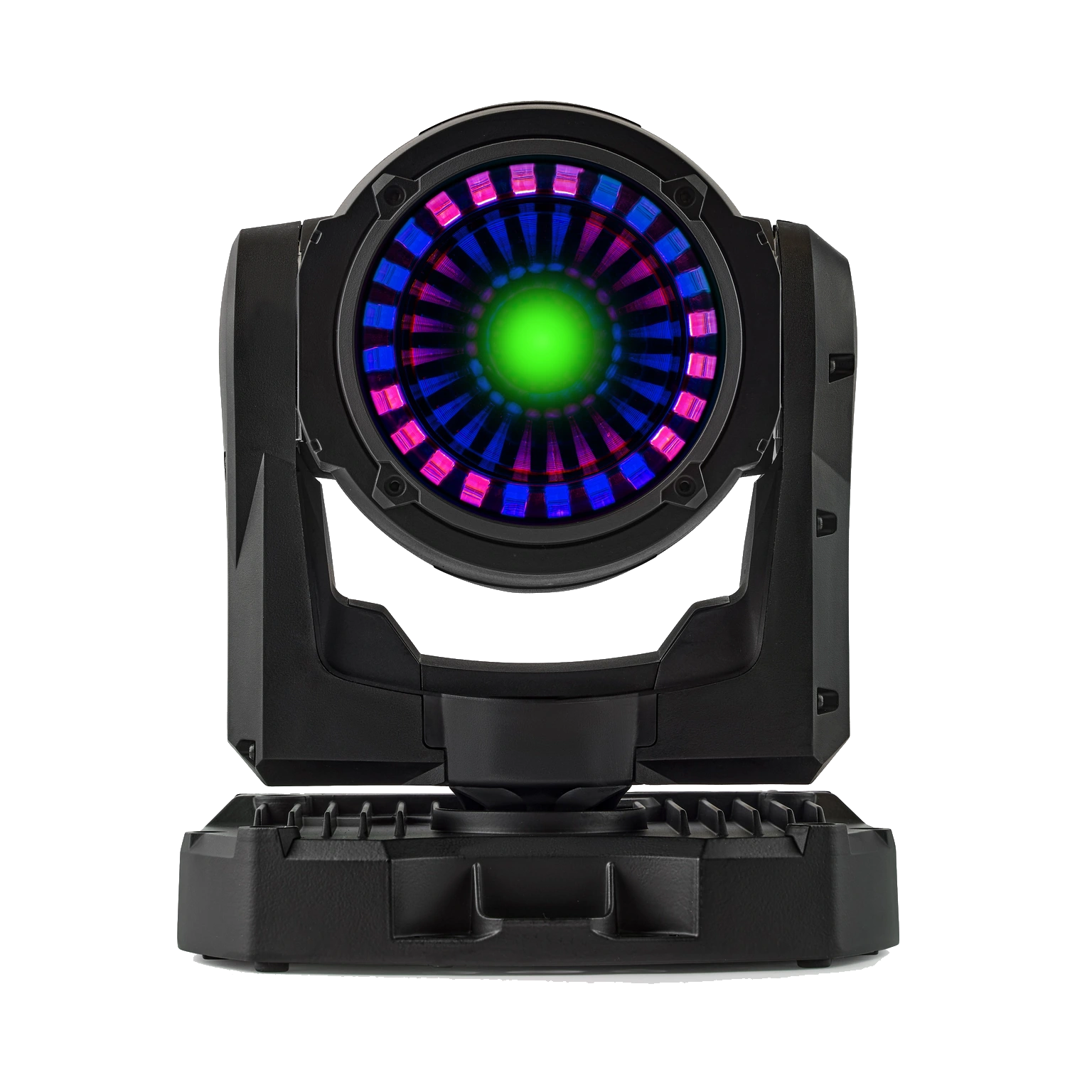

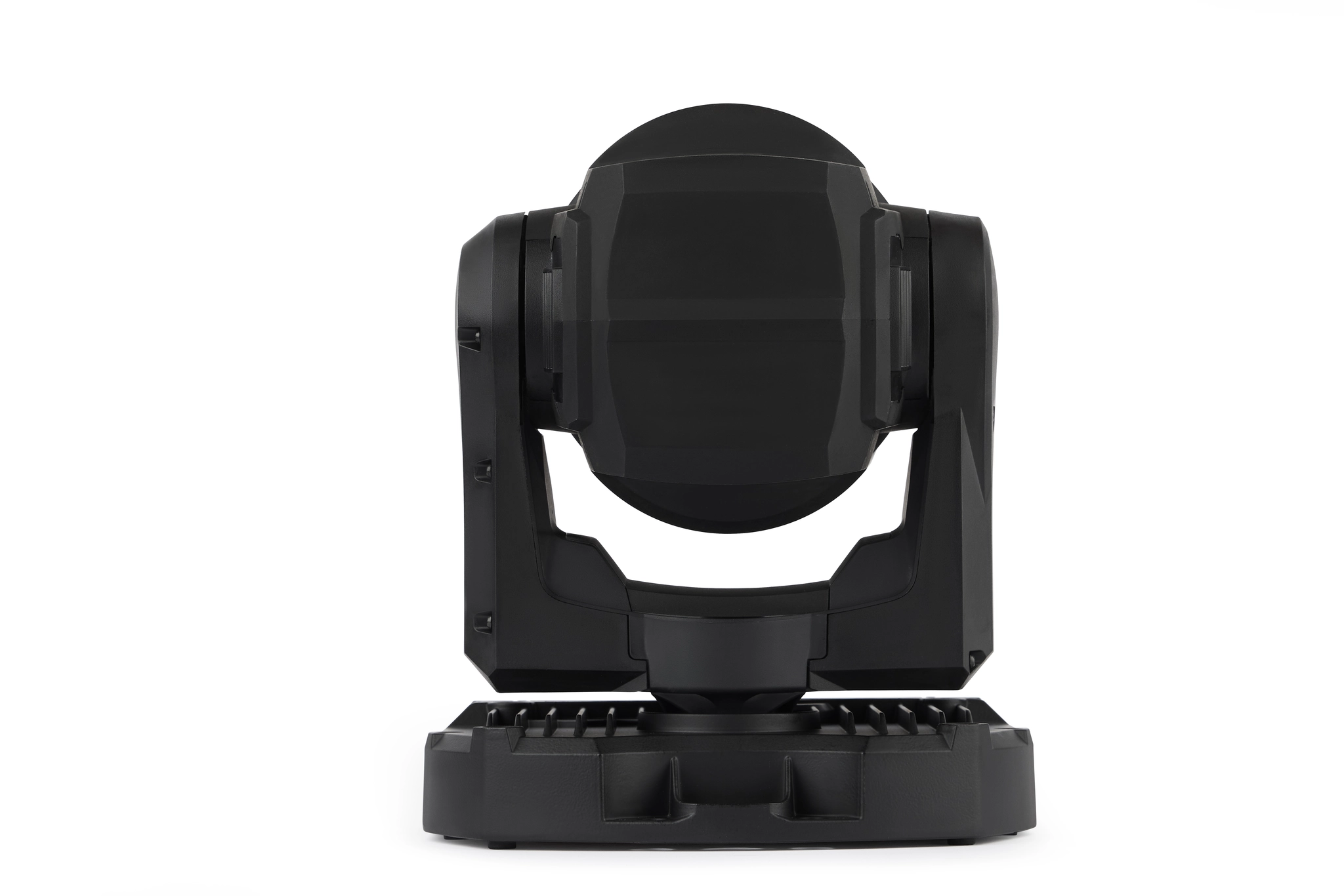

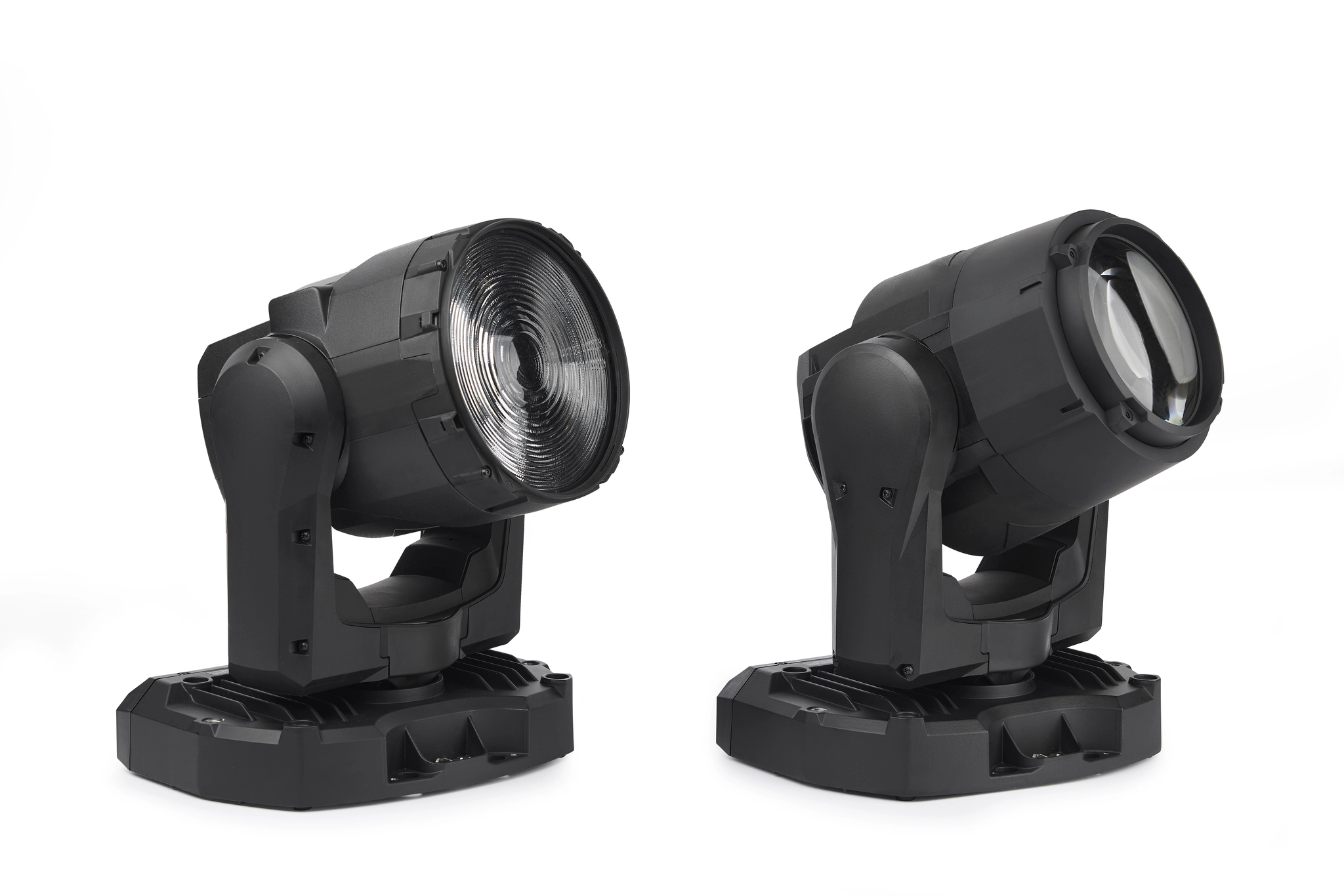

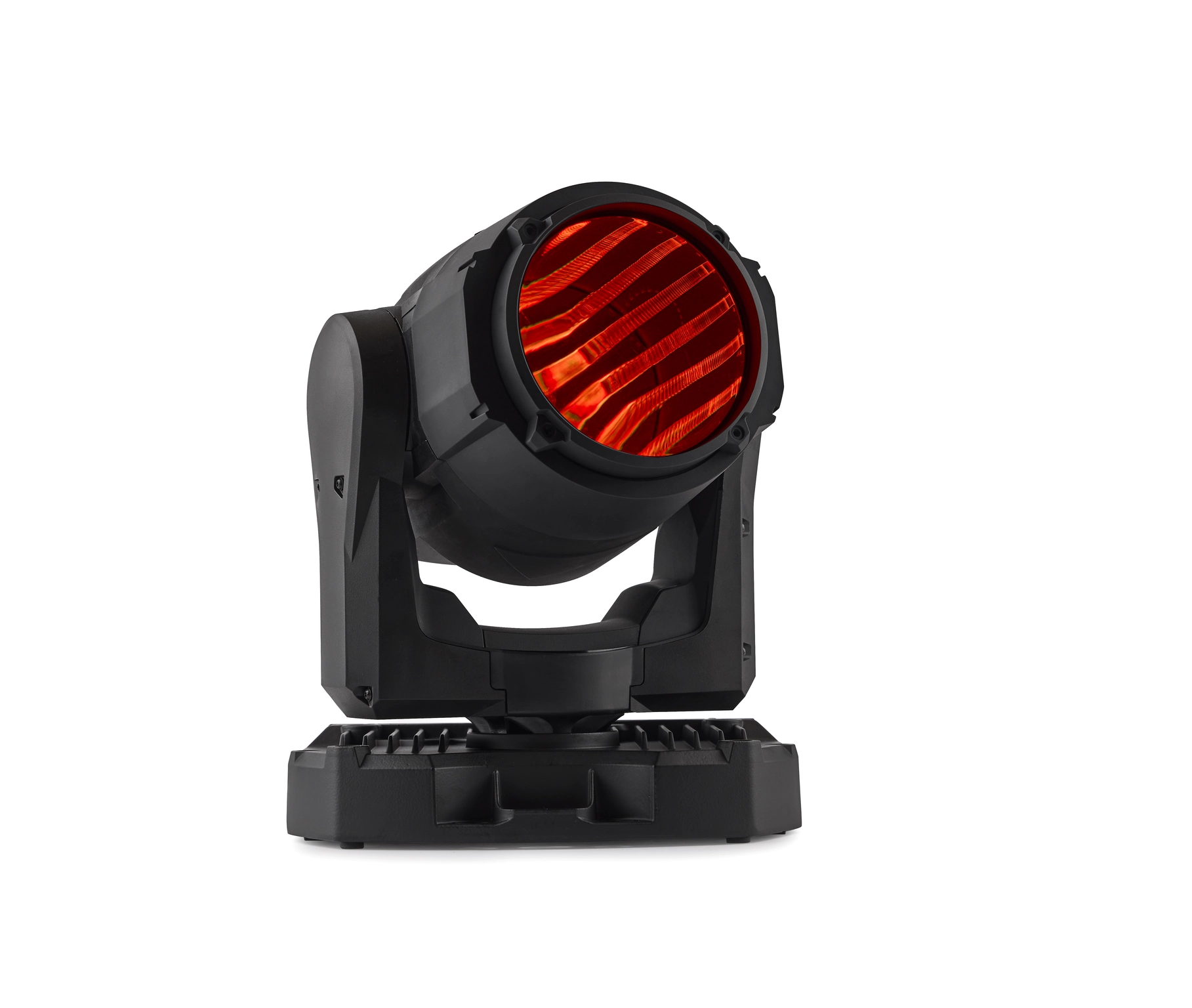

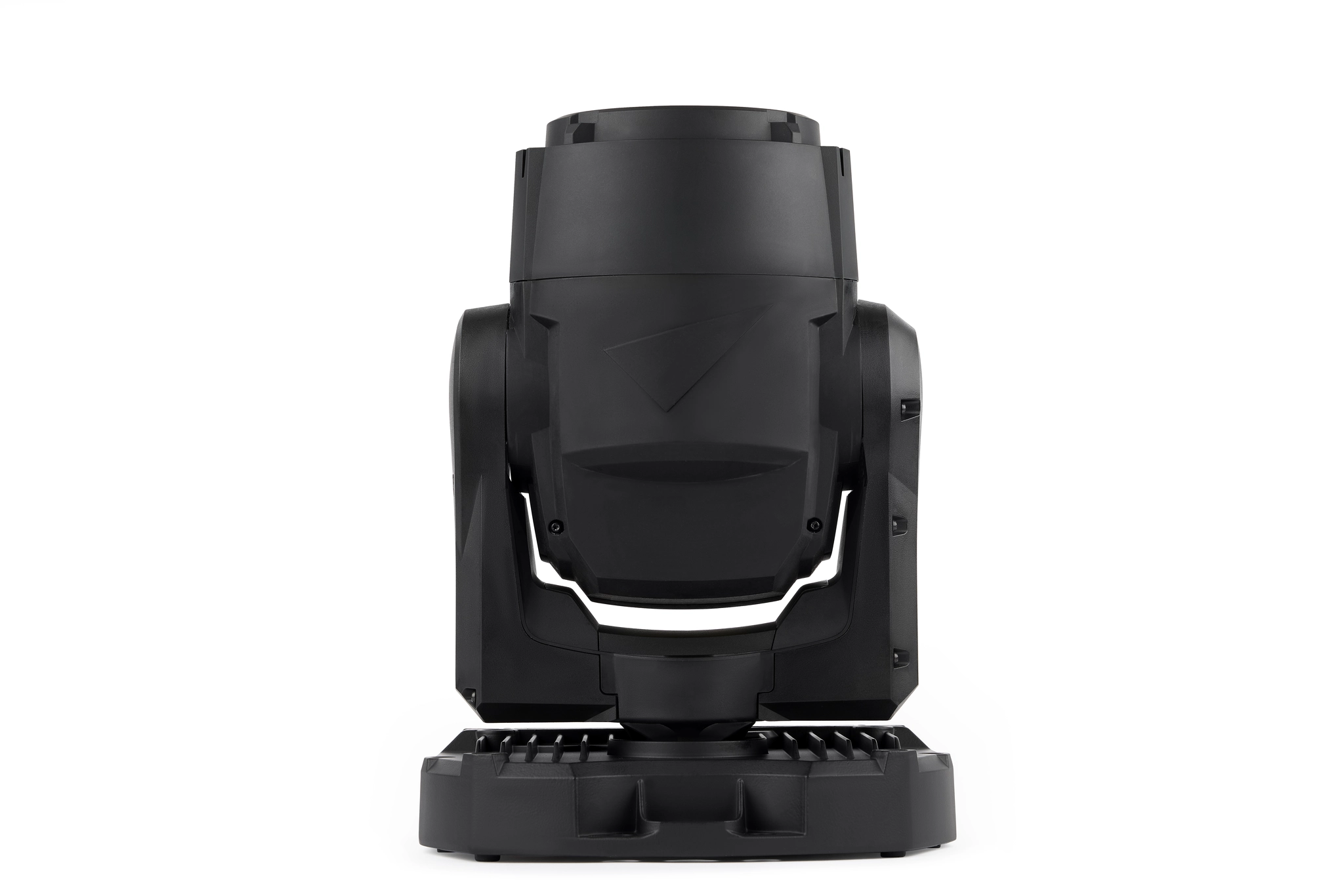

MAC One Beam od Martin Professional to najnowszy członek rodziny MAC One, zaprojektowany z myślą o generowaniu wąskich, intensywnych wiązek światła oraz efektownych efektów typu eye-candy w niezwykle kompaktowej i lekkiej obudowie. Stworzony dla projektantów oświetlenia oraz firm rentalowych, MAC One Beam znacząco poszerza możliwości kreatywne – bez ograniczeń związanych z wagą, rozmiarem czy budżetem.
Sercem urządzenia jest silnik świetlny LILI (Laser Illuminated Lighting Instrument) klasy motoryzacyjnej, zaprojektowany z myślą o precyzji i niezawodności. To kompaktowe źródło światła generuje wyjątkowo ostrą wiązkę o intensywności 7 milionów kandeli, zapewniając spektakularne efekty powietrzne podczas koncertów, realizacji telewizyjnych oraz wydarzeń specjalnych. Zoptymalizowana charakterystyka wyjściowa MAC One Beam odpowiada na rosnące wymagania branży w zakresie bezpieczeństwa wzroku, oferując odpowiedzialne połączenie wysokiej wydajności i ochrony.
MAC One Beam wyróżnia się w trzech kluczowych obszarach. Po pierwsze, niezwykle precyzyjna wiązka oraz szybkie mieszanie kolorów CMY umożliwiają tworzenie dynamicznych, kontrastowych efektów o natychmiastowej reakcji. Po drugie, kompaktowe wymiary i masa poniżej 5 kg pozwalają na gęste rozmieszczenie opraw, co otwiera drogę do odważnych aranżacji przy jednoczesnym obniżeniu kosztów transportu i uproszczeniu riggingu. Po trzecie, efektowny, trójwymiarowy efekt podświetlenia tylnego – z indywidualnie sterowanymi prowadnicami światła umieszczonymi za wyrazistą soczewką 120 mm – nadaje scenie głębi i charakteru nawet wtedy, gdy wiązka nie jest aktywna.
Zaprojektowany z myślą o maksymalnej elastyczności, MAC One Beam w pełni integruje się z bliźniaczą oprawą typu wash MAC One, korzystając ze wspólnego ekosystemu akcesoriów montażowych, w tym MAC One Fourbar oraz VDO Grid Mount System. Taka kompatybilność pozwala projektantom swobodnie łączyć oprawy typu beam i wash w jednym systemie, układzie scenicznym lub skrzyni transportowej – bez utraty spójności i efektywności.
Wspólne akcesoria umożliwiają szybki montaż oraz rozszerzają możliwości projektowe – od dynamicznych zestawów i liniowych matryc po immersyjne ściany świetlne. Pracując równolegle, oprawy MAC One Beam i MAC One typu wash zapewniają większą swobodę twórczą w budowaniu warstwowych, wielowymiarowych efektów przy użyciu kompaktowych urządzeń, które szybko się montuje i łatwo skaluje.

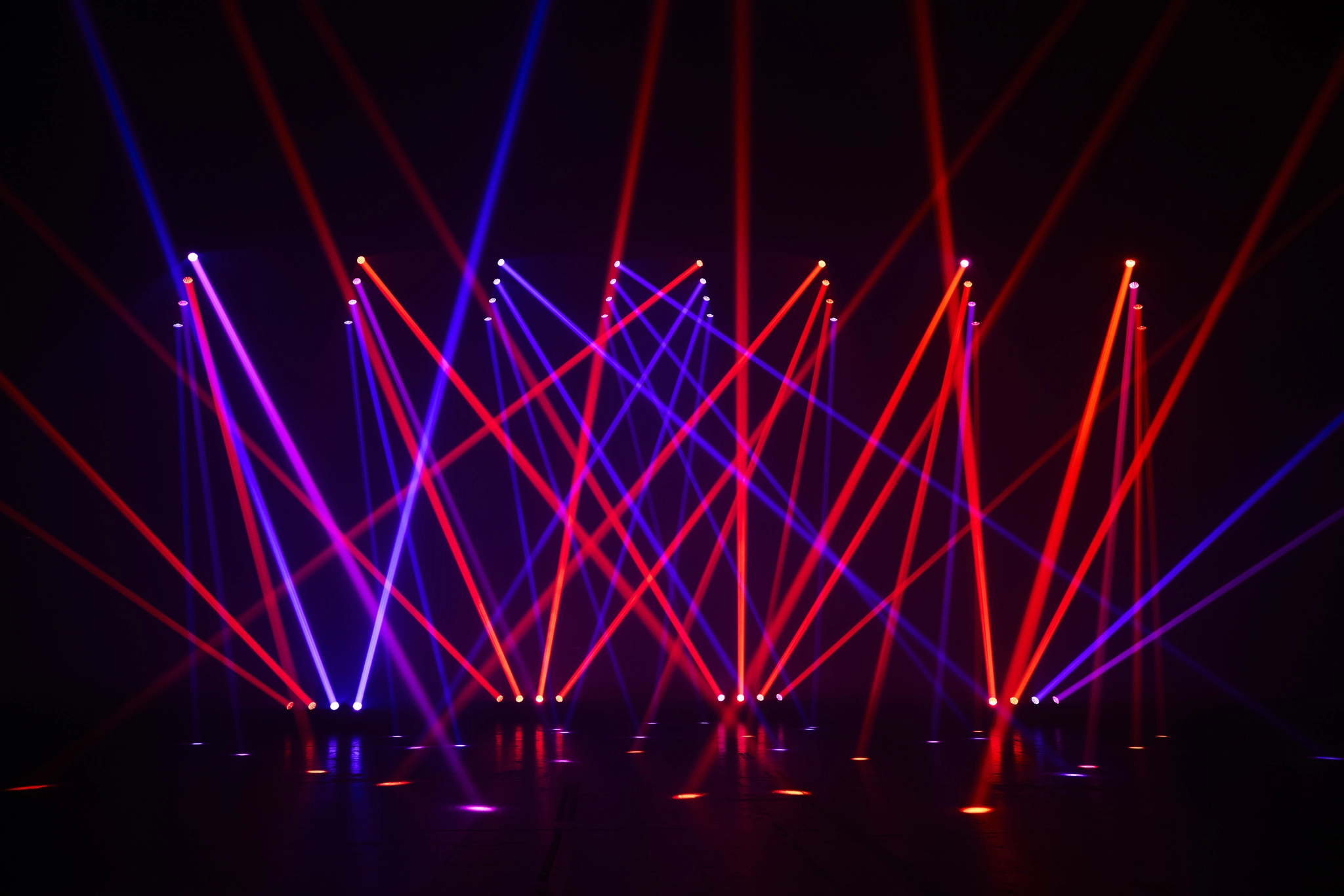

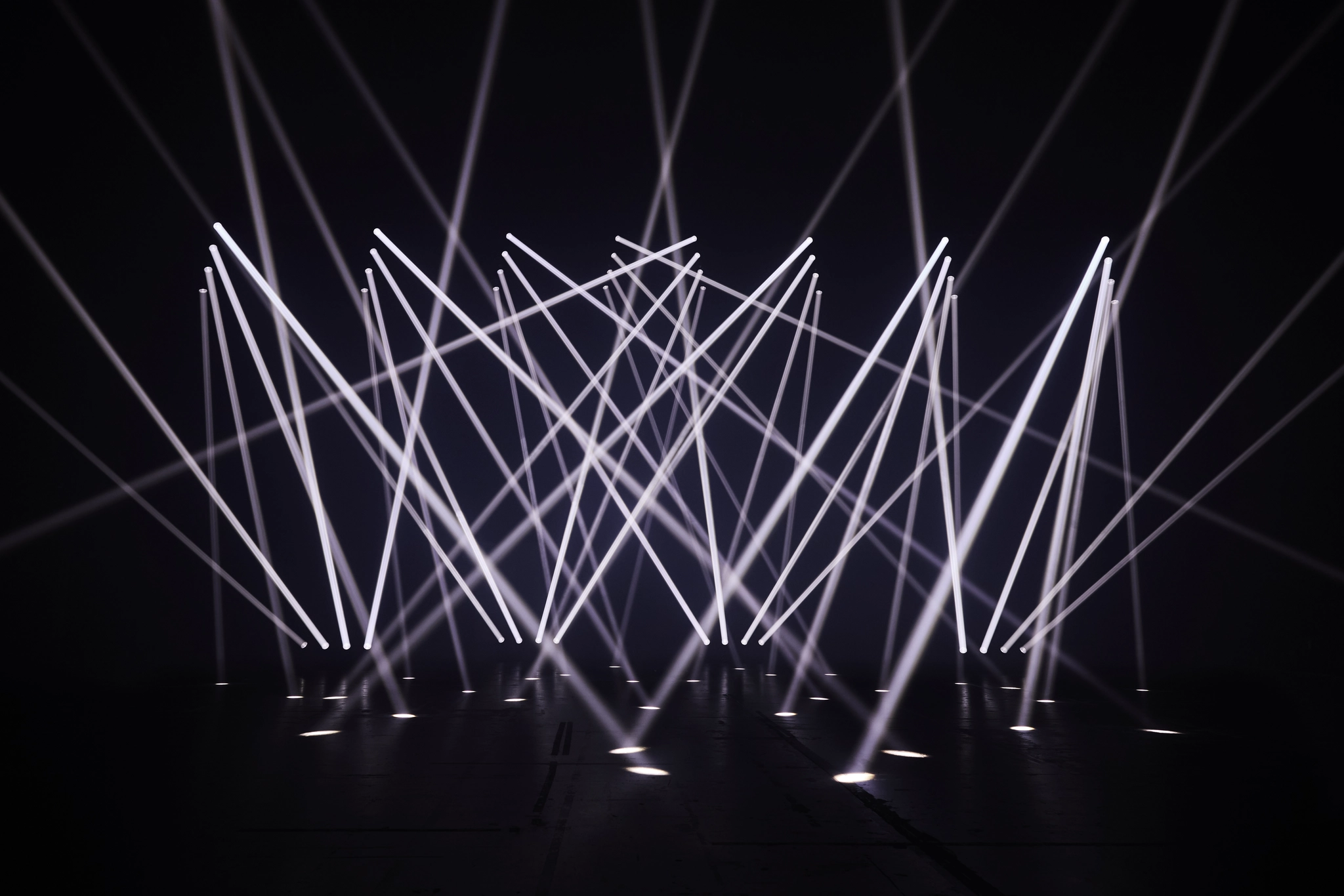

Od instalacji o niskiej wysokości po widowiskowe realizacje koncertowe – MAC One Beam pozwala myśleć odważniej, riggować mądrzej i podnosić poziom każdej realizacji dzięki kompaktowej formie i imponującej sile wyrazu.
CECHY
WIĄZKA (BEAM)
- Silnik świetlny LILI (Laser Illuminated Lighting Instrument) klasy automotive
- Natężenie wiązki: 7 Mcd
- Szybkie mieszanie kolorów CMY, umożliwiające płynne przejścia i efektowne kolory dzielone
- Kontrola temperatury barwowej
- Regulacja tintu

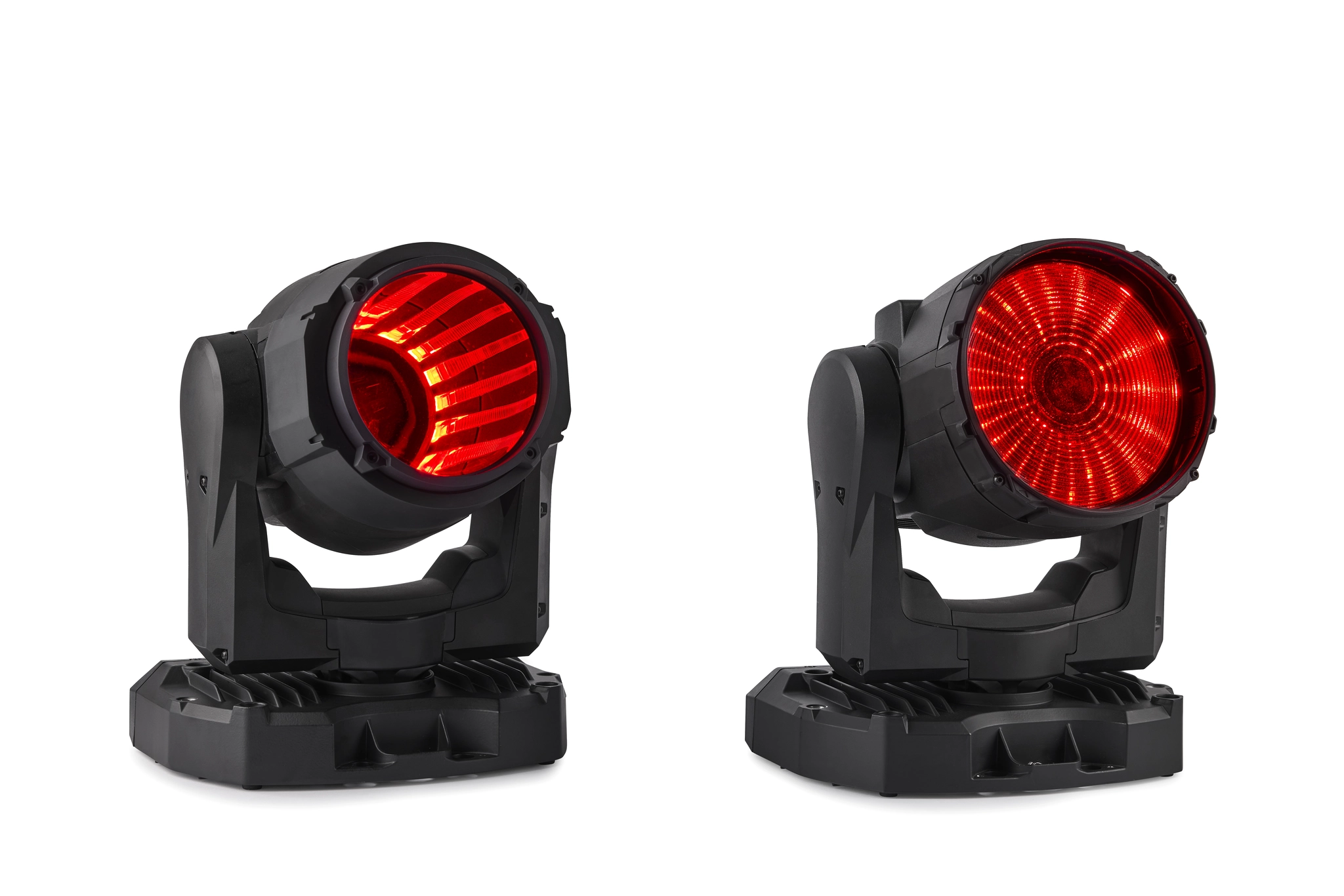

PODŚWIETLENIE (BACKLIGHT)
- 24 diody RGB podświetlenia
- Trójwymiarowy efekt wizualny za soczewką 120 mm
EFEKTY DYNAMICZNE
- Ponad 200 wbudowanych makr FX z kontrolą koloru pierwszego planu, tła, prędkości i kierunku
- Mapowanie wideo P3 dla wiązki oraz pikseli podświetlenia Lightguide
- Funkcja P3 Mix umożliwiająca płynne przejście między sterowaniem wideo a DMX
- Ekstremalnie szybkie ruchy pan, tilt oraz CMY
CHŁODZENIE I HAŁAS
- Ultra cichy system chłodzenia (brak wentylatorów w podstawie, wentylatory wyłącznie w głowicy)
- Tryb Theater / Broadcast: jedynie 21,5 dB(A)
- Tryb cichej pracy ruchów pan, tilt oraz CMY
KONSTRUKCJA
- Masa: 4,95 kg
- Wymiary: 254 × 303 × 233 mm
STEROWANIE
- Obsługa DMX, Art-Net, sACN oraz Martin P3
- Funkcja fail-safe bypass na portach Ethernet
- Wyświetlacz zasilany bateryjnie do konfiguracji i ustawień
INSTALACJA
- Mocowanie na pojedynczej jarzmie typu omega
- Gwinty M12 do bezpośredniego montażu uchwytu lub akcesorium typu four-bar
- Opcjonalne akcesorium four-bar
- Opcjonalny pierścień VDO Grid Mount Ring
SPECYFIKACJA TECHNICZNA
PARAMETRY FIZYCZNE

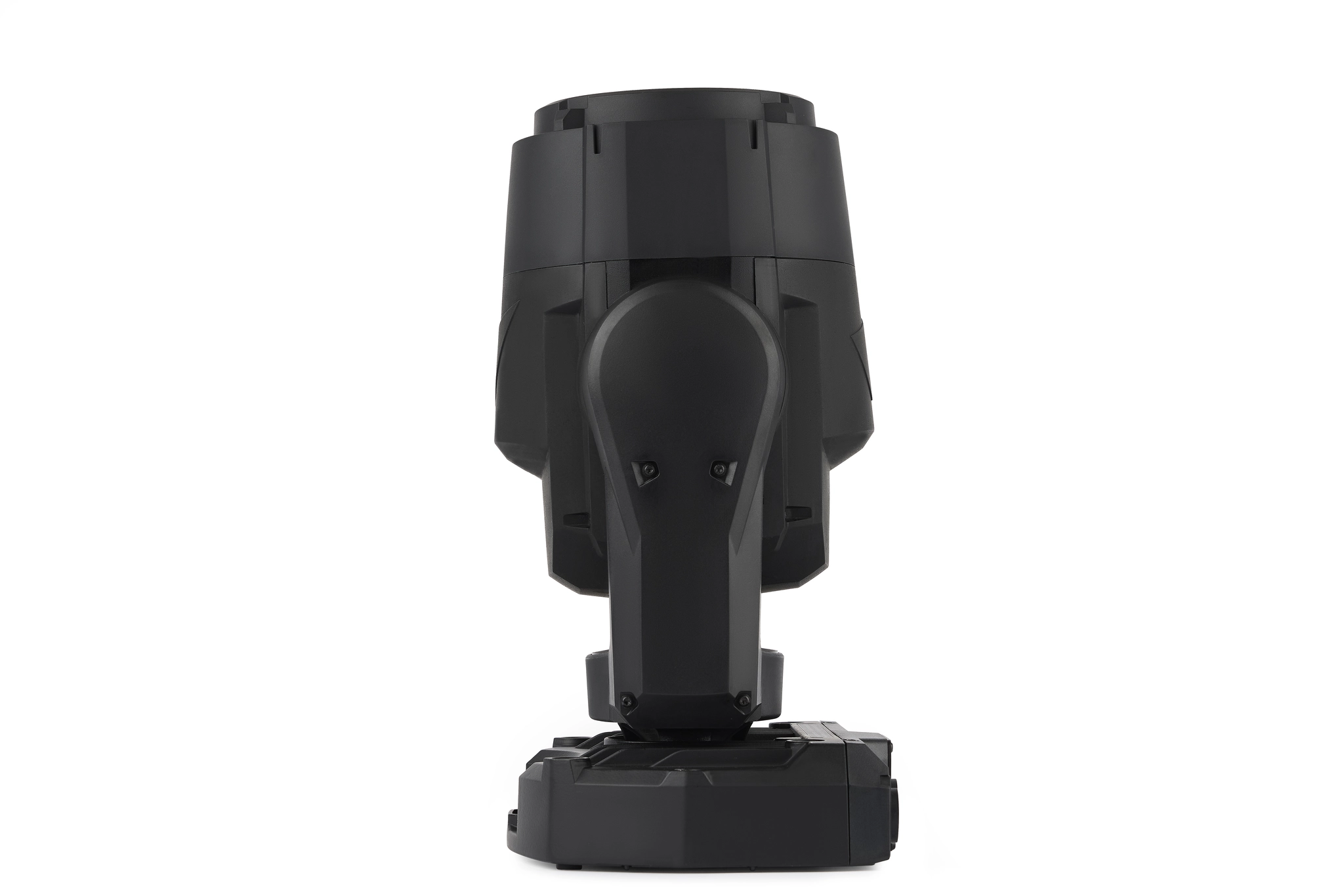

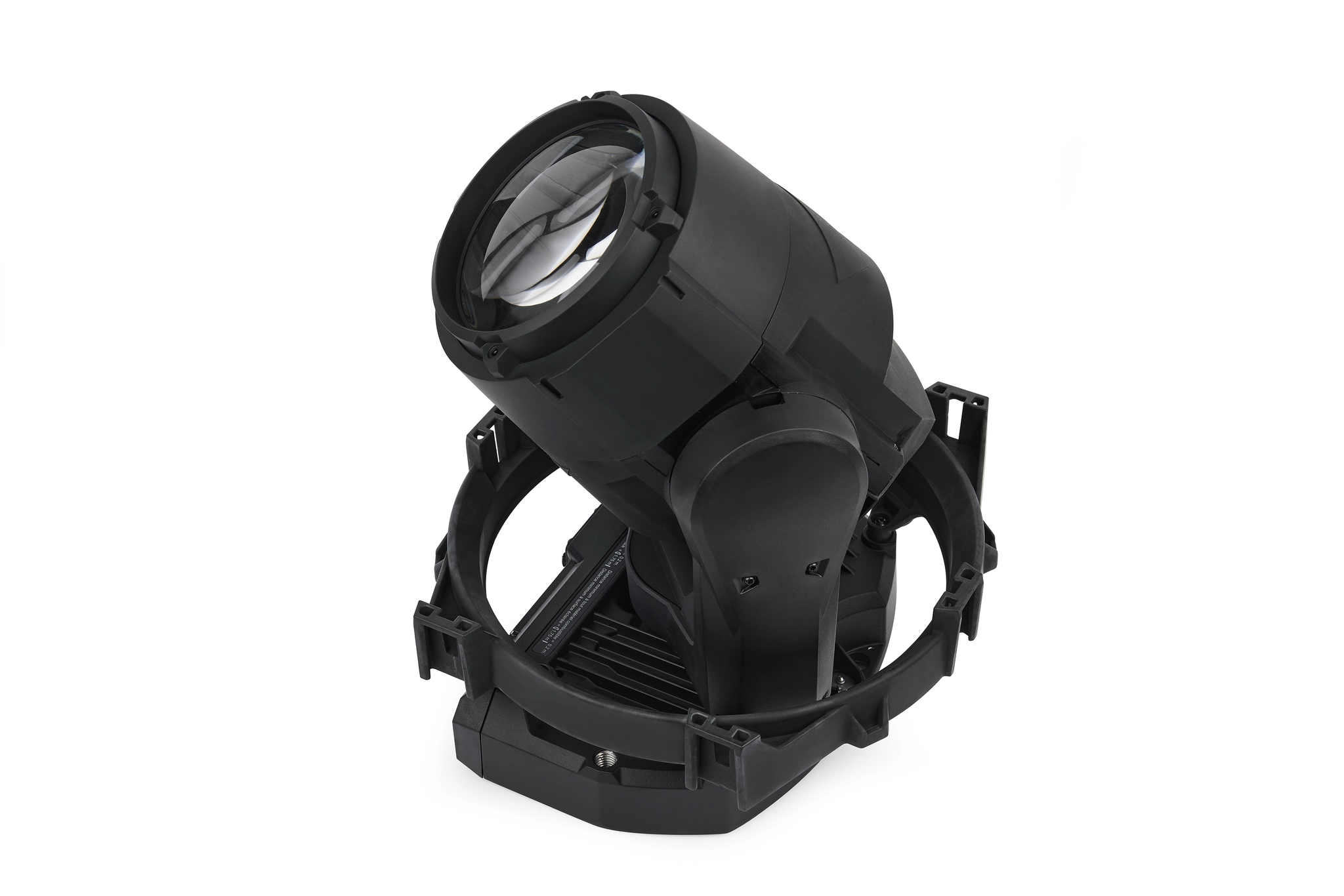

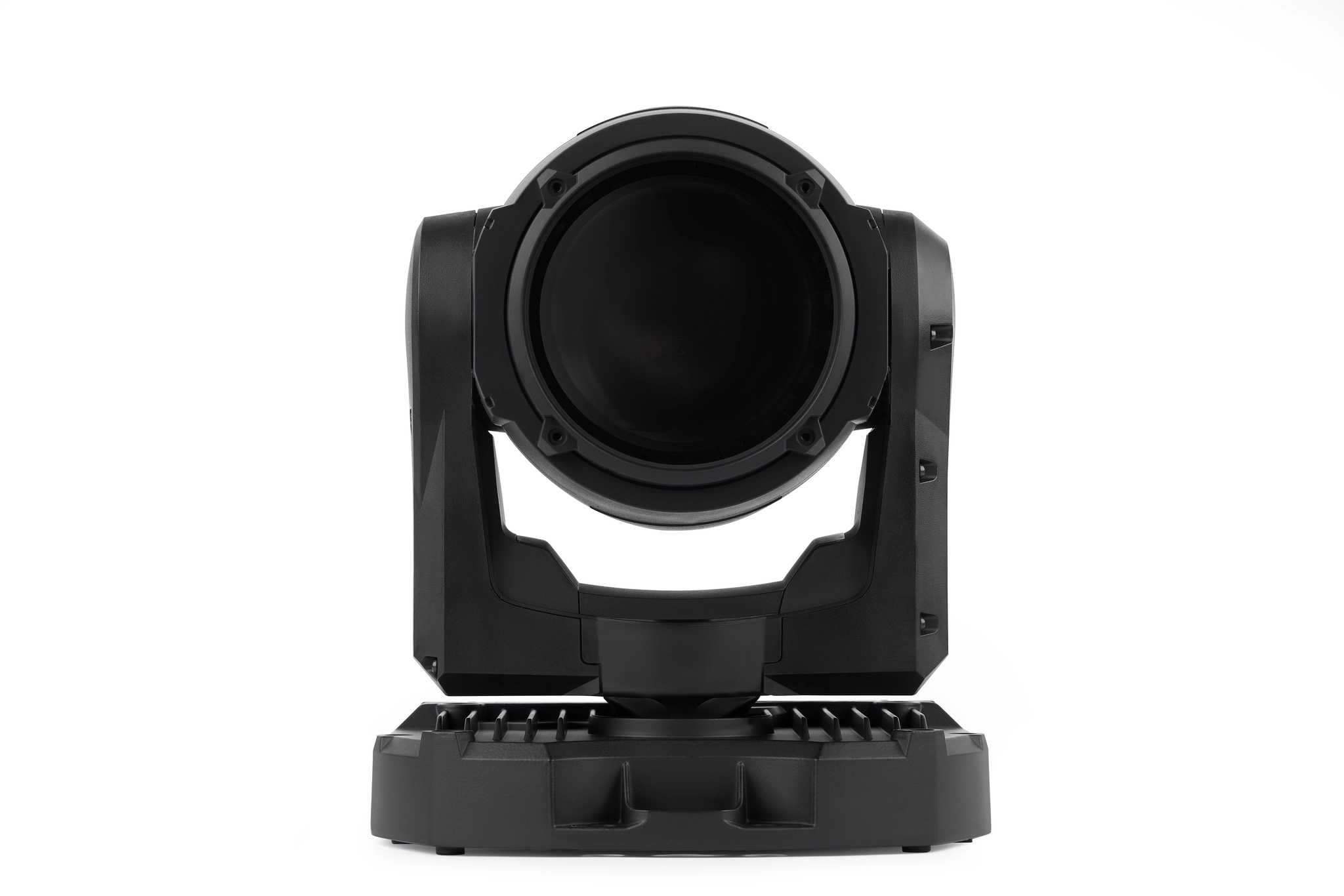

Oprawa MAC One Beam
Szerokość (w jarzmie): 226 mm
Szerokość (podstawa): 254 mm
Wysokość (głowica w pozycji przedniej): 303 mm
Wysokość (maksymalna): 350 mm
Głębokość (głowica): 233 mm
Głębokość (podstawa): 177 mm
Minimalna odległość między osiami przy montażu obok siebie: 300 mm
Masa: 4,95 kg

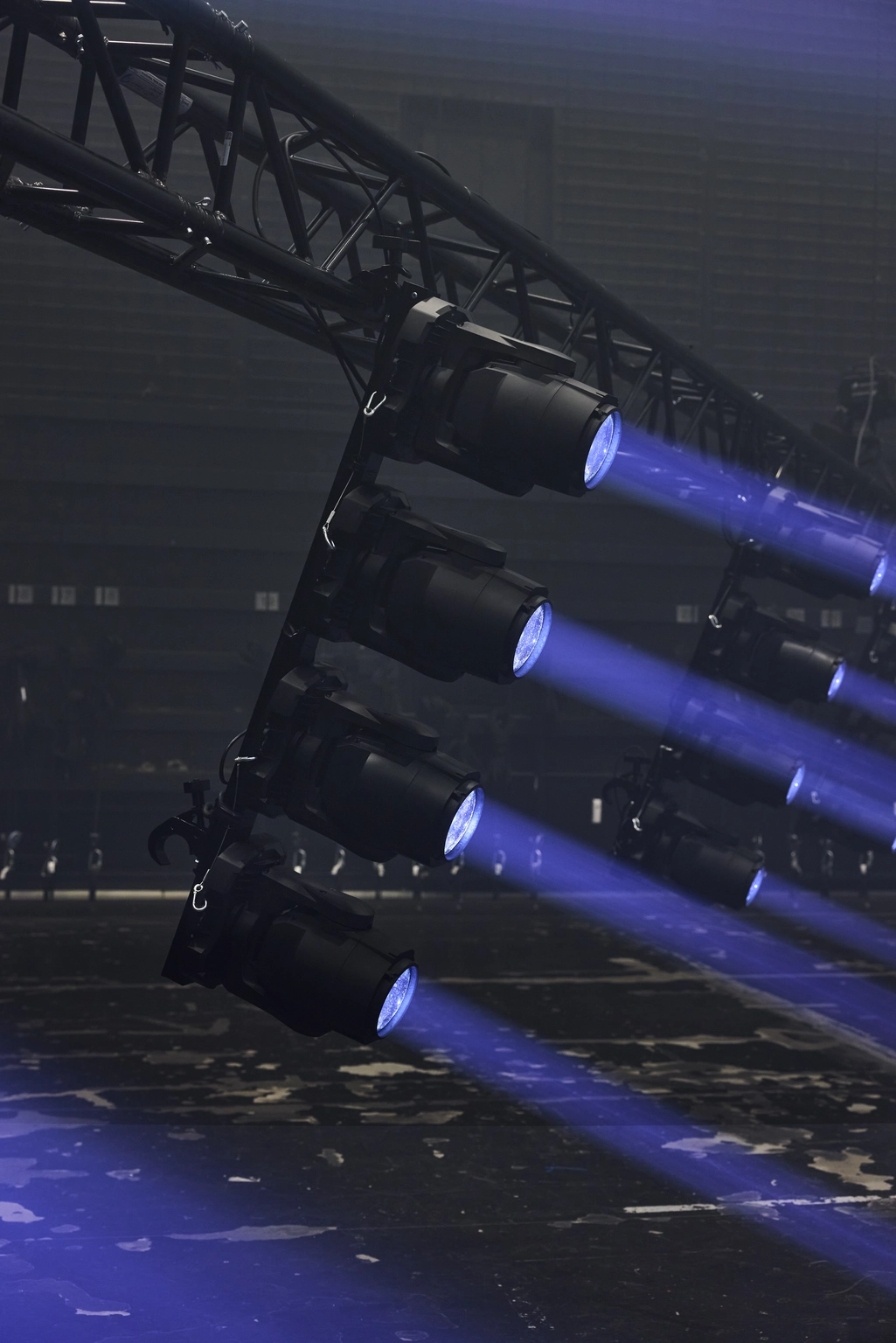

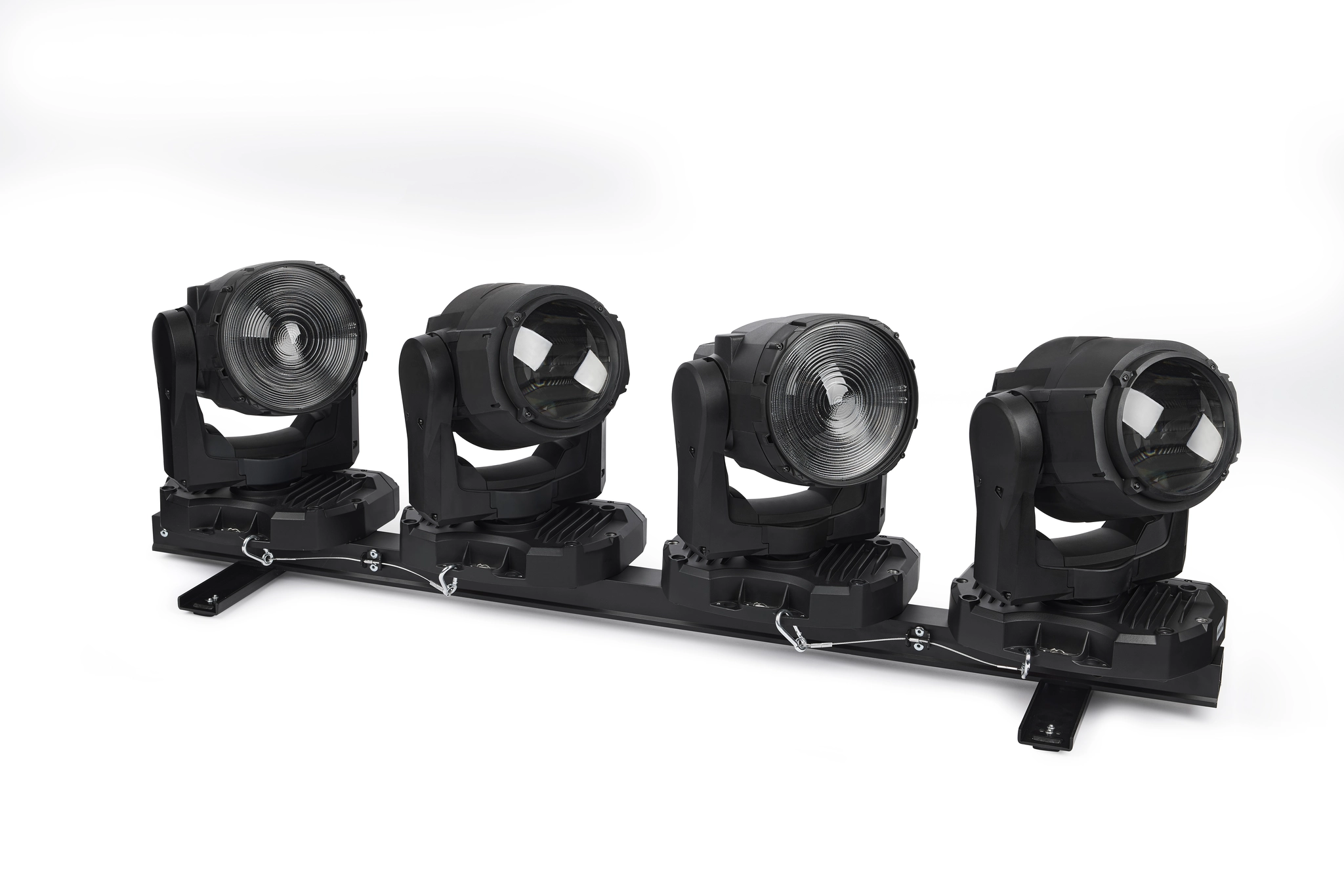

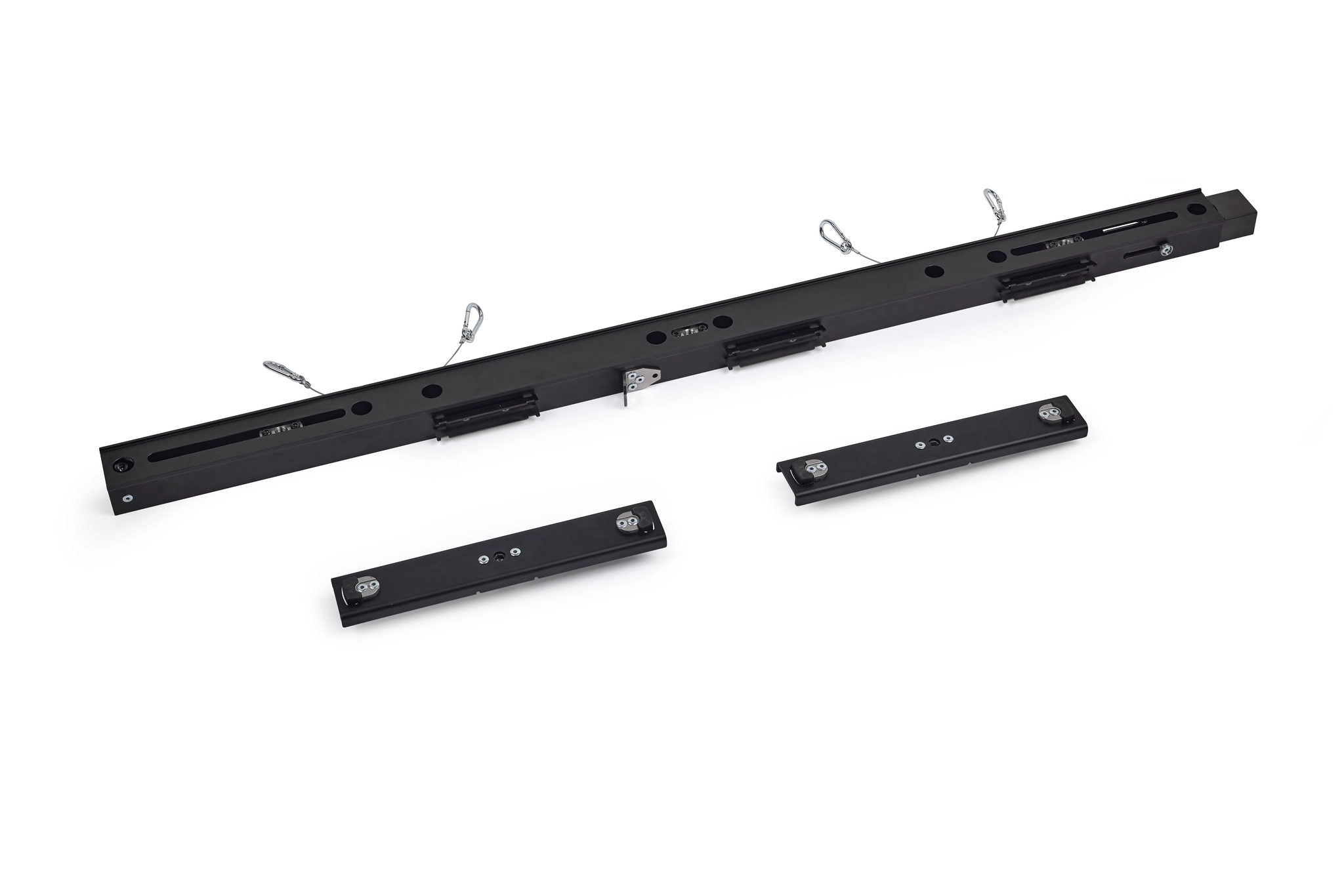

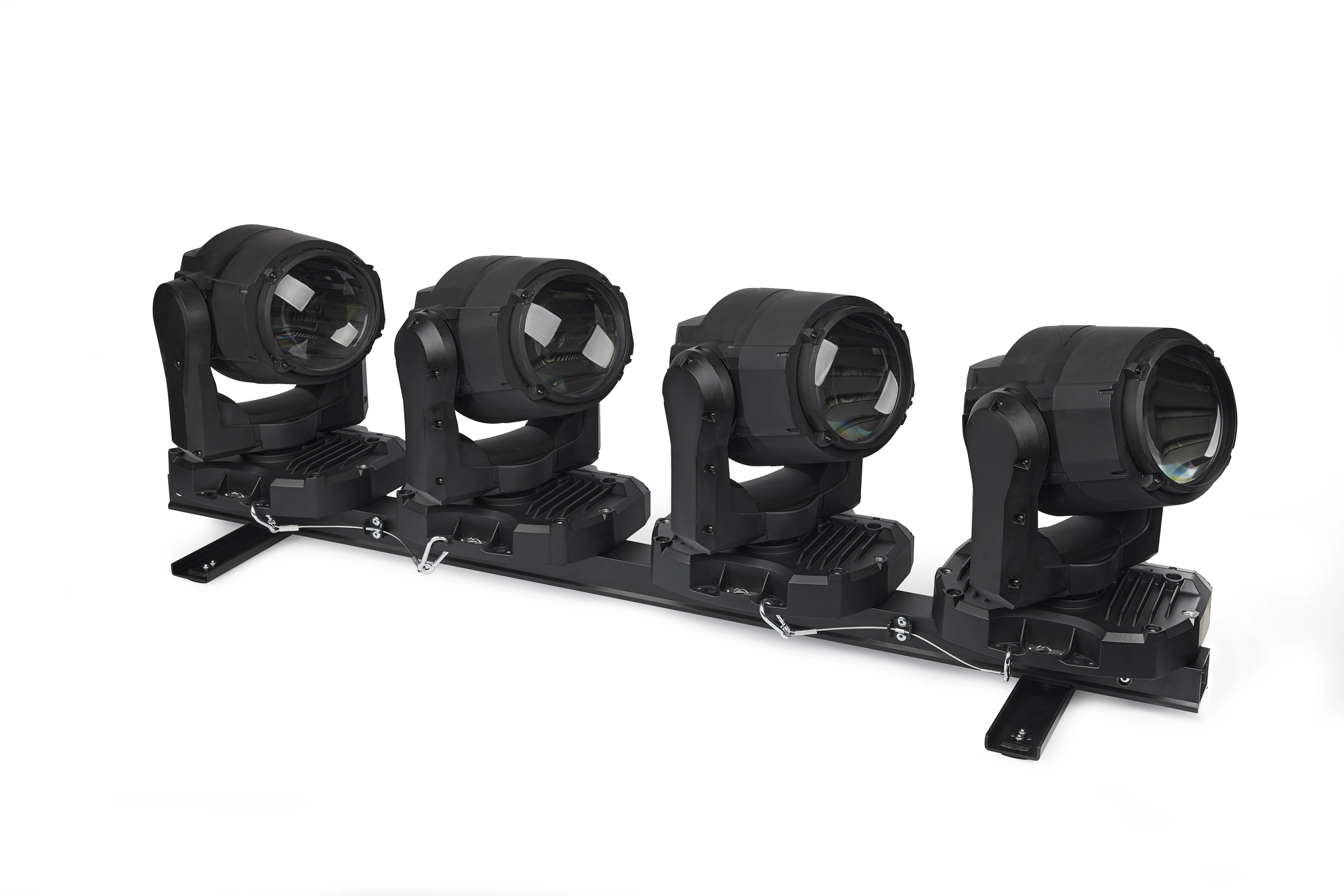

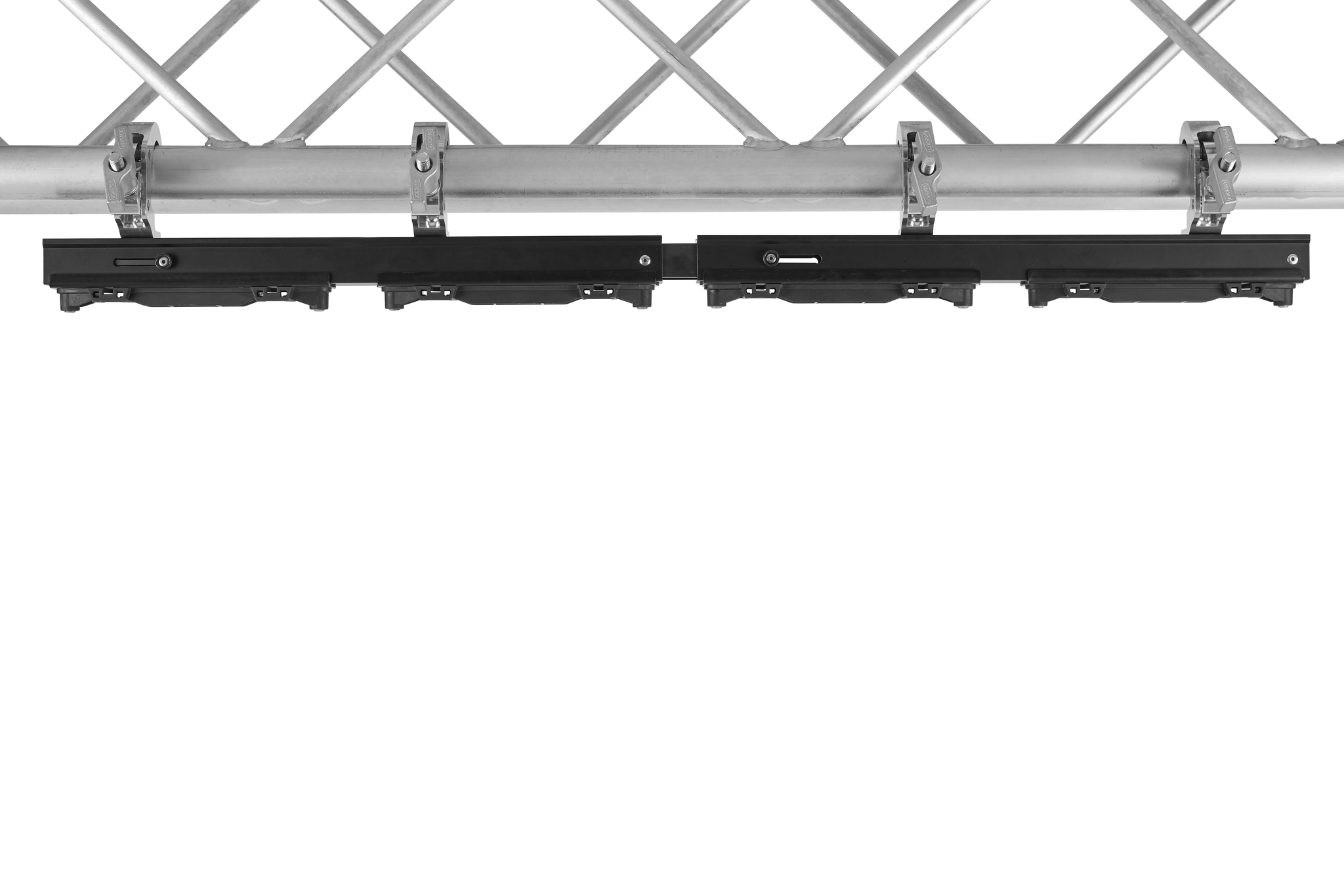

Listwa MAC One Family Fourbar
Długość: 1168 mm
Długość (montażowa, koniec do końca): 1200 mm
Szerokość: 88 mm
Wysokość (bez nóżek): 42 mm
Wysokość (z nóżkami): 60 mm
Masa: 3,20 kg

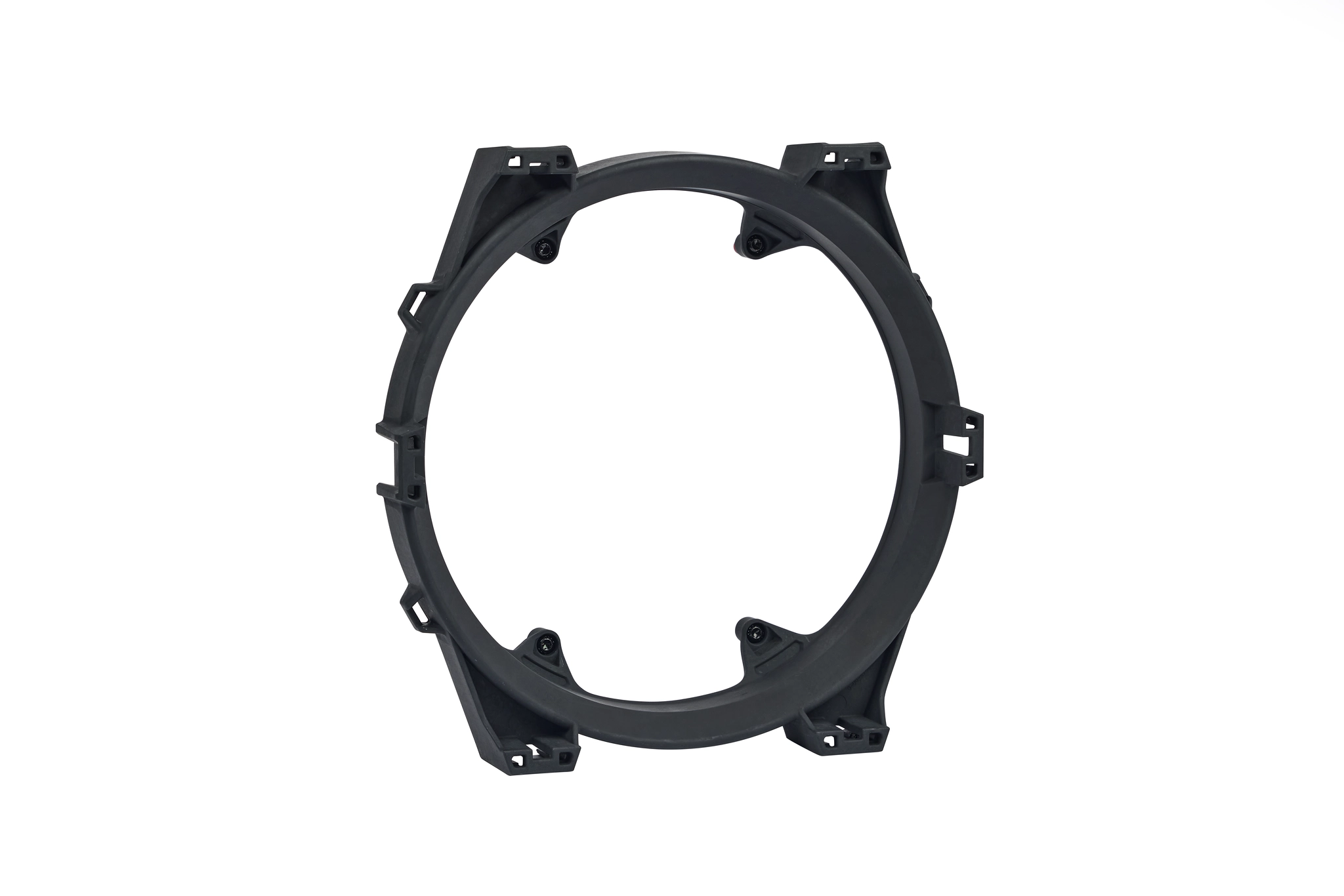

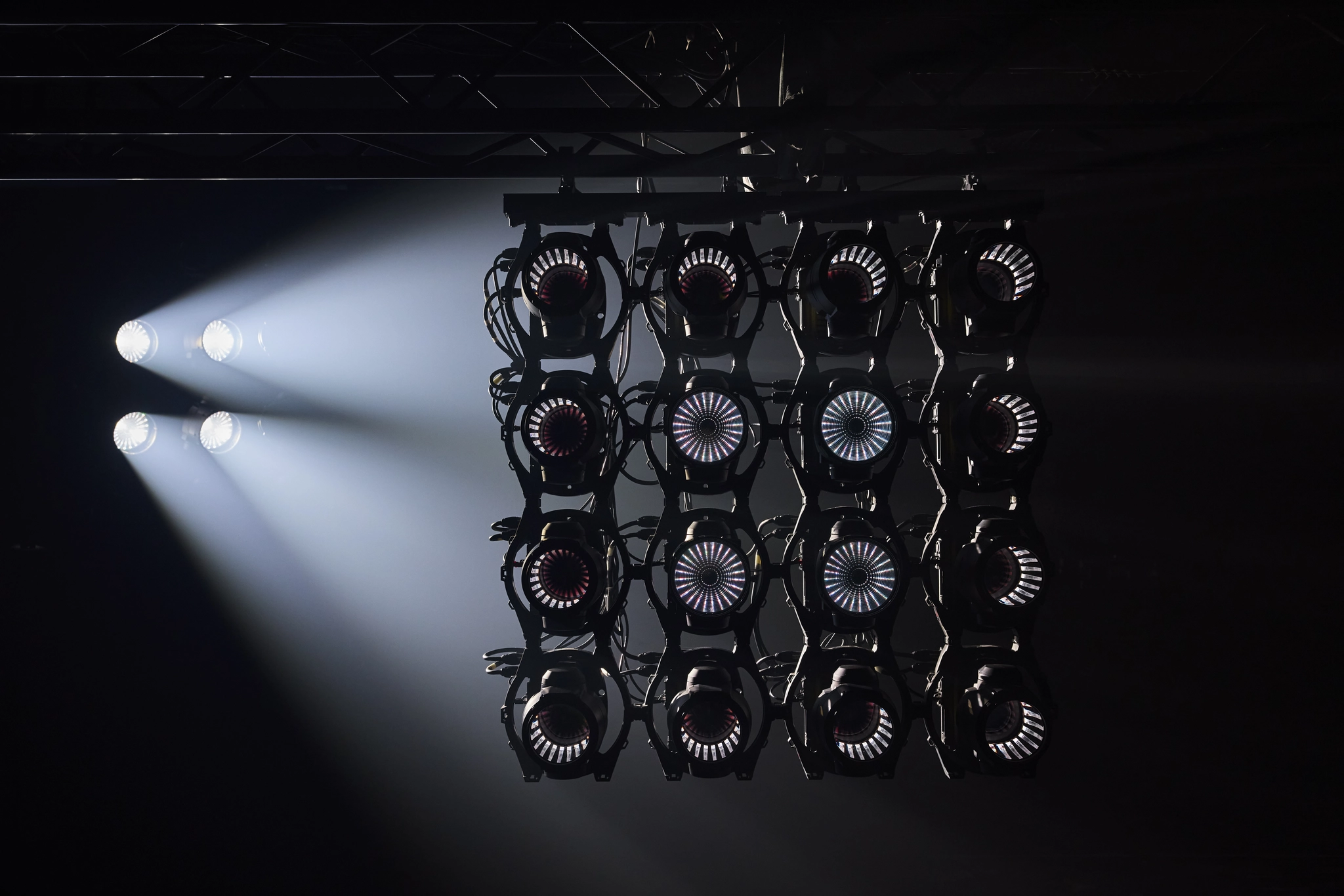

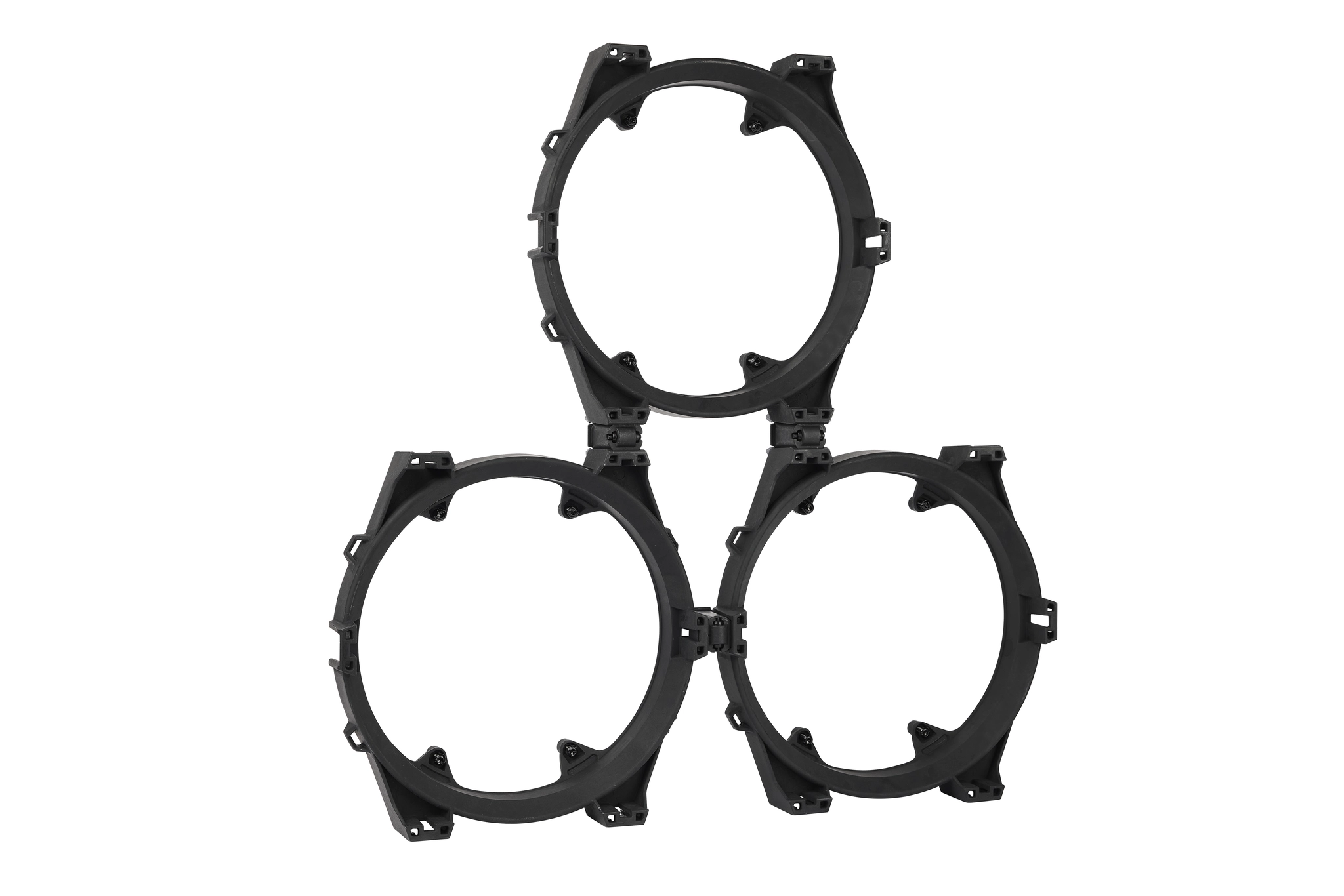

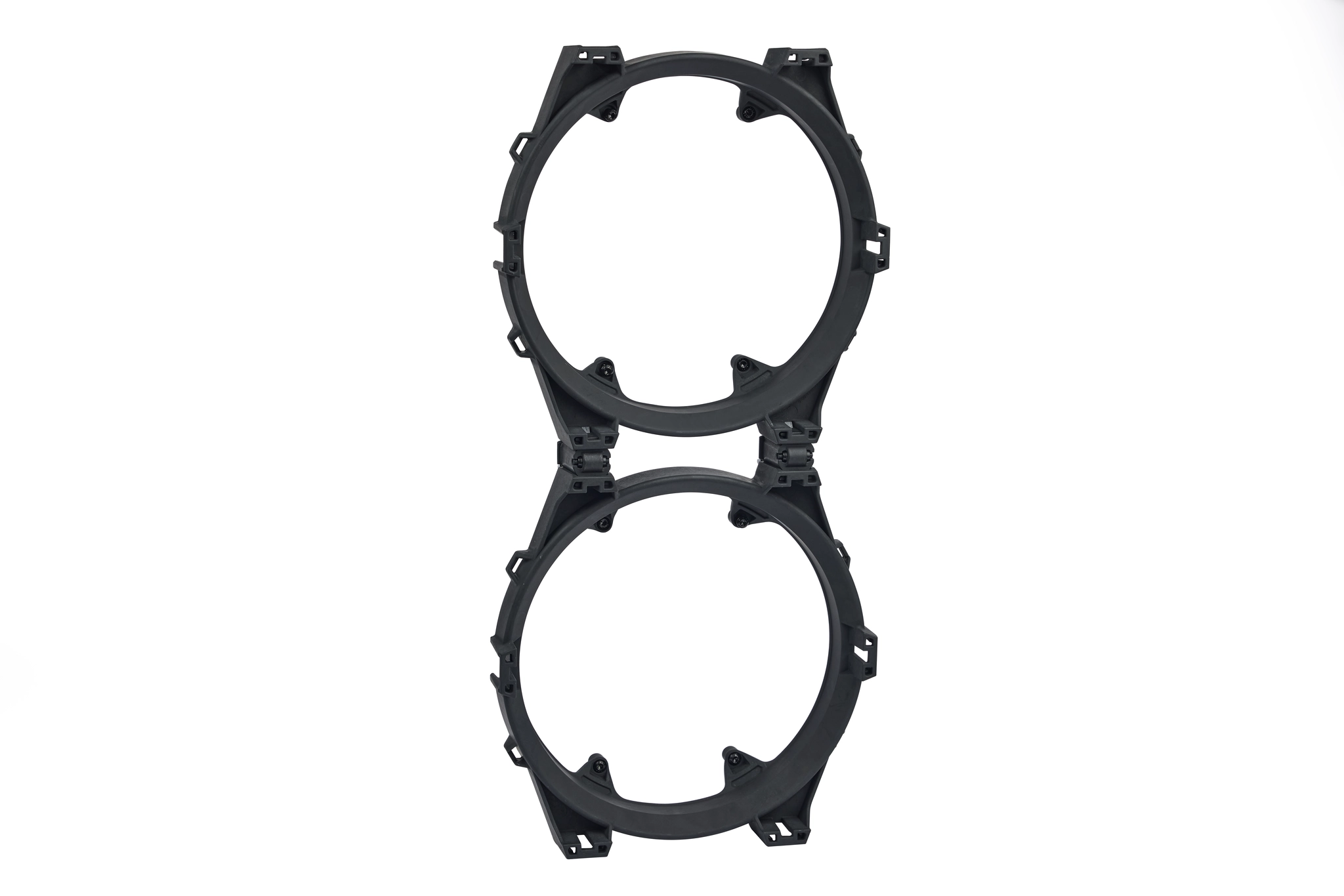

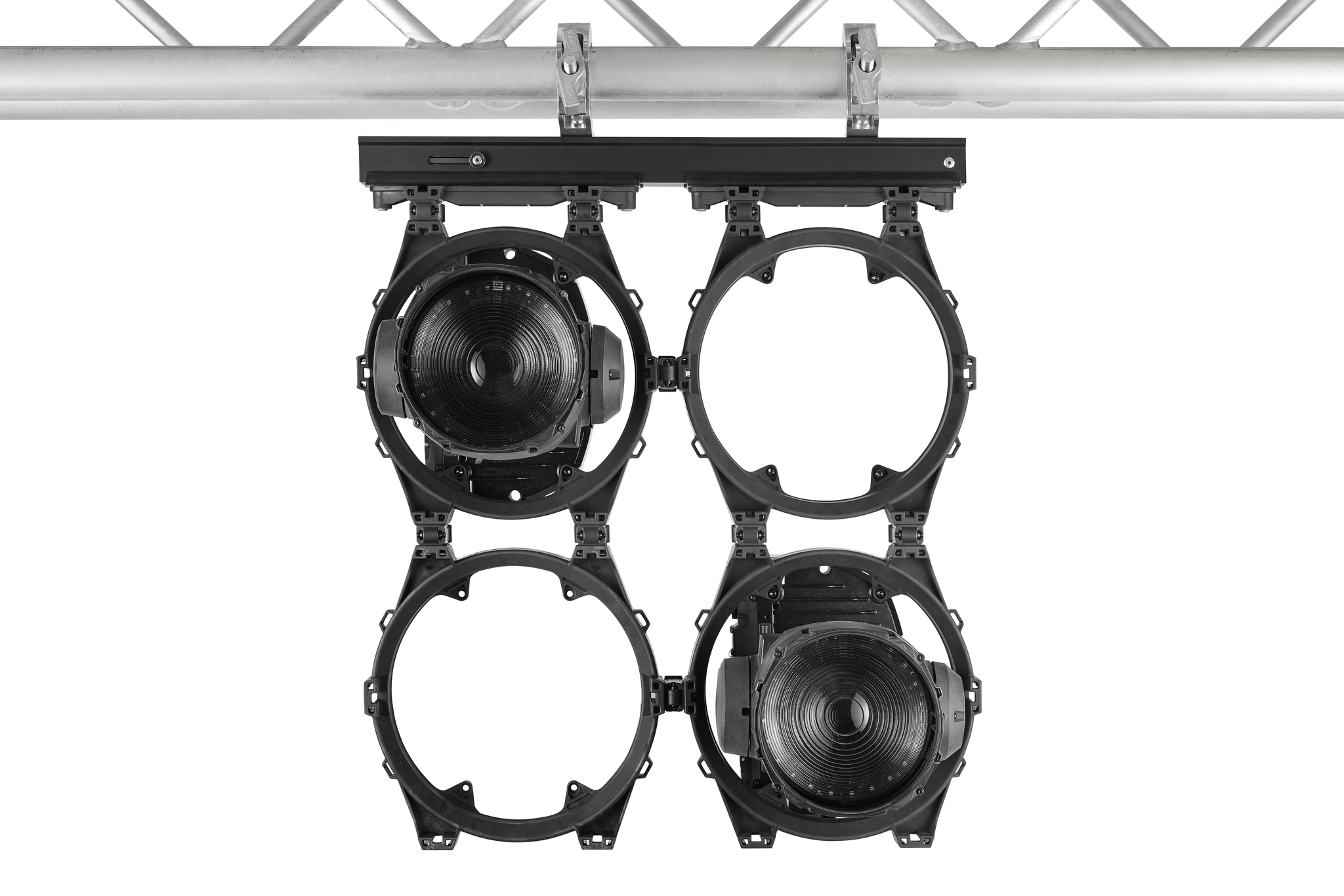

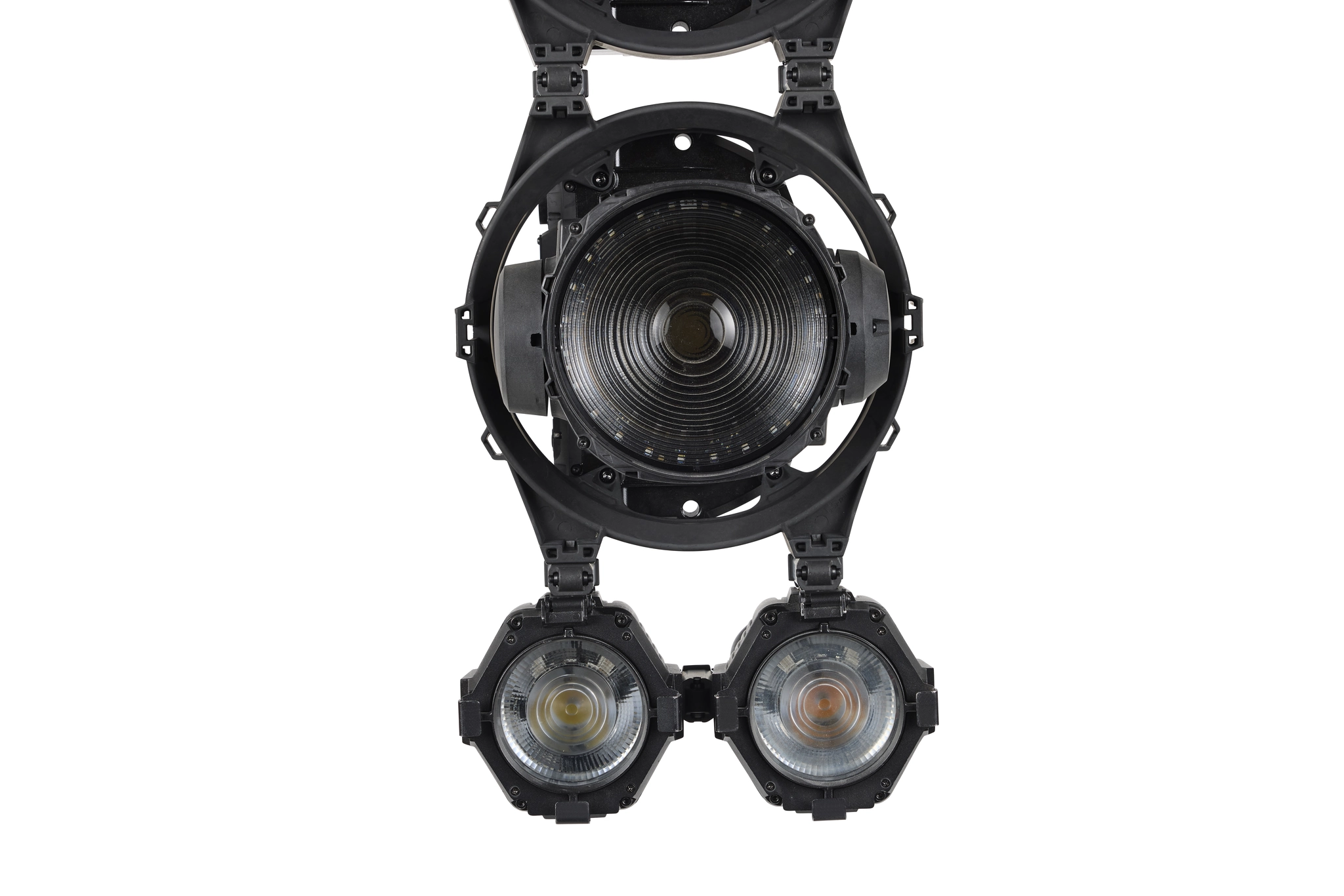

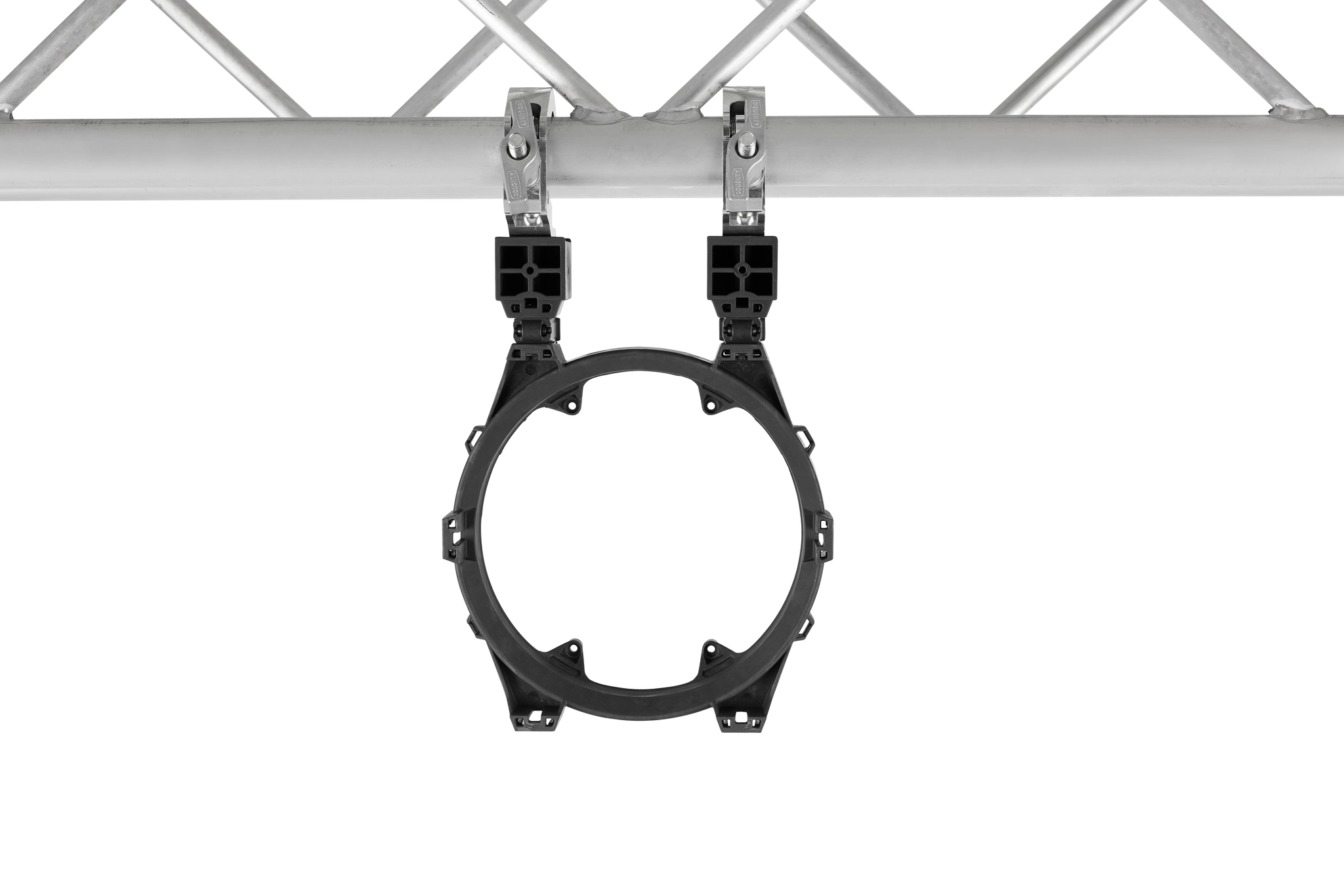

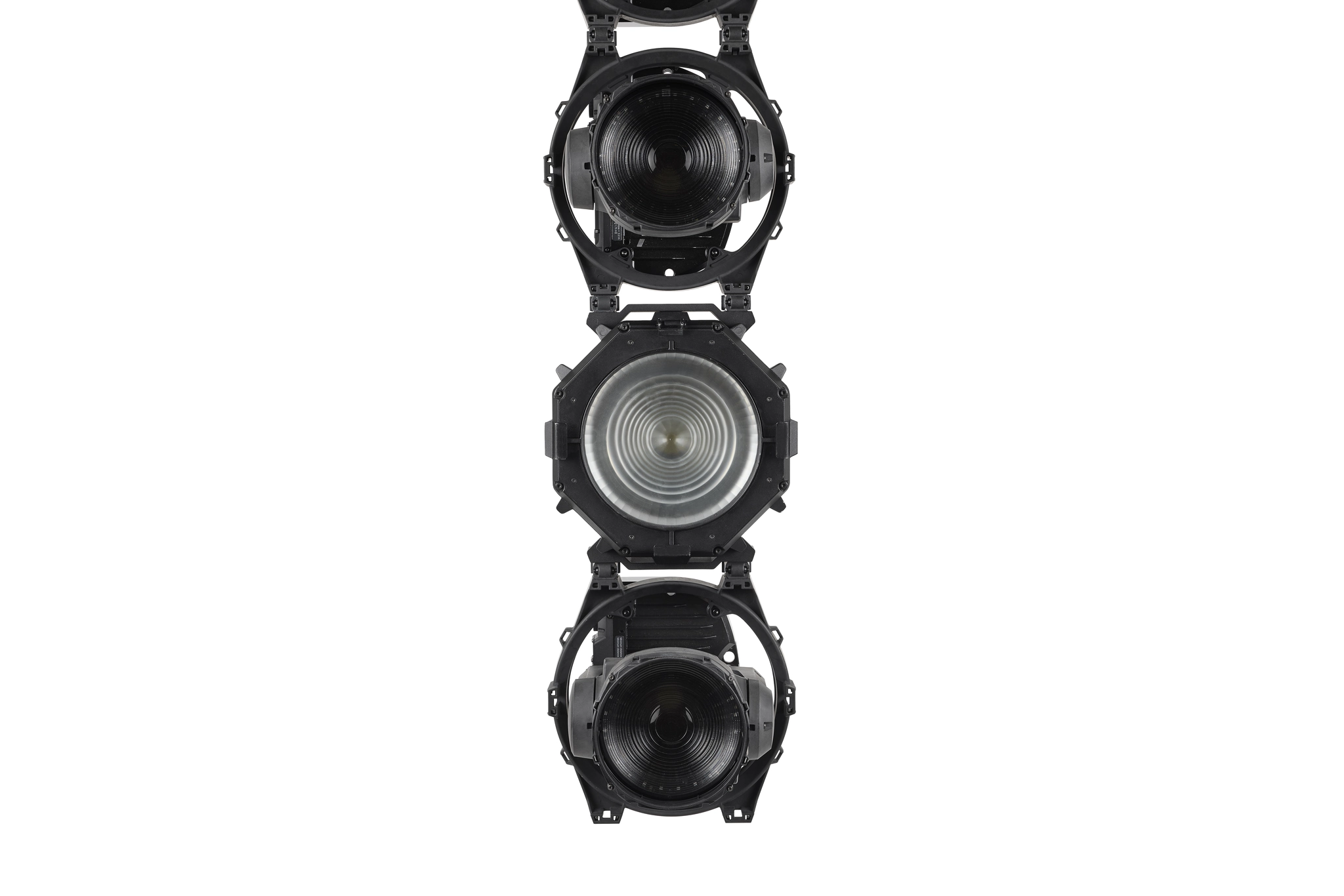

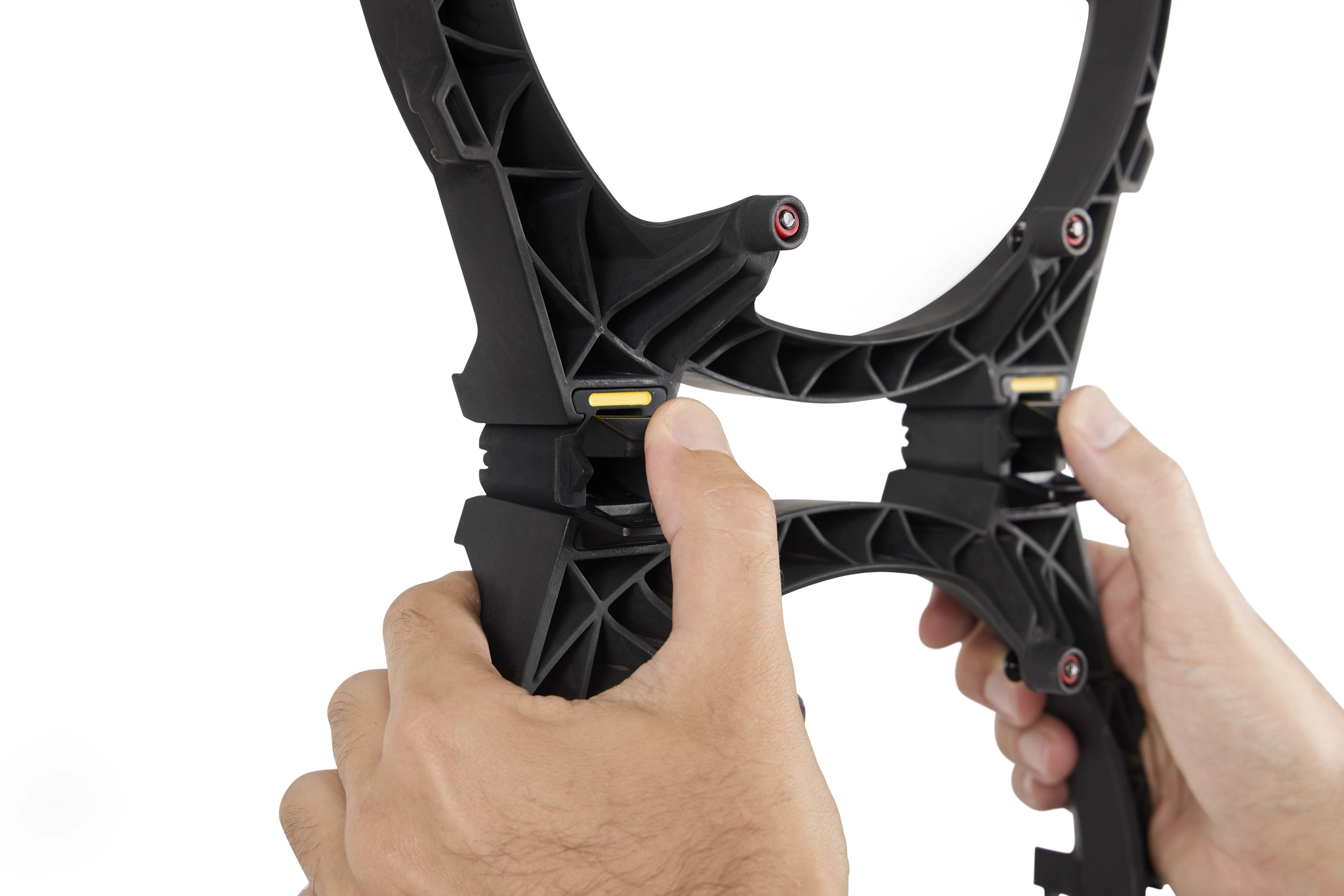

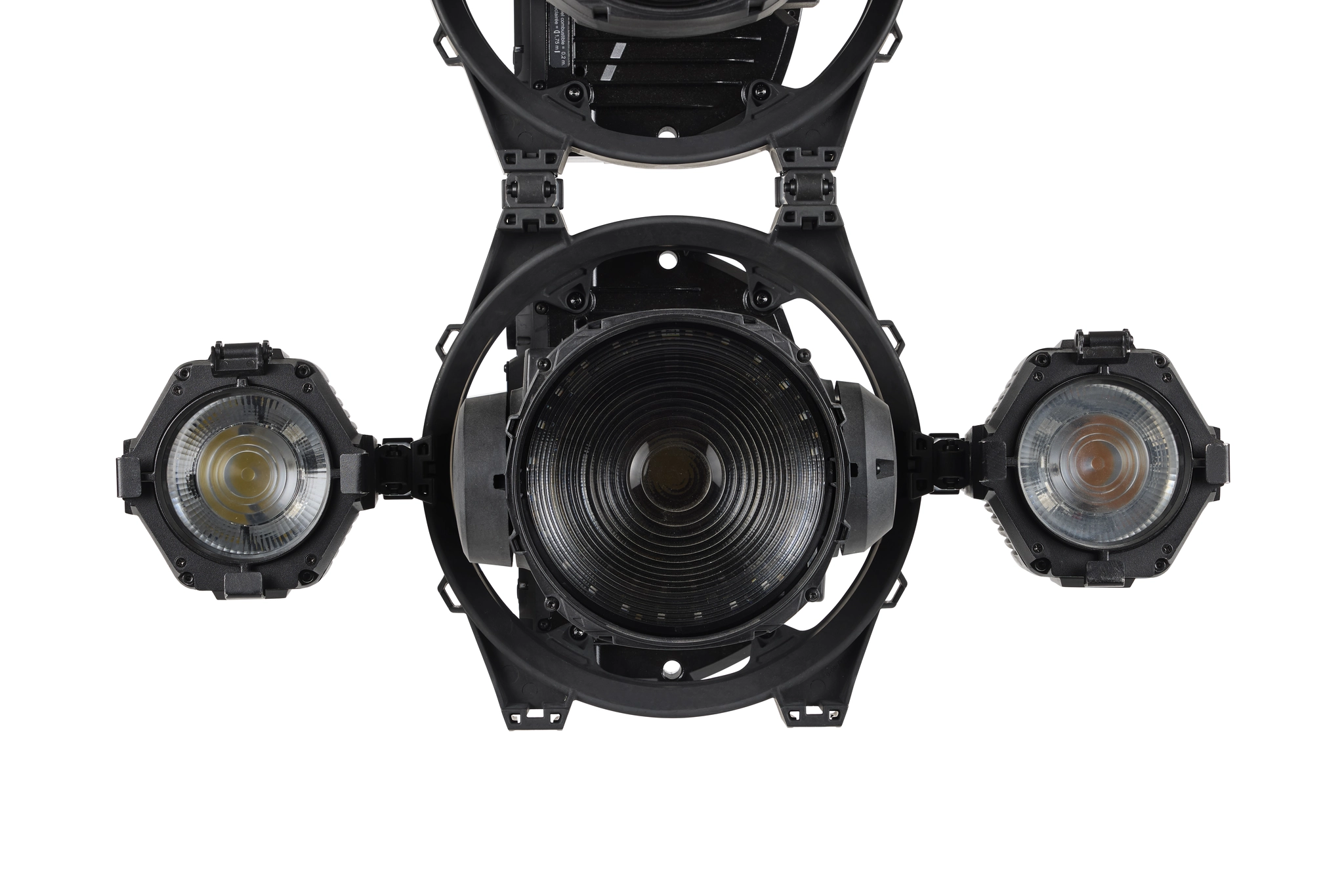

Pierścień montażowy MAC One Family VDO Grid Mount Ring
Szerokość: 282 mm
Szerokość (montażowa, obok siebie): 300 mm
Wysokość: 282 mm
Wysokość (montażowa, obok siebie): 300 mm
Głębokość: 80 mm
Masa: 0,75 kg

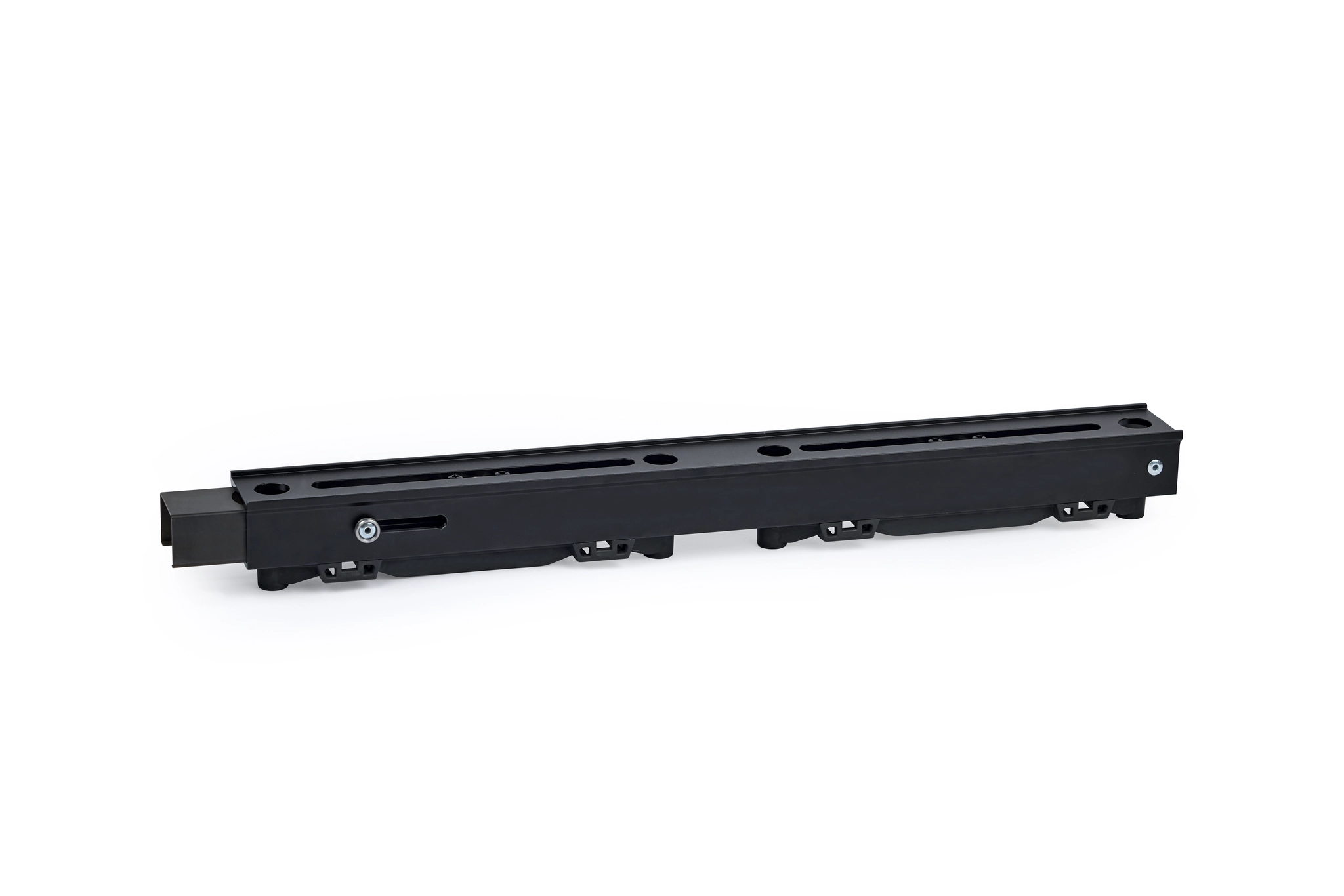

Podwójny uchwyt MAC One Family Dual VDO Header
Długość: 568 mm
Długość (montażowa, koniec do końca): 600 mm
Szerokość: 85 mm
Wysokość: 58 mm
Masa: 2,20 kg

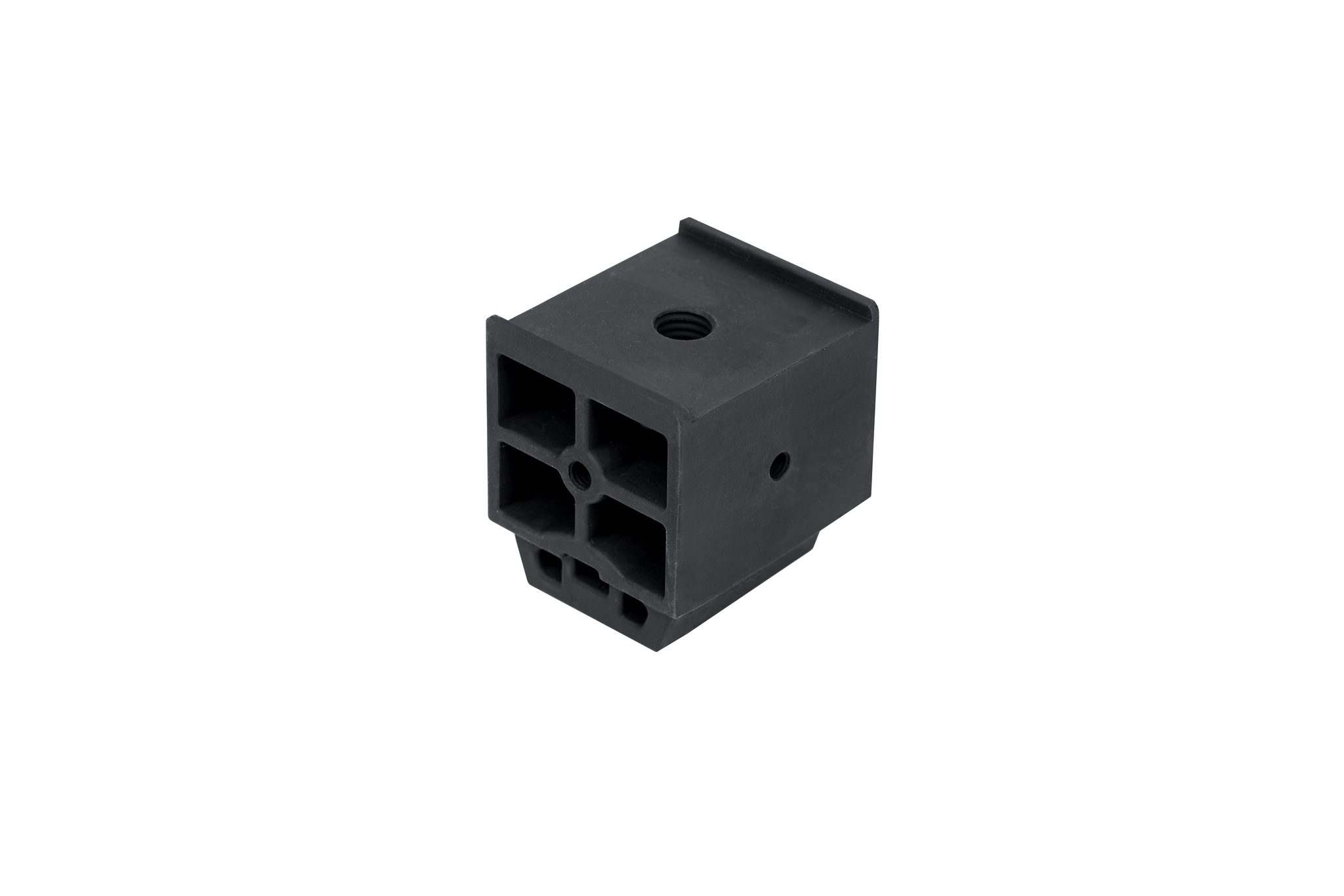

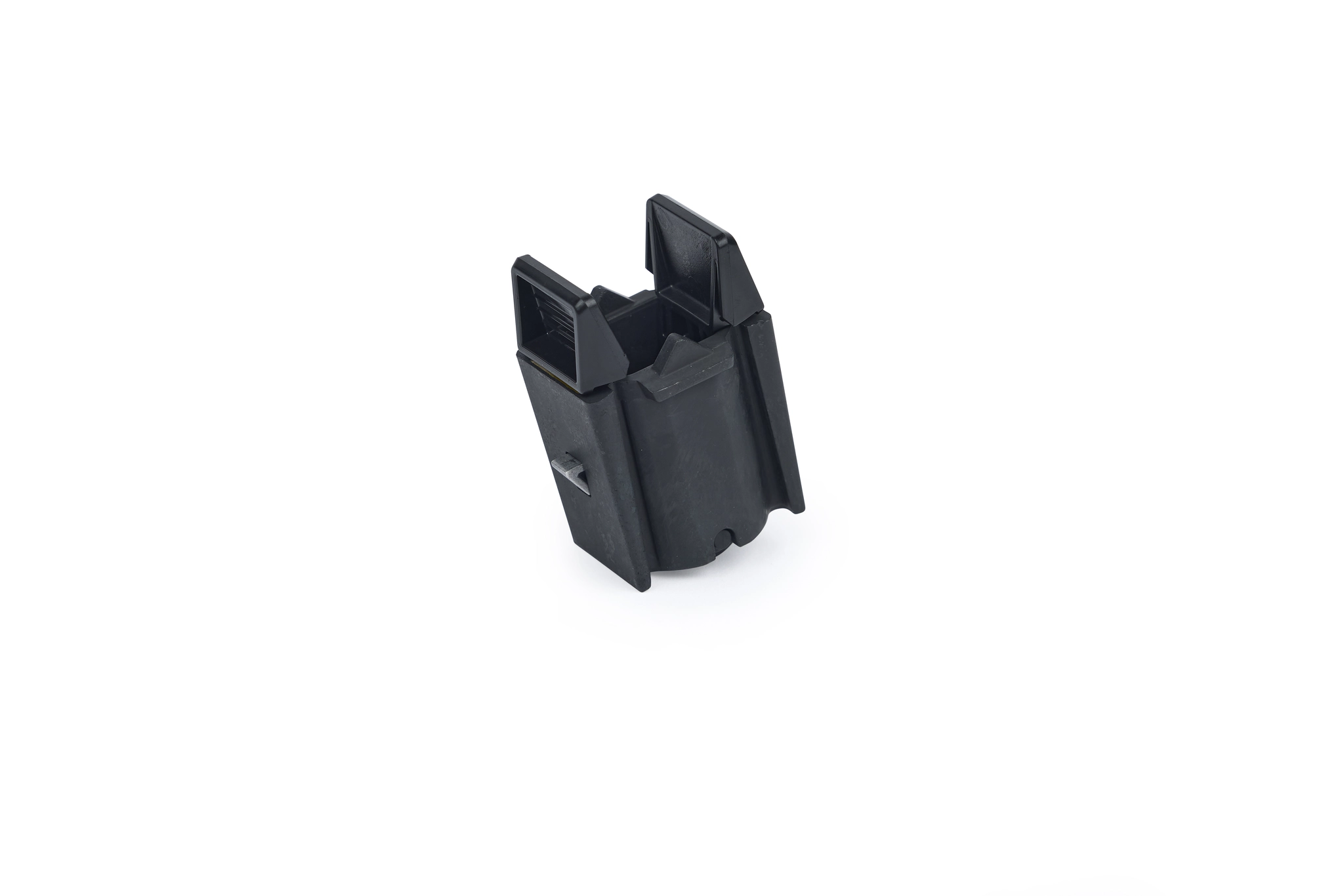

Pojedynczy adapter MAC One Family Single VDO Adapter
Długość: 50 mm
Szerokość: 57 mm
Wysokość: 58 mm
Masa: 0,20 kg
EFEKTY DYNAMICZNE
Dimmer/przysłona wiązki: płynne ściemnianie w zakresie 0 – 100%, strobowanie regularne i losowe, natychmiastowe otwarcie i wygaszenie (blackout)
Opcje ściemniania wiązki: wybór czterech krzywych ściemniania
Mieszanie kolorów wiązki: CMY, niezależna regulacja w zakresie 0 – 100%
Wirtualna kontrola temperatury barwowej wiązki (Beam Virtual Color Temperature Control): regulowana w zakresie 2 000 – 12 850 K
Wirtualna kontrola odcienia wiązki (Beam Virtual Tint Control): regulowane przesunięcie zieleń-magenta Δuv -0,05 – +0,05
Wirtualna tarcza kolorów wiązki (Beam Virtual Color wheel): 16 presetów kolorów, 18 presetów kolorów dzielonych, 18 efektów drgania kolorów dzielonych (split color shakes) i losowy kolor
Panorama: zmotoryzowany, zakres 540°
Tilt: zmotoryzowany, zakres 225°
Beam P3 Mix: Videomapping oprawy z płynnym przenikaniem (crossfade) między sterowaniem DMX a sterowaniem wideo
Dimmer/Migawka podświetlenia (Backlight Dimmer/Shutter): Płynne ściemnianie w zakresie 0 – 100%, strobowanie regularne i losowe, natychmiastowe otwarcie i wygaszenie (blackout)
Opcje ściemniania podświetlenia (Backlight Dimming options): Wybór czterech krzywych ściemniania
Mieszanie kolorów podświetlenia (Backlight Color Mixing): RGB, niezależna regulacja w zakresie 0 – 100%
Kontrola temperatury barwowej podświetlenia (Backlight Color Temperature Control): Regulowana w zakresie 2 000 – 12 850 K
Kontrola odcienia podświetlenia (Backlight Tint Control): Regulowane przesunięcie zieleń-magenta Δuv -0,05 – +0,05
Wirtualna tarcza kolorów podświetlenia (Backlight Virtual Color wheel): 48 presetów kolorów, ciągła rotacja i losowy kolor
PixelMapping podświetlenia (Backlight PixelMapping): Indywidualne sterowanie RGB każdym z 24 pikseli podświetlenia
Backlight P3 Mix: Videomapping oprawy z płynnym przenikaniem (crossfade) między sterowaniem DMX a sterowaniem wideo
Preprogramowane efekty (Pre-programmed effects): Dwa zakresy efektów FX na wiązce (Beam), podświetleniu (Backlight) lub kombinacji obu; niezależne lub zsynchronizowane/łączone
Kontrola stref ściemniania (Dimming Zones control): Do 8 stref ściemniania ze zdalnym programowaniem, podglądem i łatwą regulacją
Kontrola częstotliwości źródła światła (Light Engine Frequency control): Regulowane sterowanie PWM źródła światła
STEROWANIE I PROGRAMOWANIE
Protokoły sterowania: DMX, RDM, Art-Net, RDM przez Art-Net, sACN oraz Martin P3
Wykrywanie protokołów: Automatyczne
Tryby DMX: Compact, Basic i Ludicrous
Kanały DMX: 19, 35 i 107
Multi-Universe Overflow: Tak, we wszystkich trybach DMX
Parametry z 16-bitową rozdzielczością: Ściemnianie wiązki (Beam) i podświetlenia (Backlight), mieszanie kolorów wiązki (Beam Color Mixing), Pan i Tilt
Ustawienia i adresowanie: Menu wyświetlacza, RDM, RDM przez Art-Net lub Martin P3
Lokalny interfejs użytkownika: Podświetlany wyświetlacz LCD z zasilaniem bateryjnym
Identyfikacja urządzenia: Numer ID ustawiany przez użytkownika
Zgodność z DMX: USITT DMX512-A
Zgodność z RDM: ANSI/ESTA E1.20
Zgodność z Art-Net: Art-Net 1, 2, 3 i 4; w tym RDM przez Art-Net
Zgodność z sACN: ANSI E1.31 – 2016
Zgodność z Martin P3: Oprogramowanie sterownika systemowego P3 w wersji 5.1.0 lub nowszej
Transceiver DMX/RDM: Galwanicznie izolowany RS-485
Limit połączenia szeregowego DMX/RDM (Daisy-Chain): 32 urządzenia
Transceiver Ethernet: 10/100 Mbit (z funkcją fail-safe bypass)
Zalecany limit połączenia szeregowego Ethernet (Daisy-Chain): 50 urządzeń
Aktualizacja oprogramowania układowego (firmware): Przez DMX przy użyciu Martin Companion lub przez Ethernet przy użyciu Martin Companion / sterownika systemowego P3
OPTYKA
Średnica przedniej soczewki: 120 mm
Kąt świecenia (Half Peak): 0,40°
Kąt pola (Tenth Peak): 0,80°
Źródło światła wiązki (Beam): 1 x 20 W laserowe źródło światła (Laser Illuminated Light Engine)
Źródło światła podświetlenia (Backlight): 24 x 0,25 W RGB LED
Maksymalna całkowita moc źródła wiązki: 20 W
Maksymalna całkowita moc źródła LED podświetlenia: 6 W
Minimalna żywotność diod LED: > 50 000 godzin (do uzyskania > 70% strumienia świetlnego)*
*Wartość uzyskana w warunkach testowych producenta
DANE FOTOMETRYCZNE
Maksymalna światłość (Peak Luminous Intensity Narrow): 7 000 000 cd
CCT: Regulowana 2 000 K – 12 850 K
CRI (Wskaźnik oddawania barw): ≥ 72
CQS (Skala jakości koloru): ≥ 61
TM-30 Rf (Wskaźnik wierności IES TM-30-15): ≥ 65
TM-30 Rg (Wskaźnik nasycenia IES TM-30-15): ≥ 89
TLCI (Wskaźnik spójności oświetlenia telewizyjnego): ≥ 37
Częstotliwość odświeżania źródła światła wiązki (Beam): 19 200 Hz z regulacją (+/- 2%) przez DMX
Częstotliwość odświeżania diod LED podświetlenia (Backlight): 1 200 Hz
Binowanie (Binning): Ścisłe binowanie kolorów i strumienia świetlnego
Kalibracja: Pełna kalibracja barwna (Full Gamut) podświetlenia (Backlight)
Tryby kolorów: Tryb bezpośredni (Direct Color Mode), Tryb rozszerzonej palety (Extended Gamut Mode) i Tryb kalibrowany (Calibrated Color Mode)
* Wszystkie dane fotometryczne mierzone w stanie ustalonym (30 minut czasu nagrzewania) przy temperaturze otoczenia 25°C
* Wszystkie dane fotometryczne mierzone przy białym świetle 7500 K
KONSTRUKCJA
Obudowa: Wysokoudarowe, trudnopalne tworzywo termoplastyczne
Kolor: Czarny
Klasa szczelności: IP20
INSTALACJA

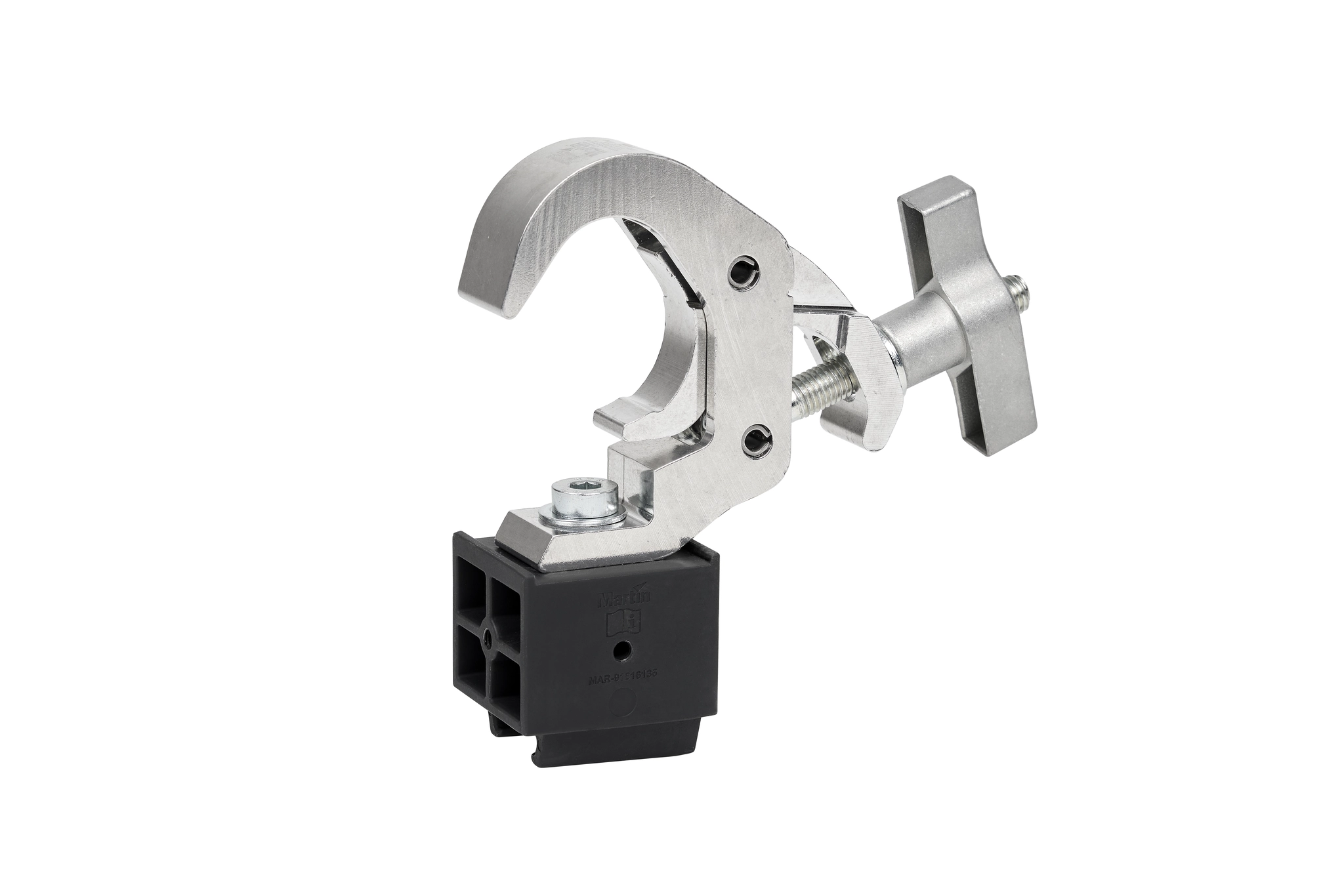

Opcje montażu: Zaciski (clamps) bezpośrednio na urządzeniu, uchwyt omega bezpośrednio na urządzeniu, listwa Fourbar lub pierścień montażowy VDO Grid Mount Ring

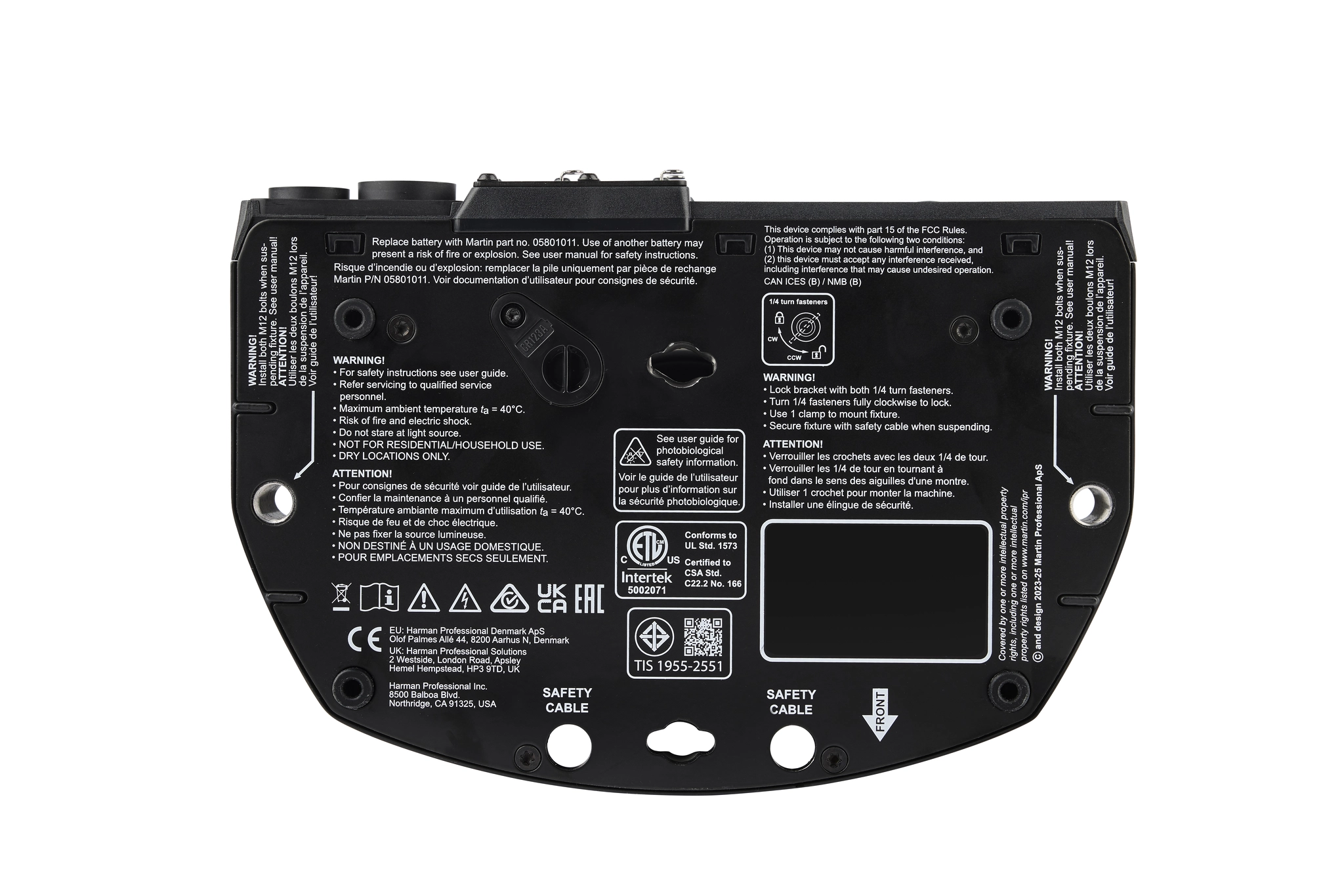

Punkty montażowe na urządzeniu: 1 para gniazd na 1/4 obrotu dla uchwytu omega o rozstawie osiowym 106 mm oraz dwa otwory gwintowane M12
Punkty montażowe na listwie Fourbar: 1 stały i 2 regulowane otwory gwintowane M12

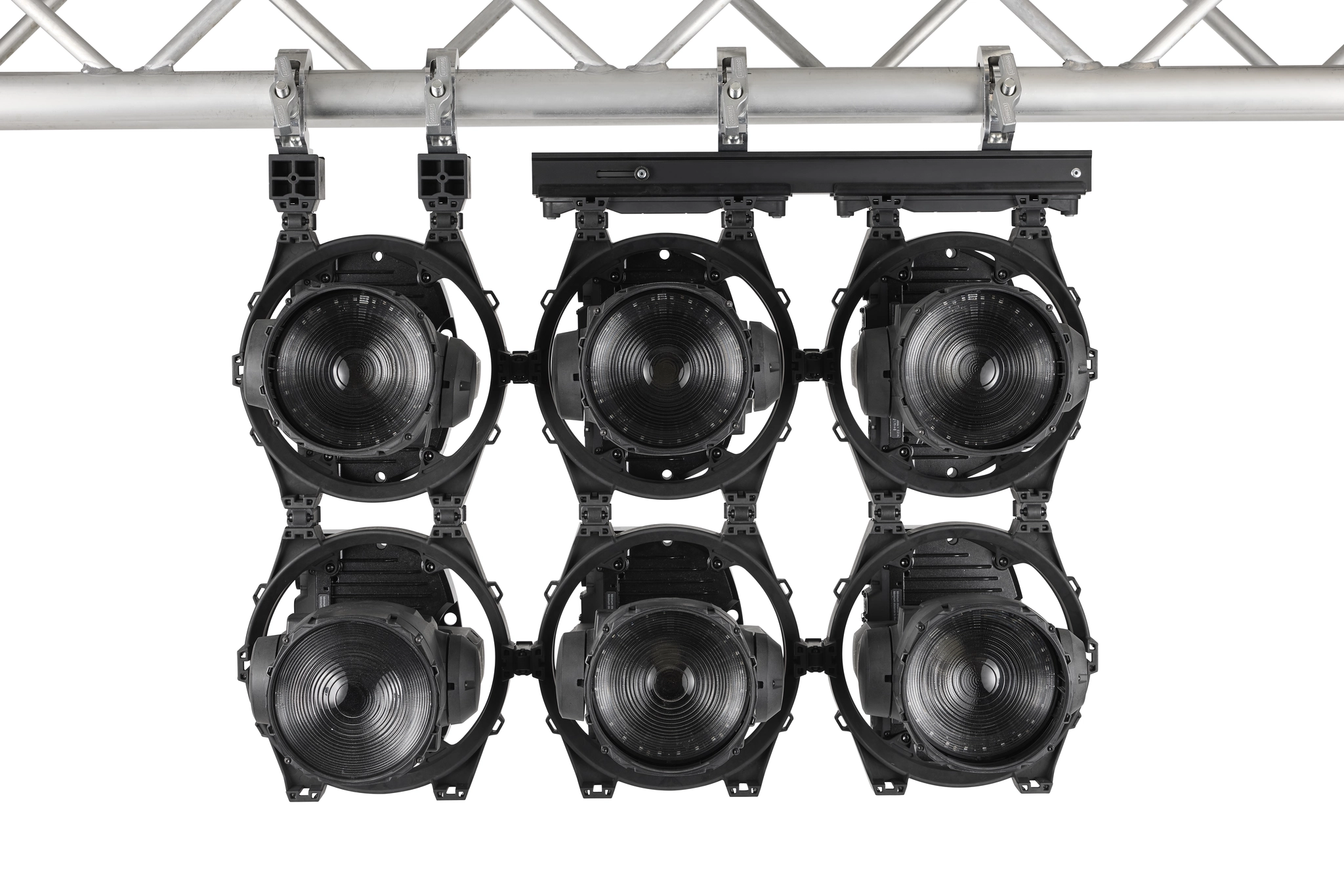

Punkty montażowe na pierścieniu VDO Grid Mount Ring: 6 gniazd na łączniki VDO Couplers (kompatybilne z VDO Atomic Bold/Dot)
Punkty montażowe na podwójnym uchwycie Dual VDO Header: 2 regulowane otwory gwintowane M12 i 4 gniazda na łączniki VDO Couplers (kompatybilne z VDO Grid Mount Ring oraz VDO Atomic Bold/Dot)
Punkty montażowe na pojedynczym adapterze Single VDO Adapter: 1 stały otwór gwintowany M12, 4 stałe otwory gwintowane M6 i 1 gniazdo na łącznik VDO Coupler (kompatybilne z VDO Grid Mount Ring oraz VDO Atomic Bold/Dot)

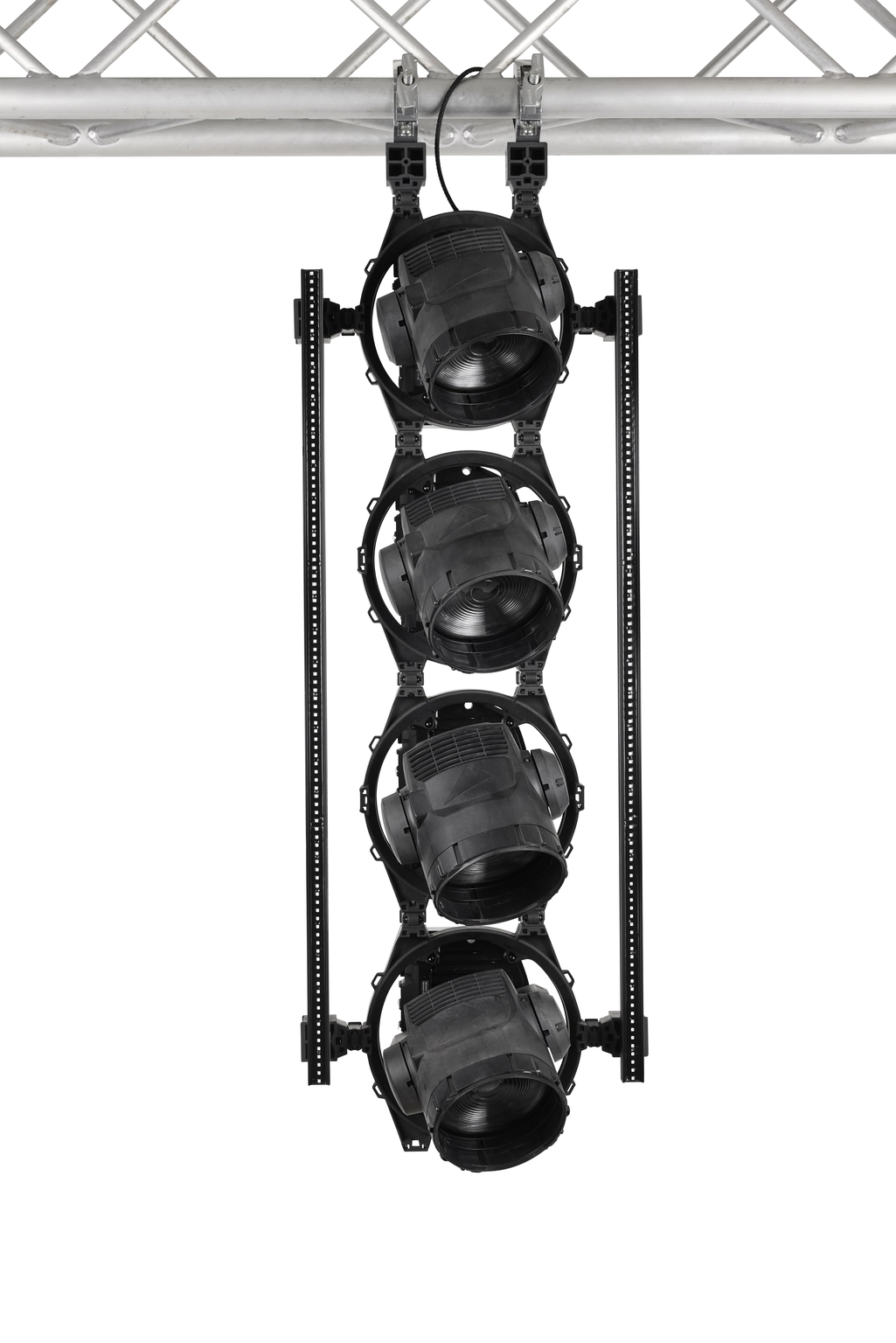

Maksymalna wysokość kolumny pionowej w pierścieniach VDO Grid Mount Rings: 12 urządzeń
Miejsce instalacji: Wewnątrz pomieszczeń lub na zewnątrz w warunkach chroniących przed czynnikami atmosferycznymi
Pozycja pracy: Dowolna
Minimalna odległość od materiałów łatwopalnych: 0,20 m
Minimalna odległość od oświetlanych powierzchni: 1,75 m

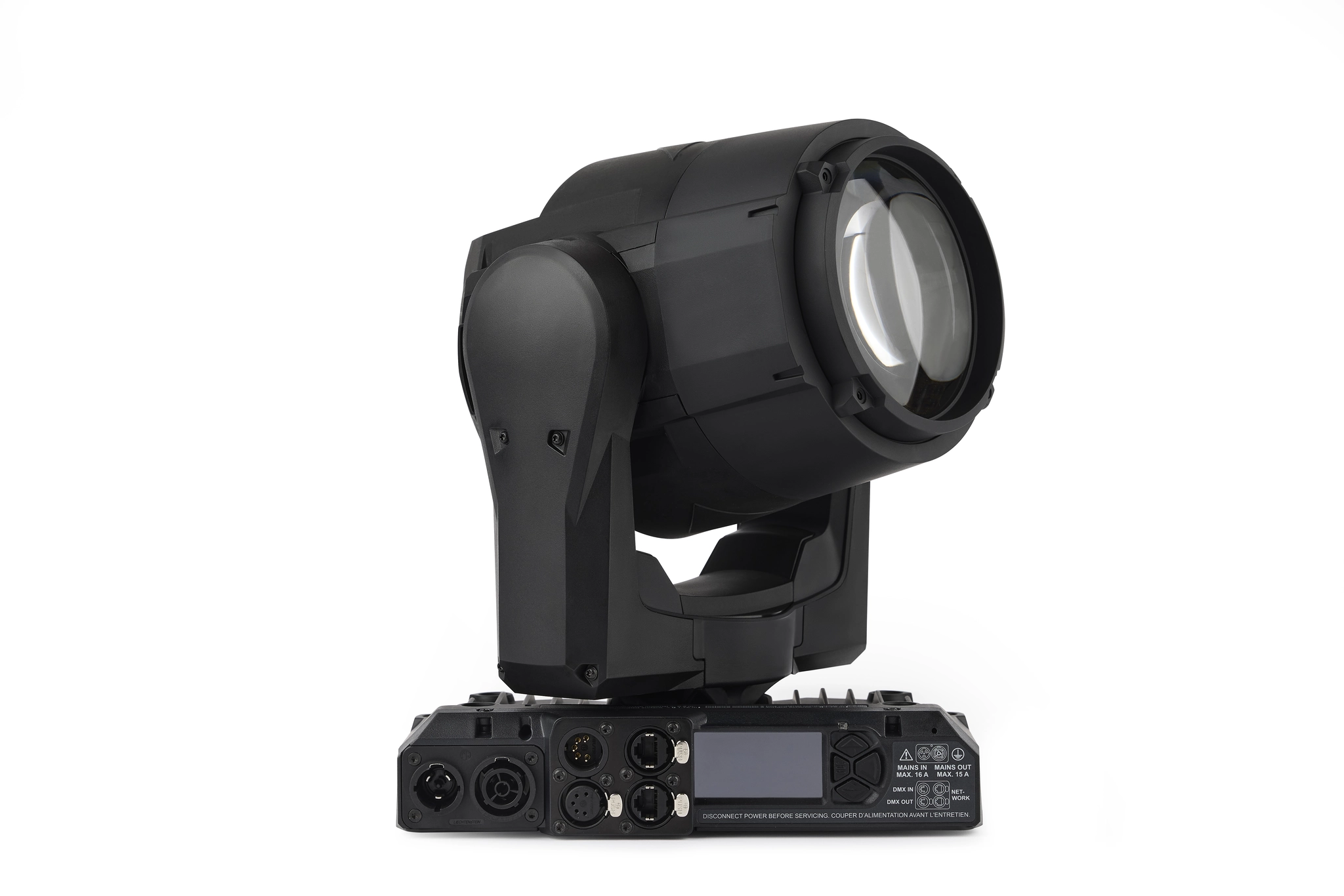

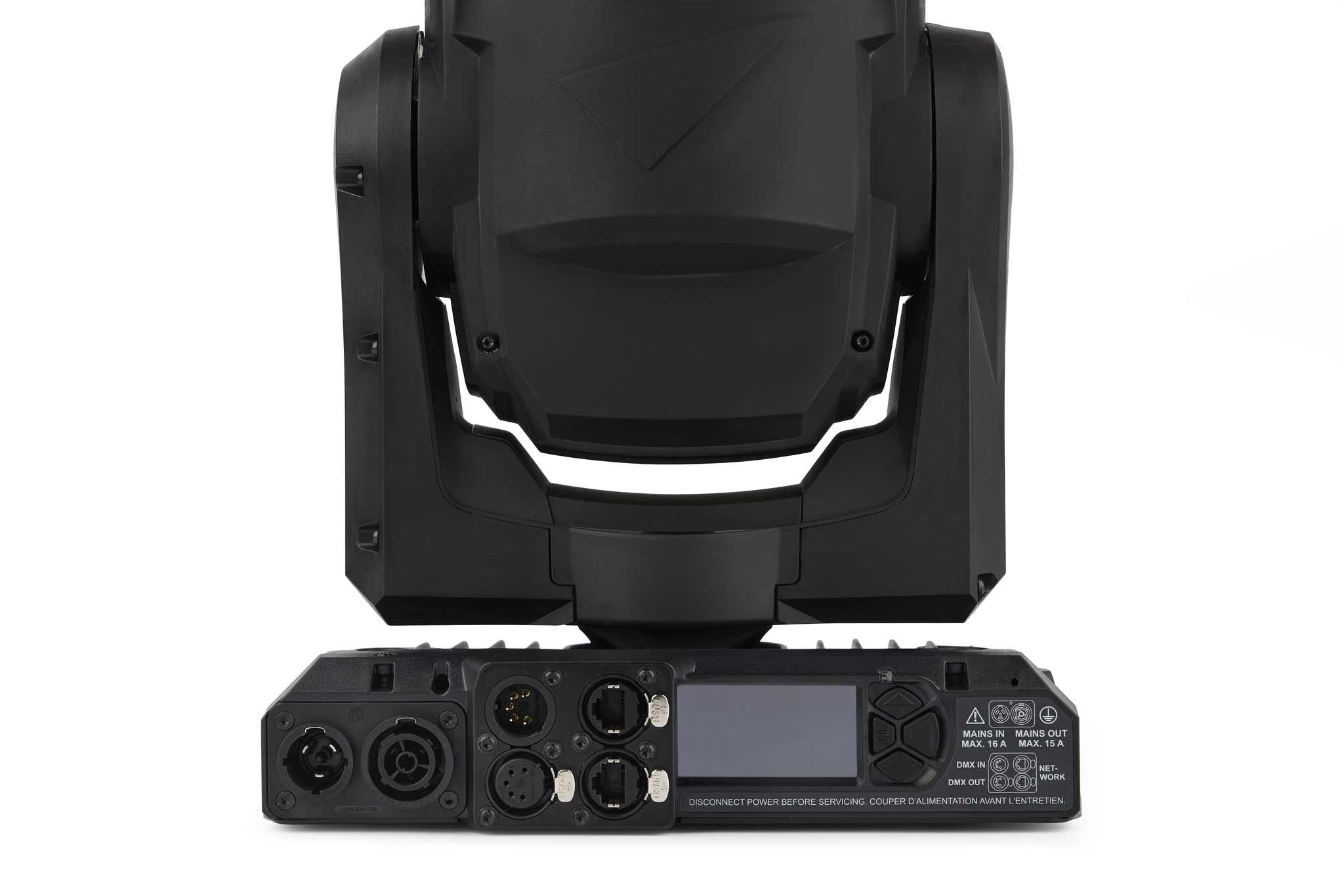

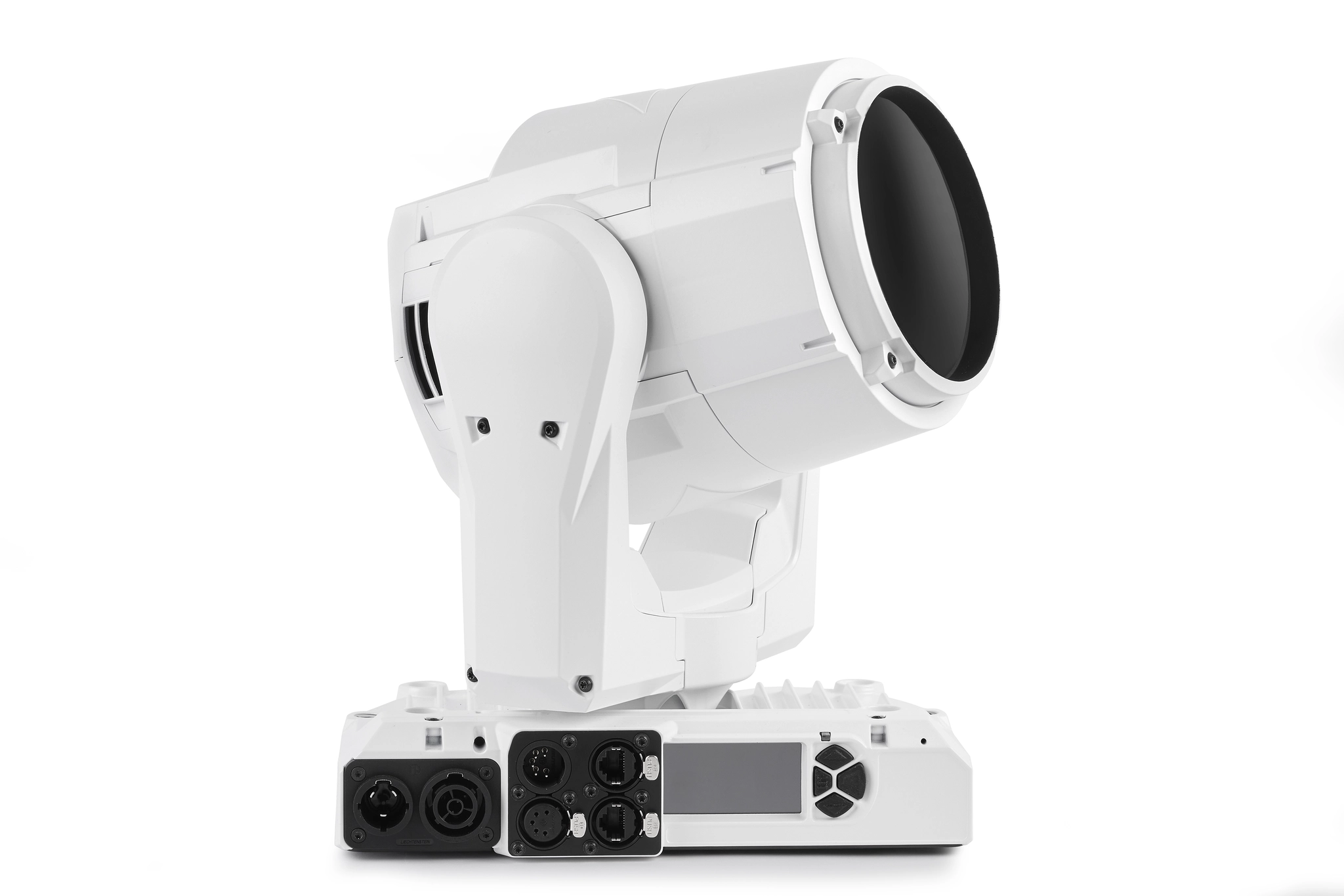

ZŁĄCZA
Wejście/przejście zasilania AC (AC mains power in/thru): Neutrik powerCON TRUE1 TOP
Wejście/przejście danych DMX i RDM (DMX and RDM data in/thru): Blokowane 5-pinowe złącza Neutrik XLR
Wejście/przejście Ethernet (Art-Net, sACN i P3) z funkcją fail-safe bypass: Neutrik etherCON
PARAMETRY ELEKTRYCZNE
Zasilanie AC: Nominalne 100–240 V AC, 50/60 Hz
Zasilacz: Elektroniczny, impulsowy z automatycznym doborem zakresu (auto-ranging)
Typowy prąd rozruchowy RMS (półcykl) przy 230 V, 50 Hz: 3,2 A
Typowy prąd upływu: 0,50 mA
Współczynnik mocy (Power Factor): 0,85 @ 100V , 0,82 @ 120V , 0,59 @ 208V , 0,57 @ 230V , 0,55 @ 240V
Maksymalny pobór prądu: 0,6 A @ 100V / 120V, 0,4 A @ 208V / 230V / 240V
Typowy pobór prądu: 0,5 A @ 100 V , 0,4 A @ 120 V , 0,3 A @ 208 V , 0,3 A @ 230 V , 0,3 A @ 240 V *
Pobór mocy
Maksymalny: 55 W
Typowy: 45 W *
W trybie bezczynności (Idle): 12 W *
W trybie hibernacji: 8 W *
* Pomiary wykonane przy napięciu nominalnym. Należy uwzględnić tolerancję +/- 10%.
Typowy (Typical): Pełna moc świecenia na biało, brak ruchu efektów, regulowana prędkość wentylatora.
W trybie bezczynności (Idle): Brak światła, brak ruchu efektów, regulowana prędkość wentylatora.
W trybie hibernacji (Hibernation): Brak światła, silniki odłączone od zasilania, wentylatory zatrzymane, ponowne użycie urządzenia wymaga procedury wybudzenia.
WARUNKI TERMICZNE
Chłodzenie: Wymuszone powietrzem (regulowane temperaturą, niski poziom hałasu, definiowalne przez użytkownika poziomy wydajności)
Maksymalna temperatura otoczenia (Ta max.): 40°C
Minimalna temperatura otoczenia (Ta min.): 5°C
Maksymalna temperatura powierzchni, stan ustalony, przy otoczeniu 40°C: 65°C
Całkowite rozpraszanie ciepła (obliczone, +/- 10%): 154 BTU/godz.
DANE AKUSTYCZNE
Poziom ciśnienia akustycznego (LpA) @ 1 m (domyślny regulowany tryb wentylatora, pełna moc): 19,6 dB(A)
Poziom ciśnienia akustycznego (LpA) @ 1 m (stały tryb wentylatora ultra low): 19,2 dB(A)
EKOLOGIA I ŚRODOWISKO
RoHS: Zgodność
REACH: Zgodność
WEEE: Zgodność
Proposition 65: Zgodność
FSC: Certyfikowane opakowania wewnętrzne i zewnętrzne z tektury
Wydajność (maksymalna moc): 216 583 cd/W
LWR*: 1 414 141 cd/kg
*LWR = Lumen-to-Weight Ratio (Stosunek strumienia świetlnego do masy / wskaźnik efektywności wagowej oprawy)
CERTYFIKATY I ZATWIERDZENIA
Globalny certyfikat CB/IECEE: IEC 60598-2-17 (IEC 60598-1)
Bezpieczeństwo UE: EN 60598-2-17 (EN 60598-1), EN 60825-1, EN 62471, EN 62493
Kompatybilność elektromagnetyczna (EMC) UE: EN 55015; EN 55032; EN 55035; EN 61547; EN 61000-3-3
Bezpieczeństwo USA: UL 1573 (w trakcie certyfikacji)
Kompatybilność elektromagnetyczna (EMC) USA: FCC Part 15 Class B (w trakcie certyfikacji)
Bezpieczeństwo kanadyjskie: CSA C22.2 No. 166 (w trakcie certyfikacji)
Kompatybilność elektromagnetyczna (EMC) Kanada: ICES-003 Class B, ICES-005 Class B (w trakcie certyfikacji)
Australia/Nowa Zelandia: RCM (w trakcie certyfikacji)
Wielka Brytania: UKCA
Tajlandia: TIS (w trakcie certyfikacji)
Korea: KS C 9832, KS C 9835
ELEMENTY W ZESTAWIE
Pojedynczy uchwyt omega z łącznikami 1/4 obrotu do montażu zacisku (rigging clamp)
Wielojęzyczna instrukcja bezpieczeństwa i instalacji
PRODUKTY POWIĄZANE

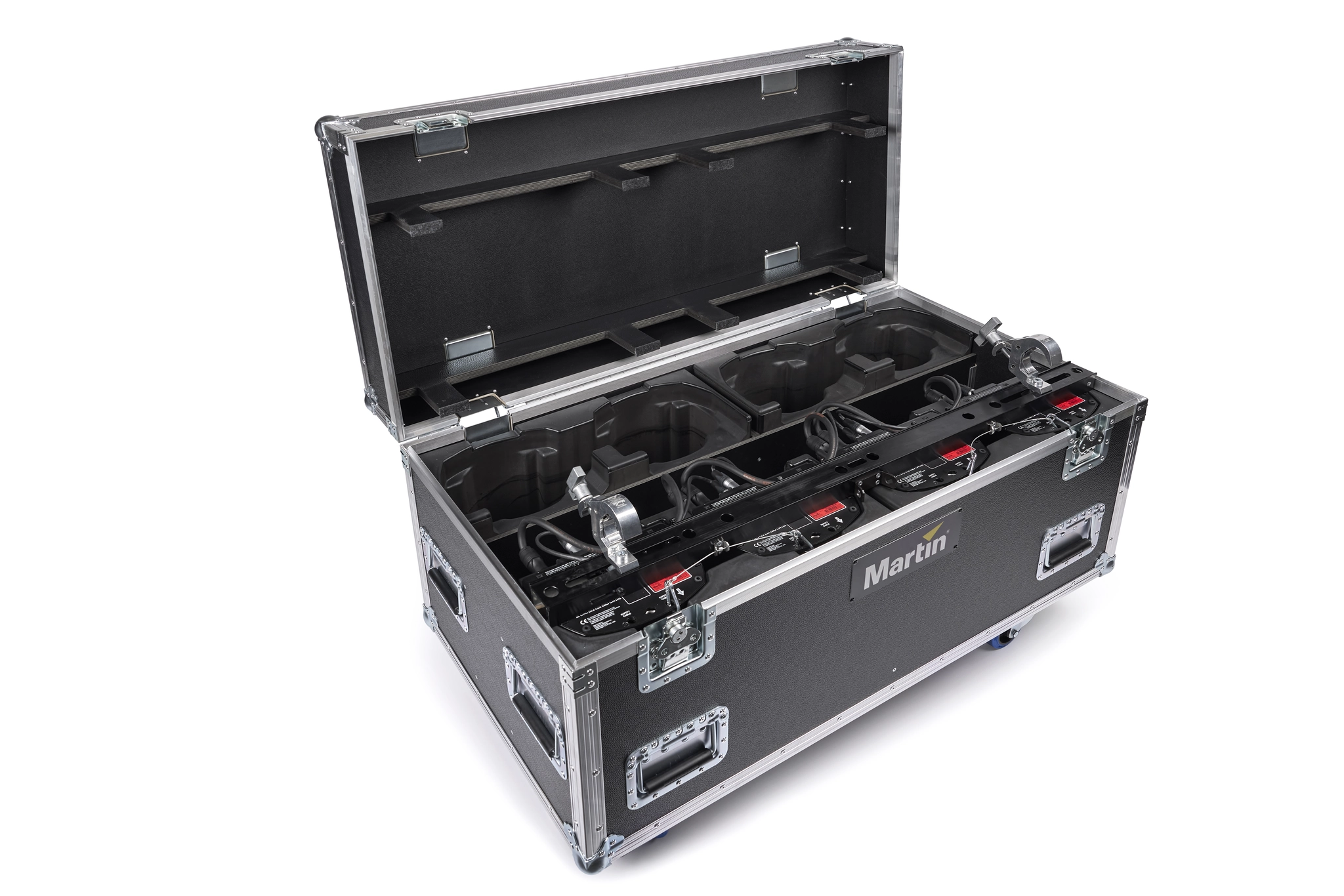

MAC One w podwójnej skrzyni SiP (dual SiP)
MAC One w opakowaniu kartonowym

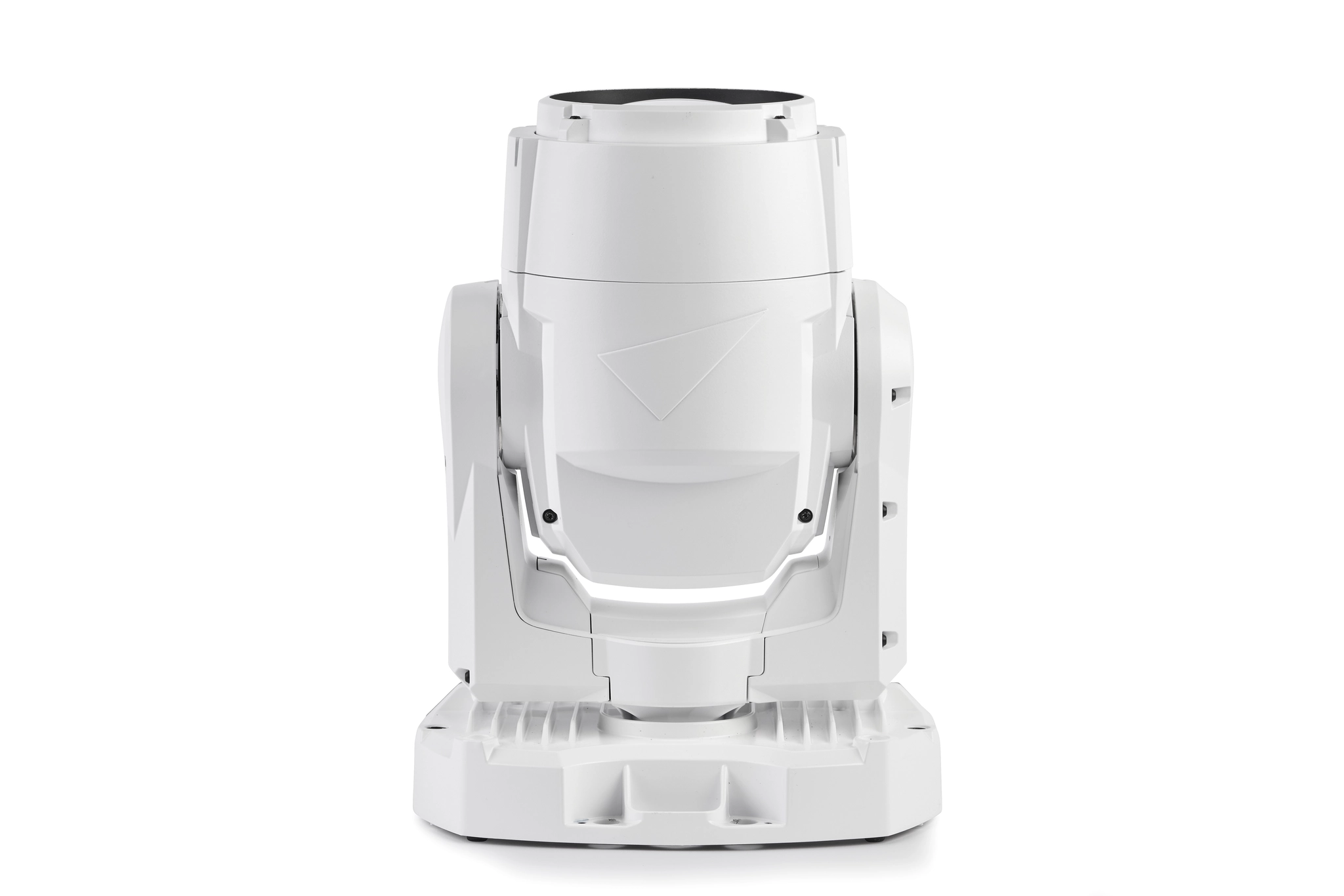

MAC One (biały) w opakowaniu kartonowym
