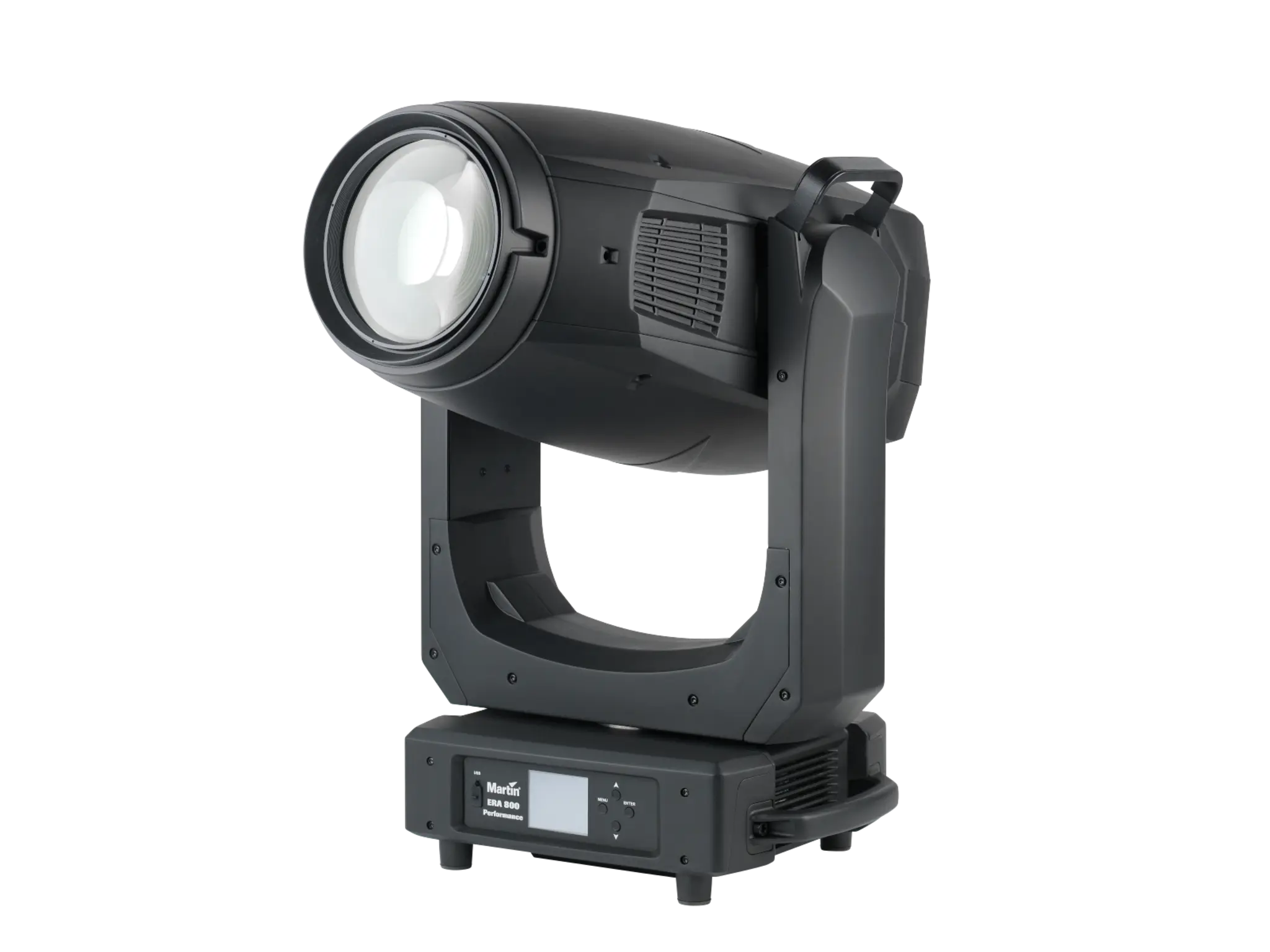

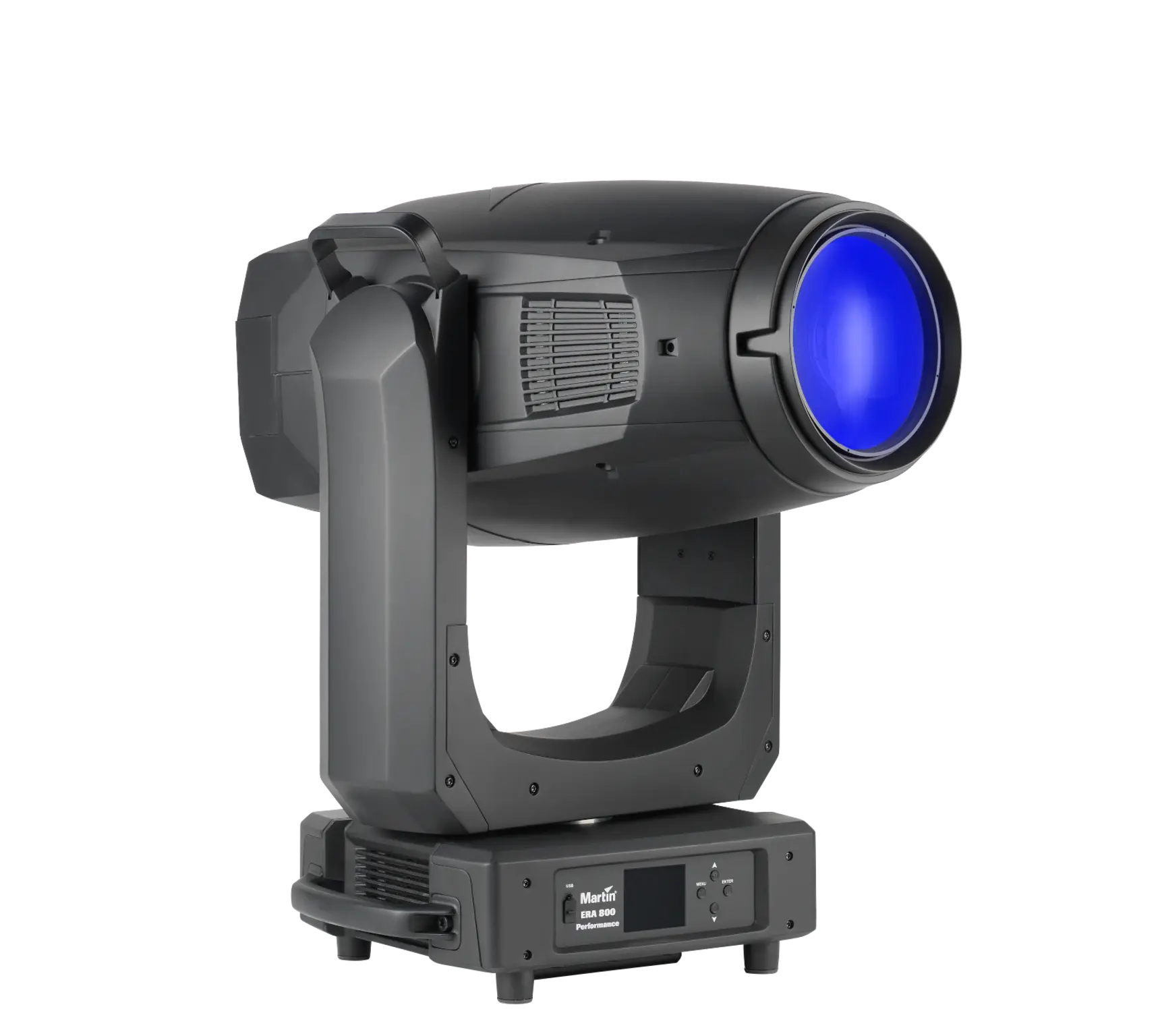

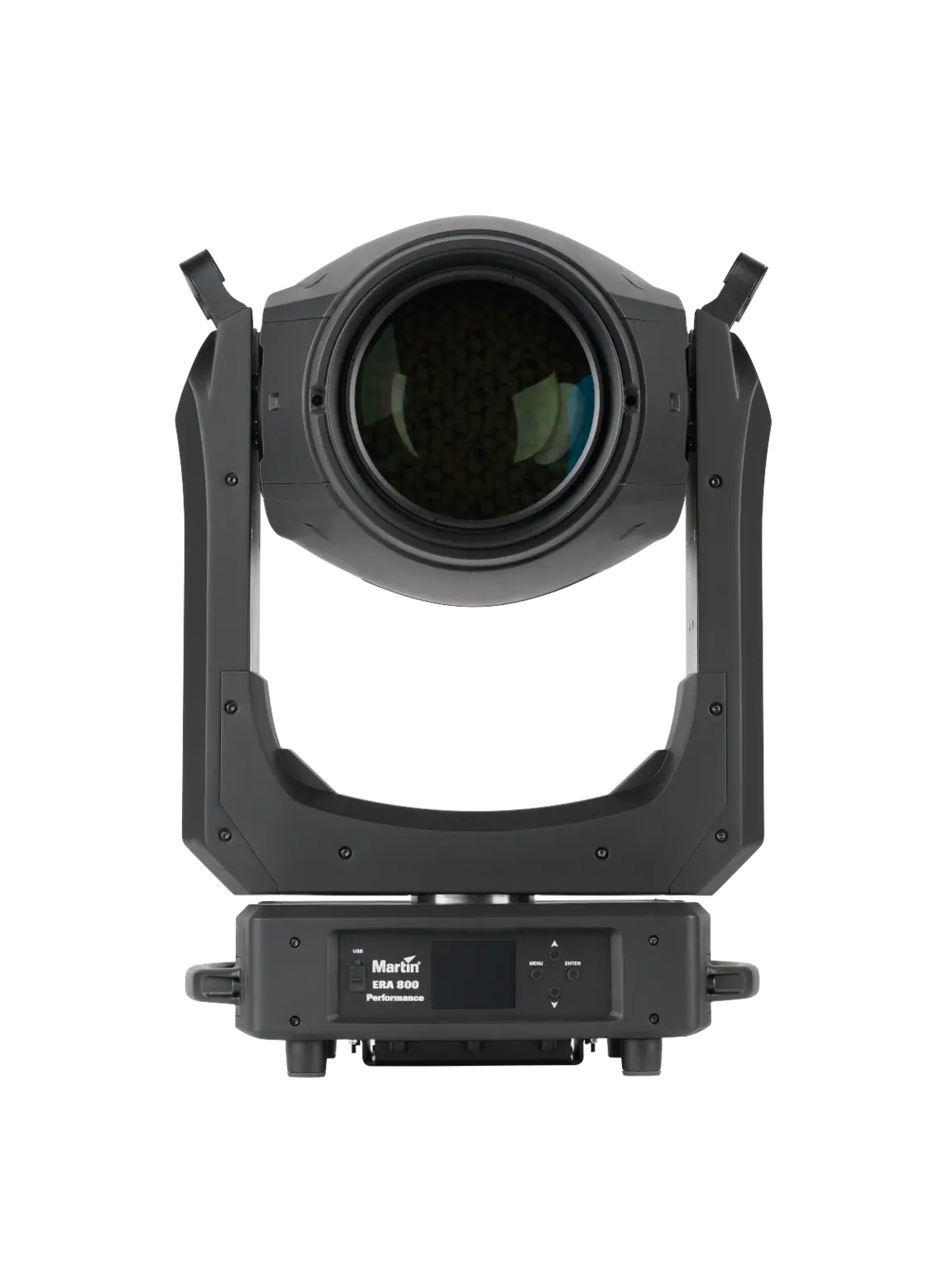

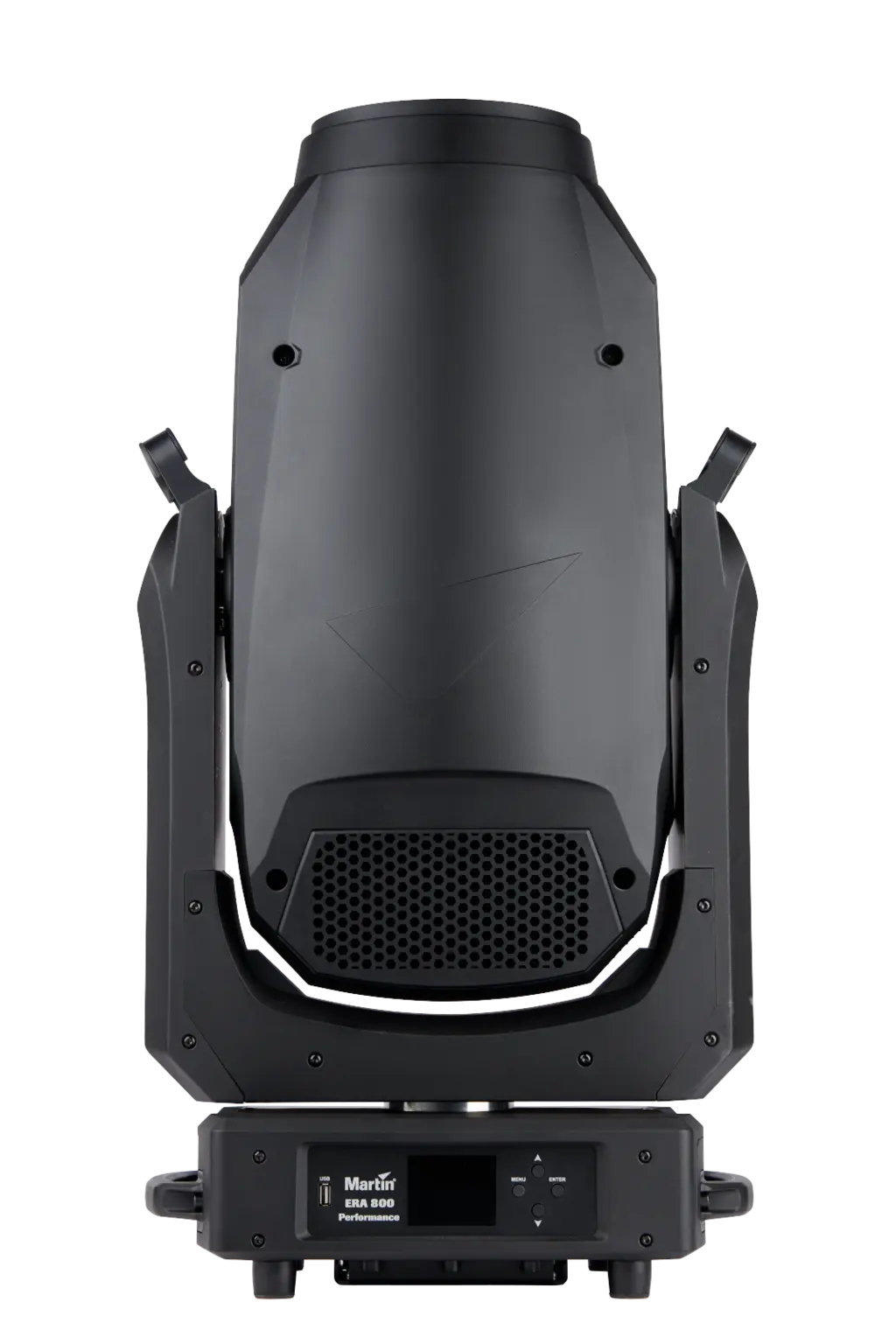

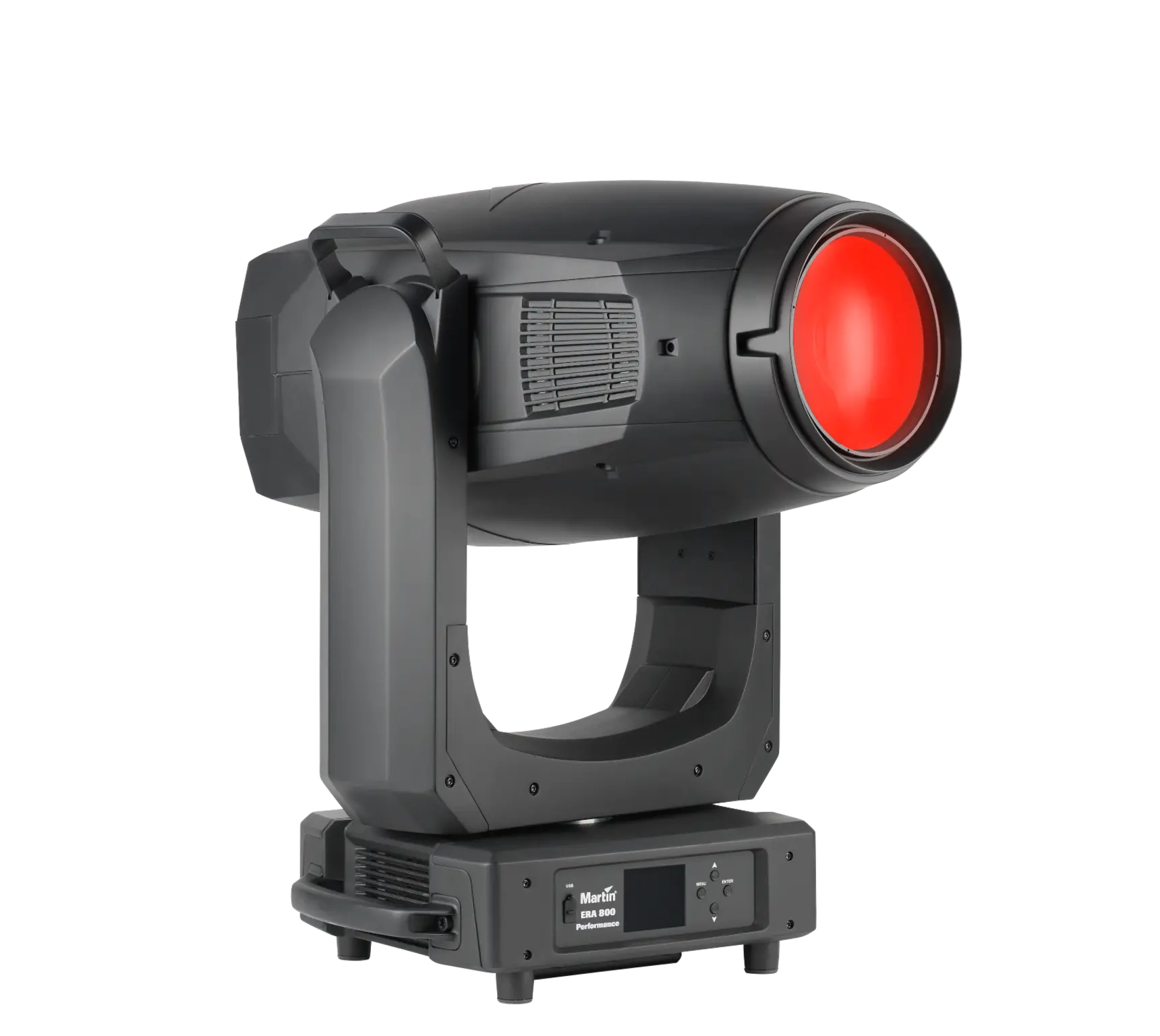

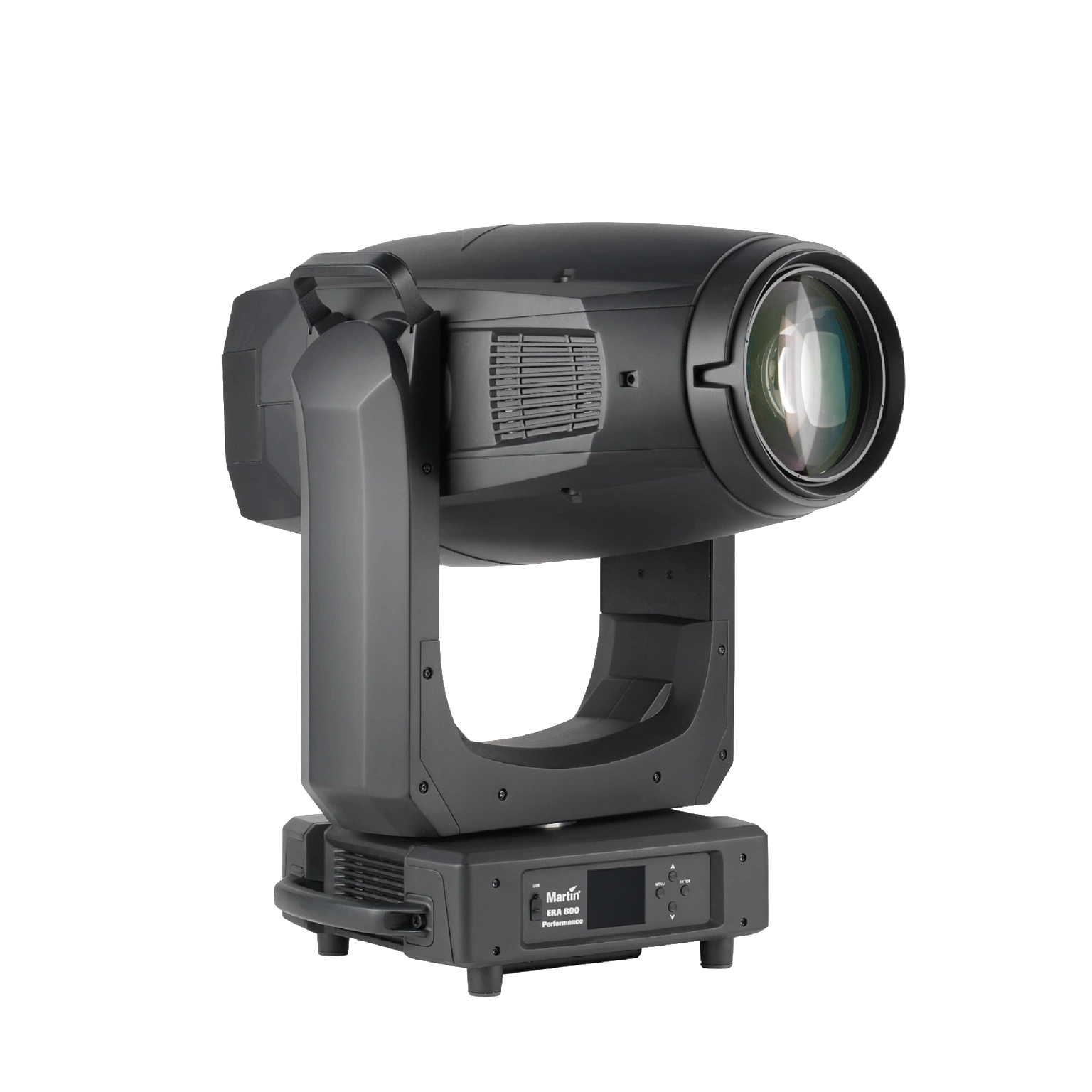

Zaprojektowana z myślą o zapotrzebowaniu na ultrajasną, kompaktową i przystosowaną do tras koncertowych głowicę ruchomą, Martin ERA 800 Performance łączy bogaty zestaw funkcji z wytrzymałą konstrukcją i korzystnym stosunkiem ceny do możliwości, czyniąc ją idealnym rozwiązaniem dla branży rozrywkowej i rynku rentalowego.



Urządzenie wyposażone jest w wysoce wydajne, superjasne białe źródło LED o mocy 800 W, generujące jasną, ostrą projekcję gobosów o temperaturze barwowej 6500 K i równomiernym rozkładzie światła. Dodatkowe funkcje obejmują zoom 1:8, elektroniczne ściemnianie i stroboskop, pełne mieszanie barw CMY oraz niezależne koło kolorów, regulację temperatury barwowej, koło animacji, przysłonę (iris) do regulacji średnicy wiązki, a także stałe i obrotowe koła gobo. Zostały one wyposażone w popularne goba znane z serii Martin MAC, oferujące szeroką gamę efektów – szczególnie w połączeniu z dwoma obrotowymi pryzmatami oraz filtrami frost (lekki i mocny).



ERA 800 Performance posiada pełny system kadrowania (framing), który zapewnia projektantom oświetlenia dużą elastyczność i pozwala uzyskać precyzyjnie zdefiniowane kształty światła na scenie.



Idealna do dużych produkcji scenicznych i wydarzeń na stadionową skalę, Martin ERA 800 Performance sprawdzi się w wielu zastosowaniach wymagających niezwykle jasnej, a jednocześnie wyjątkowo wszechstronnej profilowej głowicy LED o niemal nieograniczonym potencjale projektowym i użytkowym.



CECHY

• Jasne źródło światła LED 800 W / 6500 K
• Strumień świetlny: 34 000 lumenów
• Precyzyjna optyka z równomiernym polem świecenia (flat field)
• Szybki zoom w zakresie 1:8
• Szeroka, „mięsista” wiązka dzięki soczewce przedniej o średnicy 160 mm
• Mieszanie barw CMY – nasycone kolory i bogata paleta barw dopasowana do serii Martin MAC
• Liniowy CTO – płynna regulacja temperatury barwowej od światła dziennego do żarowego oraz rozszerzenie palety CMY
• Koło kolorów z 6 filtrami – dodatkowy wybór kolorów oraz efekty split color
• Pełny system kadrowania (Curtain Framing) z możliwością obrotu całego układu o ±60° dla elastycznego kształtowania wiązki
• 6 obrotowych i indeksowanych gobo – renomowane szklane gobo Martin
• 7 statycznych gobo umożliwiających efektowne przejścia (morphing)
• Koło animacji z ciągłym obrotem w obu kierunkach
• Iris – szybka i precyzyjna regulacja średnicy wiązki
• Dwie pryzmy – czteropłaszczyznowa i liniowa – z kontrolą obrotu i indeksowania dla dynamicznych efektów
• Lekki frost – delikatne zmiękczenie wiązki z zachowaniem widoczności gobo i miękką krawędzią
• Mocny frost – do efektów typu wash
• Kompaktowa konstrukcja o niskiej masie



SPECYFIKACJA TECHNICZNA

PARAMETRY FIZYCZNE

Masa: 41,0 kg

Minimalna odległość między środkami w przypadku montażu obok siebie: 730 mm

Długość (głowica): 608 mm

Długość (podstawa): 416 mm

Szerokość (podstawa): 290 mm

Szerokość (w poprzek jarzma): 431 mm

Wysokość (głowica w pozycji pionowej): 802 mm

Wysokość (maksymalna): 851 mm



EFEKTY DYNAMICZNE

Mieszanie kolorów: CMY, niezależnie regulowane w zakresie 0–100%

Koło kolorów: 6 filtrów kolorowych plus otwarte

Animacja gobo: koło animacji, indeksowanie, ciągły obrót ze zmienną prędkością i kierunkiem

Obrotowe koło gobo: 6 gobo plus otwarte, obrót koła, obrót gobo, indeksowanie i drgania

Statyczne koło gobo: 7 gobo plus otwarte, indeksowanie koła, obrót i drgania

Przesłona irysowa: 0–100%

Zoom: zmotoryzowany

Regulacja temperatury barwowej: zmienna 6500–2700 K

Kadrowanie: obrotowy moduł kadrowania, +/-60°, z 4 indywidualnie sterowanymi pełnymi listwami kadrowania o zmiennym kącie i położeniu.

Pryzmat: 2 obrotowe/indeksujące pryzmaty (4-fasetowy pryzmat okrągły i 6-fasetowy liniowy)

Frost: efekt miękkiego zamglenia i efekt silnego zamglenia

Elektroniczne ściemnianie: 0–100%, cztery opcje krzywej ściemniania

Elektroniczny efekt migawki: efekt stroboskopowy, efekty impulsowe, natychmiastowe otwarcie i zaciemnienie

Panorama: 540°, regulacja zgrubna i precyzyjna oraz prędkość

Tilt: 260°, regulacja zgrubna i precyzyjna oraz prędkość

Ostrość: zmotoryzowana



STEROWANIE I PROGRAMOWANIE

Opcje sterowania: DMX

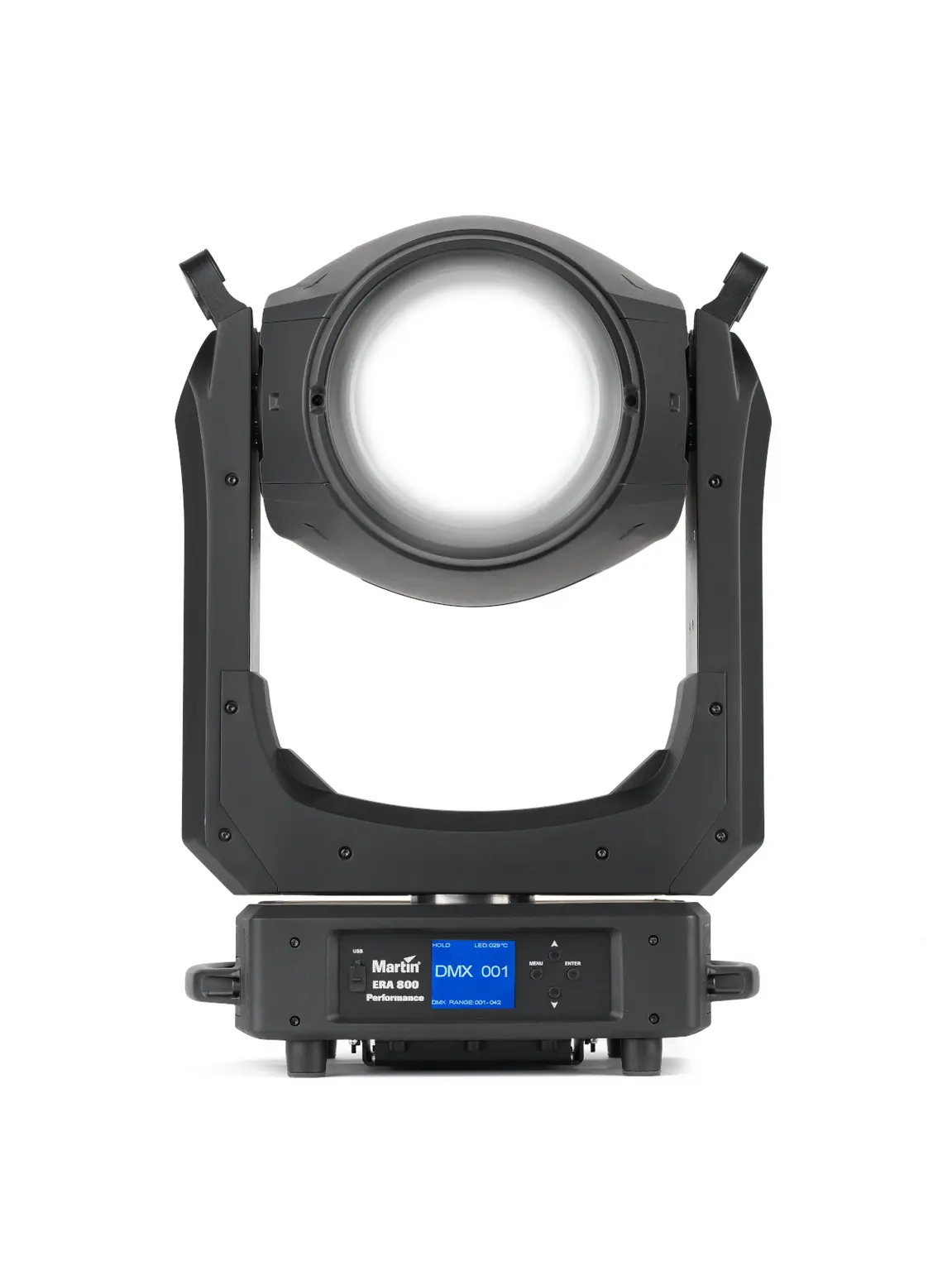

Ustawianie i adresowanie: Panel sterowania z podświetlanym wyświetlaczem LCD

Sterowanie 16-bitowe: Ściemnianie, CMY, CTO, Zoom, Ostrość, Obrót i pochylenie

Kanały DMX: 42

Zgodność z DMX: USITT DMX512/1990

Zgodność z RDM: ANSI/ESTA E1.20

Transceiver: Optoizolowany RS-485



OPTYKA

Średnica przedniej soczewki: 160 mm

Zakres zoomu: 7° – 56° (1:8)

Źródło światła: silnik LED o mocy 800 W

Minimalna żywotność diod LED: 20 000 godzin (dla >70% strumienia świetlnego)*

Binning: ścisłe binningowanie kolorów i strumienia świetlnego

*Dane producenta uzyskane w warunkach testowych producenta



DANE FOTOMETRYCZNE

Strumień świetlny silnika świetlnego: 70 000 lumenów

Częstotliwość odświeżania diod LED: 3600 Hz

Standard

Strumień świetlny oprawy: 35 000 lumenów

CRI (wskaźnik oddawania barw): >70

CQS (skala jakości barw): >67

TM-30 Rf (wskaźnik wierności IES TM-30-15): >65

TM-30 Rg (wskaźnik gamutu IES TM-30-15): >93

TLCI (wskaźnik spójności oświetlenia telewizyjnego): >44

CCT: 6900 K (+/- 250 K)

Szczytowa światłość światła: 1 870 000 cd

Z opcjonalnym filtrem zwiększającym CRI

Strumień świetlny oprawy: 25 000 lumenów

CRI (wskaźnik oddawania barw): >79

CQS (skala jakości barw): >76

TM-30 Rf (wskaźnik wierności IES TM-30-15): >77

TM-30 Rg (wskaźnik gamutu IES TM-30-15): >98

TLCI (wskaźnik spójności oświetlenia telewizyjnego): >57

CCT: 6500 K (+/- 250 K)

Szczytowa światłość światła: 1 276 000 cd



* Wszystkie dane fotometryczne zmierzone w stanie ustalonym (30 minut rozgrzewania) w temperaturze otoczenia 25°C.



KONSTRUKCJA

Obudowa: termoplastyczny materiał o wysokiej odporności na uderzenia i trudnopalny

Kolor: czarny

Stopień ochrony: IP20



GOBO

Maksymalna średnica obrazu: 25 mm

Materiał gobo: Borofloat 33

Średnica zewnętrzna: 30,0 mm +0 / -0,2 mm

Maksymalna grubość gobo: 1,1 mm

Powłoka: grube matowe aluminium



INSTALACJA

Punkty montażowe: 2 pary punktów 1/4 obrotu dla wsporników omega o rozstawie 106 mm

Lokalizacja: Tylko w suchym miejscu, musi być przymocowany do powierzchni lub konstrukcji

Orientacja: Dowolna

Minimalna odległość od materiałów palnych: 0,2 m

Minimalna odległość od oświetlonych powierzchni: 2,0 m

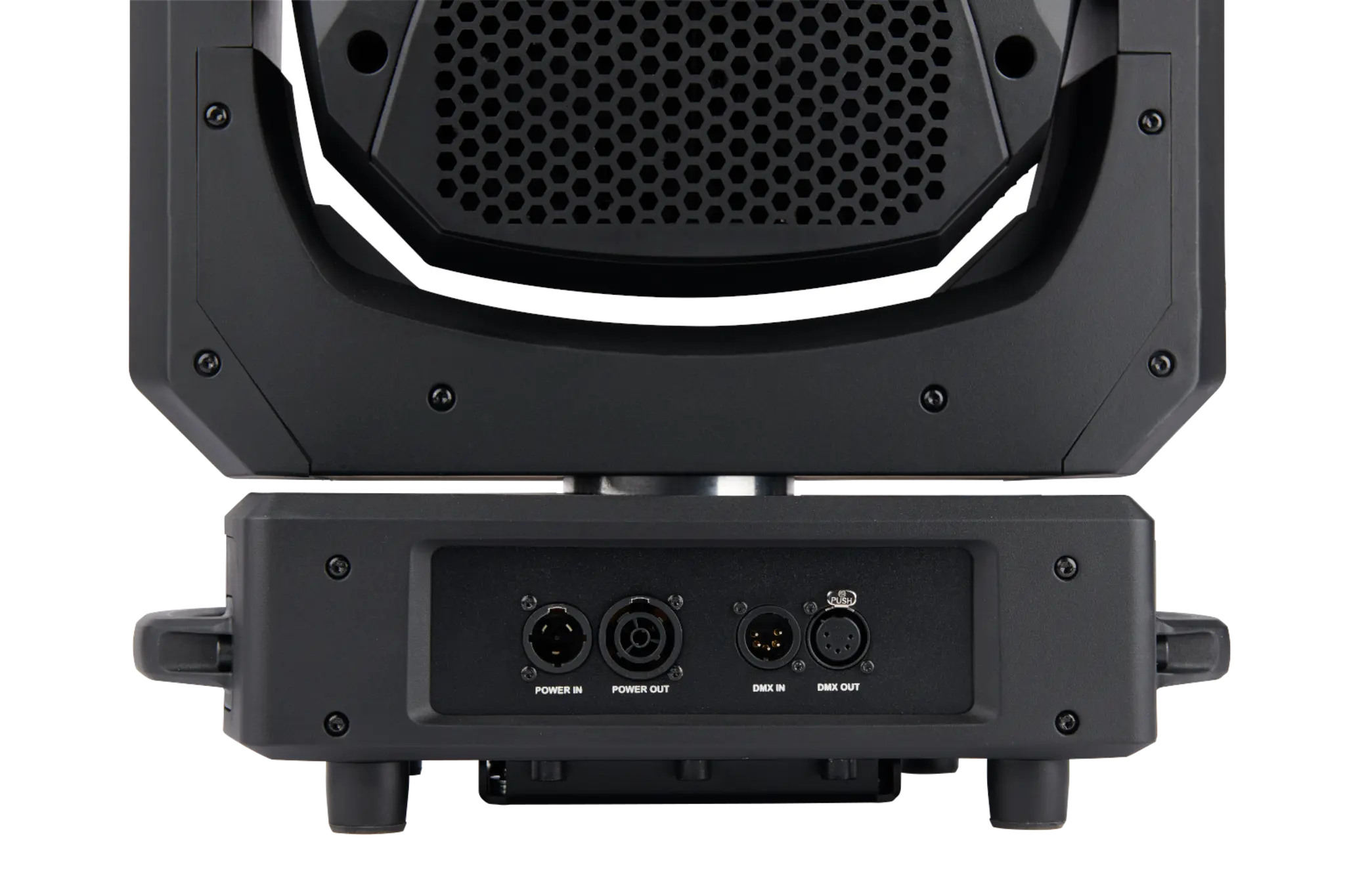

POŁĄCZENIA

Wejście/wyjście danych DMX i RDM: 5-pinowe złącze XLR z blokadą

Wejście zasilania sieciowego AC: gniazdo Neutrik TRUE1, obsługujące złącze TRUE1 NAC3FX-W (TOP)

Przejście zasilania sieciowego AC: gniazdo Neutrik TRUE1, obsługujące złącze TRUE1 NAC3MX-W (TOP)



ZASILANIE

Zasilanie prądem przemiennym: 100–240 V AC nominalnie, 50/60 Hz

Zasilacz: elektroniczny przełączalny z automatycznym wyborem zakresu

Typowy prąd rozruchowy RMS w połowie cyklu przy 230 V, 50 Hz: 10,3 A

Współczynnik mocy: 0,99 przy 120 V; 0,97 przy 230 V

Typowy pobór prądu: 10,8 A przy 120 V; 5,5 A przy 230 V *

Pobór mocy

Maksymalny: 1397 W

Typowy: 1270 W *

W stanie spoczynku: 64 W *

* Pomiary wykonane przy napięciu nominalnym. Dopuszczalne odchylenie +/- 10%.

Typowy: pełna moc wyjściowa biała, brak ruchomych elementów, regulowana prędkość wentylatora.

W stanie spoczynku: brak mocy wyjściowej, brak ruchomych elementów, regulowana prędkość wentylatora.



TERMICZNE

Chłodzenie: wymuszony obieg powietrza (regulowana temperatura, niski poziom hałasu)

Maksymalna temperatura otoczenia (Ta max.): 40° C

Minimalna temperatura otoczenia (Ta min.): 0° C

Maksymalna temperatura powierzchni, stan ustalony, przy temperaturze otoczenia 40° C: 75° C

Całkowite rozpraszanie ciepła (obliczone, +/- 10%): 4340 BTU/godz.



DANE AKUSTYCZNE

Poziom ciśnienia akustycznego (LpA) w odległości 1 m (domyślny tryb regulacji wentylatora, pełna wydajność): 41,4 dB(A)

Poziom ciśnienia akustycznego (LpA) w odległości 1 m (tryb stałej prędkości wentylatora, ultra niski): 37,7 dB(A)



ŚRODOWISKO

RoHS: zgodny

REACH: zgodny

WEEE: zgodny

Proposition 65: zgodny

Skuteczność (maksymalna wydajność): 30,2 lm/W

LWR*: 853 lm/kg

* LWR = stosunek strumienia świetlnego do masy



CERTYFIKATY

Globalny certyfikat CB/IECEE: IEC 60598-2-17 (IEC 60598-1)

Bezpieczeństwo UE: EN 60598-2-17 (EN 60598-1), EN 62471, EN 62493

EMC UE: EN 55015; EN 55032; EN 55035; EN 61000-3-2,-3; EN 61547

Bezpieczeństwo USA: UL 1573

EMC USA: FCC część 15 klasa B

Bezpieczeństwo Kanada: CSA C22.2 nr 166

EMC Kanada: ICES-003 klasa B, ICES-005 klasa B

Australia/Nowa Zelandia: RCM



ELEMENTY W ZESTAWIE

Dwa uchwyty typu Omega z łącznikami 1/4 obrotu do montażu klamer



PRODUKTY POKREWNE

Pakiet oprogramowania Martin Companion (w tym program do aktualizacji oprogramowania sprzętowego): bezpłatne pobranie ze strony www.martin.com

Interfejs sprzętowy Martin Companion Cable USB/DMX
