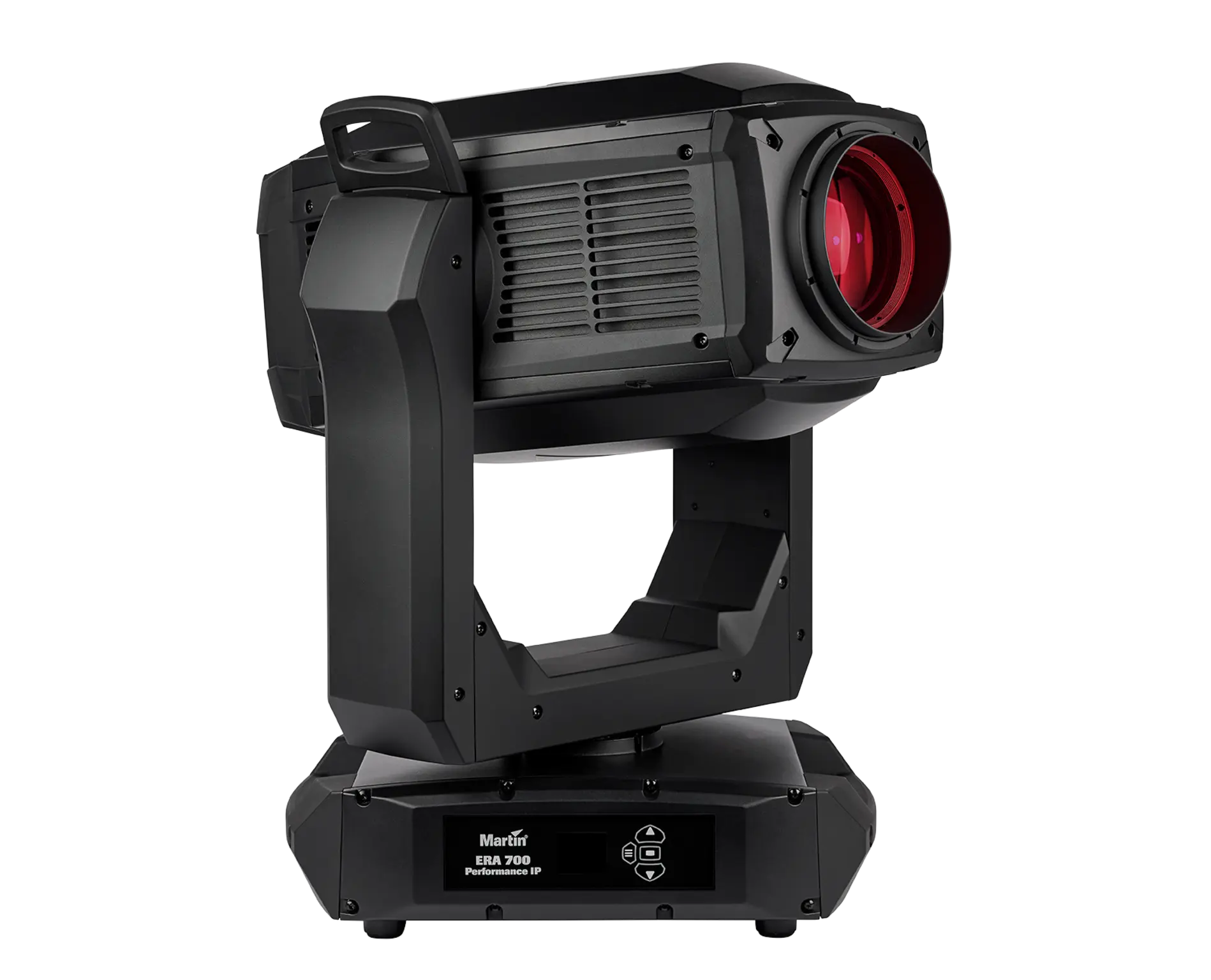

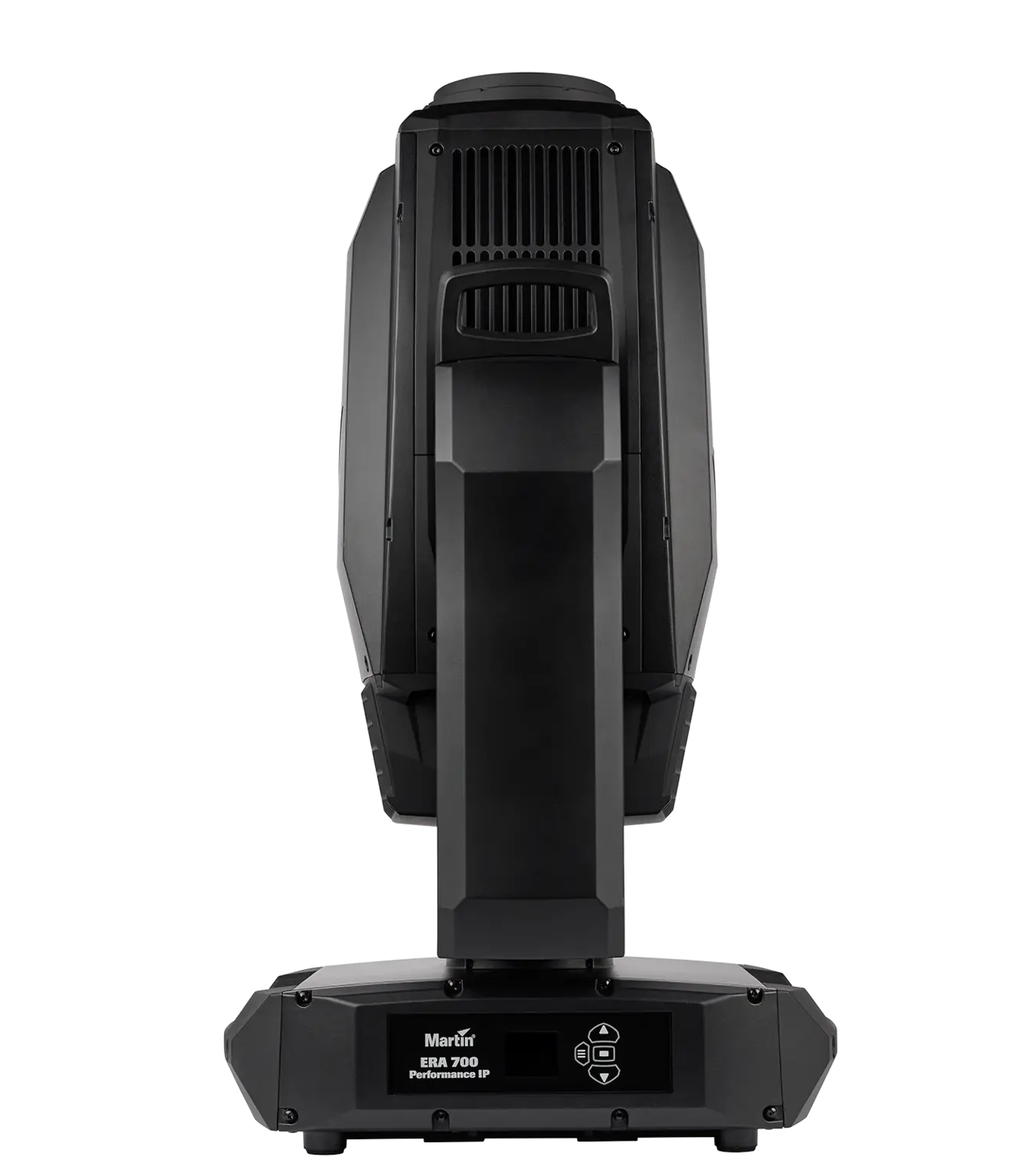

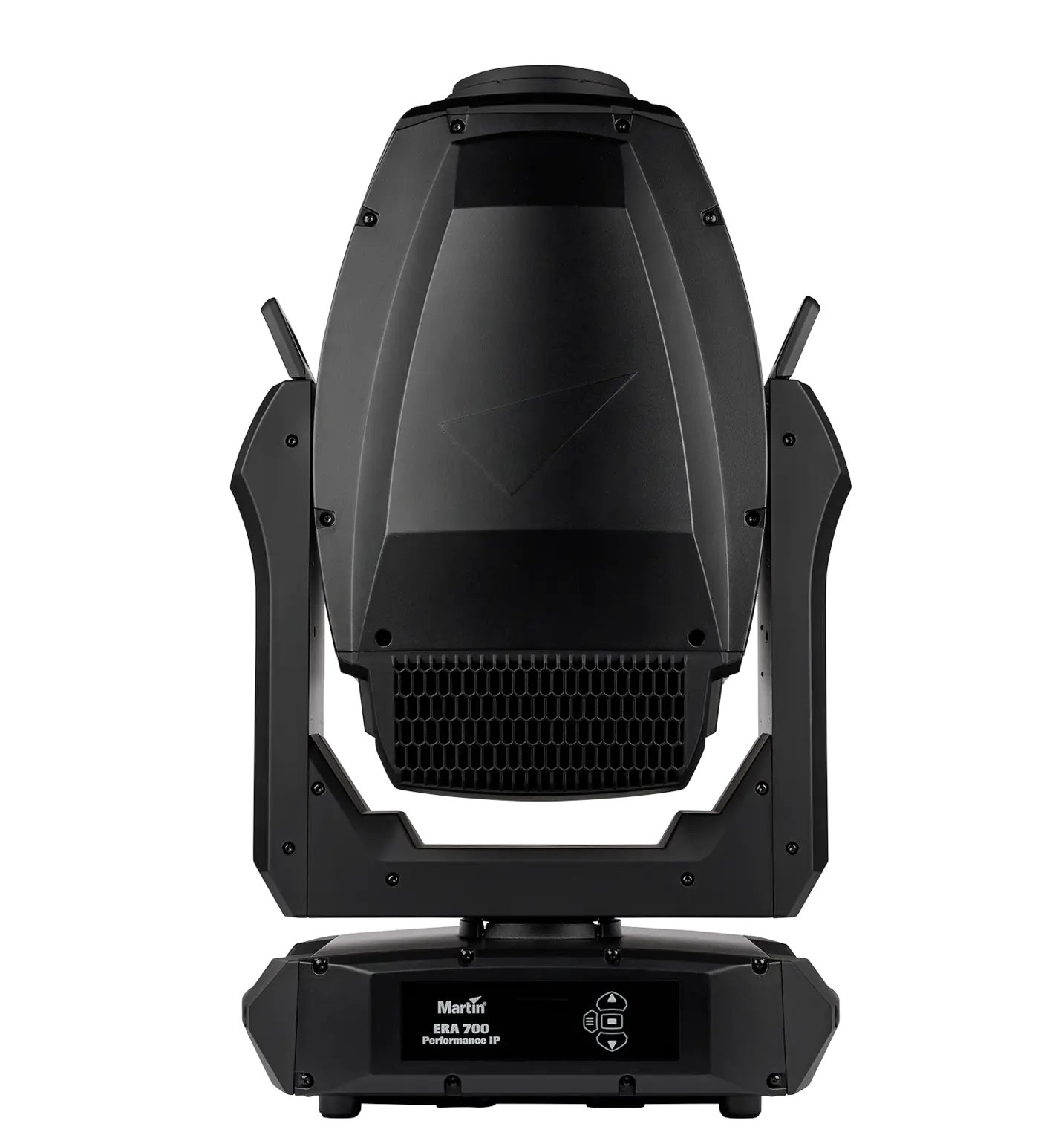

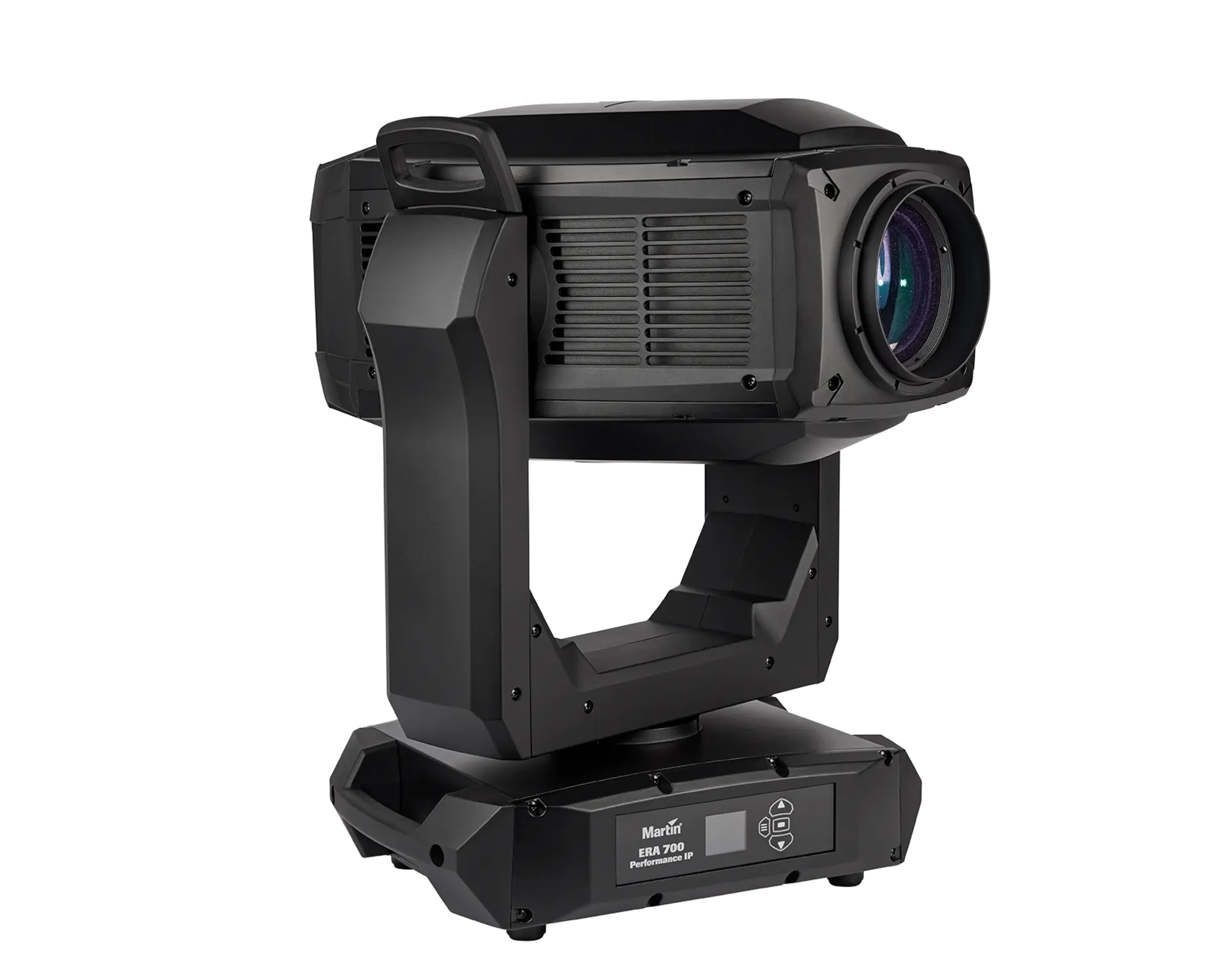

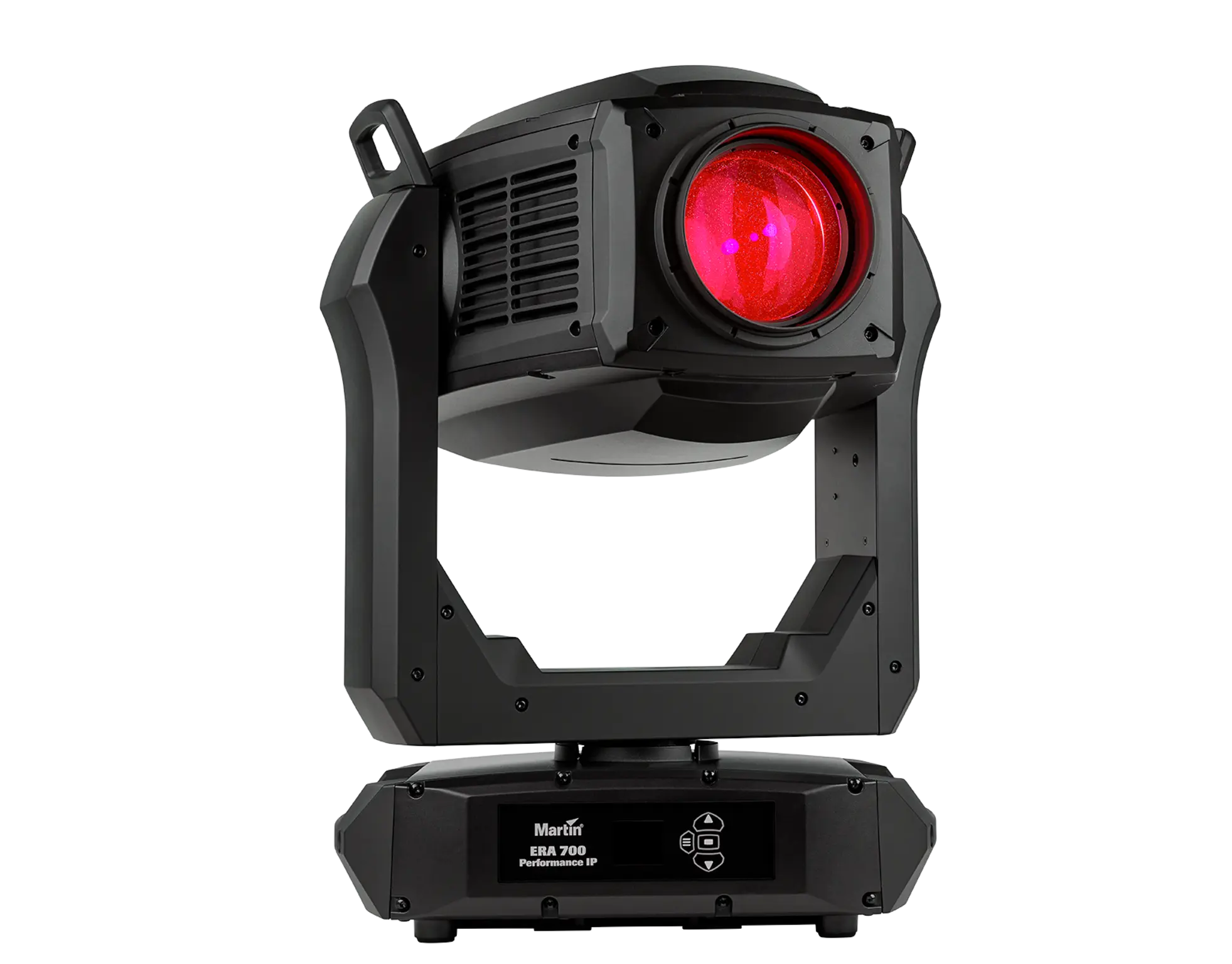

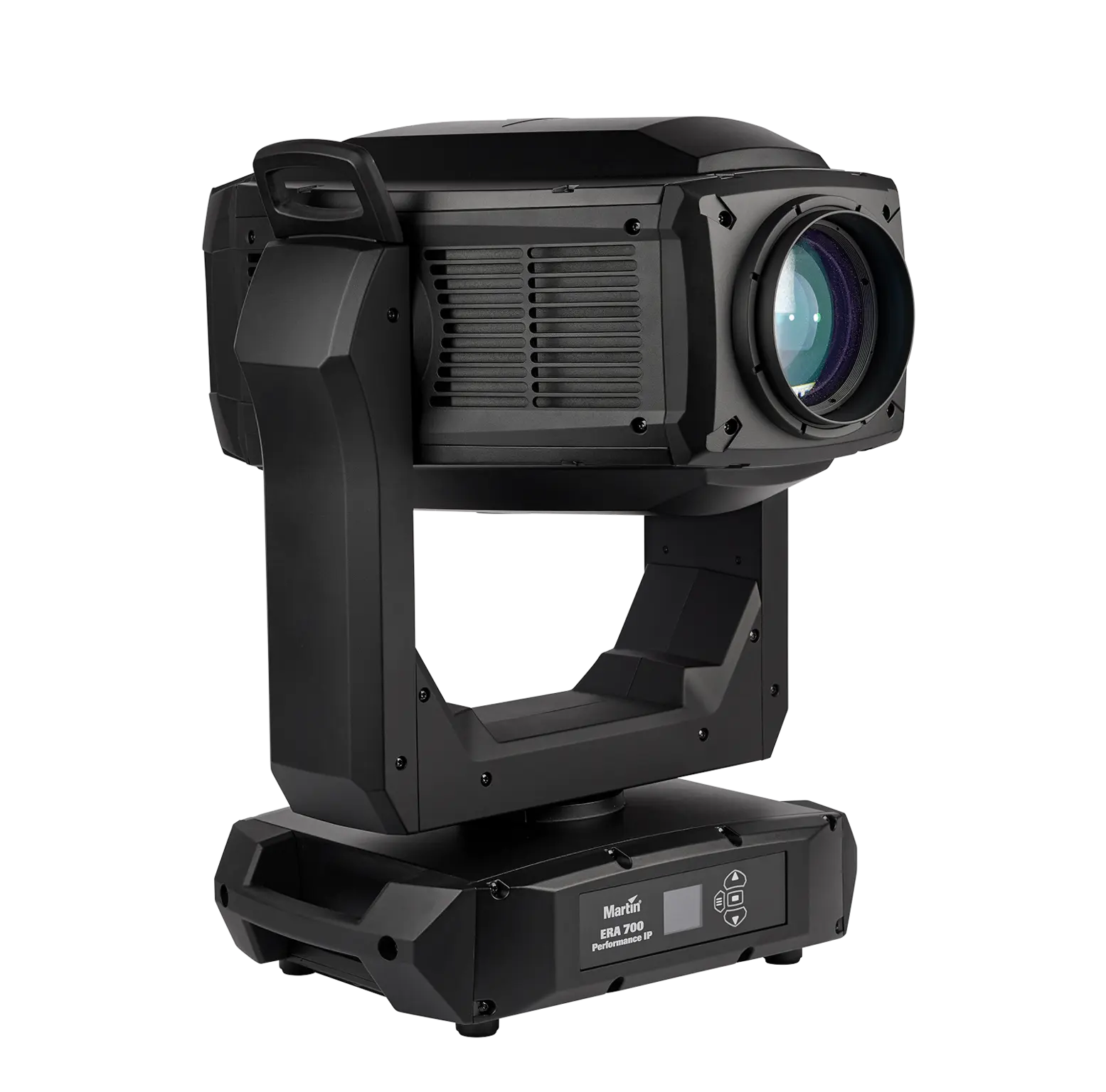

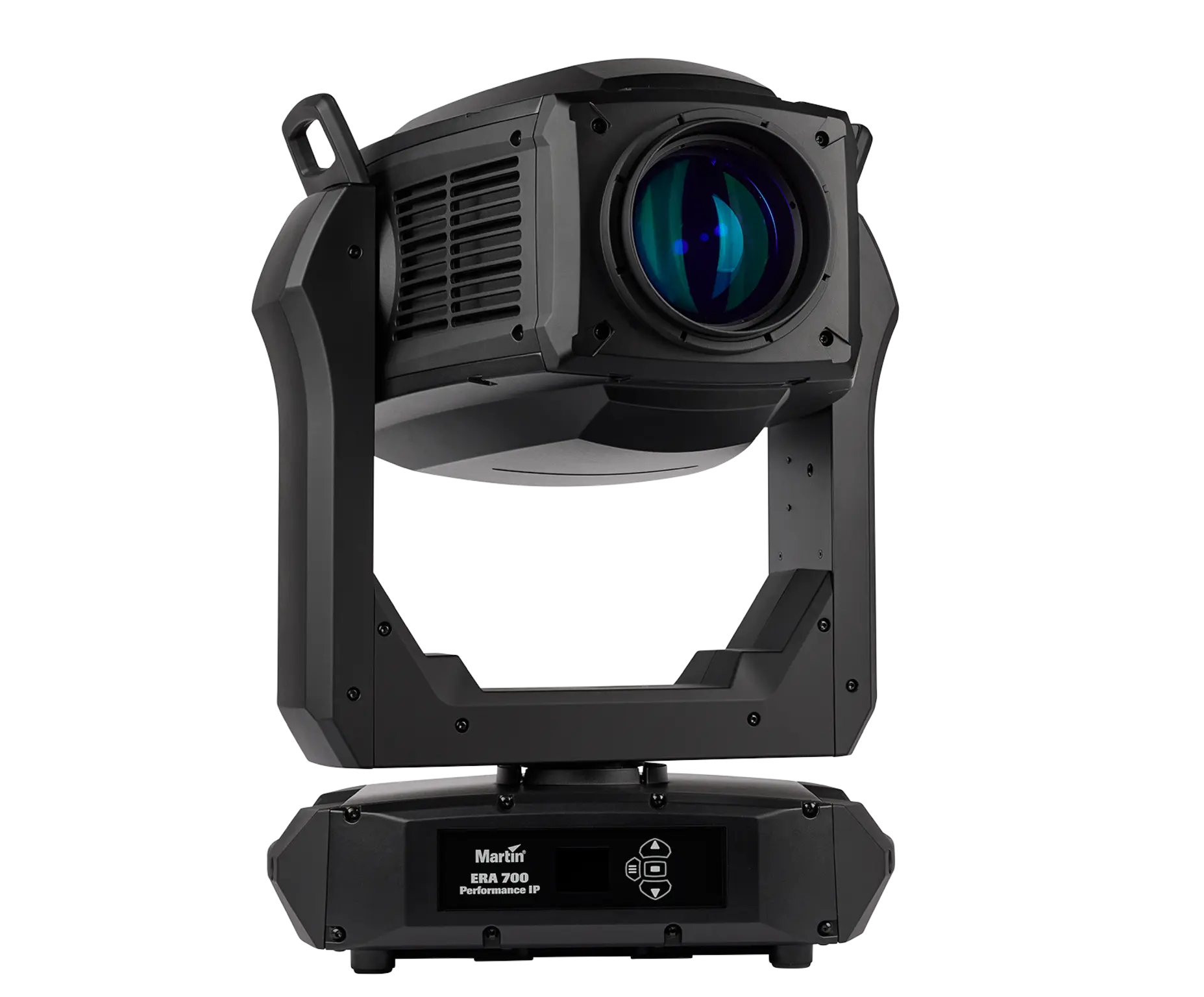

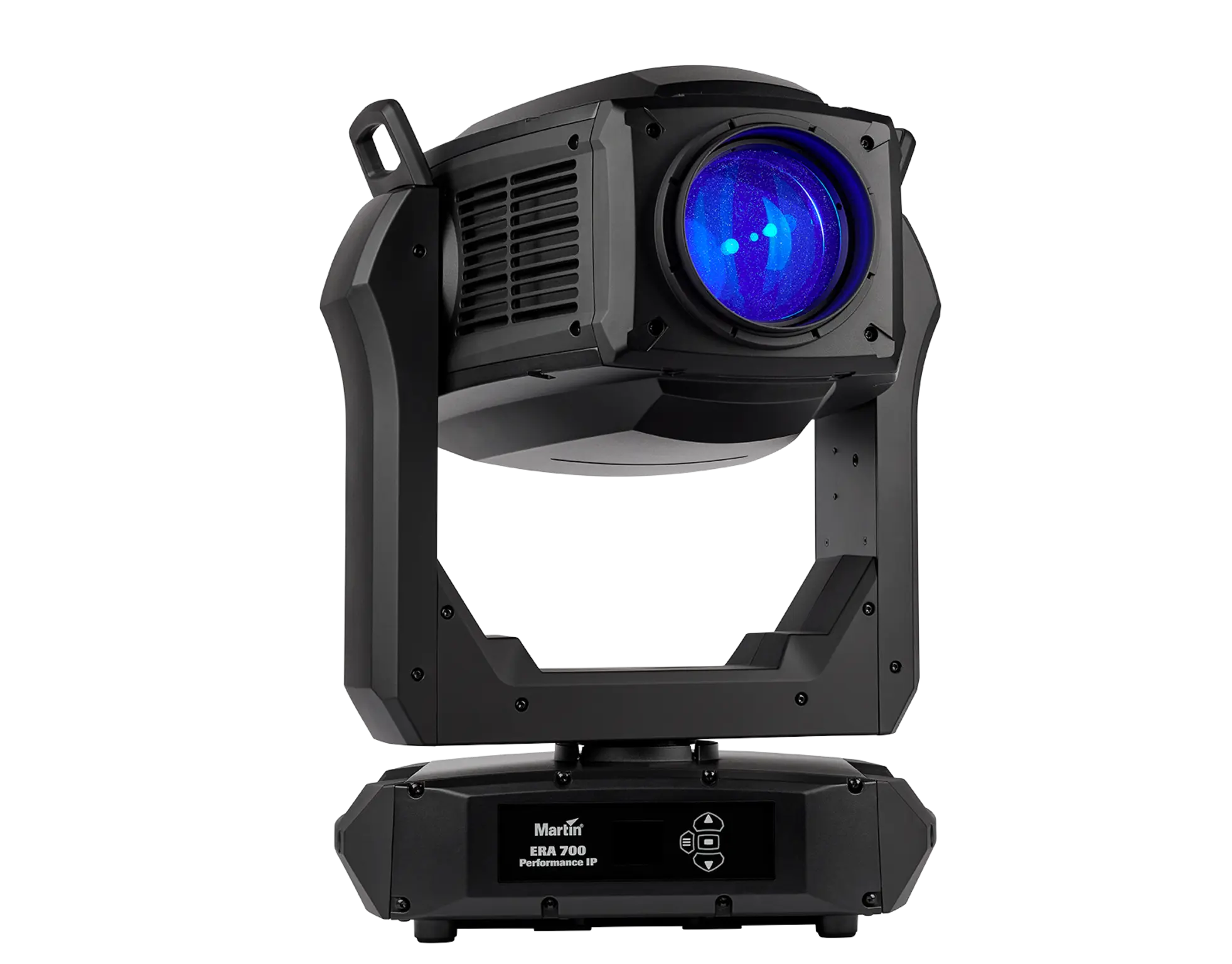

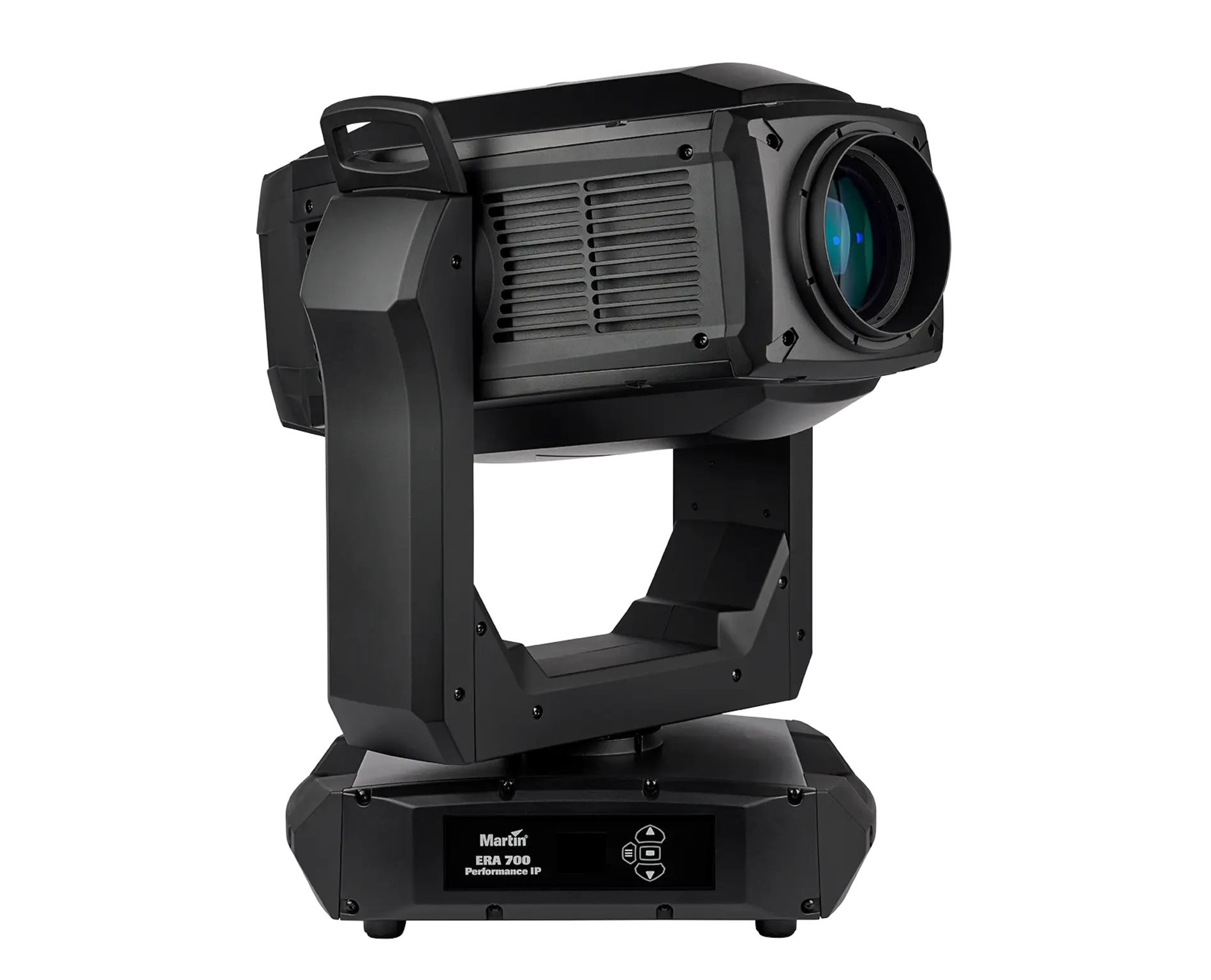

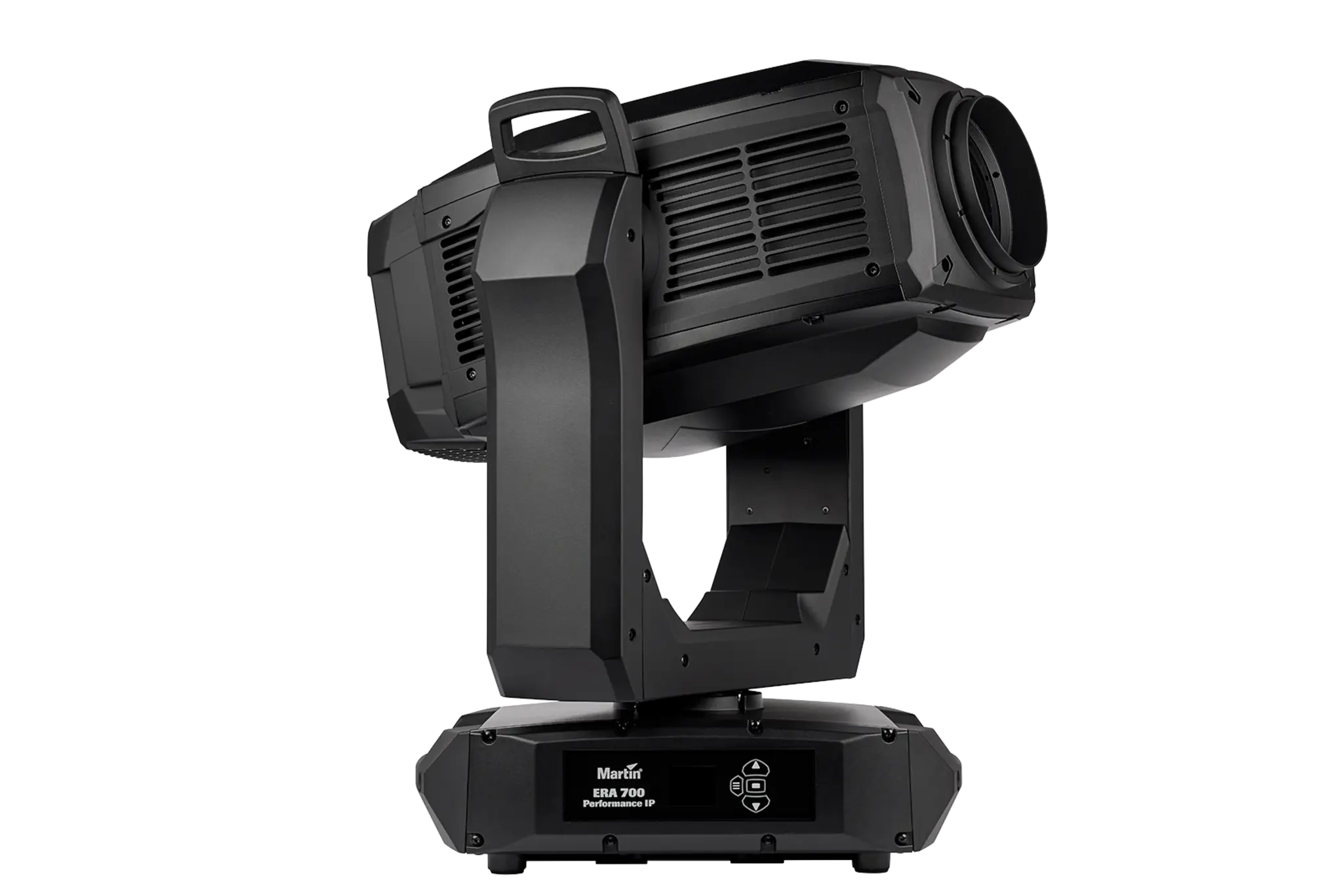

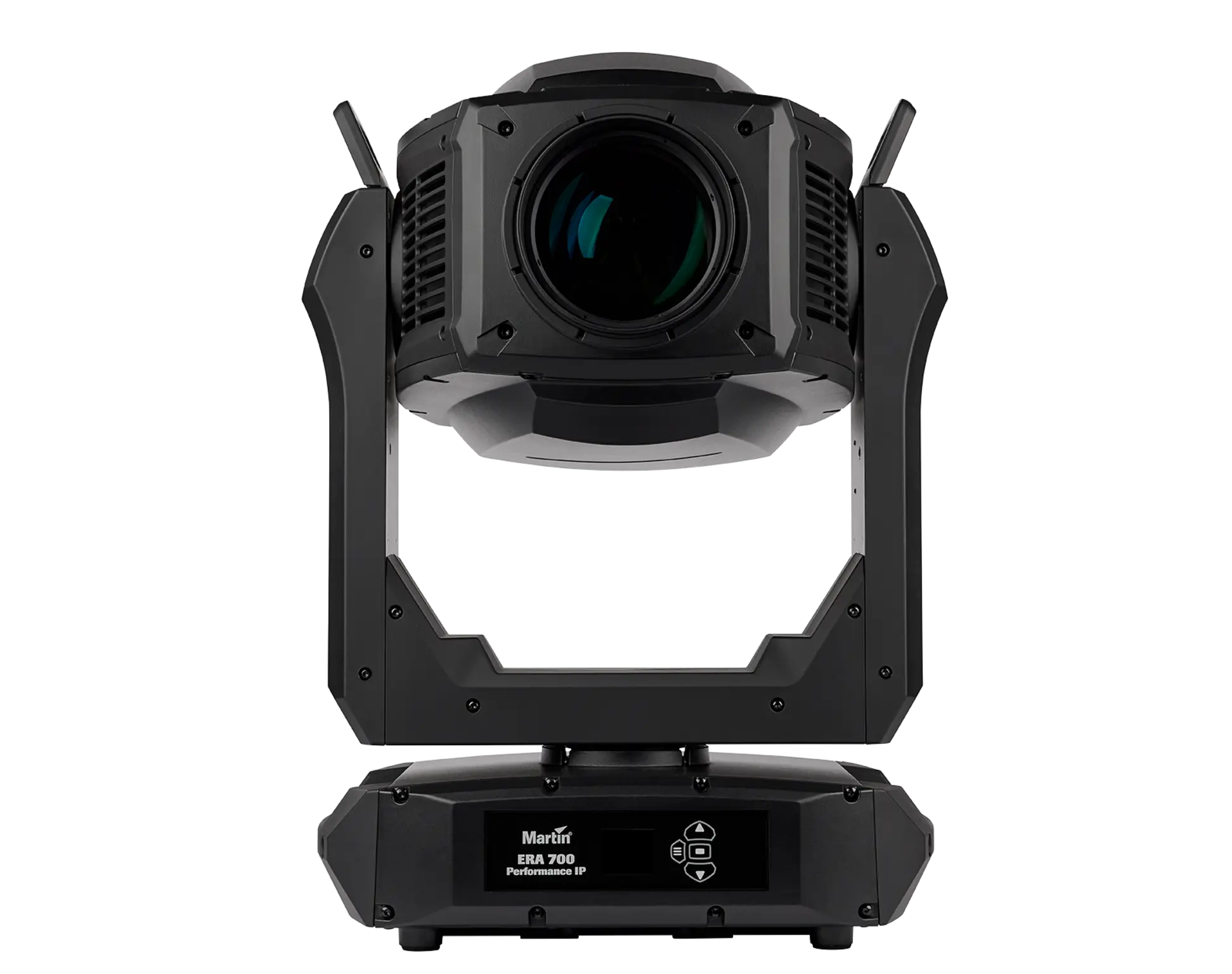

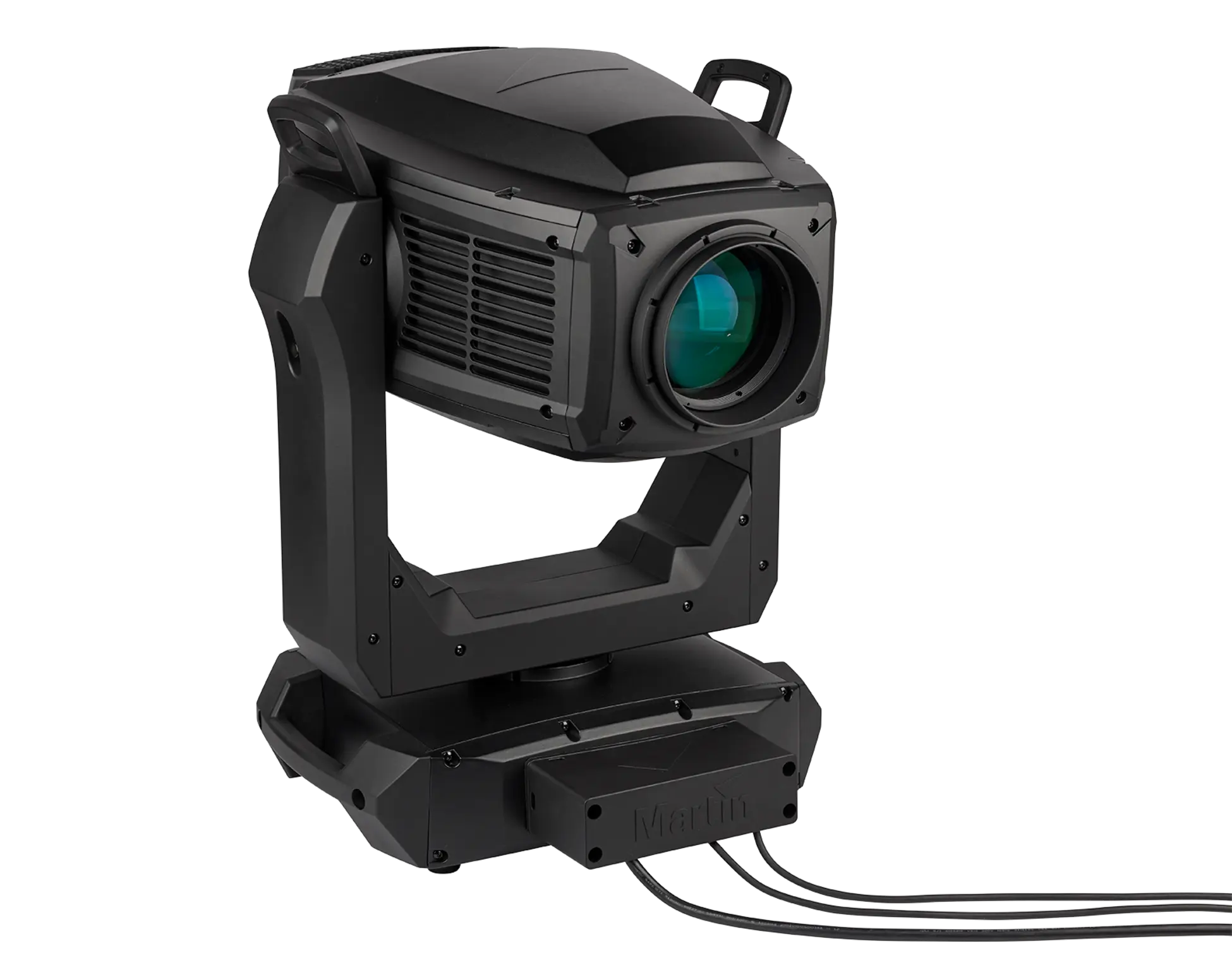

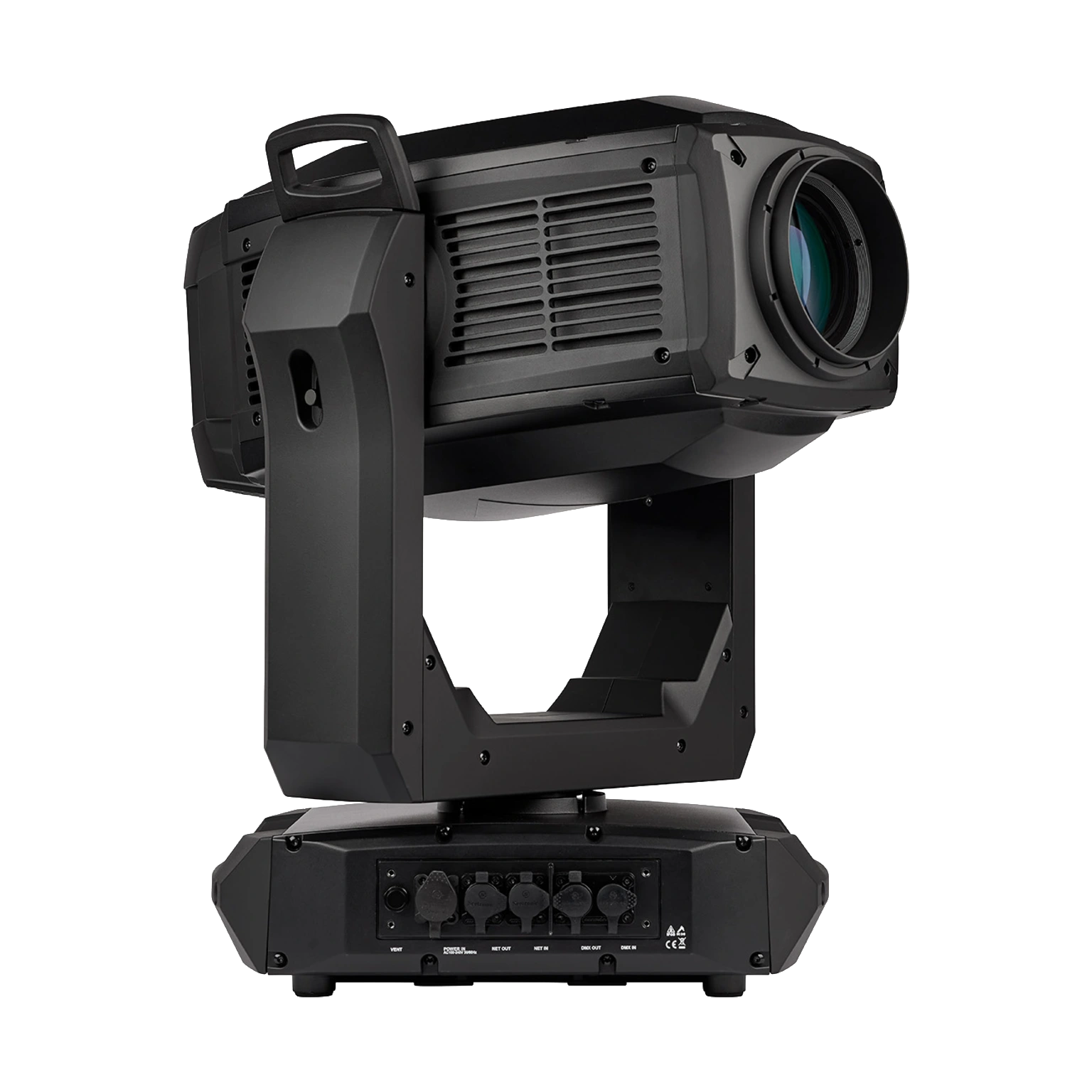

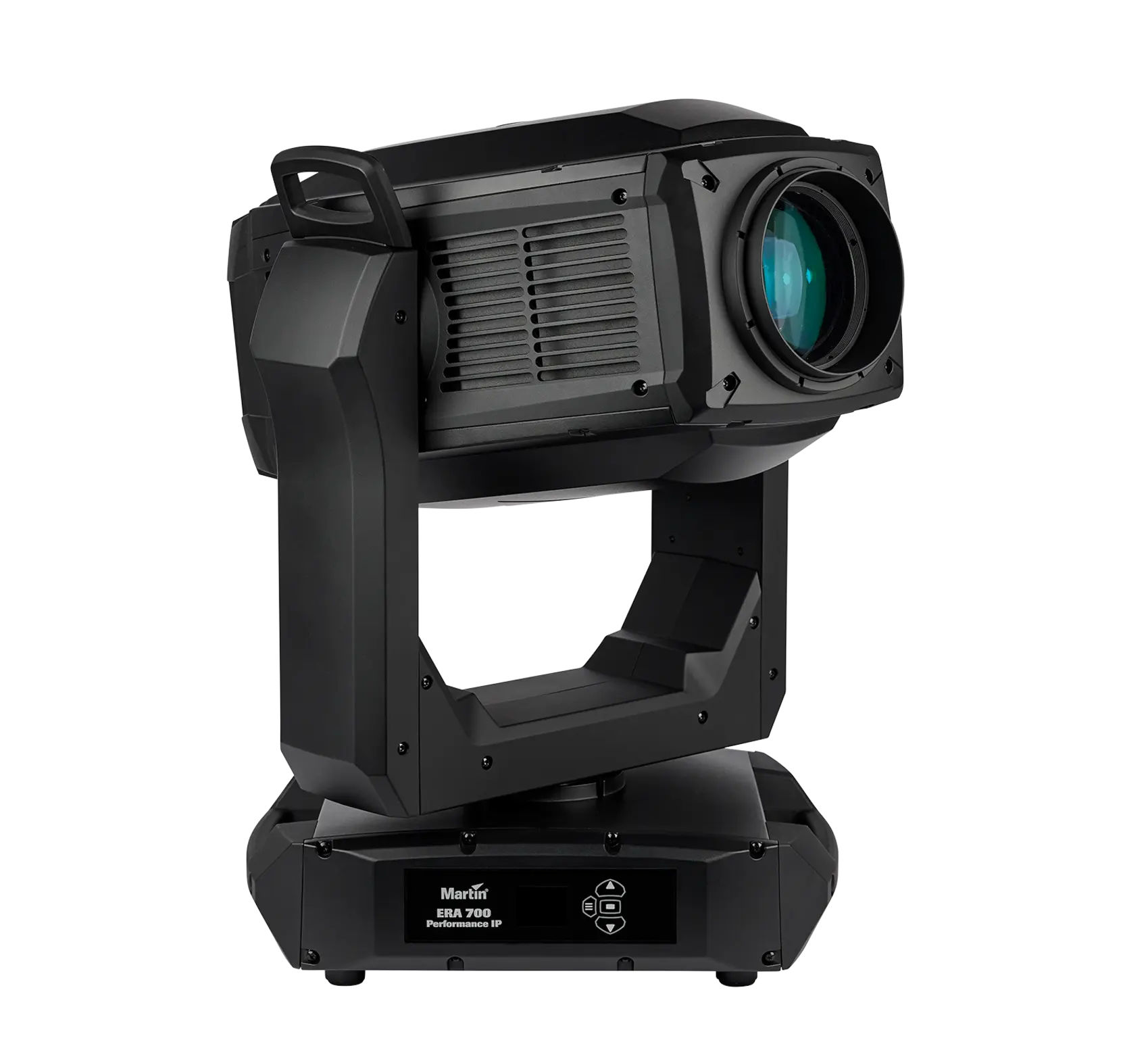

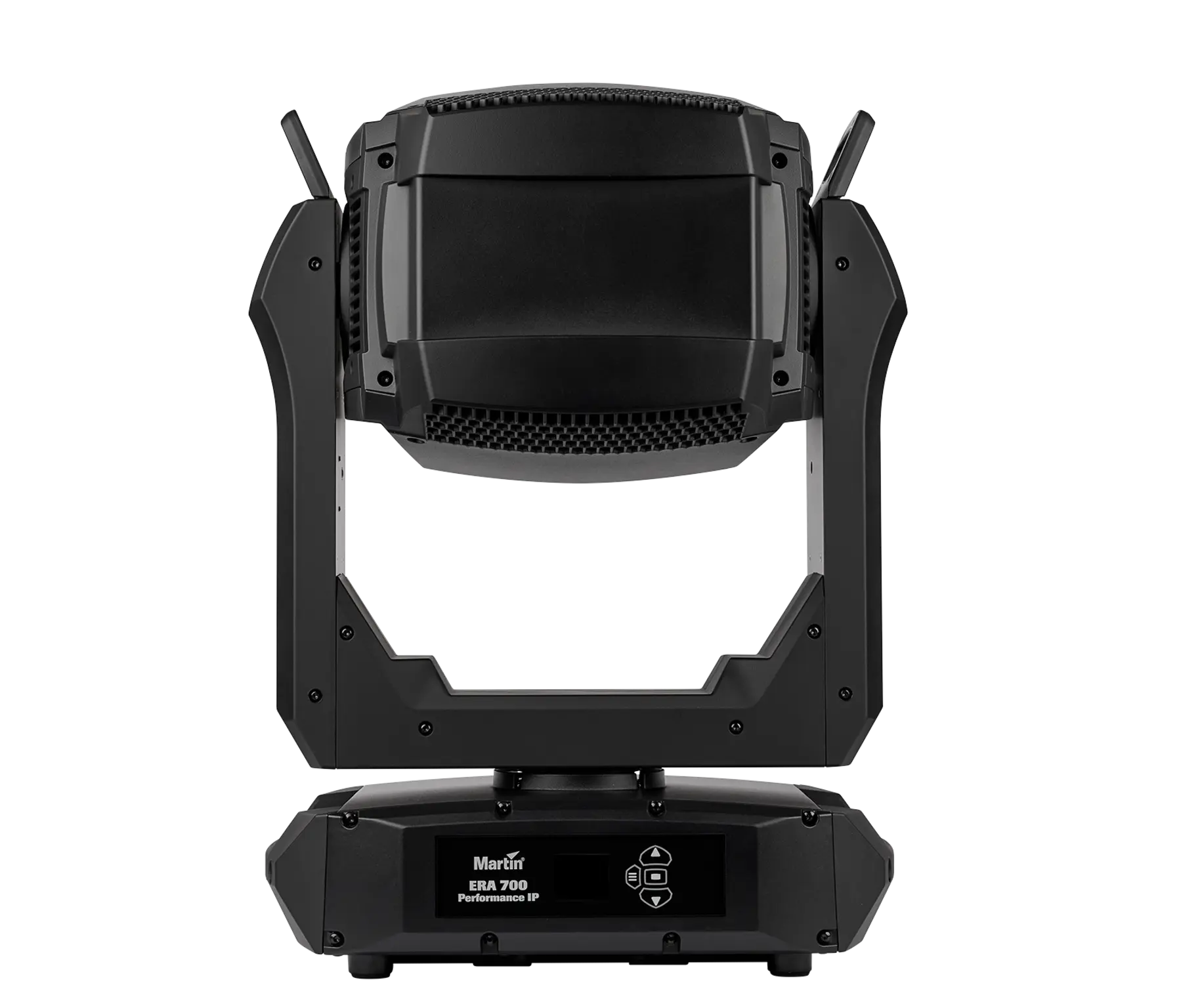

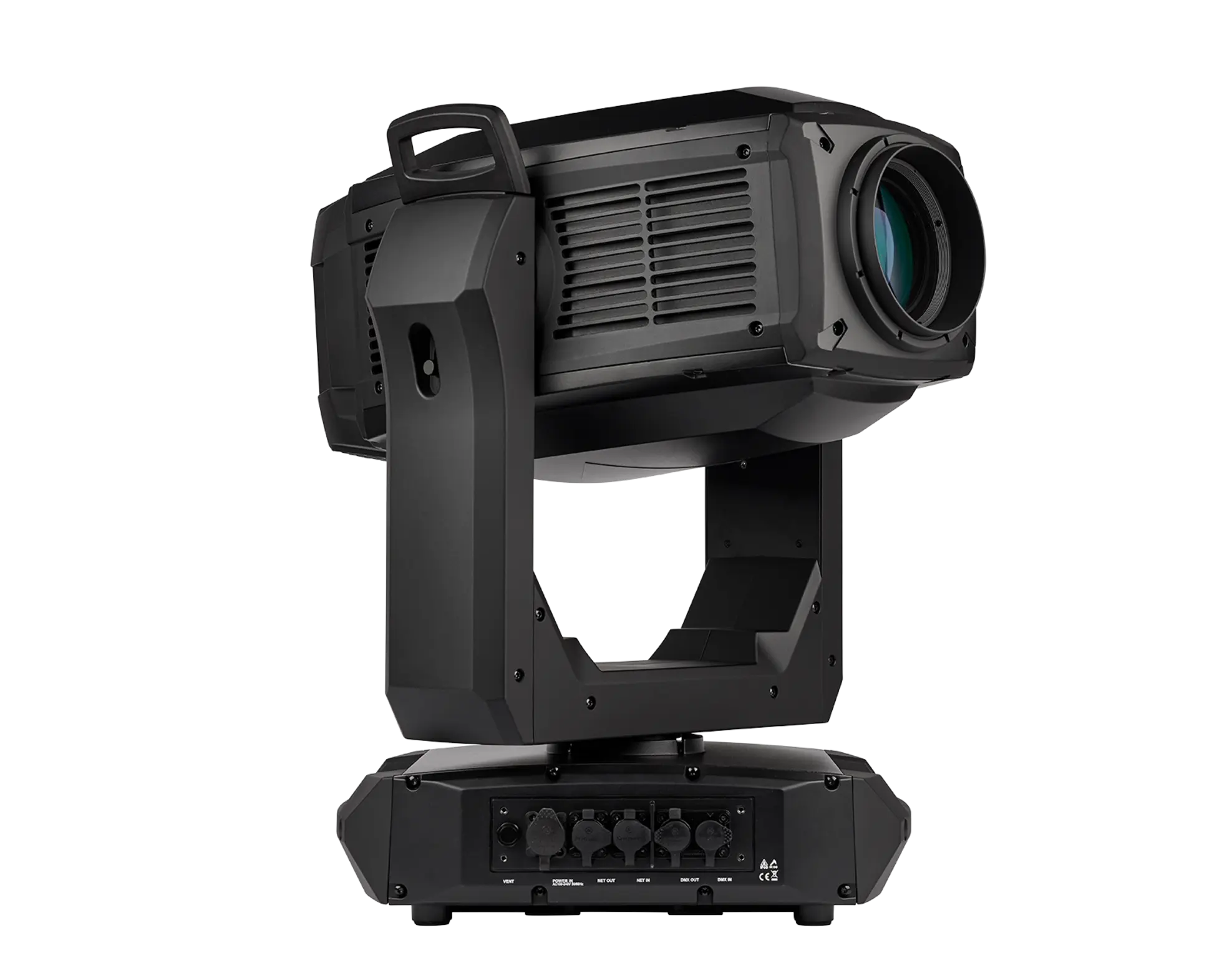

Oprawa ERA 700 Performance IP firmy Martin Professional została zaprojektowana z przeznaczeniem do stałych instalacji zewnętrznych w branży rozrywkowej i jest przystosowana do pracy w ekstremalnych warunkach środowiskowych, zapewniając efektowne, immersyjne pokazy świetlne. Urządzenie oferuje kompleksowy zestaw narzędzi dla projektantów oświetlenia, w tym system mieszania barw CMYC, pełny system kadrowania (full curtain framing), podwójne koła gobo, podwójne pryzmaty, podwójny frost, efekt animacji oraz szeroki wybór nowych wzorów gobo. Przy wysokości zaledwie 759 mm, strumieniu świetlnym 26 000 lumenów i masie poniżej 40 kg, ERA 700 Performance IP to niezawodne narzędzie pracy, dostarczające idealny poziom jasności dla dużych widowisk plenerowych oraz zastosowań rentalowych i instalacyjnych. Doskonale sprawdza się w różnorodnych projektach typu architainment (połączenie architektury i rozrywki).

Stworzona z myślą o pracy w ekstremalnych warunkach, oprawa ERA 700 Performance IP działa bezbłędnie w zakresie temperatur od –20°C do +40°C i posiada ochronę antykorozyjną klasy morskiej C5M, zabezpieczającą przed agresywnymi czynnikami zewnętrznymi. Innowacyjny aktywny system kontroli wilgotności utrzymuje optymalny poziom wilgoci wewnątrz urządzenia, zapobiegając problemom związanym z kondensacją i gwarantując stabilną pracę w każdych warunkach.

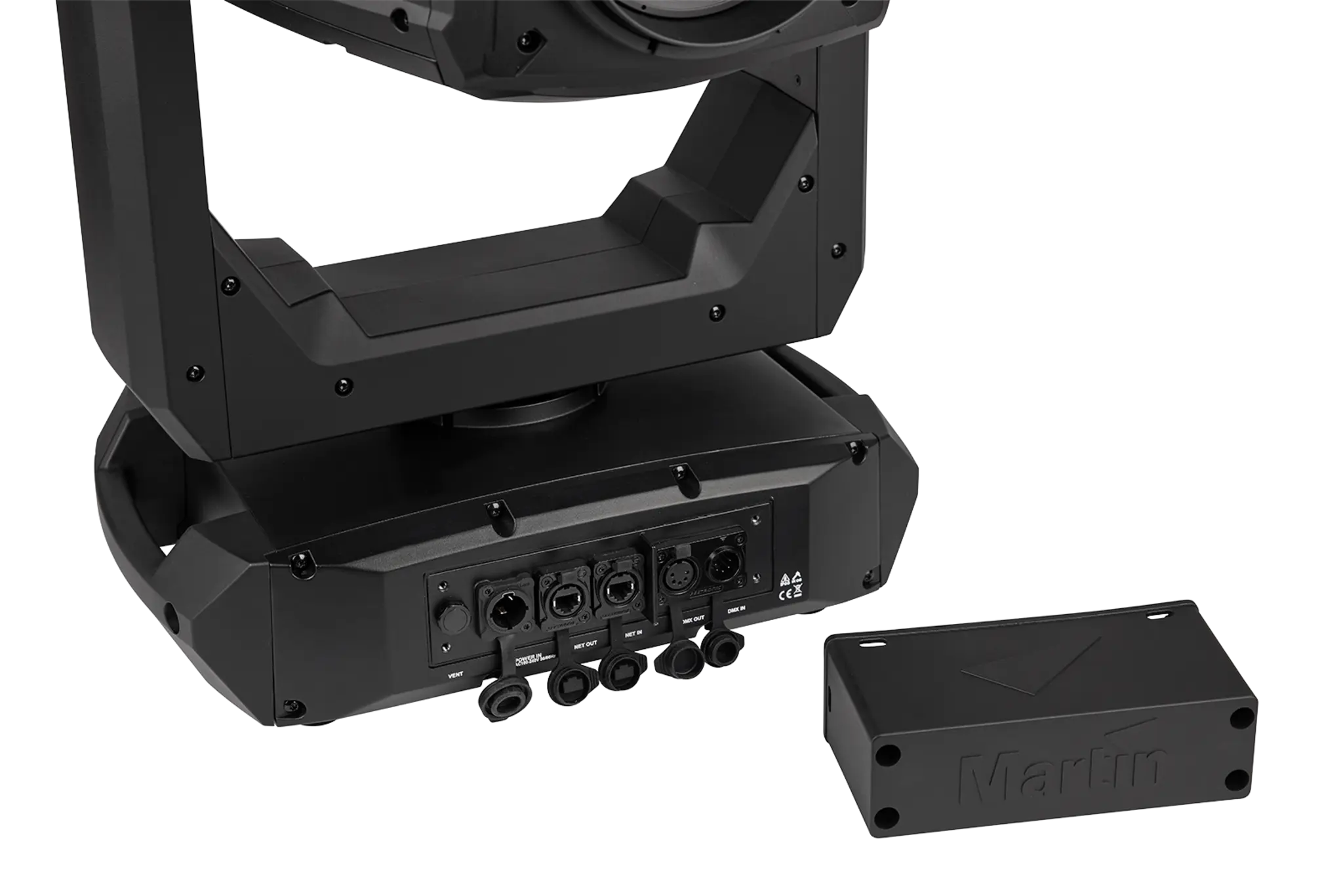

Oprawa wprowadza również kilka przełomowych rozwiązań zwiększających funkcjonalność i bezpieczeństwo. Zastosowano w niej moduł zabezpieczający przed nieautoryzowanym dostępem (anti-tamper box), który nie tylko chroni urządzenie przed ingerencją, ale także dodatkowo poprawia jego odporność środowiskową, podnosząc klasę szczelności do IP66.

ERA 700 Performance IP odpowiada na rosnące potrzeby rynku wynajmu i instalacji stałych. Dzięki klasie szczelności IP66 nie wymaga stosowania dodatkowych kopuł ochronnych podczas pracy na zewnątrz, a jej bogate możliwości i solidna konstrukcja zapewniają projektantom oświetlenia oraz integratorom systemów niezawodne rozwiązanie do długoterminowych projektów zewnętrznych.

CECHY

• 26 000 lm strumienia świetlnego przy użyciu źródła LED 680 W 6500 K
• Klasa ochrony IP65 (z anti-tamper box: IP66)
• System mieszania barw CMYC
• Zoom w zakresie 5,4° – 44°
• 1 × obracająca się tarcza gobo z 7 nowymi wzorami
• 1 × statyczna tarcza gobo z 8 nowymi wzorami
• 1 × koło animacji (nowa konstrukcja)
• Koło z filtrami barwnymi + filtr Spectral Enhancement (CRI 90)
• Pełny system kadrowania (full curtain framing)
• 2 × pryzmaty (liniowy i okrągły)
• 2 × efekt „frost” (ciężki i średni)
• Iris
• Sterowanie DMX/RDM oraz Art-Net/sACN z funkcją bypass sieciowego
• Masa: 39,7 kg
• Wysokość: 759 mm

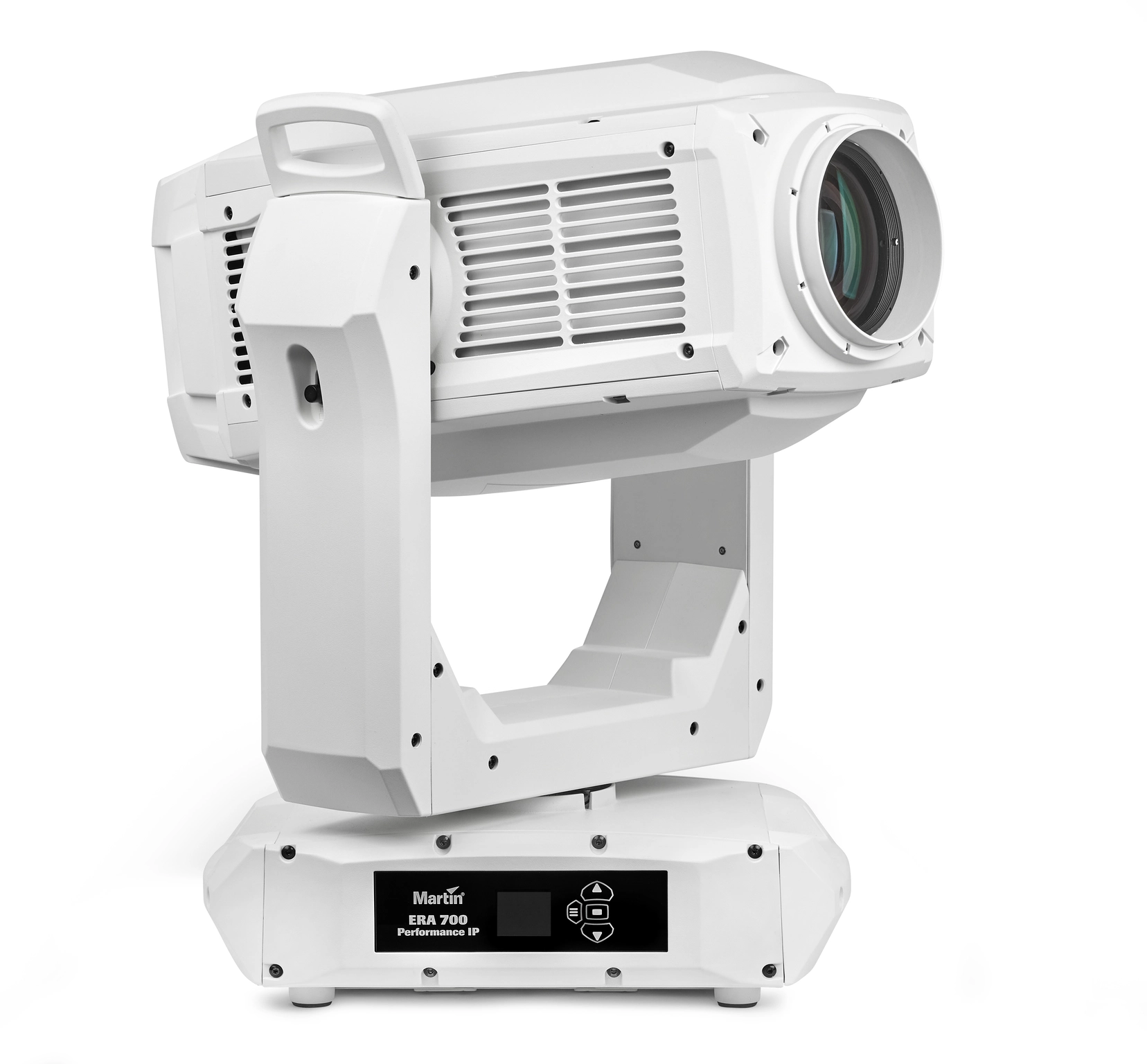

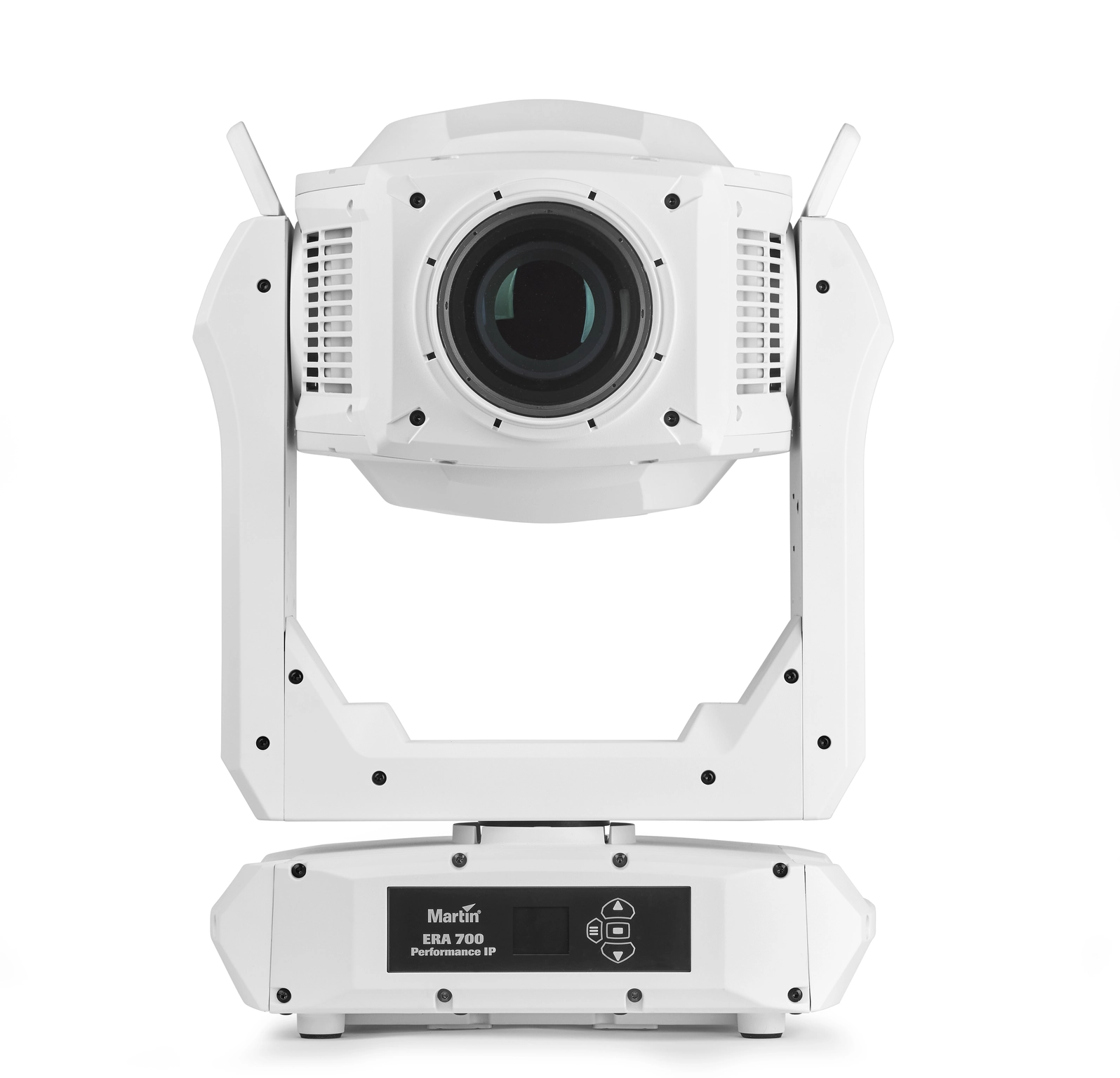

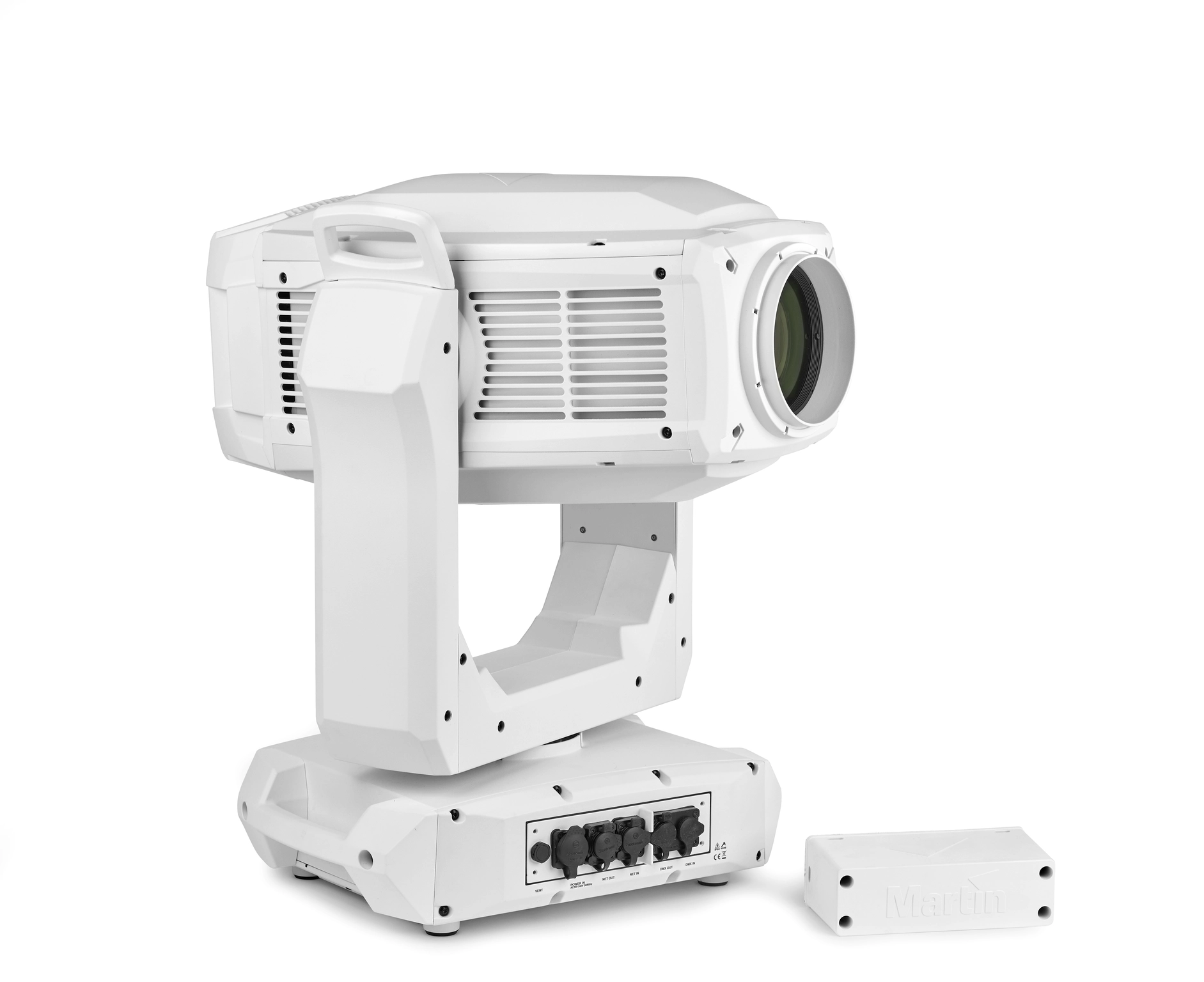

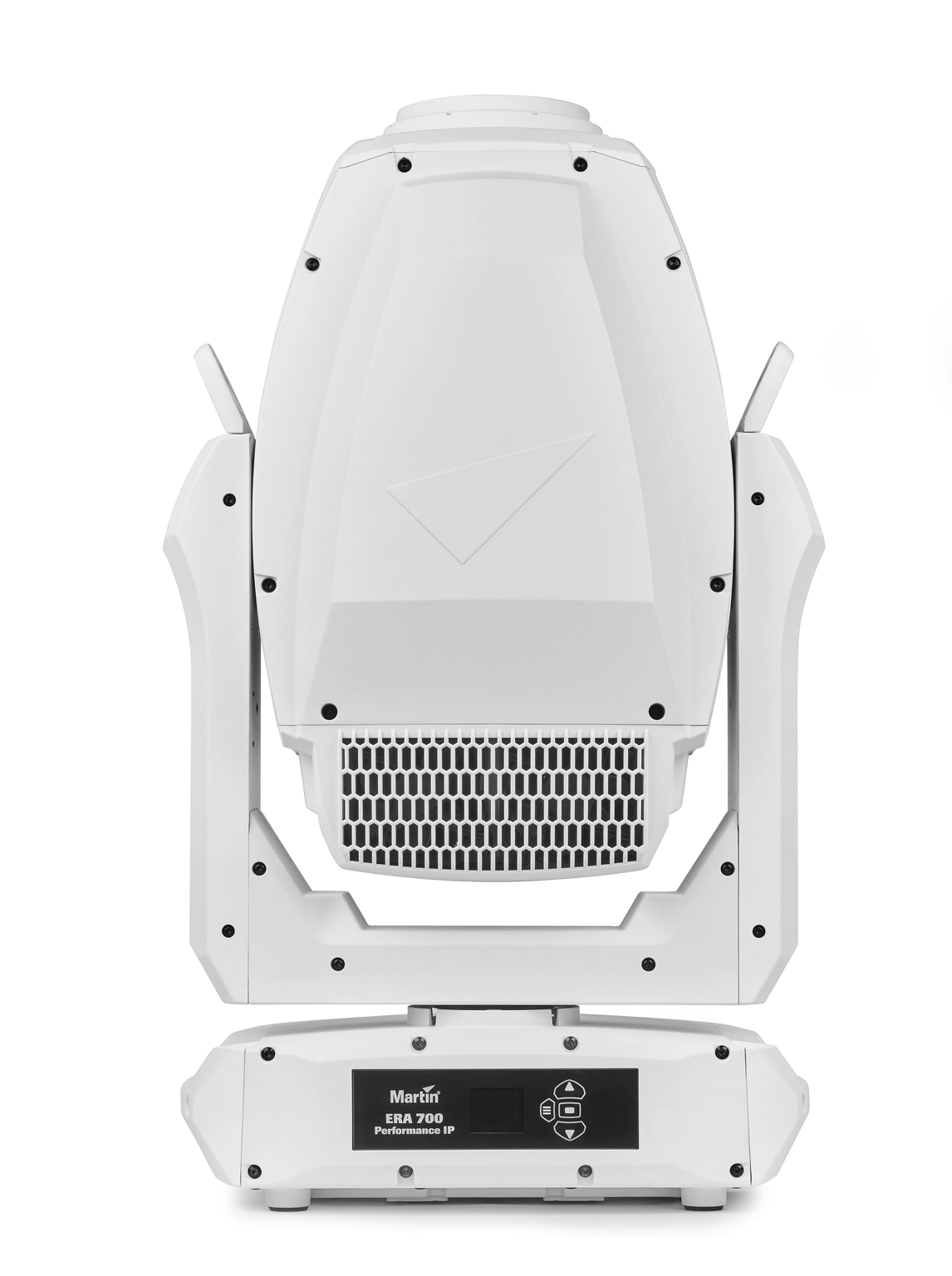

• Dostępne w kolorze czarnym lub białym

SPECYFIKACJA TECHNICZNA

PARAMETRY FIZYCZNE

Masa: 39,7 kg

Długość (głowica): 542 mm

Długość (podstawa): 436 mm

Szerokość (podstawa): 314 mm

Szerokość (w poprzek jarzma): 450 mm

Wysokość (głowica w pozycji pionowej): 759 mm

Wysokość (maksymalna): 767 mm

EFEKTY DYNAMICZNE

Mieszanie kolorów: CMY, niezależnie regulowane w zakresie 0–100%

Tarcza kolorów: 7 filtrów kolorowych plus otwarte (w tym filtr poprawiający spektrum)

Animacja gobo: koło animacji, indeksowanie, ciągły obrót ze zmienną prędkością i kierunkiem, drgania (przepływ)

Obrotowa tarcza gobo: 7 gobo plus otwarte, obrót koła, obrót gobo, indeksowanie i drgania

Statyczna tarcza gobo: 8 gobo plus otwarte, indeksowanie, obrót i drgania

Przysłona: 0–100%

Zoom: Zmotoryzowany

Regulacja temperatury barwowej: Zmienna 6500–2700 K

Kadrowanie: Obrotowy moduł kadrowania, +/-60°, z 4 indywidualnie sterowanymi pełnymi listwami kadrowania o zmiennym kącie i położeniu.

Pryzmat: 2 obrotowe/indeksujące pryzmaty (4-fasetowy pryzmat okrągły i 6-fasetowy liniowy)

Frost: efekt miękkiego zamglenia i efekt silnego zamglenia

Elektroniczna regulacja jasności: 0–100%, cztery opcje krzywych regulacji jasności

Elektroniczny efekt migawki: efekt stroboskopowy, efekty pulsacyjne, natychmiastowe otwarcie i zaciemnienie

Panorama: 540°, regulacja zgrubna i precyzyjna oraz prędkość

Tilt: 270°, regulacja zgrubna i precyzyjna oraz prędkość

Focus: Zmotoryzowany

STEROWANIE I PROGRAMOWANIE

Opcje sterowania: DMX, RDM, Art-Net, sACN

Wykrywanie protokołu: automatyczne

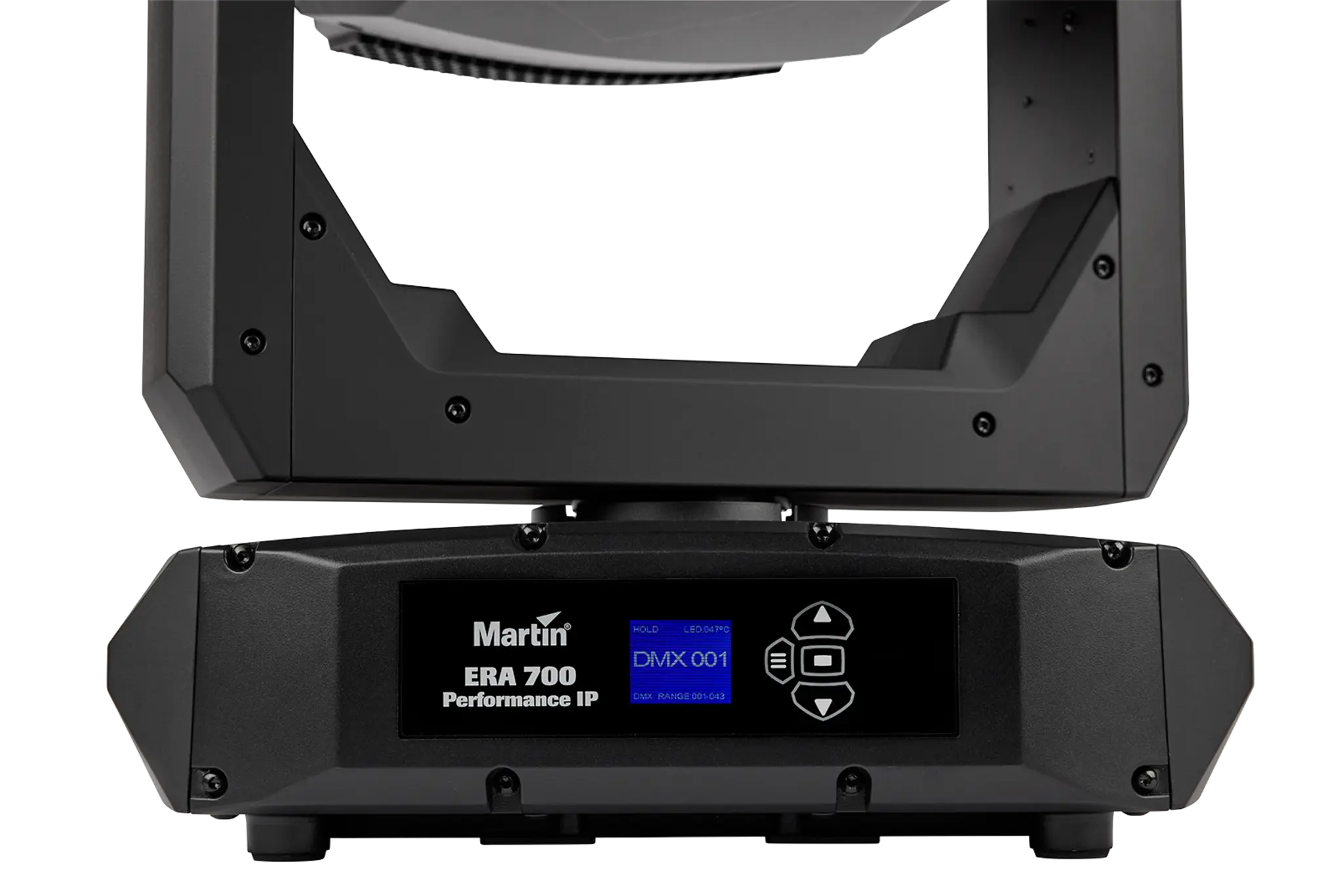

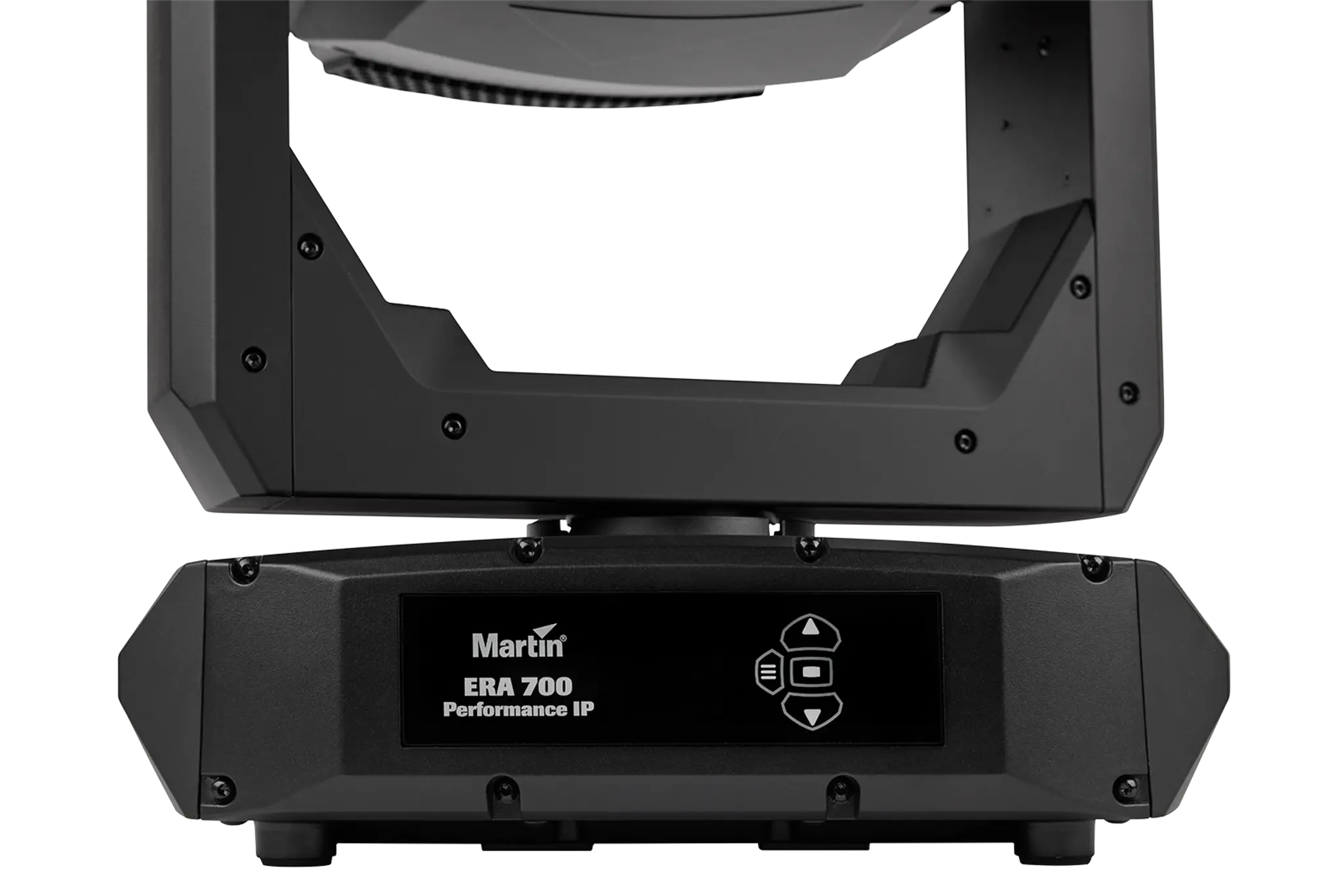

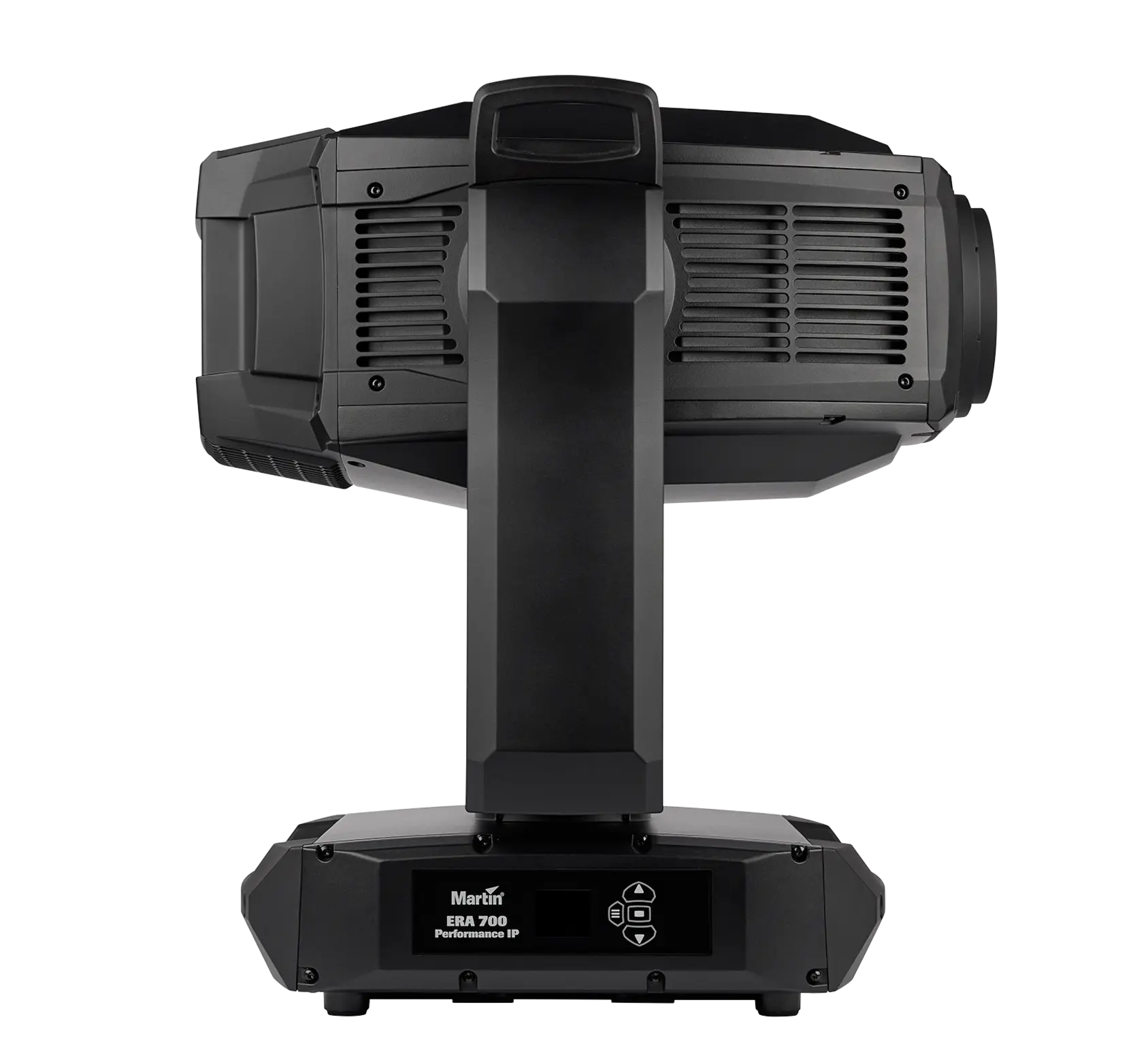

Ustawianie i adresowanie: panel sterowania z podświetlanym wyświetlaczem LCD i zasilaniem bateryjnym

Sterowanie 16-bitowe: ściemnianie, CMY, CTO, zoom, ostrość, kadrowanie, obrót/indeksowanie gobo, obrót i pochylenie

Kanały DMX: tryb podstawowy 42 / rozszerzony 54

Zgodność z DMX: USITT DMX512/1990

Zgodność z RDM: ANSI/ESTA E1.20

Zgodność z Art-Net: Art-Net 1, 2, 3 i 4; w tym RDM over Art-Net

Zgodność z sACN: ANSI E1.31 – 2016

Transceiver: Optoizolowany RS-485

OPTYKA

Średnica przedniej soczewki: 120 mm

Zakres zoomu: od 5,4° do 44° (1:8)

Źródło światła: silnik LED o mocy 680 W

Minimalna żywotność diod LED: 20 000 godzin (dla >70% strumienia świetlnego)*

Binning: ścisłe sortowanie kolorów i strumienia świetlnego

*Wartość deklarowana przez producenta na podstawie testów fabrycznych

DANE FOTOMETRYCZNE

Strumień silnika świetlnego: 41 600 lumenów

Częstotliwość odświeżania diod LED: 3600 Hz

DANE FOTOMETRYCZNE Z FILTREM POPRAWIAJĄCYM SPEKTRUM

Strumień świetlny oprawy: 16 420 lumenów

CRI (wskaźnik oddawania barw): 90

CQS (skala jakości barw): 88

TM-30 Rf (wskaźnik wierności IES TM-30-15): 87

TM-30 Rg (wskaźnik gamutu IES TM-30-15): 106

TLCI (wskaźnik spójności oświetlenia telewizyjnego): 73

CCT: 6400 K (+/- 250 K)

DANE FOTOMETRYCZNE STANDARDOWE

Strumień świetlny oprawy: 26 000 lumenów

CRI (wskaźnik oddawania barw): 70

CQS (skala jakości barw): 68

TM-30 Rf (wskaźnik wierności IES TM-30-15): 71

TM-30 Rg (wskaźnik gamutu IES TM-30-15): 94

TLCI (wskaźnik spójności oświetlenia telewizyjnego): 46

CCT: 6500 K (+/- 250 K)

Szczytowa światłość: 1 393 059 cd (rozsył wąski)

KONSTRUKCJA

Obudowa: nadająca się do recyklingu, odporna na uderzenia, trudnopalny termoplast i odlew aluminiowy

Kolor: czarny i biały

Stopień ochrony: IP 65 (IP 66 z modułem anti-tamper)

Odporność na korozję: C5-M (wysoka / morska, ISO 12944)

GOBO

Maksymalna średnica obrazu: 19 mm

Materiał gobo: Borofloat 33

Średnica zewnętrzna: 23,0 mm +0 / -0,2 mm

Maksymalna grubość gobo: 1,1 mm

Powłoka: specjalna powłoka z korekcją CT

INSTALACJA

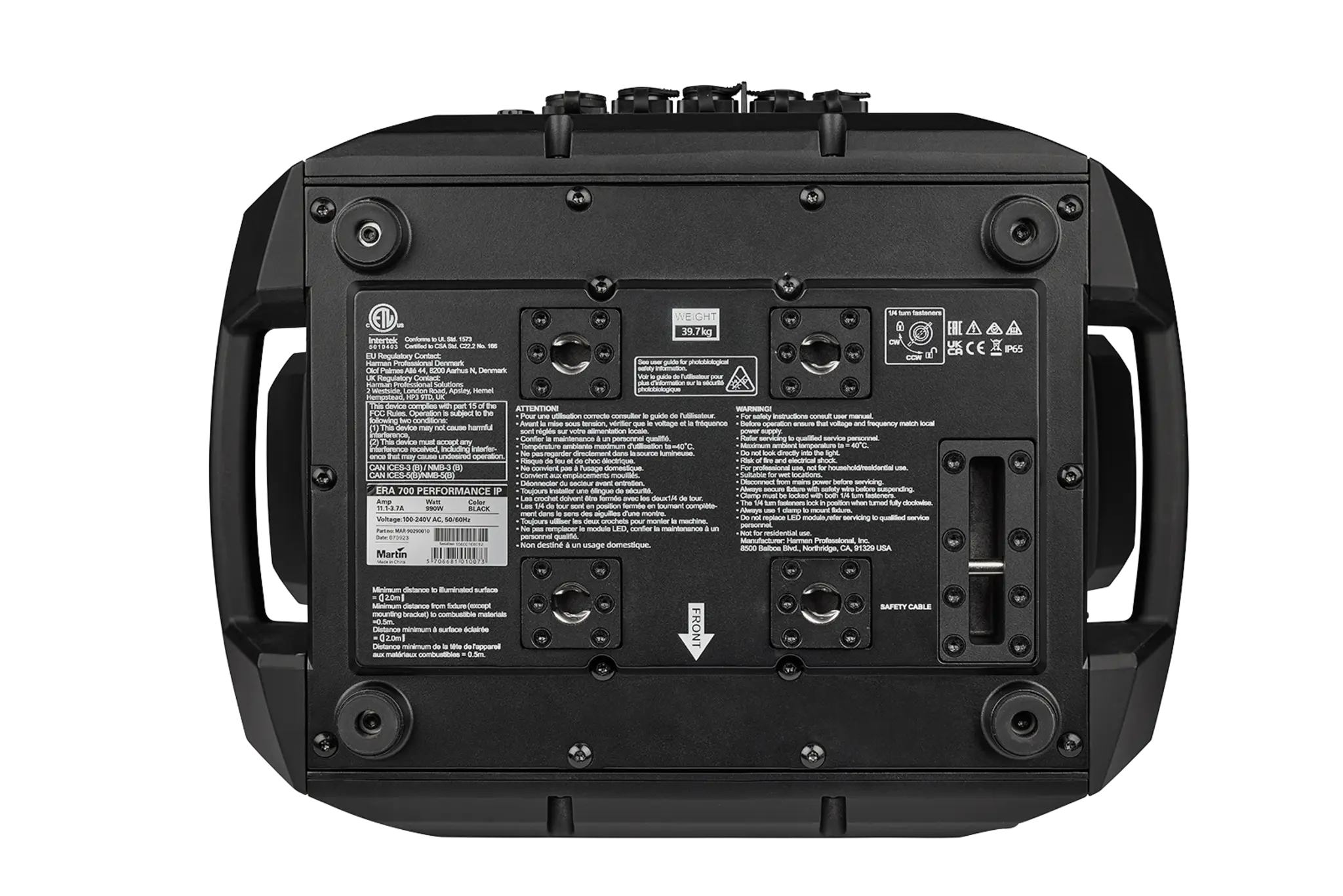

Punkty montażowe: 2 pary punktów 1/4 obrotu dla wsporników omega o rozstawie 106 mm

Lokalizacja: Miejsca wilgotne, należy przymocować do powierzchni lub konstrukcji

Orientacja: Dowolna

Minimalna odległość od materiałów palnych: 0,2 m

Minimalna odległość od oświetlonych powierzchni: 2,0 m

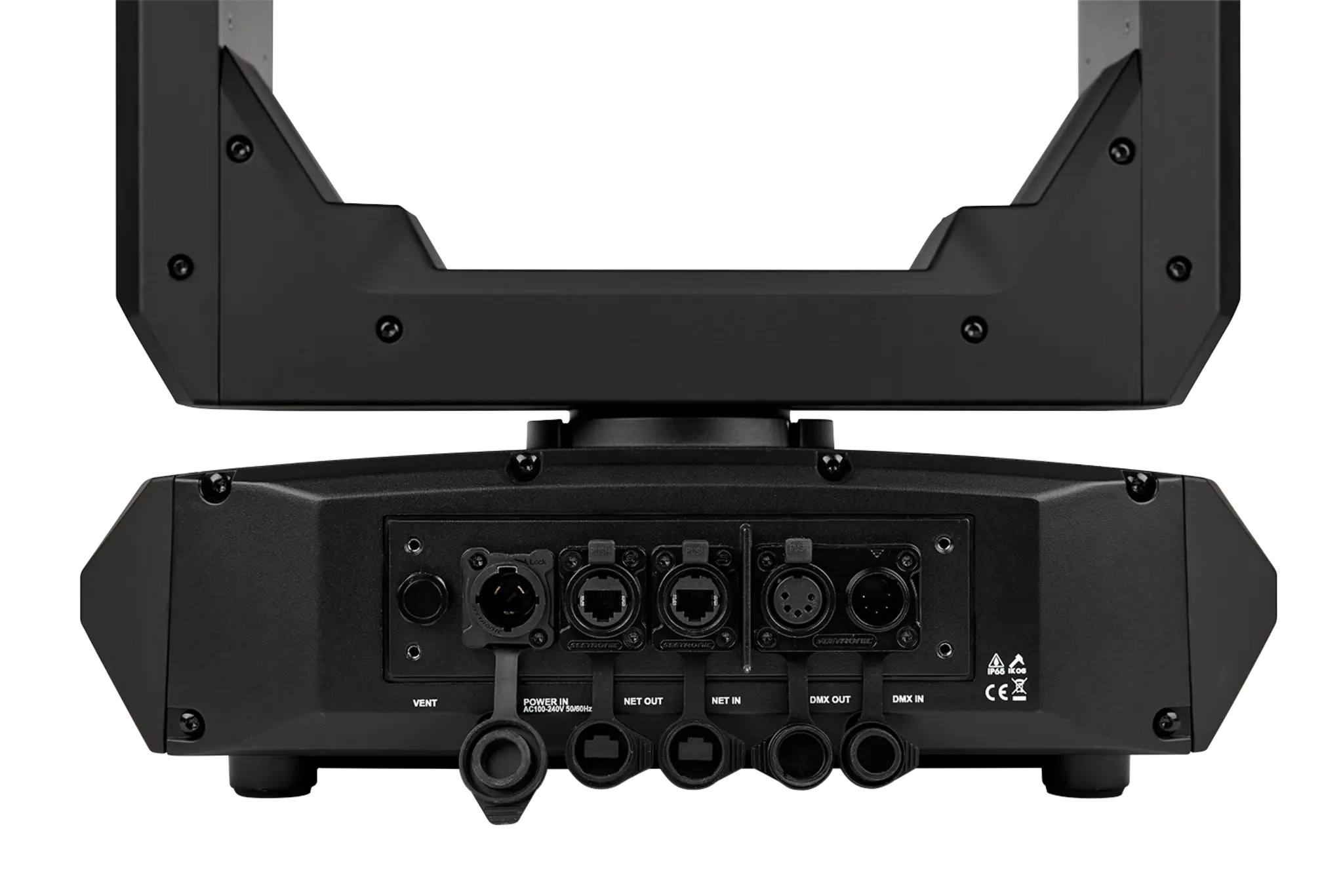

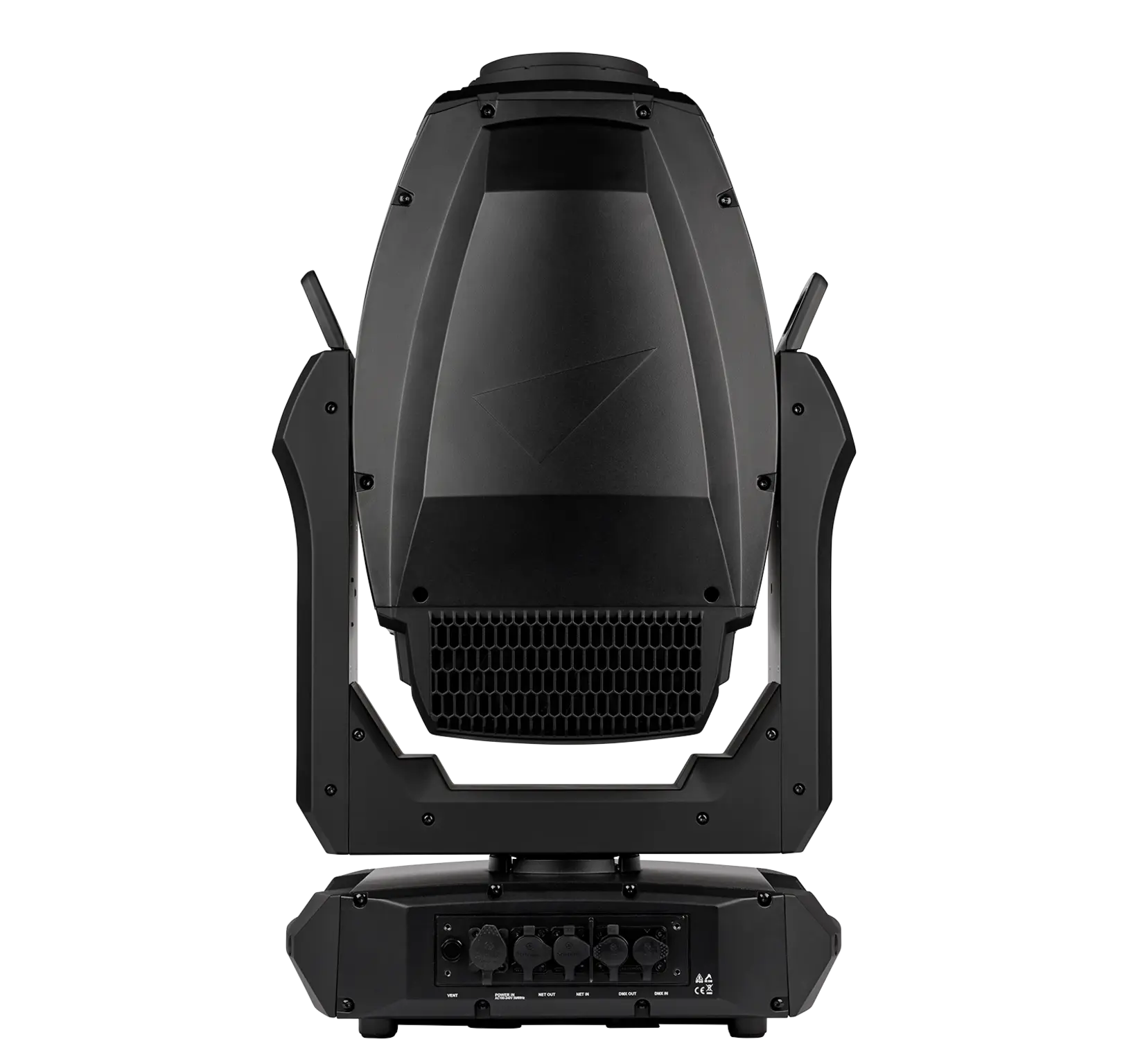

POŁĄCZENIA

Wejście/wyjście danych DMX i RDM: 5-pinowe złącze XLR z blokadą

Wejście zasilania sieciowego: gniazdo zgodne ze standardem TRUE1, obsługujące złącze TRUE1 NAC3FX-W (TOP)

Ethernet Art-Net, wejście/wyjście sACN, w tym bezpieczne obejście awaryjne: Neutrik etherCON

ZASILANIE

Zasilanie prądem przemiennym: 100–240 V AC nominalnie, 50/60 Hz

Zasilacz: elektroniczny przełączalny z automatycznym wyborem zakresu

Typowy prąd rozruchowy RMS w połowie cyklu przy 230 V, 50 Hz: 14 A

Maksymalny prąd upływowy: 0,43 mA

Współczynnik mocy: 0,97 przy 100 V / 120 V / 230 V / 240 V

Typowy pobór prądu: 11,1 A przy 100 V / 120 V, 3,7 A przy 200 V / 230 V / 240 V *

Pobór mocy

Maksymalny: 990 W

Typowy: 856 W *

Tryb bezczynności: 114 W *

Tryb hibernacji: 19 W *

* Pomiary wykonano przy napięciu nominalnym. Dopuszczalne odchylenie wynosi +/- 10%.

Typowy: pełna moc wyjściowa biała, brak ruchomych elementów, regulowana prędkość wentylatora.

Tryb bezczynności: brak mocy wyjściowej, brak ruchomych elementów, regulowana prędkość wentylatora.

Hibernacja: brak mocy wyjściowej, silniki odłączone od zasilania, wentylatory zatrzymane, procedura wybudzania w celu ponownego użycia urządzenia.

TERMICZNE

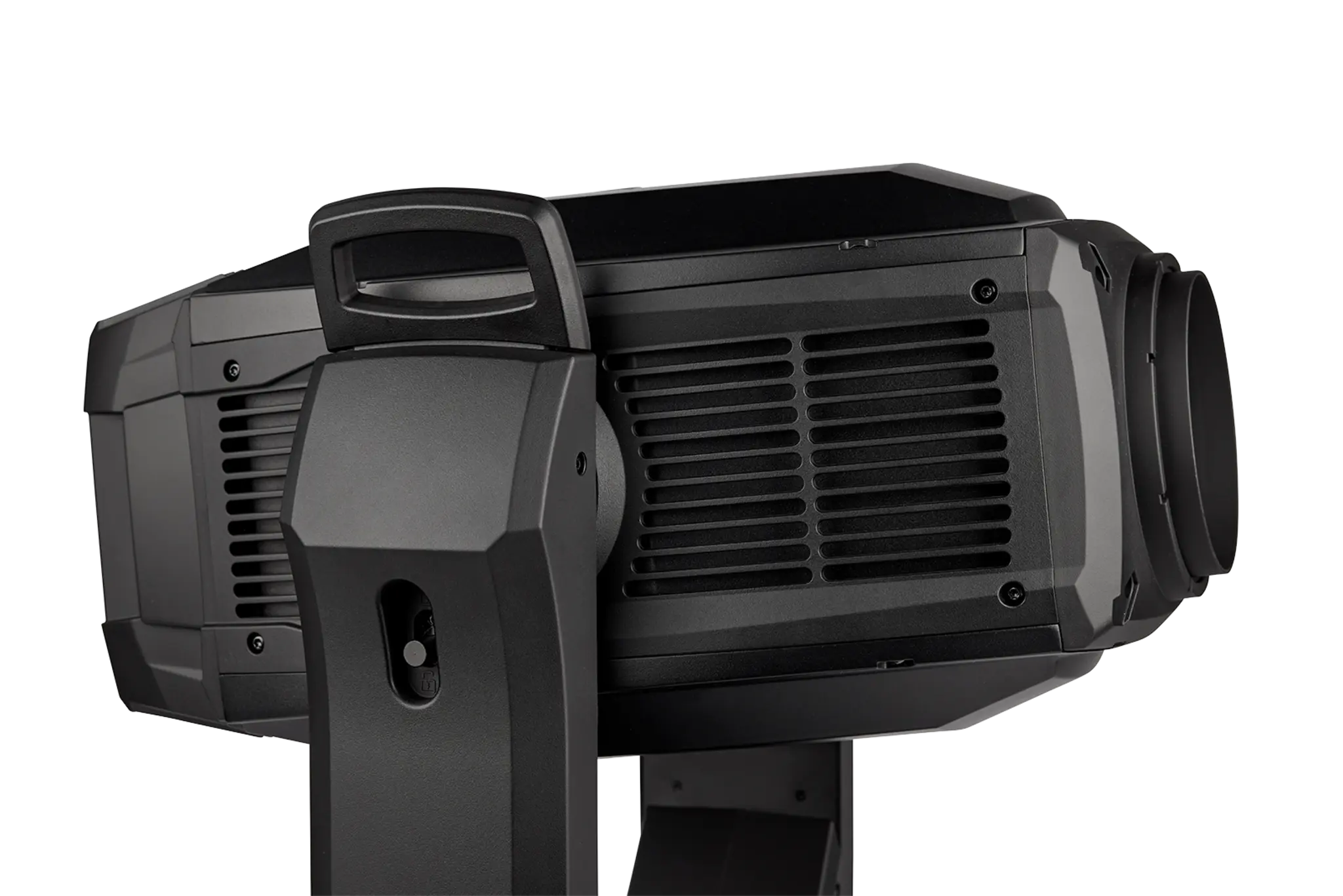

Chłodzenie: wymuszony obieg powietrza (regulowana temperatura, niski poziom hałasu)

Maksymalna temperatura otoczenia (Ta max.): 40 °C

Minimalna temperatura otoczenia (Ta min.): -20 °C

Maksymalna temperatura powierzchni w stanie ustalonym przy temperaturze otoczenia 40° C: 75 °C

Całkowite rozpraszanie ciepła (obliczone, +/- 10%): 3375 BTU/godz.

DANE AKUSTYCZNE

Poziom ciśnienia akustycznego (LpA) w odległości 1 m (domyślny tryb regulacji wentylatora, pełna moc): 44,3 dB(A)

Poziom ciśnienia akustycznego (LpA) w odległości 1 m (tryb stałej prędkości wentylatora, ultra niski): 38,3 dB(A)

ŚRODOWISKO

RoHS: zgodność

REACH: zgodność

WEEE: zgodność

Proposition 65: zgodność

Skuteczność (maksymalna wydajność): 29,6 lm/W

LWR*: 655 lm/kg

* LWR = stosunek strumienia świetlnego do masy

CERTYFIKATY

Globalna certyfikacja CB/IECEE: IEC 60598-2-17 (IEC 60598-1)

Bezpieczeństwo UE: EN 60598-2-17 (EN 60598-1), EN 62471, EN 62493

EMC UE: .EN 55015; EN 55032; EN 55035; EN 61000-3-2,-3; EN 61547

Bezpieczeństwo w USA: UL 1573

EMC USA: FCC część 15 klasa B

Bezpieczeństwo Kanada: CSA C22.2 nr 166

EMC Kanada: ICES-003 klasa B, ICES-005 klasa B

Australia/Nowa Zelandia: RCM

ELEMENTY W ZESTAWIE

Dwa wsporniki omega z 1/4 obrotowymi łącznikami do mocowania zacisku

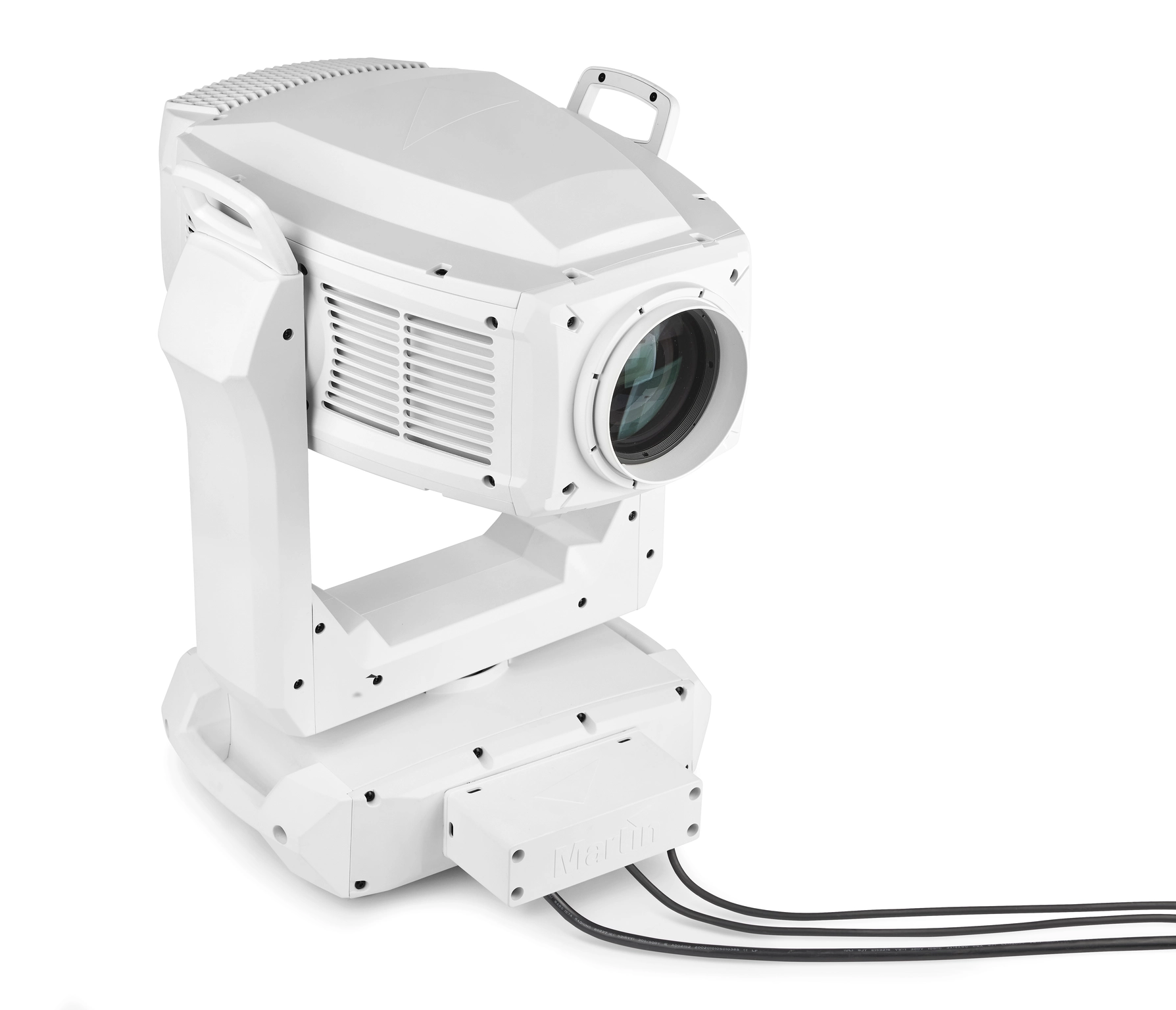

Moduł ochronny Anti-Tamper Environmental Protection Box

PRODUKTY POKREWNE

Pakiet oprogramowania Martin Companion (w tym program do aktualizacji oprogramowania sprzętowego): bezpłatne pobranie ze strony www.martin.com

Interfejs sprzętowy Martin Companion Cable USB/DMX
