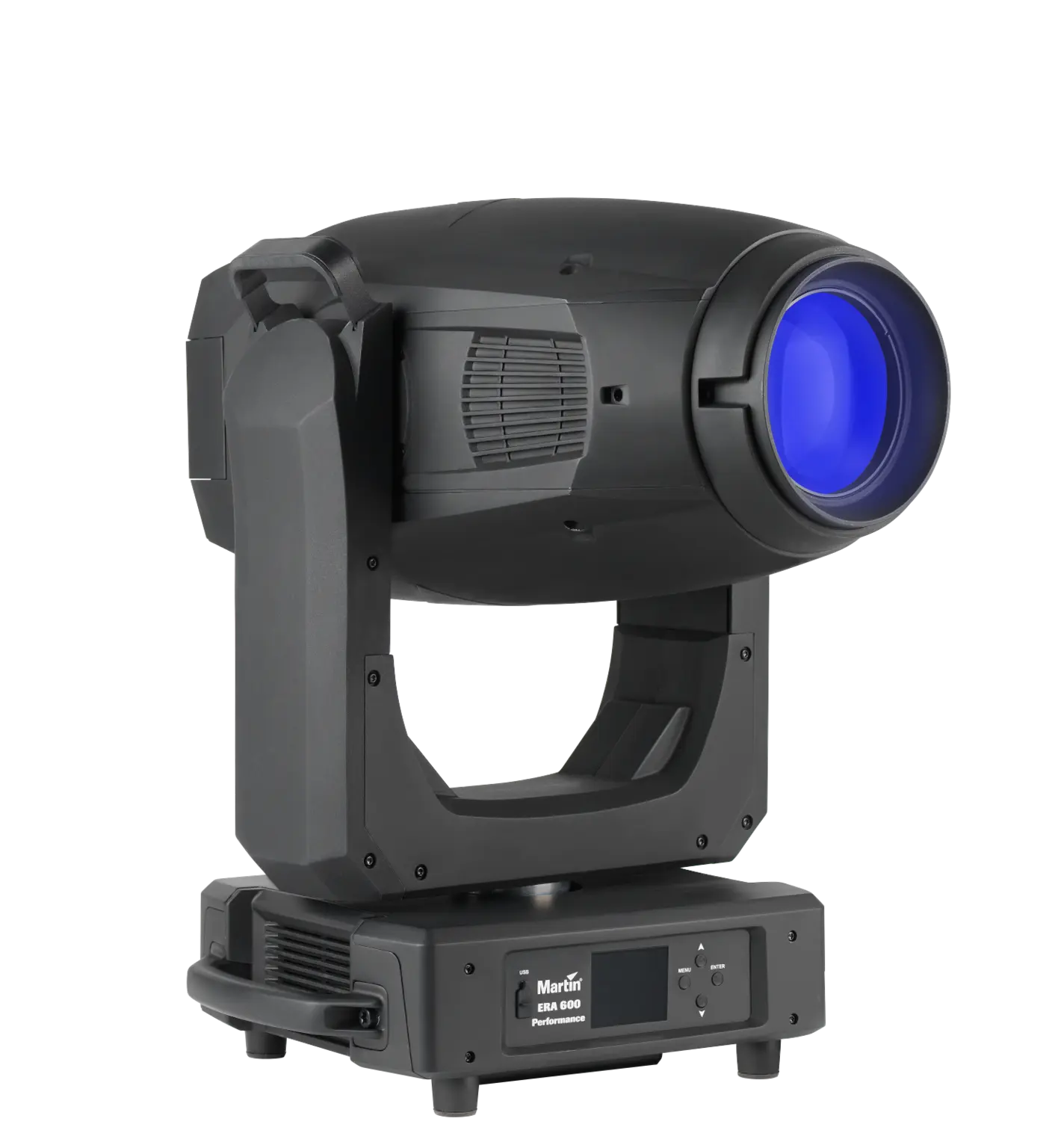

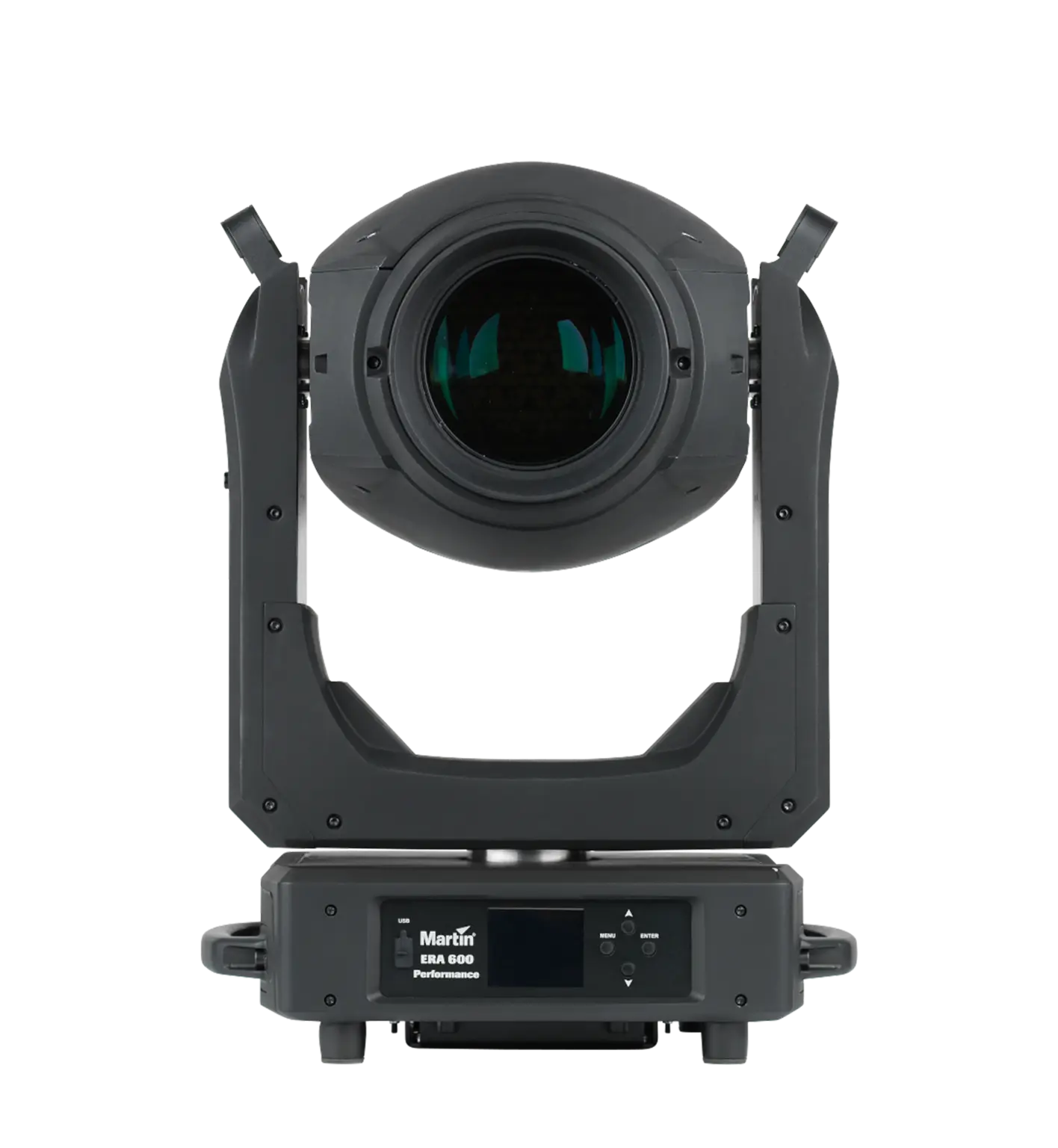

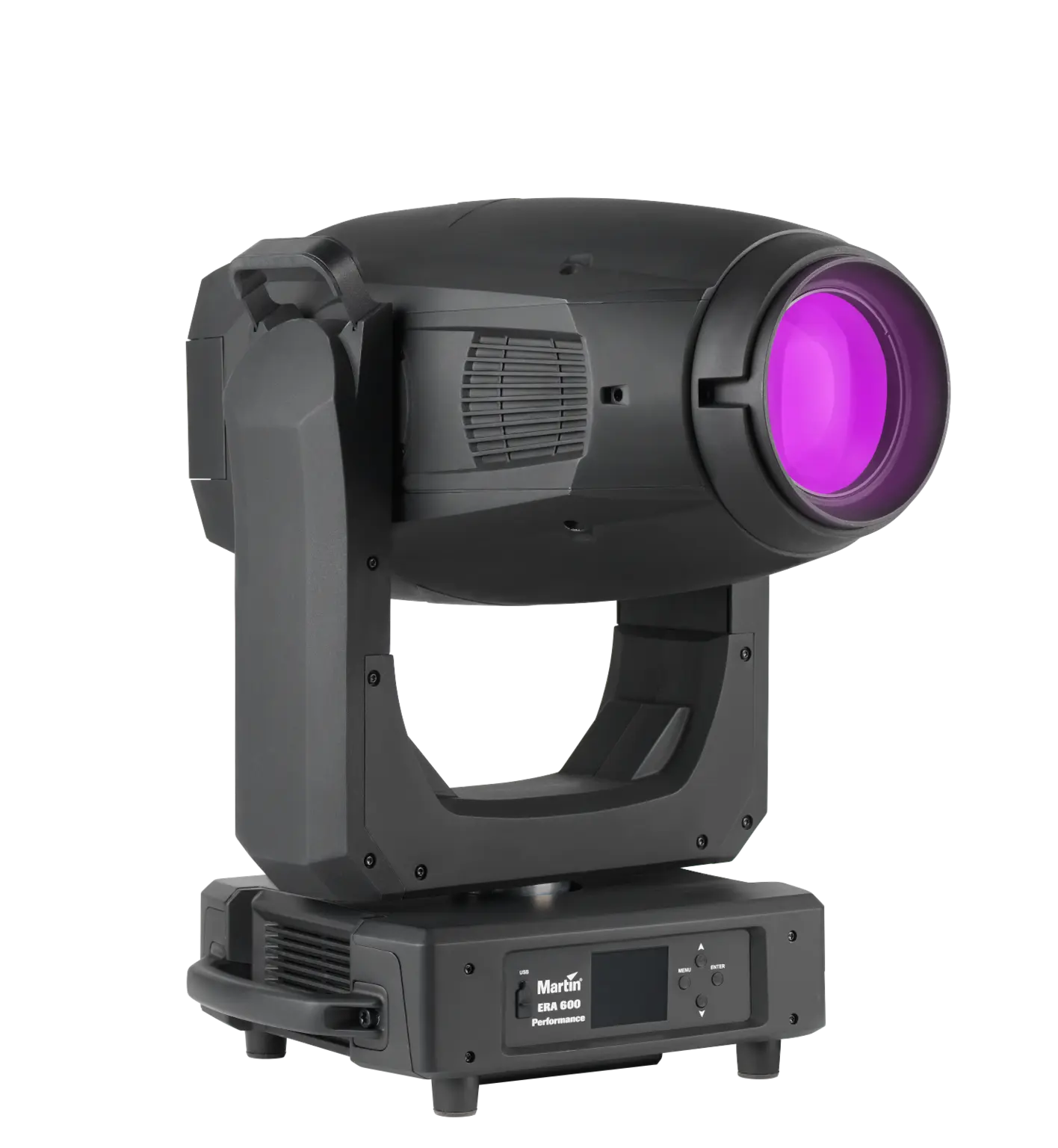

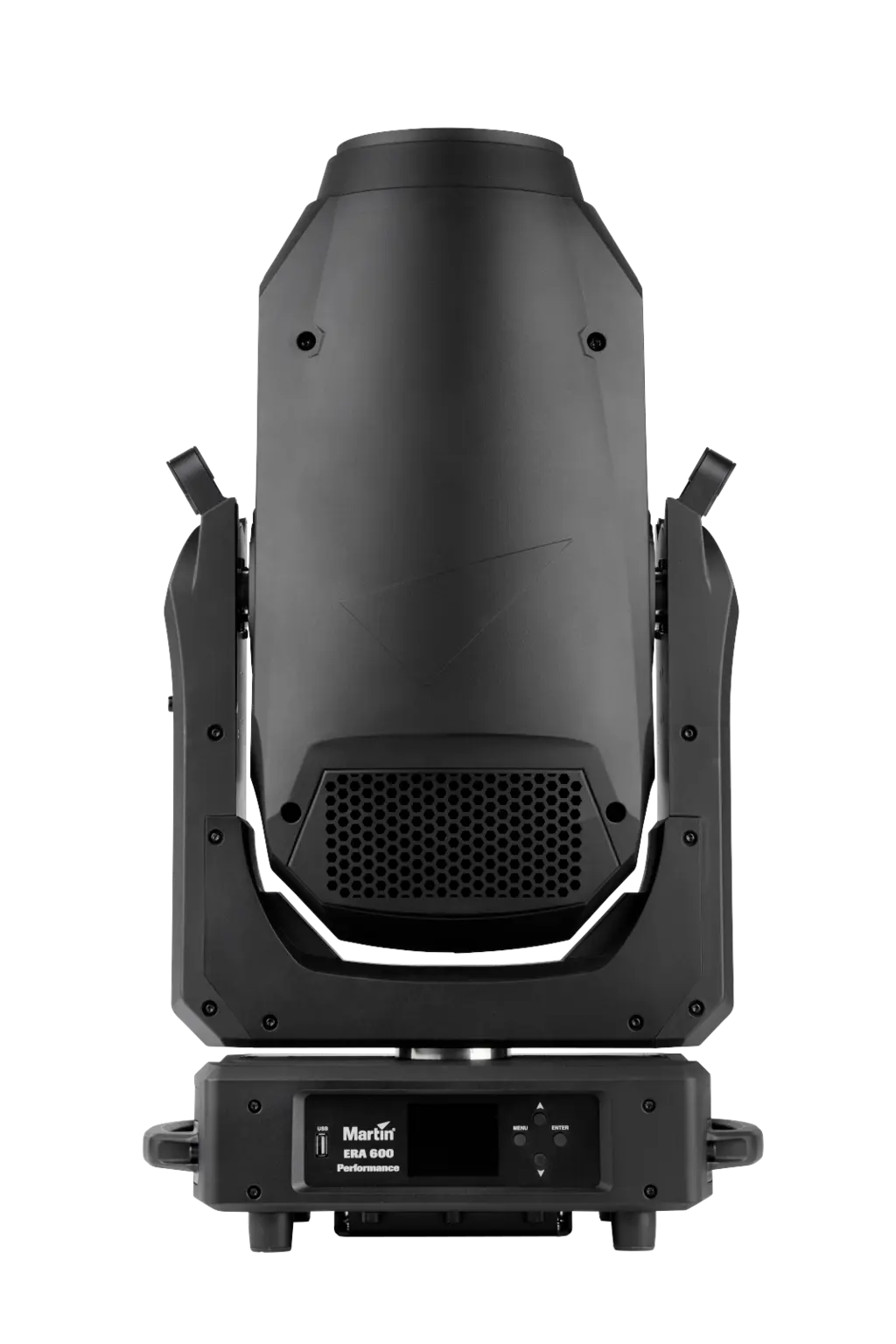

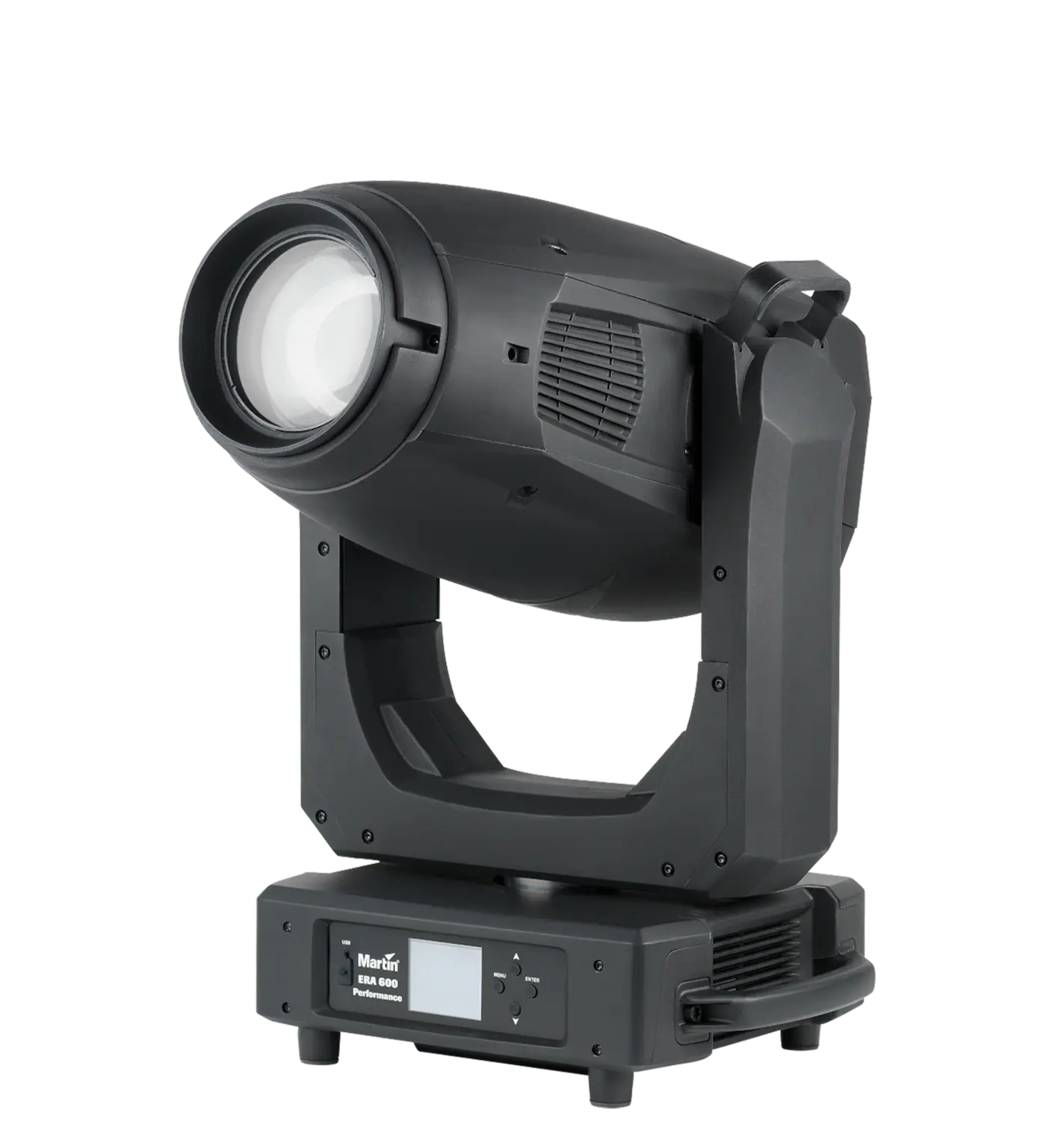

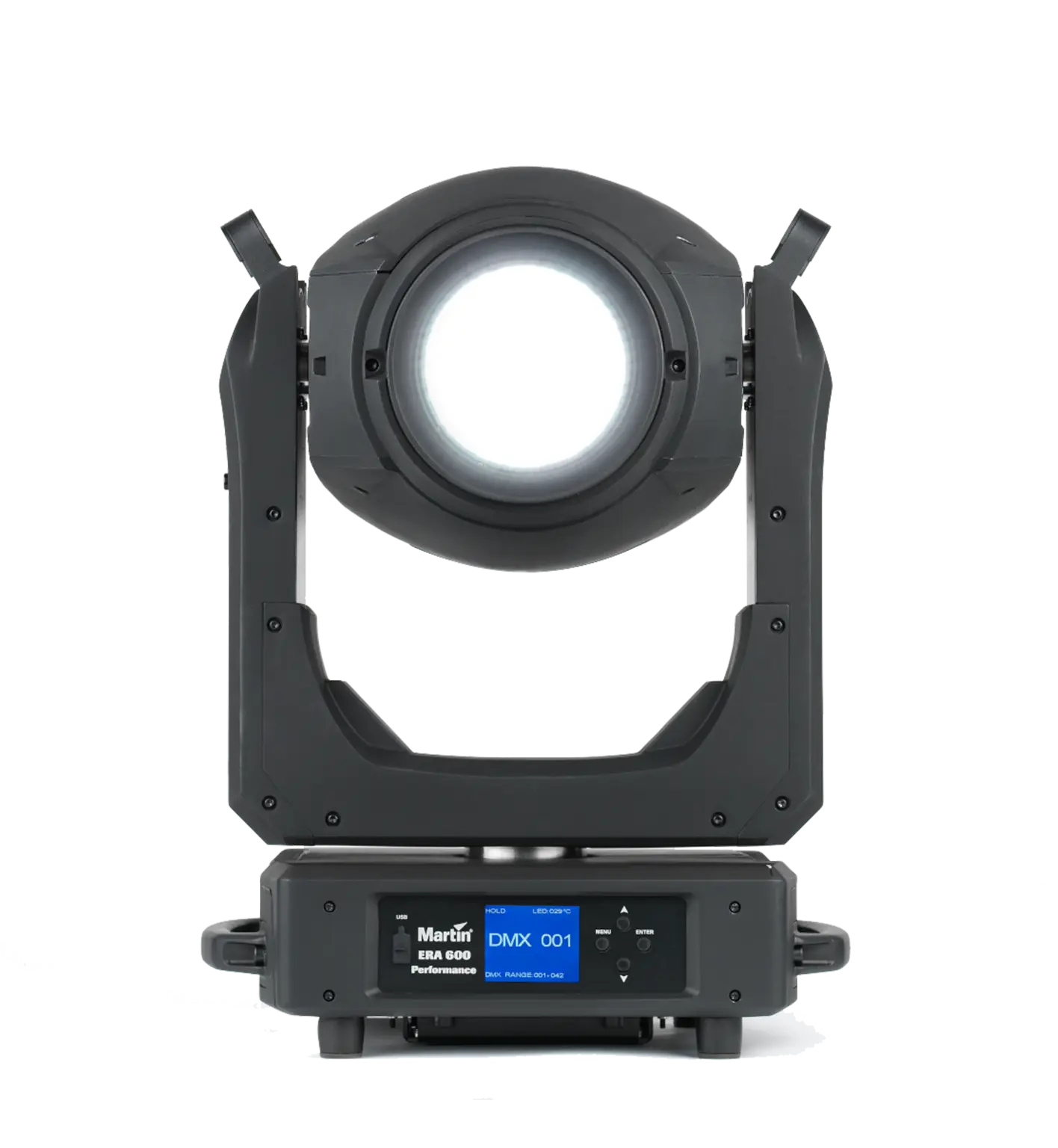

Zaprojektowany z myślą o zapotrzebowaniu na jasną, kompaktową i przystosowaną do tras koncertowych głowicę ruchomą, Martin ERA 600 Performance łączy bogate wyposażenie, solidną konstrukcję oraz korzystny stosunek ceny do możliwości, co czyni go idealnym rozwiązaniem dla branży rozrywkowej i firm rentalowych.



Urządzenie wyposażono w wysokowydajne, białe źródło światła LED o mocy 550 W, generujące jasną i ostrą projekcję obrazu o temperaturze barwowej 6500 K, z równomiernym polem świecenia (flat field). Dodatkowe funkcje obejmują szybki zoom w zakresie 1:8, elektroniczne ściemnianie i stroboskop, pełne mieszanie kolorów CMY oraz oddzielne koło kolorów, regulację temperatury barwowej, koło animacji, przysłonę iris do kontroli wiązki, a także statyczne i obrotowe koła gobo. Zestaw gobo zawiera popularne wzory znane z renomowanej serii Martin MAC, oferujące szeroką gamę efektów, szczególnie w połączeniu z dwiema obrotowymi pryzmami oraz filtrem soft frost.



ERA 600 Performance wyposażony jest w pełny system kadrowania (Curtain Framing), który zapewnia projektantom oświetlenia dużą elastyczność w precyzyjnym kształtowaniu wiązki światła na scenie.



Idealny do większych scen i produkcji live, Martin ERA 600 Performance doskonale sprawdzi się w wielu zastosowaniach wymagających jasnego, a jednocześnie niezwykle wszechstronnego profilu LED, oferującego niemal nieograniczone możliwości kreacyjne i użytkowe.



CECHY

• Jasne źródło światła LED o mocy 550 W / 6500 K
• Strumień świetlny 19 000 lumenów
• Wysokiej jakości optyka z równomiernym polem świecenia (flat field)
• Szybki zoom w zakresie 1:8
• Mieszanie barw CMY – intensywne, nasycone kolory dopasowane paletą do serii MAC
• Liniowe CTO – płynna regulacja temperatury barwowej od światła dziennego do tungstenowego oraz rozszerzenie palety CMY
• 7-pozycyjne koło kolorów – dodatkowy wybór barw i efekty split color
• Pełny system kadrowania Curtain Framing z możliwością obrotu całego modułu o ±60° dla elastycznego kształtowania wiązki
• 7 obrotowych / indeksowanych gobo – renomowane szklane gobo Martin
• 8 statycznych gobo do efektów morphingu
• Koło animacji z ciągłym, dwukierunkowym obrotem
• Dwie pryzmy – czterościenna i liniowa – z kontrolą obrotu i indeksowania dla dynamicznych efektów
• Heavy frost – delikatny filtr rozpraszający pozostawiający widoczną strukturę gobo z estetycznie zmiękczoną krawędzią
• Kompaktowa i lekka konstrukcja



SPECYFIKACJA TECHNICZNA

PARAMETRY FIZYCZNE

Masa: 32,3 kg

Minimalna odległość między środkami w przypadku montażu obok siebie: 660 mm

Długość (głowica): 544 mm

Długość (podstawa): 416 mm

Szerokość (podstawa): 290 mm

Szerokość (w poprzek jarzma): 390 mm

Wysokość (głowica w pozycji pionowej): 734 mm

Wysokość (maksymalna): 745 mm



EFEKTY DYNAMICZNE

Mieszanie barw: CMY, niezależnie regulowane w zakresie 0–100%

Tarcza kolorów: 7 filtrów kolorowych plus otwarte

Animacja gobo: koło animacji, indeksowanie, ciągły obrót ze zmienną prędkością i kierunkiem

Obrotowe koło gobo: 7 gobo plus otwarte, obrót koła, obrót gobo, indeksowanie i drganie

Statyczne koło gobo: 8 gobo plus otwarte, indeksowanie koła, obrót i drganie

Przesłona irysowa: 0–100%

Zoom: zmotoryzowany

Regulacja temperatury barwowej: zmienna 6500–2700 K

Kadrowanie: obrotowy moduł kadrowania, +/-60°, z 4 indywidualnie sterowanymi pełnymi listwami kadrowania o zmiennym kącie i położeniu.

Pryzmat: 2 obrotowe/indeksujące pryzmaty (4-fasetowy pryzmat okrągły i 6-fasetowy liniowy)

Frost: Heavy Frost – do efektów wash

Elektroniczne ściemnianie: 0–100%, cztery opcje krzywej ściemniania

Elektroniczny efekt migawki: efekt stroboskopowy, efekty pulsacyjne, natychmiastowe otwarcie i zaciemnienie

Panorama: 540°, regulacja zgrubna i precyzyjna oraz prędkość

Tilt: 260°, regulacja zgrubna i precyzyjna oraz prędkość

Ostrość: zmotoryzowana



STEROWANIE I PROGRAMOWANIE

Opcje sterowania: DMX

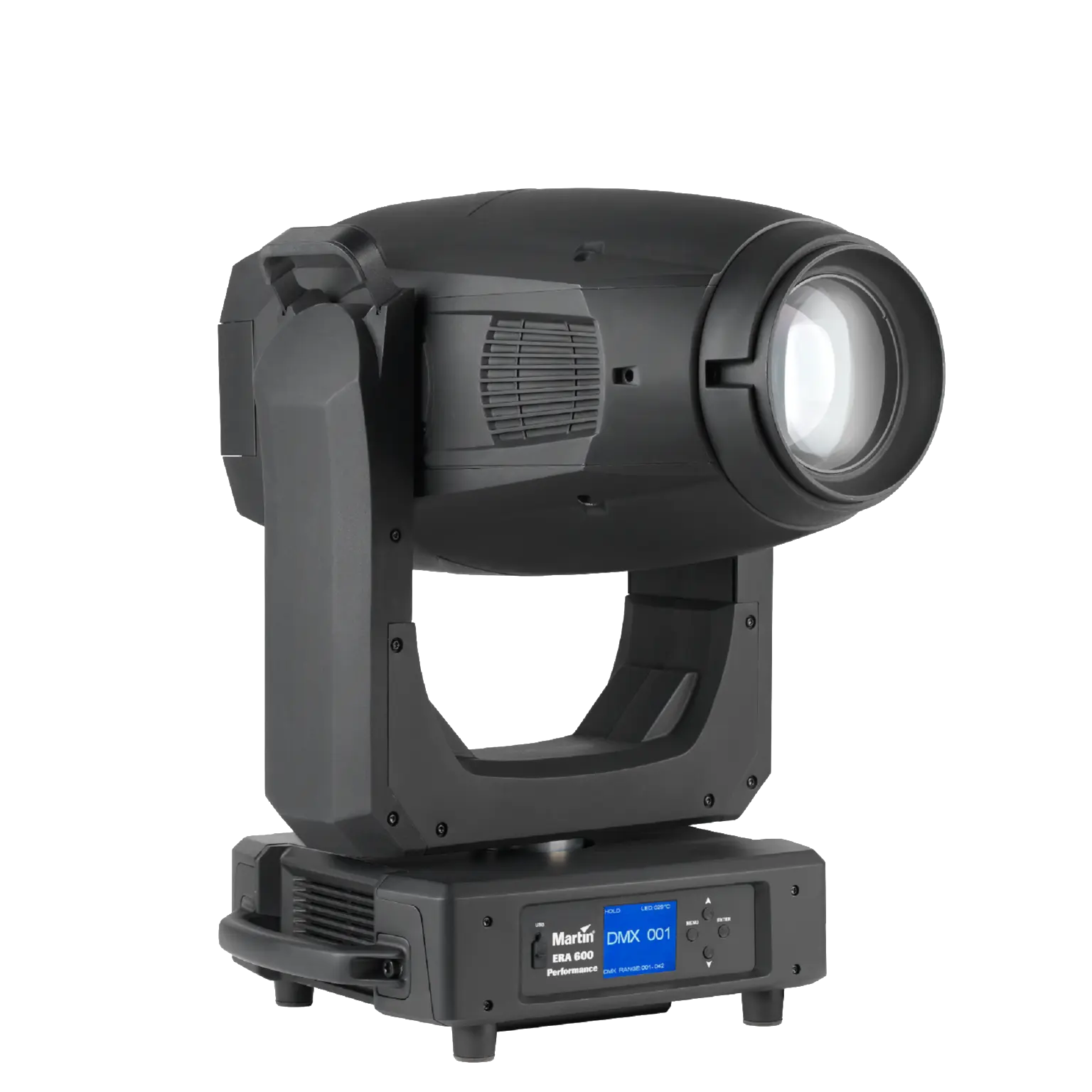

Ustawianie i adresowanie: Panel sterowania z podświetlanym wyświetlaczem LCD

Sterowanie 16-bitowe: Ściemnianie, CMY, CTO, Zoom, Focus, Pan i Tilt

Kanały DMX: 41

Zgodność z DMX: USITT DMX512/1990

Zgodność z RDM: ANSI/ESTA E1.20

Transceiver: Optoizolowany RS-485



OPTYKA

Średnica przedniej soczewki: 120 mm

Zakres zoomu: 6° – 45° (1:7,5)

Źródło światła: silnik LED o mocy 550 W

Minimalna żywotność diod LED: 20 000 godzin (do >70% wydajności świetlnej)*

Binning: ścisłe binningowanie kolorów i strumienia świetlnego

*Dane producenta uzyskane w warunkach testowych producenta



DANE FOTOMETRYCZNE

Moc świetlna silnika świetlnego: 37 000 lumenów

Częstotliwość odświeżania diod LED: 3600 Hz

Standard

Moc świetlna oprawy: 19 000 lumenów

CRI (wskaźnik oddawania barw): >70

CQS (skala jakości barw): >67

TM-30 Rf (wskaźnik wierności IES TM-30-15): >65

TM-30 Rg (wskaźnik gamutu IES TM-30-15): >96

TLCI (wskaźnik spójności oświetlenia telewizyjnego): >45

CCT: 6800 K (+/- 250 K)

Szczytowa intensywność światła: 1 102 000 cd

Z opcjonalnym filtrem zwiększającym CRI

Świetlność oprawy: 13 000 lumenów

CRI (wskaźnik oddawania barw): >79

CQS (skala jakości barw): >74

TM-30 Rf (wskaźnik wierności IES TM-30-15): >75

TM-30 Rg (wskaźnik gamutu IES TM-30-15): >98

TLCI (wskaźnik spójności oświetlenia telewizyjnego): >56

CCT: 6500 K (+/- 250 K)

Szczytowa intensywność świetlna: 783 000 cd



* Wszystkie dane fotometryczne zmierzone w stanie ustalonym (30 minut rozgrzewania) w temperaturze otoczenia 25°C.



KONSTRUKCJA

Obudowa: termoplastyczny materiał o wysokiej odporności na uderzenia i trudnopalny

Kolor: czarny

Stopień ochrony: IP 20



GOBO

Maksymalna średnica obrazu: 19,0 mm

Materiał gobo: Borofloat 33

Średnica zewnętrzna: 23,0 mm +0 / -0,2 mm

Maksymalna grubość gobo: 1,1 mm

Powłoka: grube matowe aluminium



INSTALACJA

Punkty montażowe: 2 pary punktów 1/4 obrotu dla wsporników omega o rozstawie 106 mm

Lokalizacja: Tylko w suchym miejscu, musi być przymocowany do powierzchni lub konstrukcji

Orientacja: Dowolna

Minimalna odległość od materiałów palnych: 0,2 m

Minimalna odległość od oświetlonych powierzchni: 2,0 m

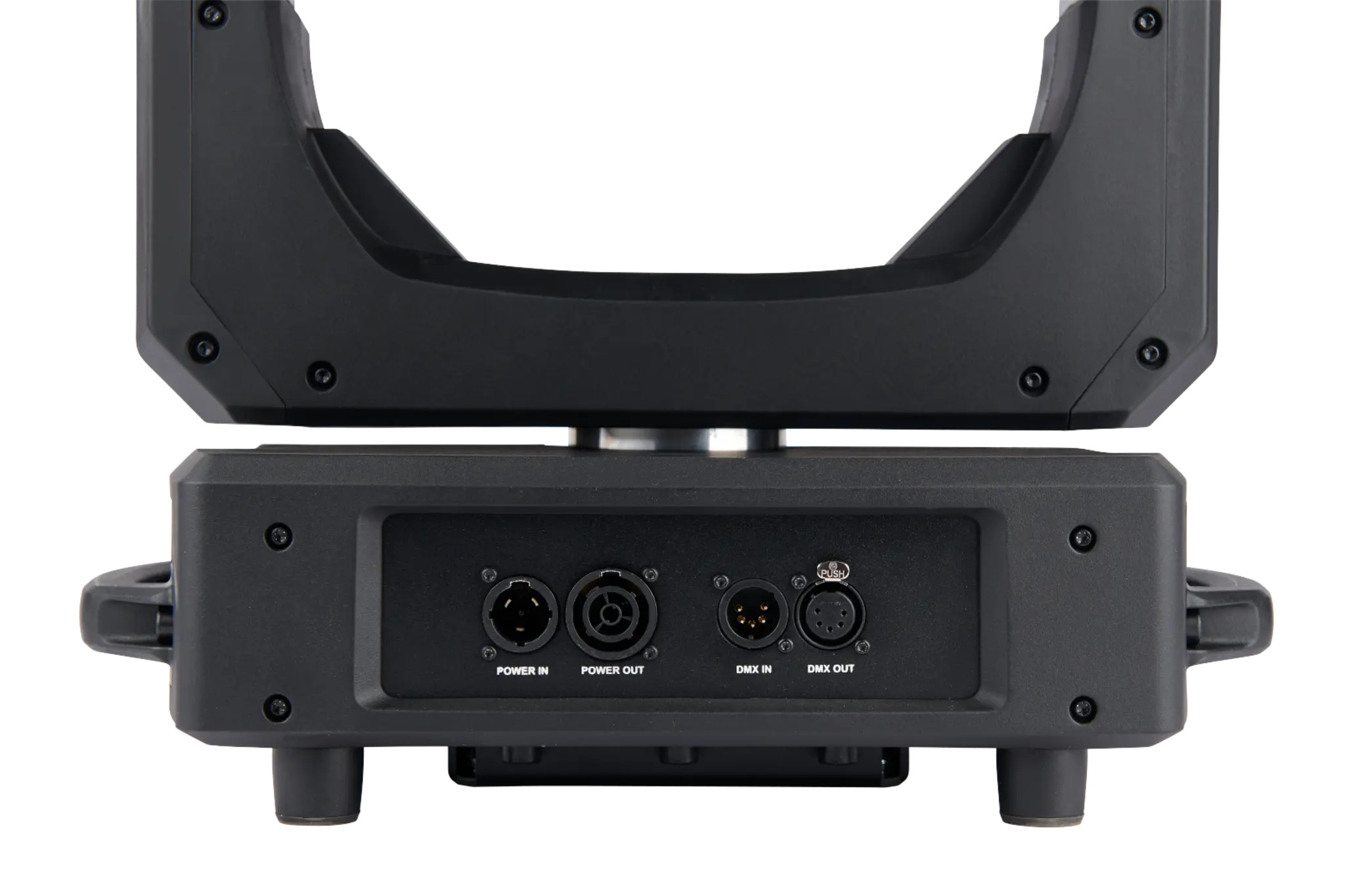

POŁĄCZENIA

Wejście/wyjście danych DMX i RDM: 5-pinowe złącze XLR z blokadą

Wejście zasilania sieciowego AC: gniazdo Neutrik TRUE1, obsługujące złącze TRUE1 NAC3FX-W (TOP)

Przejście zasilania sieciowego AC: gniazdo Neutrik TRUE1, obsługujące złącze TRUE1 NAC3MX-W (TOP)



ZASILANIE

Zasilanie prądem przemiennym: 100–240 V AC nominalnie, 50/60 Hz

Zasilacz: elektroniczny przełącznik z automatycznym wyborem zakresu

Typowy prąd rozruchowy RMS w połowie cyklu przy 230 V, 50 Hz: 21,8 A

Współczynnik mocy: 0,99 przy 120 V; 0,97 przy 230 V

Typowy pobór prądu: 6,5 A przy 120 V; 3,2 A przy 230 V *

Pobór mocy

Maksymalny: 856 W

Typowy: 778 W *

W stanie spoczynku: 64 W *

* Pomiary wykonane przy napięciu nominalnym. Dopuszczalne odchylenie +/- 10%.

Typowy: pełna moc wyjściowa biała, brak ruchomych elementów, regulowana prędkość wentylatora.

W stanie spoczynku: brak mocy wyjściowej, brak ruchomych elementów, regulowana prędkość wentylatora.



TERMICZNE

Chłodzenie: wymuszony obieg powietrza (regulowana temperatura, niski poziom hałasu)

Maksymalna temperatura otoczenia (Ta max.): 40° C

Minimalna temperatura otoczenia (Ta min.): 0° C

Maksymalna temperatura powierzchni, stan ustalony, przy temperaturze otoczenia 40° C: 75° C

Całkowite rozpraszanie ciepła (obliczone, +/- 10%): 2660 BTU/godz.



DANE AKUSTYCZNE

Poziom ciśnienia akustycznego (LpA) w odległości 1 m (domyślny tryb regulacji wentylatora, pełna wydajność): 46,1 dB(A)

Poziom ciśnienia akustycznego (LpA) w odległości 1 m (tryb stałej prędkości wentylatora, ultra niski): 39,1 dB(A)



ŚRODOWISKO

RoHS: zgodność

REACH: zgodność

WEEE: zgodność

Proposition 65: zgodność

Skuteczność (maksymalna wydajność): 25,4 lm/W

LWR*: 588 lm/kg

* LWR = stosunek strumienia świetlnego do masy



CERTYFIKATY

Globalny certyfikat CB/IECEE: IEC 60598-2-17 (IEC 60598-1)

Bezpieczeństwo UE: c

EMC UE: EN 55015; EN 55032; EN 55035; EN 61000-3-2,-3; EN 61547

Bezpieczeństwo USA: UL 1573

EMC USA: FCC część 15 klasa B

Bezpieczeństwo Kanada: CSA C22.2 nr 166

EMC Kanada: ICES-003 klasa B, ICES-005 klasa B

Australia/Nowa Zelandia: RCM



ELEMENTY W ZESTAWIE

Dwa uchwyty typu Omega z łącznikami 1/4 obrotu do montażu klamer



PRODUKTY POKREWNE

Pakiet oprogramowania Martin Companion (w tym program do aktualizacji oprogramowania sprzętowego): bezpłatne pobranie ze strony www.martin.com

Interfejs sprzętowy Martin Companion Cable USB/DMX
