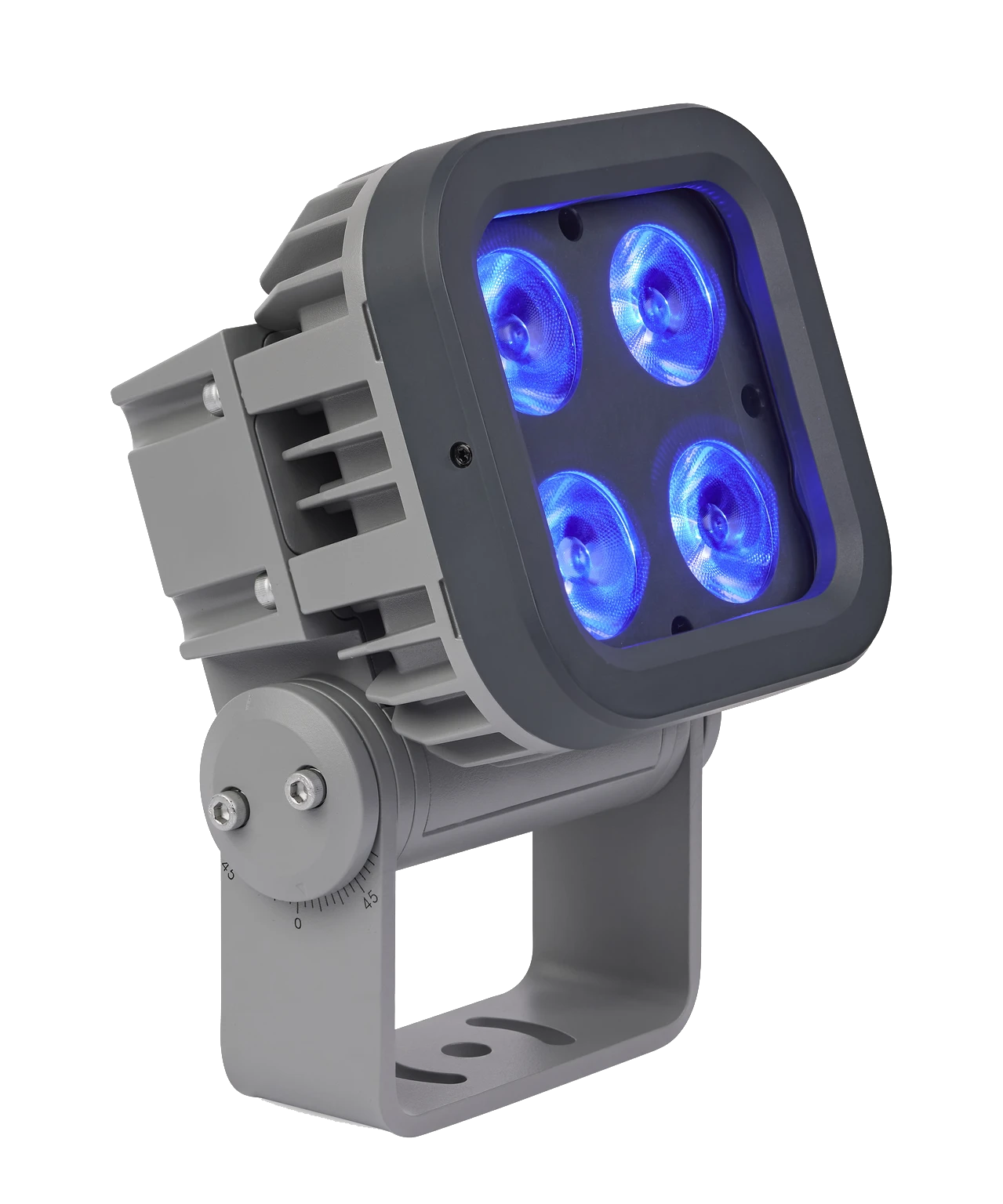

Stworzona z myślą o trudnych warunkach i twórczych zastosowaniach, Exterior Wash Pro S QUAD to logiczne, intuicyjne i wszechstronne rozwiązanie oświetleniowe zaprojektowane do podświetlania mniejszych obiektów, detali architektonicznych oraz terenów zielonych. Dzięki zewnętrznym mikrosoczewkom oraz opcjonalnemu daszkowi przeciwodblaskowemu (baffle snoot) oprawa oferuje konfigurowalną kontrolę nad kątem świecenia. Exterior Wash Pro S QUAD zapewnia niezrównaną jakość kolorów. Fabryczna kalibracja kolorystyczna gwarantuje doskonałą spójność barw, a dedykowany kanał kontroli temperatury barwowej w zakresie od 1000K do 12 500K precyzyjnie odwzorowuje krzywą ciała doskonale czarnego. Zintegrowana technologia wzmocnienia koloru (color boost), obejmująca inteligentny stosunek mocy diod LED do mocy zasilacza, pozwala uzyskać kolory nasycone i mieszane nawet trzykrotnie jaśniejsze niż w poprzednich modelach. Przystosowana do stałej instalacji na zewnątrz i objęta 5-letnią gwarancją, oprawa spełnia rygorystyczne normy środowiskowe.
CECHY
- Linia Logic dostępna w czterech rozmiarach i wariantach strumienia świetlnego (S, M, L, XL)
- Kompaktowa i smukła konstrukcja
- Doskonała spójność kolorystyczna dzięki fabrycznej kalibracji
- Technologia wzmocnienia koloru zapewniająca jasne kolory nasycone i mieszane
- Dedykowany kanał kontroli temperatury barwowej
- Wąski kąt świecenia dzięki wysokowydajnym diodom RGBW

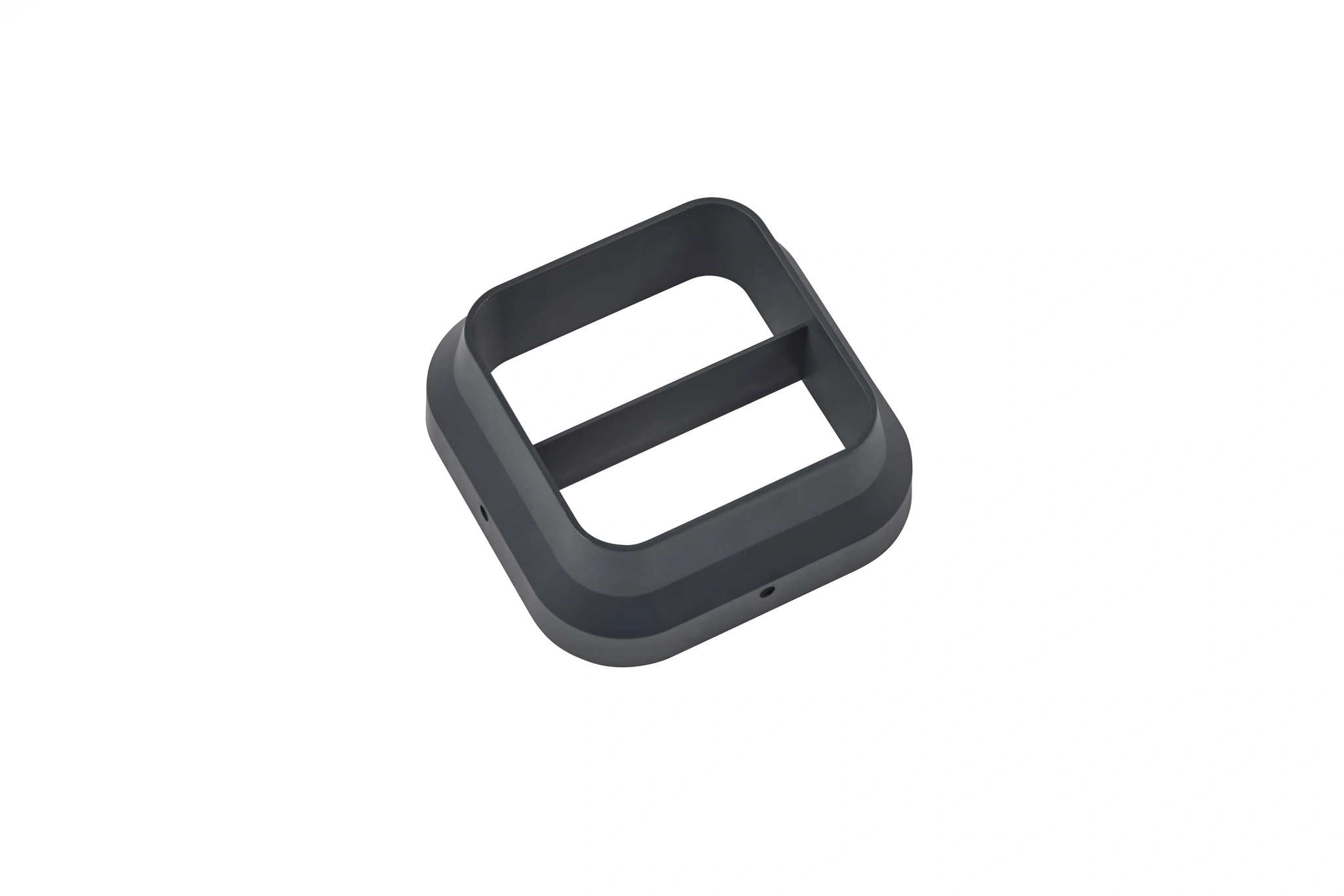

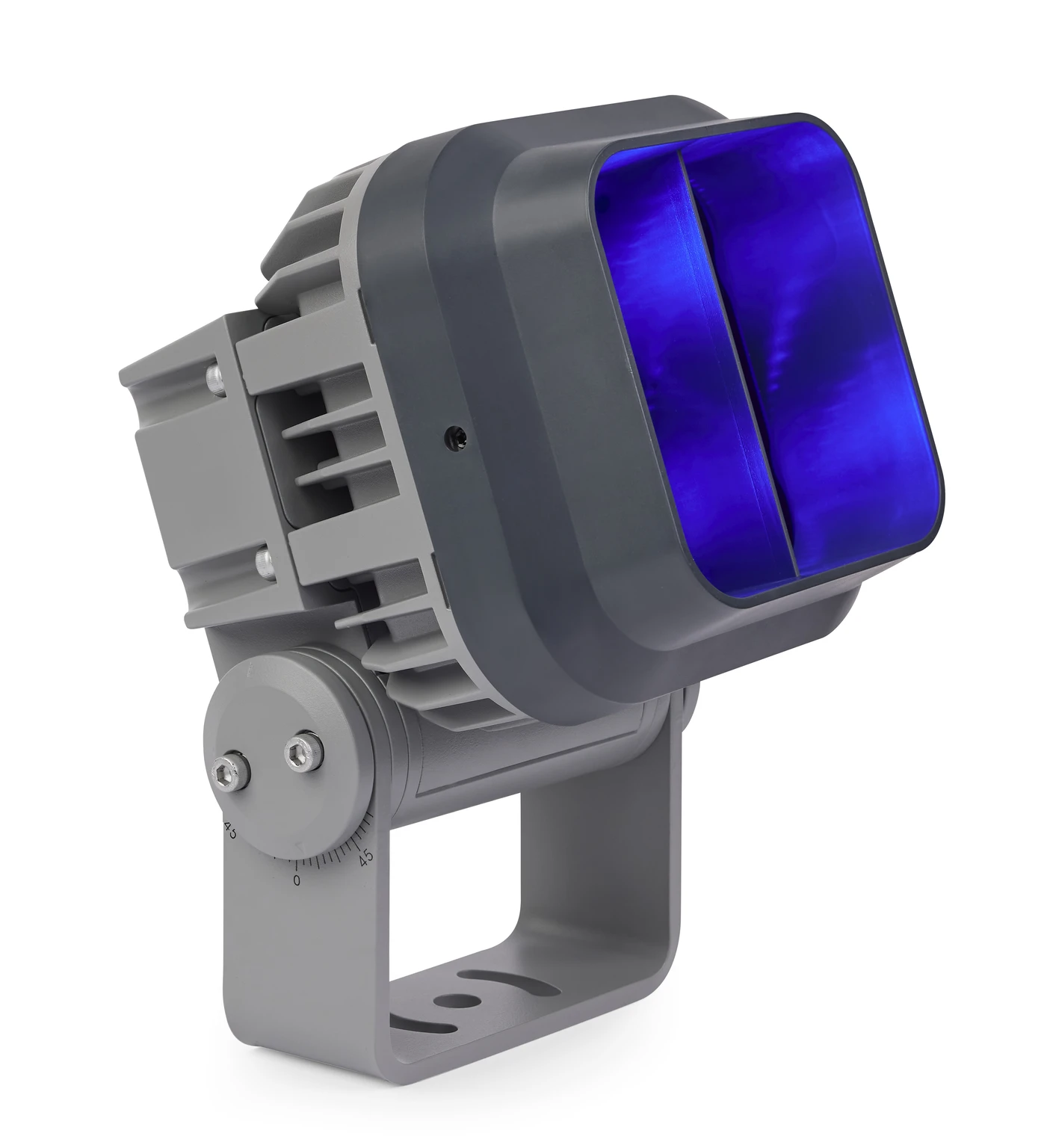

- Opcjonalny daszek przeciwodblaskowy (baffle snoot)
- Zewnętrznie montowane mikrosoczewki dyfuzyjne
- Sterowanie RDM i DMX

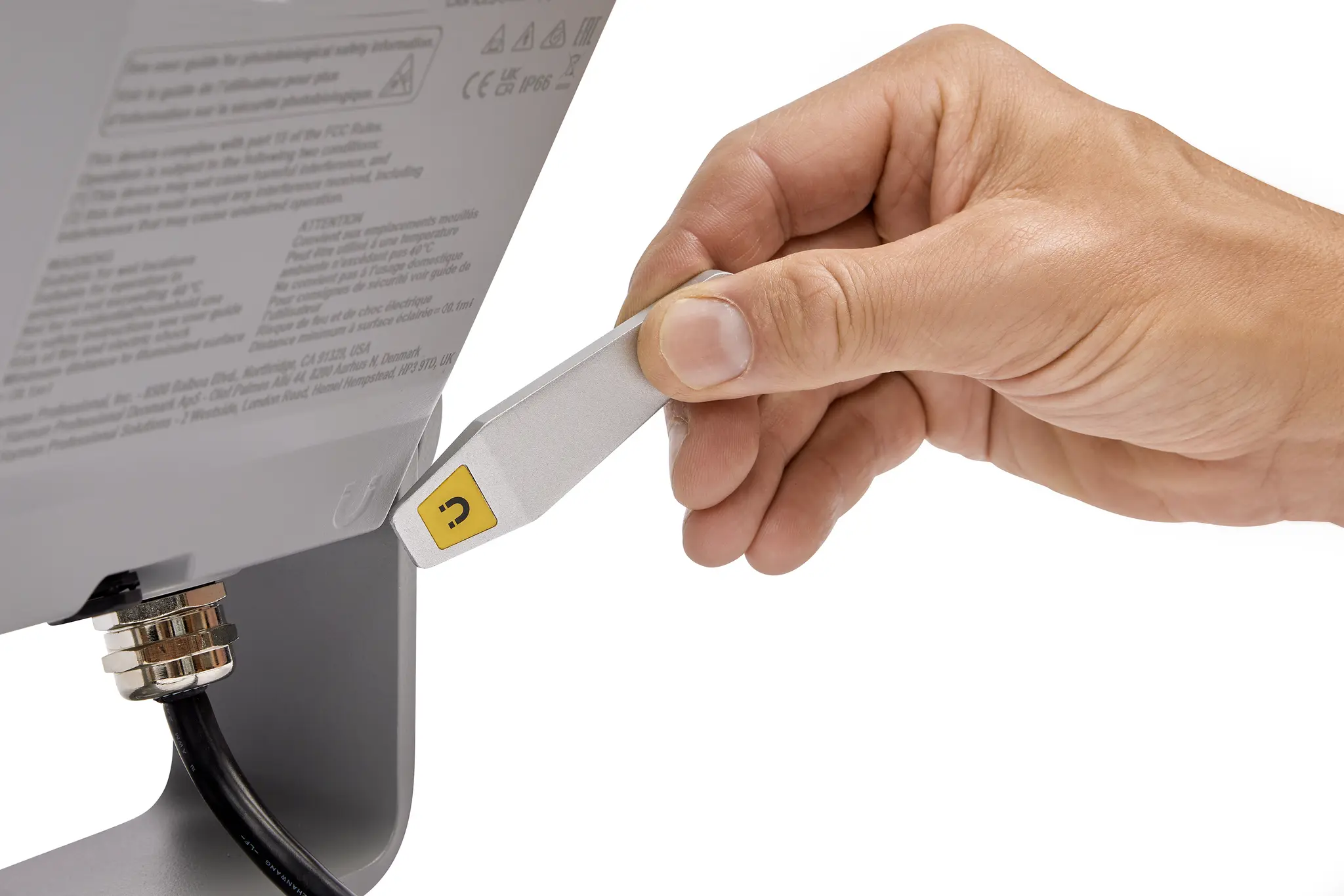

- Lokalna diagnostyka i ustawianie ostrości za pomocą czujnika magnetycznego
- Okablowanie zasilania i DMX IN/OUT wstępnie zamontowane
- Opcjonalne rozwiązanie okablowania Hybrid IN/OUT do łatwego łączenia liniowego
- W pełni uszczelniona obudowa (IP66, IK08 oraz klasa odporności na korozję C-5 High)
- Wysyłane w opakowaniu kartonowym z certyfikatem FSC
- 5-letnia gwarancja
SPECYFIKACJA TECHNICZNA
PARAMETRY FIZYCZNE
Długość: 141 mm
Szerokość: 155 mm
Wysokość: 236 mm
Masa: 4,4 kg
EFEKTY DYNAMICZNE
Intensywność: 0–100%
Mieszanie kolorów: RGB + CTC (regulacja temperatury barwowej)
Regulacja temperatury barwowej: 1000 K–12500 K w krokach co 50 K
STEROWANIE I PROGRAMOWANIE
Systemy sterowania: DMX, RDM
Interfejs użytkownika: Czujnik magnetyczny do lokalnej diagnostyki i ustawiania ostrości
Sterowanie autonomiczne: Do 20 scen z indywidualnymi czasami zanikania/utrzymywania
Rozdzielczość sterowania: 8-bitowe sterowanie DMX każdym kolorem
Rozdzielczość dimmera: 16-bitowe sterowanie DMX intensywnością
Kanały DMX: 6/3/7/4 (standardowe/podstawowe/rozszerzone/surowe)
Zgodność z DMX: USITT DMX512/1990
Zgodność z RDM: ANSI/ESTA E1.20
Transceiver DMX/RDM: izolowany galwanicznie RS-485
Aktualizacja oprogramowania układowego: przesyłanie szeregowe przez łącze DMX
OPTYKA

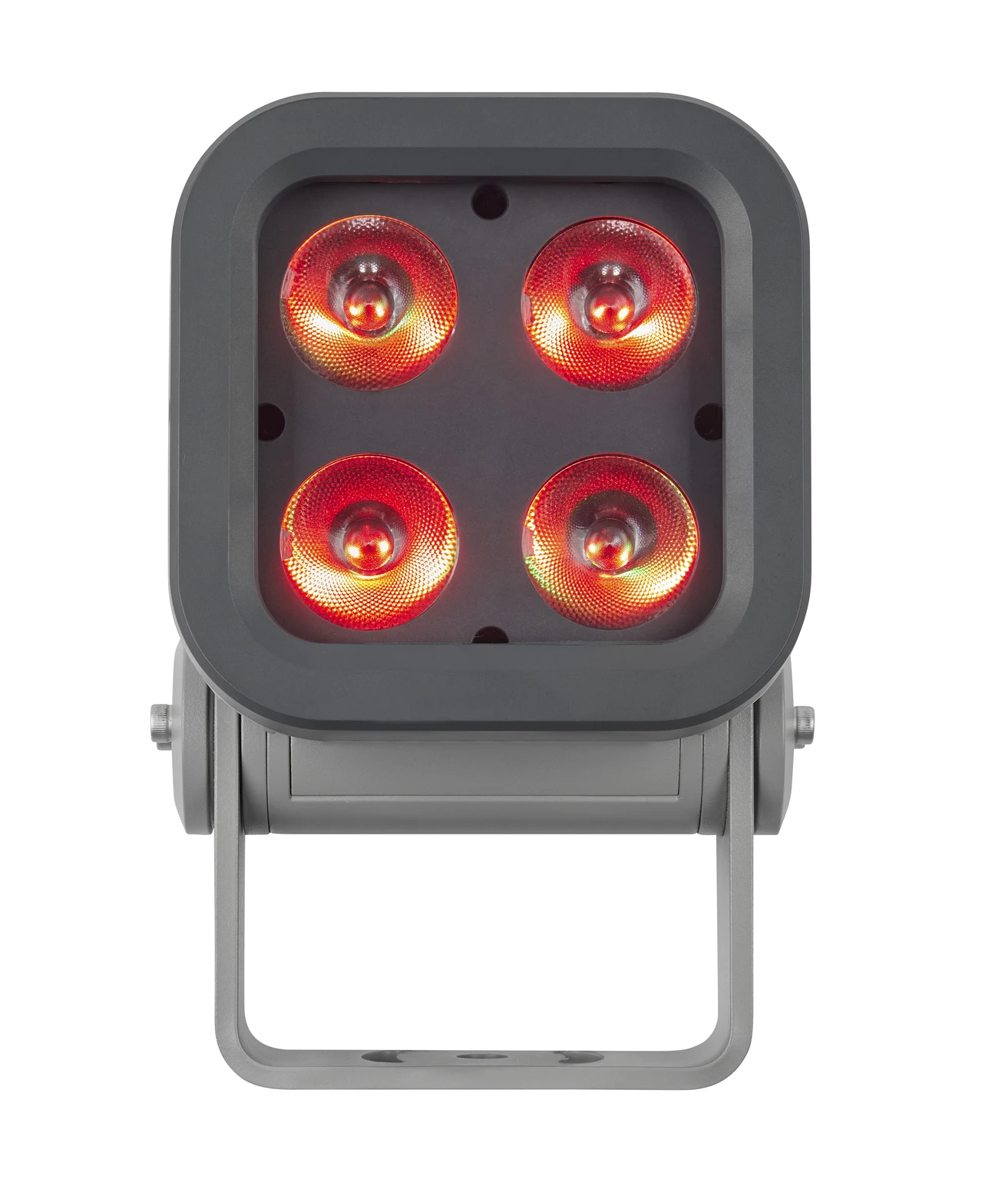

Źródło światła: 4 diody LED RGBW
Całkowita moc diod LED: 160 W (4 x 40 W)
Minimalna żywotność diod LED: 100 000 godzin (dla >70% strumienia świetlnego)*
Producent diod LED: Osram
Binning: ścisły binning kolorów i strumienia świetlnego
Kalibracja: pełna kalibracja kolorów (1-stopniowa elipsa MacAdama)
*Wartość uzyskana w warunkach testowych producenta przy Ta = 25°C.
OPCJE KĄTA GŁÓWNEGO WIĄZKI
Kąt wiązki natywnej: 8°
Wąska soczewka mikro: 10°
Średnia soczewka mikro: 16°
Szeroka soczewka mikro: 30°
Bardzo szeroka soczewka mikro: 54°
Asymetryczna soczewka mikro: 9° x 56°
DANE FOTOMETRYCZNE
CRI (wskaźnik oddawania barw): > 70
CCT: 1000 K – 12500 K (domyślnie 4000 K)
STRUMIEŃ ŚWIATŁA*
2400 K: 900 lm
4000 K: 1200 lm
6500 K: 1800 lm
Pełna moc: 1800 lm
Czerwony: 620 lm
Zielony: 1320 lm
Niebieski: 470 lm
* Wszystkie dane fotometryczne zmierzone w stanie ustalonym (30 minut rozgrzewania) w temperaturze otoczenia 25 °C.
KONSTRUKCJA
Obudowa: odlew aluminiowy
Kolor: szary RAL 7042 lub biały RAL 9016 – inne kolory dostępne na zamówienie
Obróbka powierzchni: anodowana i malowana proszkowo elektrostatycznie
Stopień ochrony: IP66
Efektywna powierzchnia projekcyjna/rzutowana (EPA): 0,026 m² / 0,038 m²
Odporność na uderzenia: IK08
Odporność na korozję: C5 High (ISO 12944-6)
Odporność na wibracje: 1,0 g, sinusoidalna (IEC 60068-2-6), 0,7 g RMS losowa (IEC 60068-2-64), 3,0 g (ANSI C136-31)
INSTALACJA

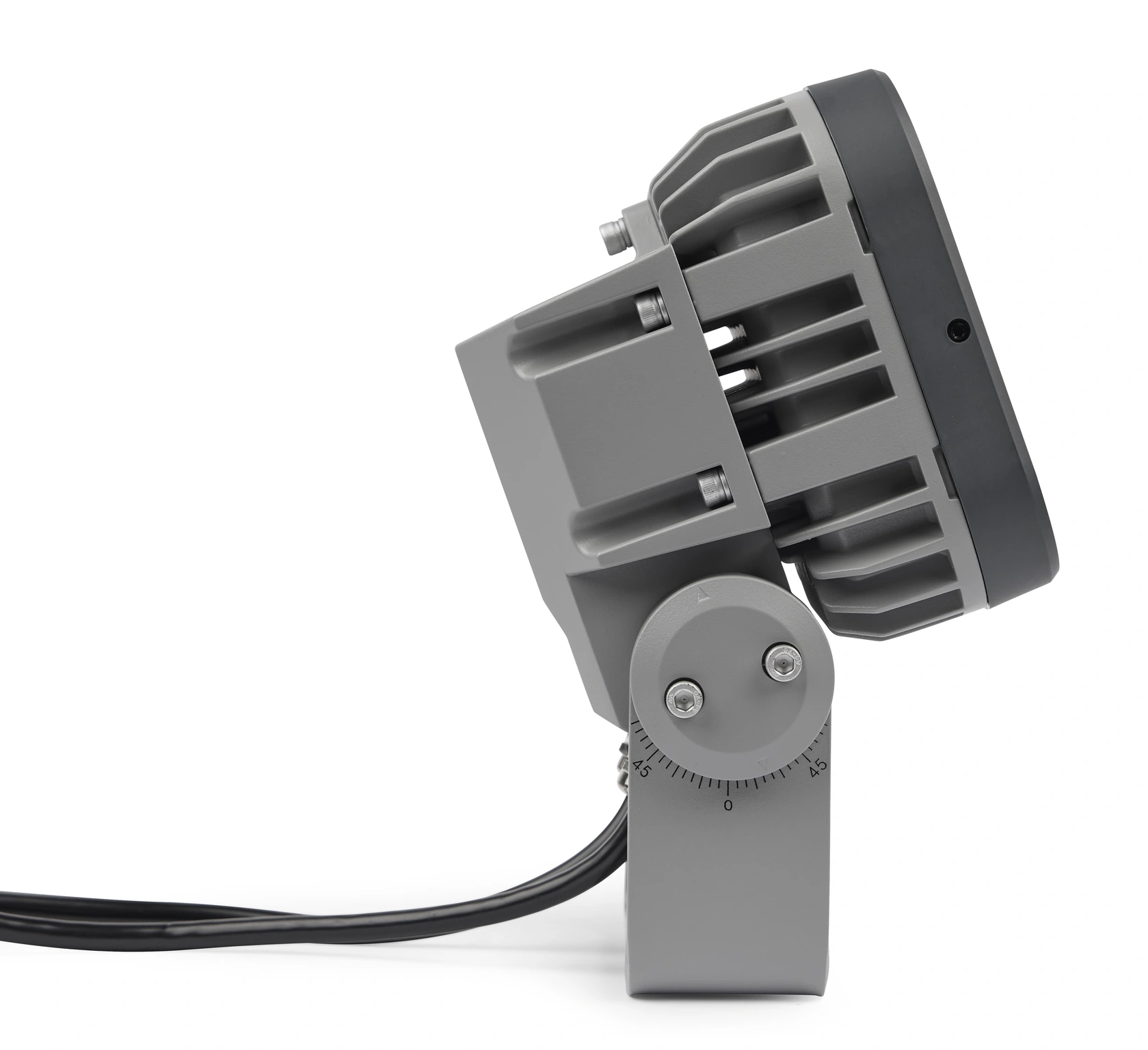

Montaż: Regulowany uchwyt
Orientacja: Dowolna
Minimalna odległość od podświetlanych powierzchni: 0,1 m

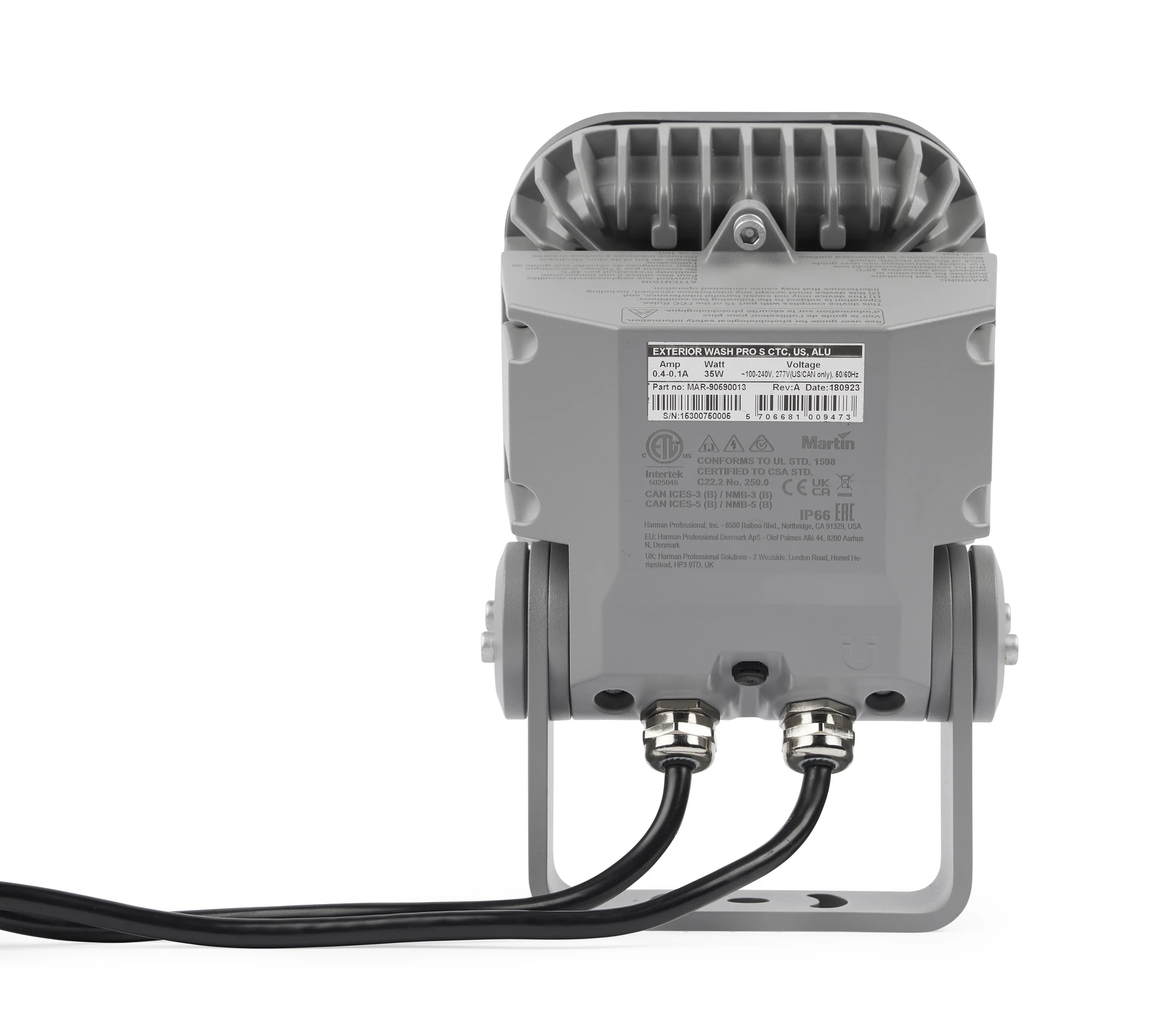

POŁĄCZENIA
Podłączenie zasilania: kabel o długości 2 m z otwartym końcem
Typ kabla zasilającego, modele UE: H07RN-F 3G 1,0 mm², 450/750 V, VDE
Typ kabla zasilającego, modele amerykańskie: PVC SJTW 3 x 1,31 mm² (16 AWG) 105° C 300 V VW-1
Połączenie danych: 2 m otwarty 6-żyłowy kombinowany kabel wejściowo-wyjściowy
Hybrydowe kable zasilające/dane (wejściowe i przejściowe) 8-pinowe złącza niestandardowe dostępne na zamówienie
ZASILANIE
Zasilanie prądem przemiennym: 100–240/277 V nominalnie, 50/60 Hz
Zasilacz: elektroniczny przełączalny z automatycznym wyborem zakresu
Typowy prąd rozruchowy RMS w połowie cyklu: 12 A
Ochrona przeciwprzepięciowa: 4 kV
Maksymalny prąd upływowy: 0,5 mA
Współczynnik mocy: 0,99 przy 110 V / 120 V; 0,94 przy 208 V / 230 V; 0,92 przy 277 V
Maksymalny pobór prądu: 0,35 A przy 100 V; 0,29 A przy 120 V; 0,15 A przy 230 V; 0,13 A przy 277 V
POBÓR MOCY
Maksymalny pobór mocy: 35 W (tryb zredukowany 28 W)*
Tryb bezczynności: 2,0 W*
* Pomiary wykonane przy napięciu nominalnym. Dopuszczalne odchylenie +/- 10%. Tryb bezczynności: wszystkie diody LED o zerowej intensywności
TERMICZNE
Chłodzenie: konwekcyjne
Maksymalna temperatura otoczenia: 45°C*
Minimalna temperatura otoczenia: -30°C**
Całkowite rozpraszanie ciepła (obliczone, +/- 10%): 119 BTU/godz.
*Powyżej tej temperatury urządzenie reguluje moc wyjściową, aby zapobiec przegrzaniu.
**Zasilanie musi być utrzymywane poniżej -20° C
ŚRODOWISKO
RoHS: zgodność
REACH: zgodność
WEEE: zgodność
Proposition 65: zgodność
Opakowanie: wkładka kartonowa i pudełko zewnętrzne z certyfikatem FSC
Skuteczność (maksymalna wydajność): 51 lm/W
LWR*: 409 lm/kg
*LWR = stosunek strumienia świetlnego do masy
CERTYFIKATY
Globalna certyfikacja CB/IECEE: IEC 60598-2-5 (IEC 60598-1)
Bezpieczeństwo UE: EN 60598-2-5 (EN 60598-1), EN 62493
EMC UE: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
Bezpieczeństwo w USA: ANSI/UL 1598
EMC w USA: 47 CFR część 15 klasa B
Bezpieczeństwo w Kanadzie: CSA C22.2 nr 250.0
EMC w Kanadzie: ICES 003(B), ICES 005(B)
Australia/Nowa Zelandia: RCM
Wielka Brytania: UKCA
Indie: BIS IS 10322 (część 5/sekcja 5)
