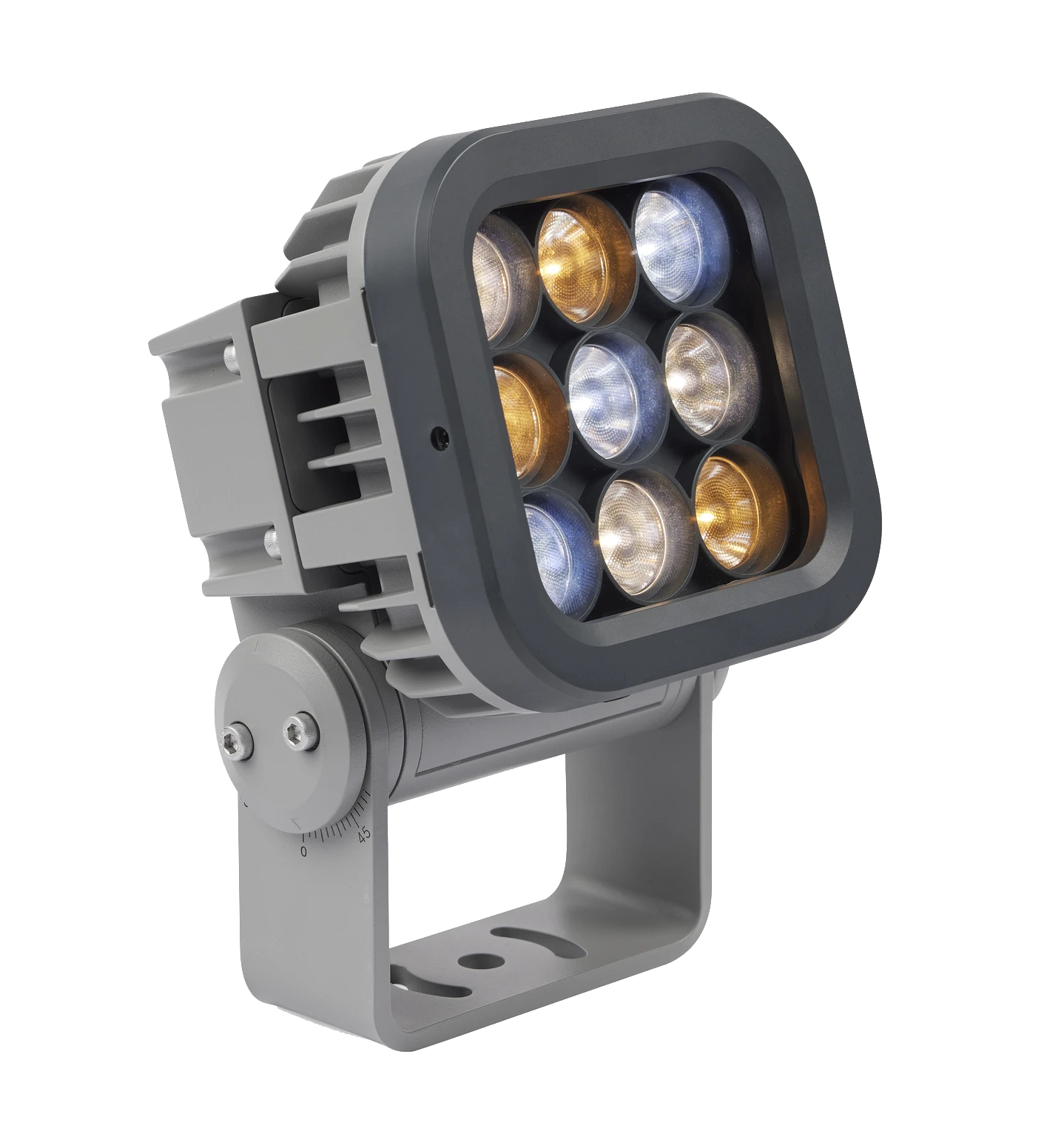

Zaprojektowana z myślą o wymagających warunkach i kreatywnych zastosowaniach, Exterior Wash Pro S CTC to logiczne, intuicyjne i wszechstronne rozwiązanie oświetleniowe, stworzone do iluminacji mniejszych obiektów, elementów architektonicznych oraz terenów zielonych. Dzięki zewnętrznym soczewkom oraz opcjonalnej osłonie przeciwsłonecznej (baffle snoot), oprawa zapewnia elastyczną kontrolę wiązki światła. Exterior Wash Pro S CTC oferuje dedykowaną kontrolę temperatury barwowej w zakresie od 2400 K do 6500 K, umożliwiając precyzyjne dopasowanie nastroju oświetlenia do charakteru przestrzeni. Przeznaczona do stałych instalacji zewnętrznych i objęta 5-letnią gwarancją, spełnia najwyższe standardy środowiskowe, gwarantując trwałość i niezawodność w każdych warunkach.
CECHY
- Seria Logic dostępna w czterech rozmiarach i wariantach strumienia świetlnego (S, M, L, XL)
- Kompaktowa i smukła konstrukcja
- Rozszerzony zakres temperatury barwowej: 2400 K – 6500 K
- Skuteczność świetlna powyżej 60 lm/W
- Wąski kąt wiązki dzięki diodom LED o wysokiej mocy
- Opcjonalna osłona baffle snoot
- Zewnętrznie montowane mikrosoczewki dyfuzyjne
- Sterowanie RDM i DMX
- Lokalna diagnostyka i ustawianie ostrości za pomocą czujnika magnetycznego
- Fabrycznie zamontowane przewody Power i DMX IN/OUT
- Opcjonalne złącze hybrydowe IN/OUT ułatwiające łączenie łańcuchowe
- W pełni odporna obudowa (IP66, IK08, klasa odporności C-5 High)
- Ekologiczne opakowanie z certyfikatem FSC
- 5-letnia gwarancja
SPECYFIKACJA TECHNICZNA
PARAMETRY FIZYCZNE
Długość: 141 mm
Szerokość: 155 mm
Wysokość: 236 mm
Masa: 4,4 kg
EFEKTY DYNAMICZNE
Intensywność: 0–100%
Regulacja temperatury barwowej: 2400 K – 6500 K
STEROWANIE I PROGRAMOWANIE
Systemy sterowania: DMX, RDM

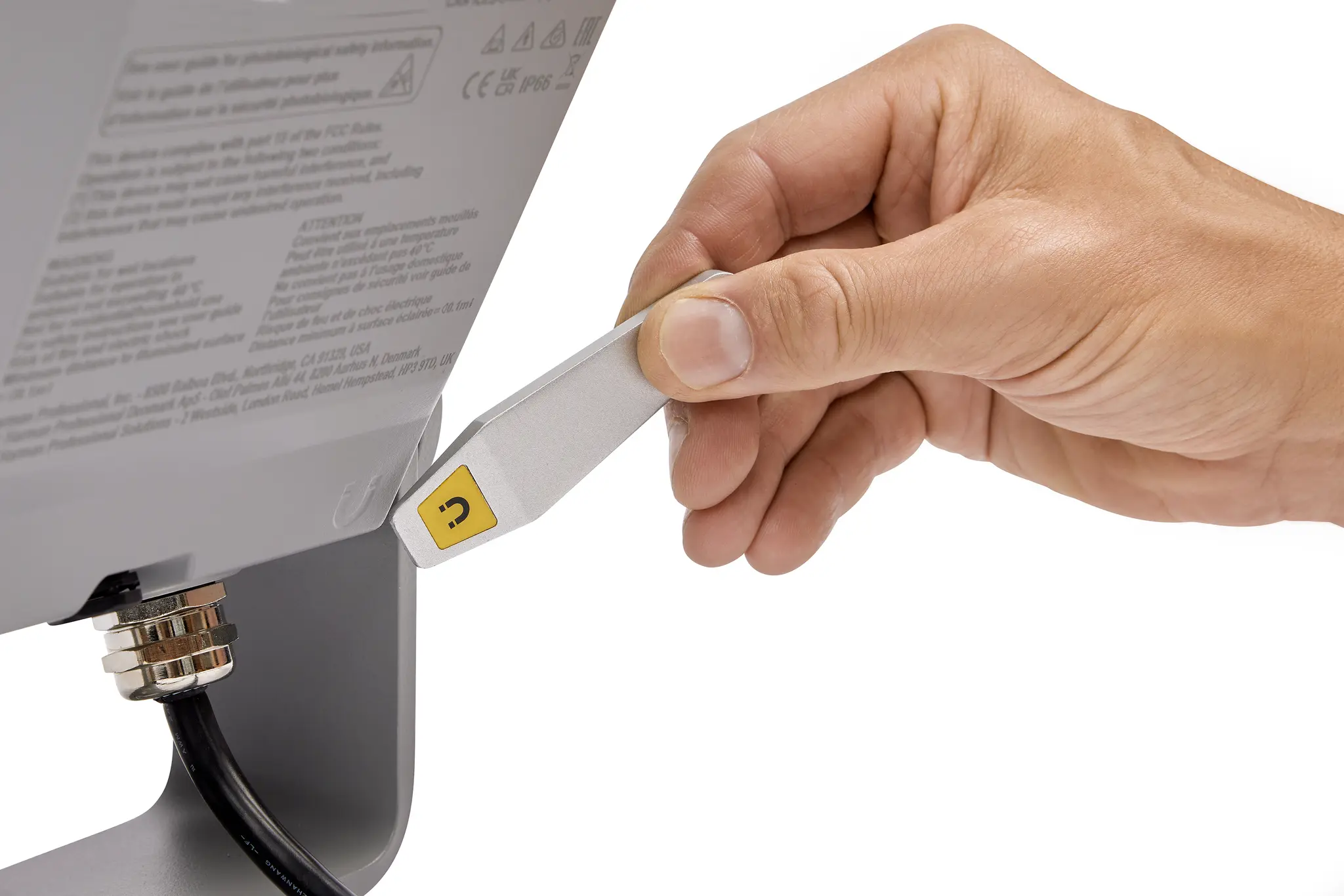

Interfejs użytkownika: Czujnik magnetyczny do lokalnej diagnostyki i ustawiania ostrości
Sterowanie autonomiczne: Do 20 scen z indywidualnymi czasami zanikania/utrzymywania
Rozdzielczość sterowania: 8-bitowe sterowanie DMX każdym kolorem
Rozdzielczość dimmera: 16-bitowe sterowanie DMX intensywnością
Kanały DMX: 3/3 (standardowe/podstawowe)
Zgodność z DMX: USITT DMX512/1990
Zgodność z RDM: ANSI/ESTA E1.20
Transceiver DMX/RDM: galwanicznie izolowany RS-485
Aktualizacja oprogramowania układowego: przesyłanie szeregowe przez łącze DMX
OPTYKA

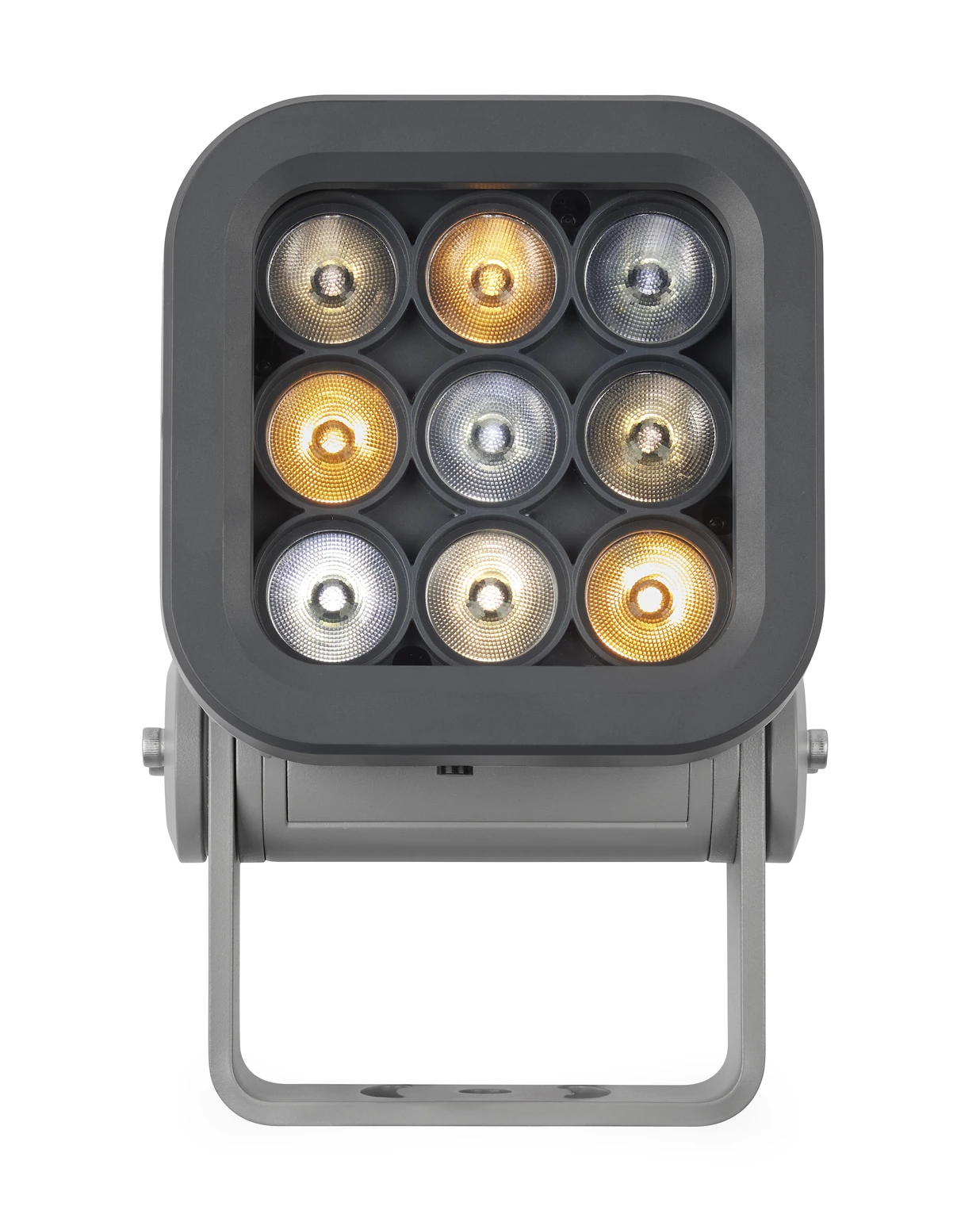

Źródło światła: 3 białe diody LED 2400 K, 3 białe diody LED 4000 K, 3 białe diody LED 6500 K
Całkowita moc diod LED: 54 W (9 x 6 W)
Minimalna żywotność diod LED: p>100 000 godzin (dla >70% strumienia świetlnego)*
Producent diod LED: Cree
Klasyfikacja: ścisła klasyfikacja barwy i strumienia świetlnego
*Wartość uzyskana w warunkach testowych producenta przy Ta = 25° C.
OPCJE KĄTA GŁÓWNEGO WIĄZKI
Kąt wiązki natywnej: 7°
Wąska soczewka mikro: 9°
Średnia soczewka mikro: 15°
Szeroka soczewka mikro: 30°
Bardzo szeroka soczewka mikro: 50°
Asymetryczna soczewka mikro: 8° x 60°
DANE FOTOMETRYCZNE
CRI (wskaźnik oddawania barw): > 70
CCT: 2400 K – 6500 K (domyślnie 4000 K)
STRUMIEŃ ŚWIATŁA*
2400 K: 1100 lm
4000 K: 2200 lm
6500 K: 1700 lm
* Wszystkie dane fotometryczne zmierzone w stanie ustalonym (30 minut rozgrzewania) w temperaturze otoczenia 25 °C.
KONSTRUKCJA
Obudowa: odlew aluminiowy
Kolor: szary RAL 7042 – inne kolory dostępne na zamówienie
Obróbka powierzchni: anodowana i malowana proszkowo elektrostatycznie
Stopień ochrony: IP66
Efektywna powierzchnia projekcyjna (EPA): 0,026 m² / 0,038 m²
Odporność na uderzenia: IK08
Odporność na korozję: C5 High (ISO 12944-6)
Odporność na wibracje: 1,0 g, sinusoidalna (IEC 60068-2-6), 0,7 g RMS losowa (IEC 60068-2-64), 3,0 g (ANSI C136-31)
INSTALACJA

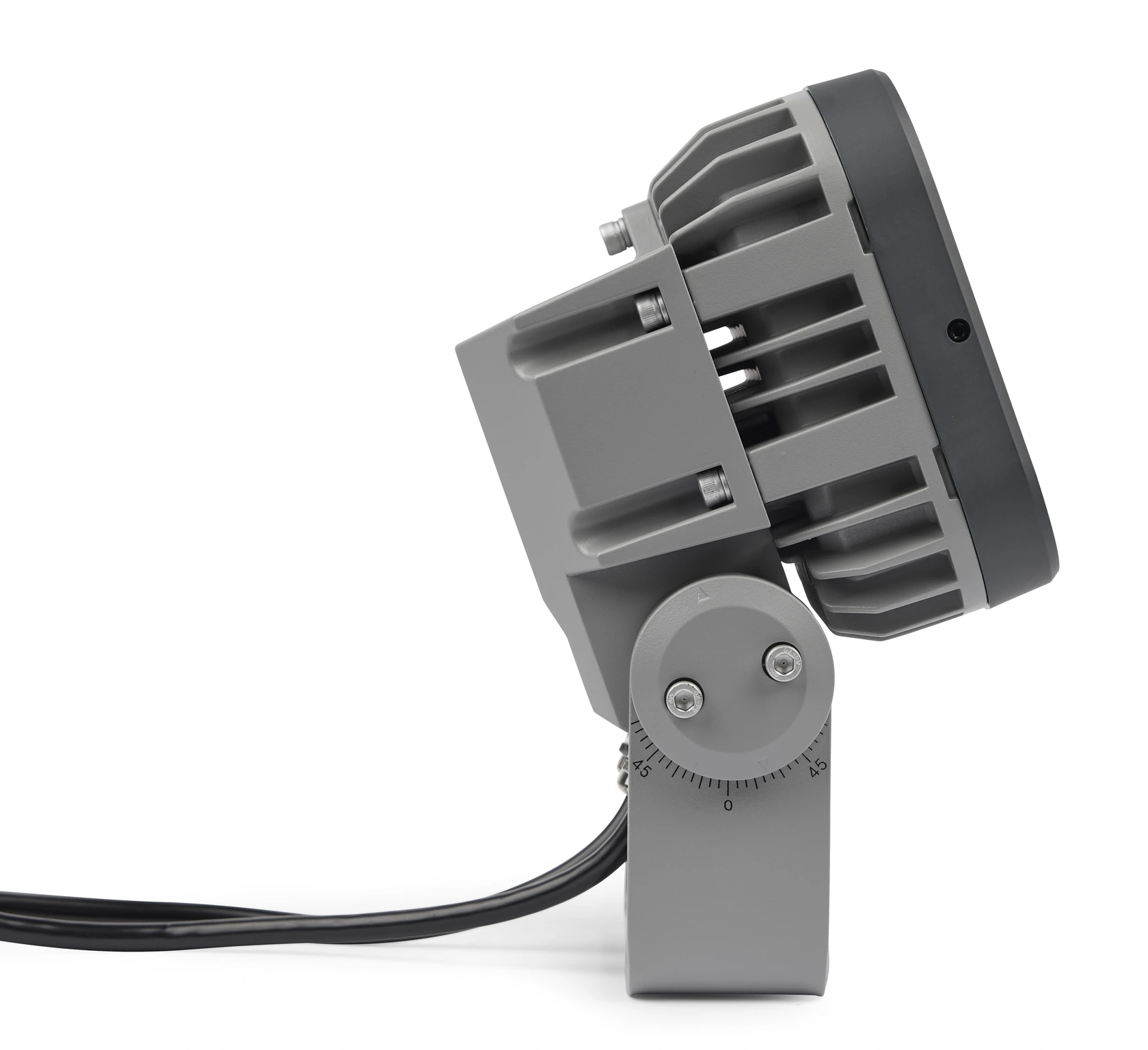

Montaż: Regulowany uchwyt
Orientacja: Dowolna
Minimalna odległość od oświetlanych powierzchni: 0,1 m

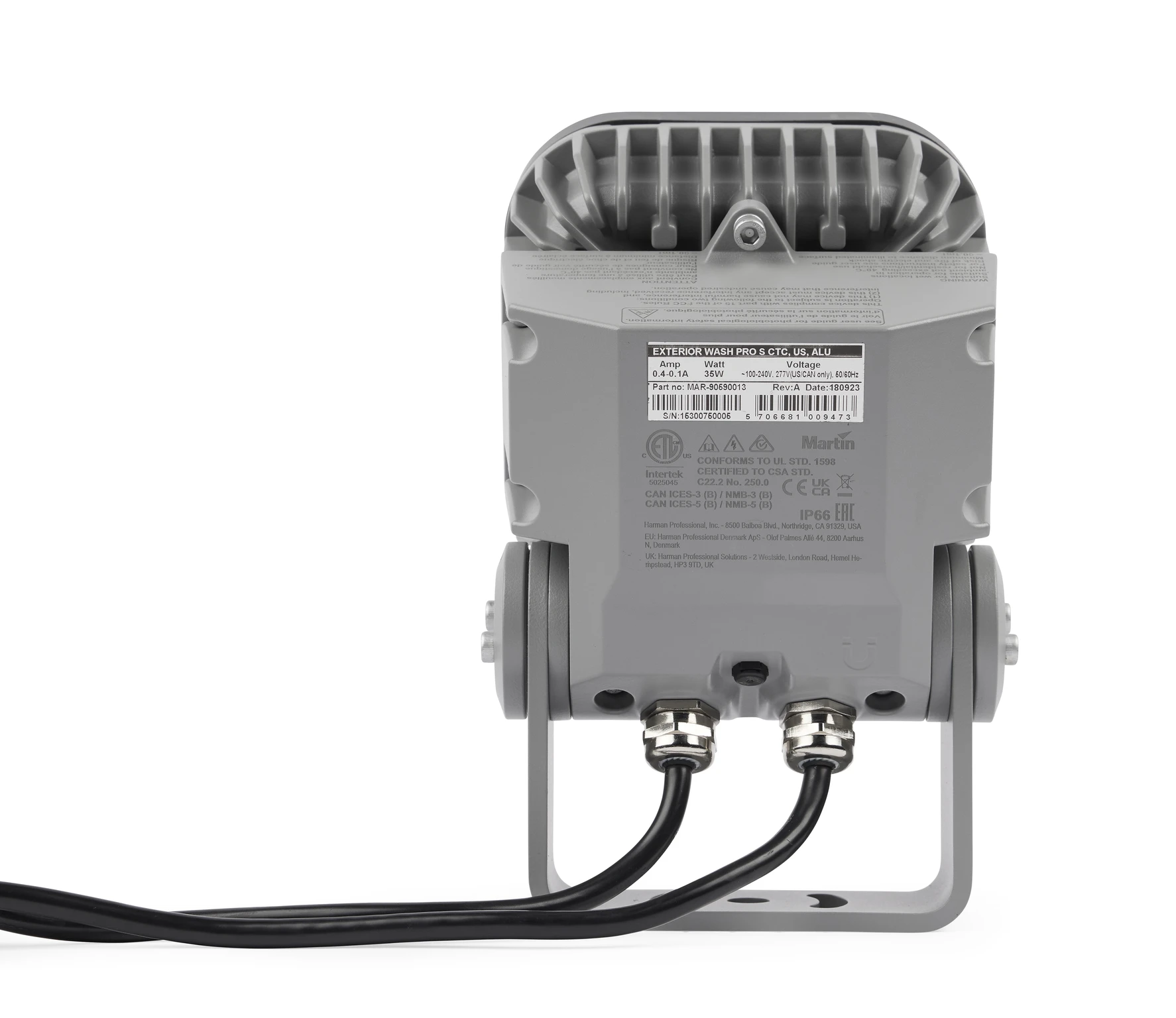

POŁĄCZENIA
Podłączenie zasilania: kabel o długości 2 m z otwartym końcem
Typ kabla zasilającego, modele UE: H07RN-F 3G 1,0 mm², 450/750 V, VDE
Typ kabla zasilającego, modele amerykańskie: PVC SJTW 3 x 1,31 mm² (16 AWG) 105° C 300 V VW-1
Podłączenie danych: 2 m otwarty 6-żyłowy połączony kabel wejściowy + wyjściowy
Hybrydowe kable zasilające/dane (wejściowe i przejściowe) 8-pinowe złącza niestandardowe dostępne na zamówienie
ZASILANIE
Zasilanie prądem przemiennym: 100–240/277 V nominalne, 50/60 Hz
Zasilacz: elektroniczny przełączalny z automatycznym wyborem zakresu napięcia
Typowy prąd rozruchowy RMS w połowie cyklu: 12 A
Ochrona przeciwprzepięciowa: 4 kV
Maksymalny prąd upływowy: 0,5 mA
Współczynnik mocy: 0,99 przy 110 V / 120 V, 0,94 przy 208 V / 230 V, 0,92 przy 277 V
Maksymalny pobór prądu: 0,35 A przy 100 V, 0,29 A przy 120 V, 0,15 A przy 230 V, 0,13 A przy 277 V
POBÓR MOCY
Maksymalny pobór mocy: 35 W (tryb zredukowany 28 W)*
Tryb bezczynności: 2,0 W*
* Pomiary wykonane przy napięciu nominalnym. Dopuszczalne odchylenie +/- 10%. Tryb bezczynności: wszystkie diody LED o zerowej intensywności
TERMICZNE
Chłodzenie: konwekcyjne
Maksymalna temperatura otoczenia: 45°C*
Minimalna temperatura otoczenia: -30°C**
Całkowite rozpraszanie ciepła (obliczone, +/- 10%): 119 BTU/godz.
*Powyżej tej temperatury urządzenie reguluje moc wyjściową, aby zapobiec przegrzaniu.
**Moc musi być utrzymywana poniżej -20° C
ŚRODOWISKO
RoHS: zgodność
REACH: zgodność
WEEE: zgodność
Proposition 65: zgodność
Opakowanie: wkładka kartonowa z certyfikatem FSC i pudełko zewnętrzne
Skuteczność (maksymalna wydajność): 65 lm/W
LWR*: 500 lm/kg
*LWR = stosunek strumienia świetlnego do masy
CERTYFIKATY
Globalna certyfikacja CB/IECEE: IEC 60598-2-5 (IEC 60598-1)
Bezpieczeństwo UE: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493
EMC UE: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
Bezpieczeństwo w USA: ANSI/UL 1598
EMC w USA: 47 CFR część 15 klasa B
Bezpieczeństwo w Kanadzie: CSA C22.2 nr 250.0
EMC w Kanadzie: ICES 003(B), ICES 005(B)
Australia/Nowa Zelandia: RCM
Wielka Brytania: UKCA
Indie: BIS IS 10322 (część 5/sekcja 5)
