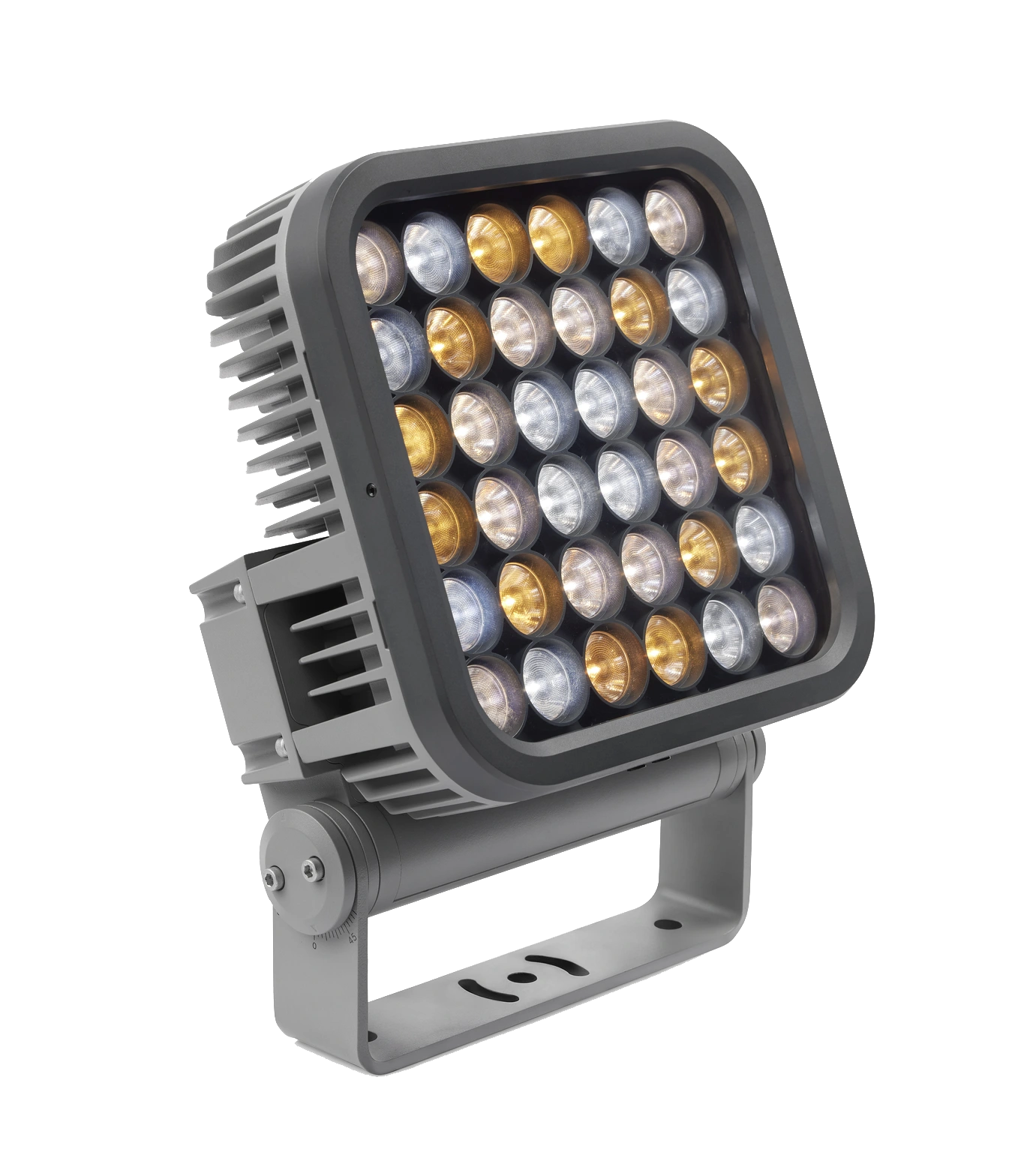

Zaprojektowana z myślą o wymagających warunkach i kreatywnych zastosowaniach, Exterior Wash Pro L CTC to logiczne, intuicyjne i wszechstronne rozwiązanie oświetleniowe, przeznaczone do iluminacji dużych obiektów architektonicznych i elewacji budynków. Dzięki zewnętrznym soczewkom oraz opcjonalnej osłonie przeciwsłonecznej (baffle snoot), oprawa umożliwia elastyczne sterowanie kątem wiązki światła. Exterior Wash Pro L CTC oferuje dedykowaną kontrolę temperatury barwowej w zakresie od 2400 K do 6500 K, zapewniając precyzyjne dopasowanie nastroju i charakteru oświetlenia. Stworzona z myślą o stałych instalacjach zewnętrznych i objęta 5-letnią gwarancją, spełnia najwyższe normy środowiskowe, gwarantując długotrwałą i niezawodną pracę w trudnych warunkach.
CECHY
- Seria Logic dostępna w czterech rozmiarach i wariantach strumienia świetlnego (S, M, L, XL)
- Kompaktowa i smukła konstrukcja
- Rozszerzony zakres temperatury barwowej: 2400 K – 6500 K
- Skuteczność świetlna powyżej 60 lm/W
- Wąski kąt wiązki dzięki diodom LED o wysokiej mocy

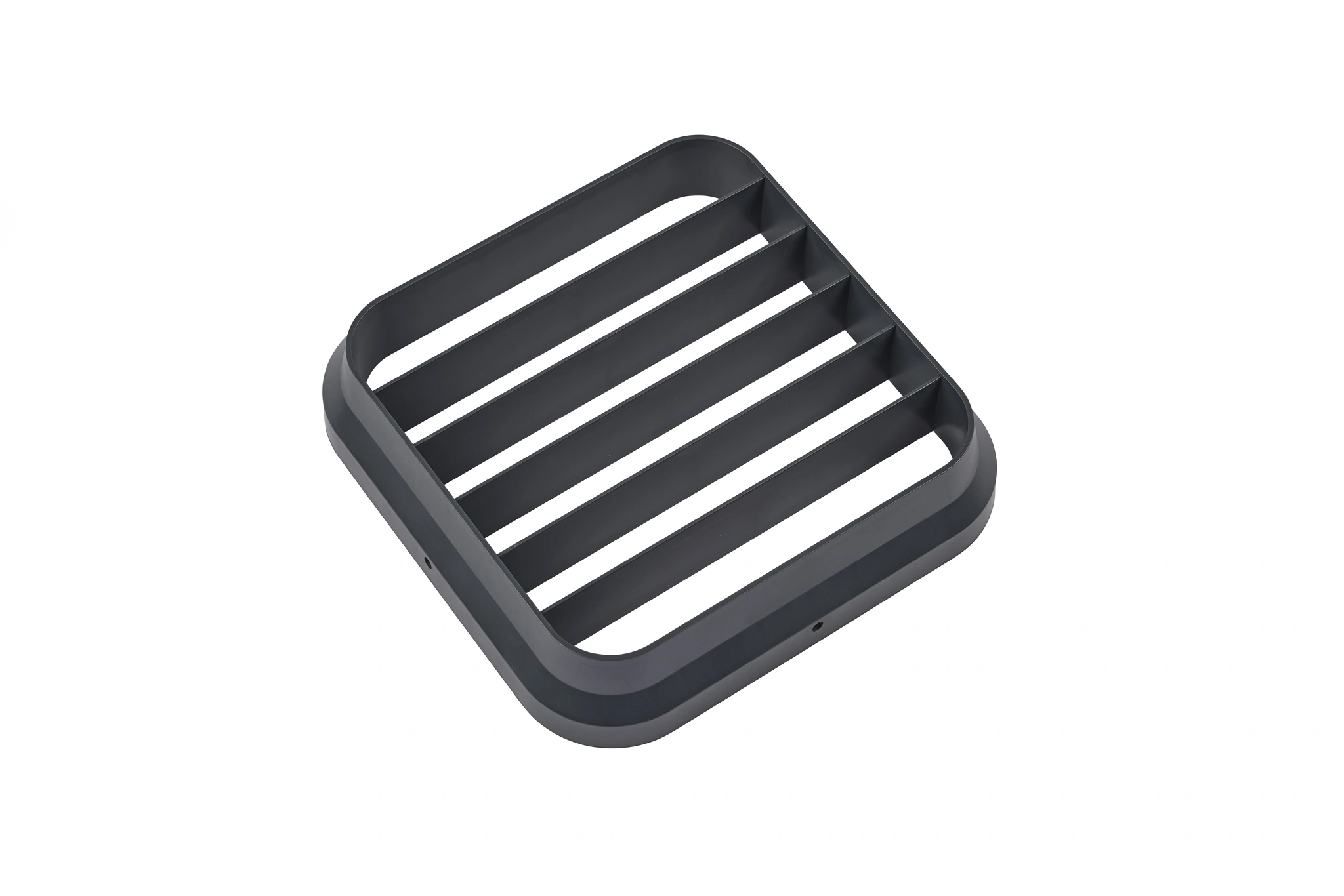

- Opcjonalna osłona baffle snoot
- Zewnętrznie montowane mikrosoczewki dyfuzyjne
- Sterowanie RDM i DMX

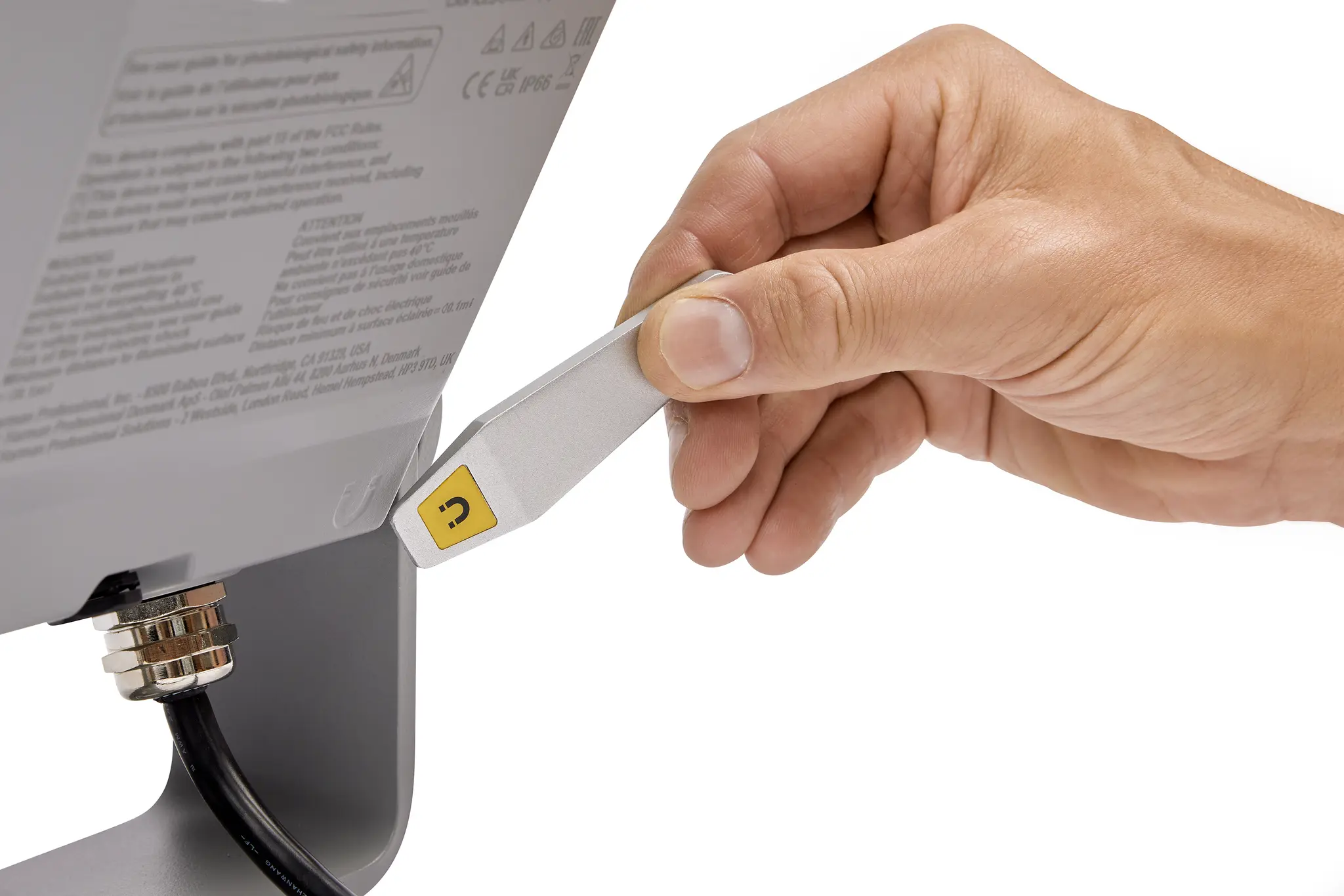

- Lokalna diagnostyka i ustawianie ostrości za pomocą czujnika magnetycznego

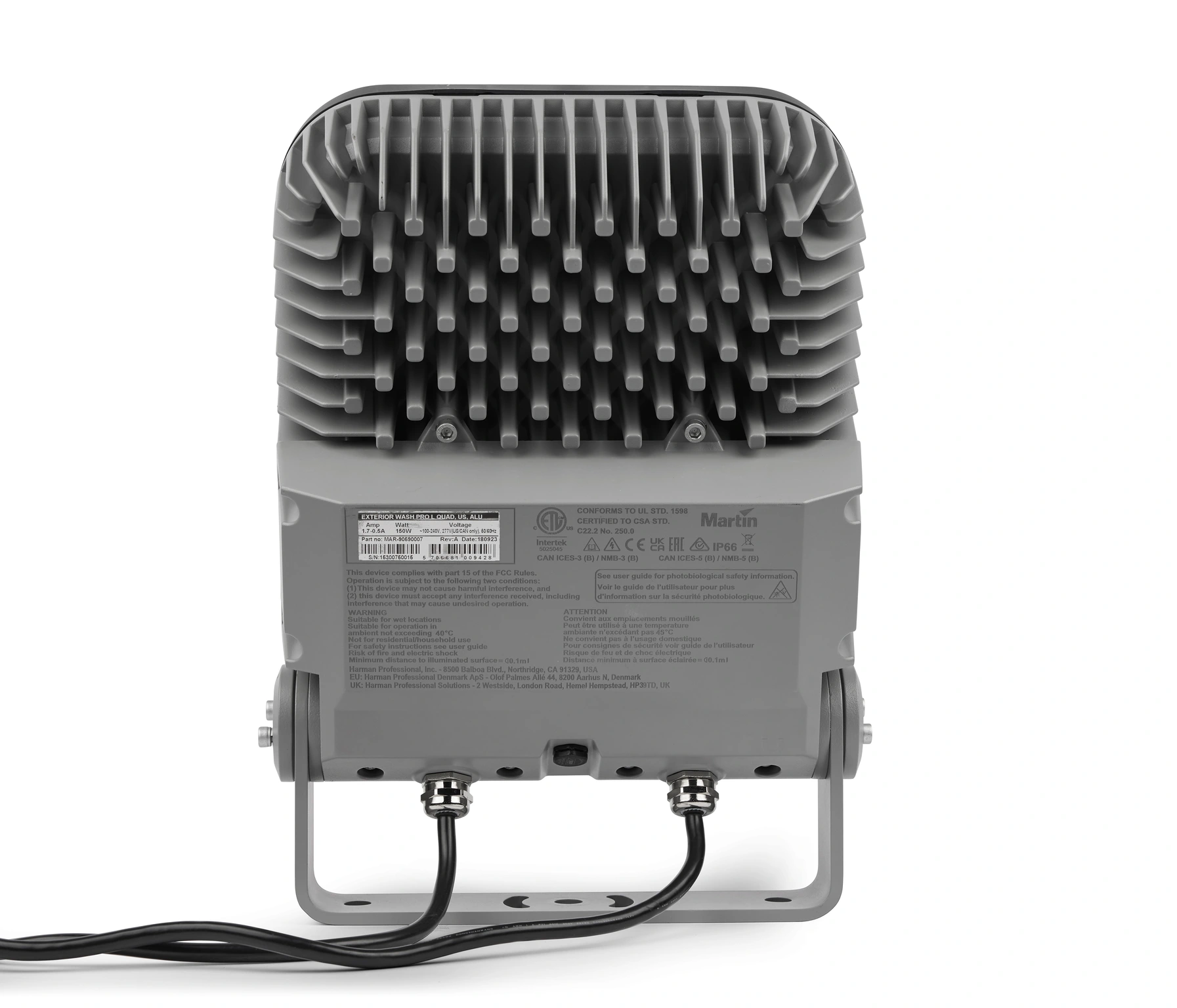

- Fabrycznie zamontowane przewody Power i DMX IN/OUT
- Opcjonalne złącze hybrydowe IN/OUT ułatwiające łączenie łańcuchowe
- W pełni odporna obudowa (IP66, IK08, klasa odporności C-5 High)
- Ekologiczne opakowanie z certyfikatem FSC
- 5-letnia gwarancja
SPECYFIKACJA TECHNICZNA
PARAMETRY FIZYCZNE
Długość: 165 mm
Szerokość: 275 mm
Wysokość: 370 mm
Masa: 12,4 kg
EFEKTY DYNAMICZNE
Intensywność: 0–100%
Regulacja temperatury barwowej: 2400 K – 6500 K
STEROWANIE I PROGRAMOWANIE
Systemy sterowania: DMX, RDM
Interfejs użytkownika: Czujnik magnetyczny do lokalnej diagnostyki i ustawiania ostrości
Sterowanie autonomiczne: Do 20 scen z indywidualnymi czasami zanikania/utrzymywania
Rozdzielczość sterowania: 8-bitowe sterowanie DMX każdym kolorem
Rozdzielczość dimmera: 16-bitowe sterowanie DMX intensywnością
Kanały DMX: 3/3 (standardowe/podstawowe)
Zgodność z DMX: USITT DMX512/1990
Zgodność z RDM: ANSI/ESTA E1.20
Transceiver DMX/RDM: galwanicznie izolowany RS-485
Aktualizacja oprogramowania układowego: przesyłanie szeregowe przez łącze DMX
OPTYKA

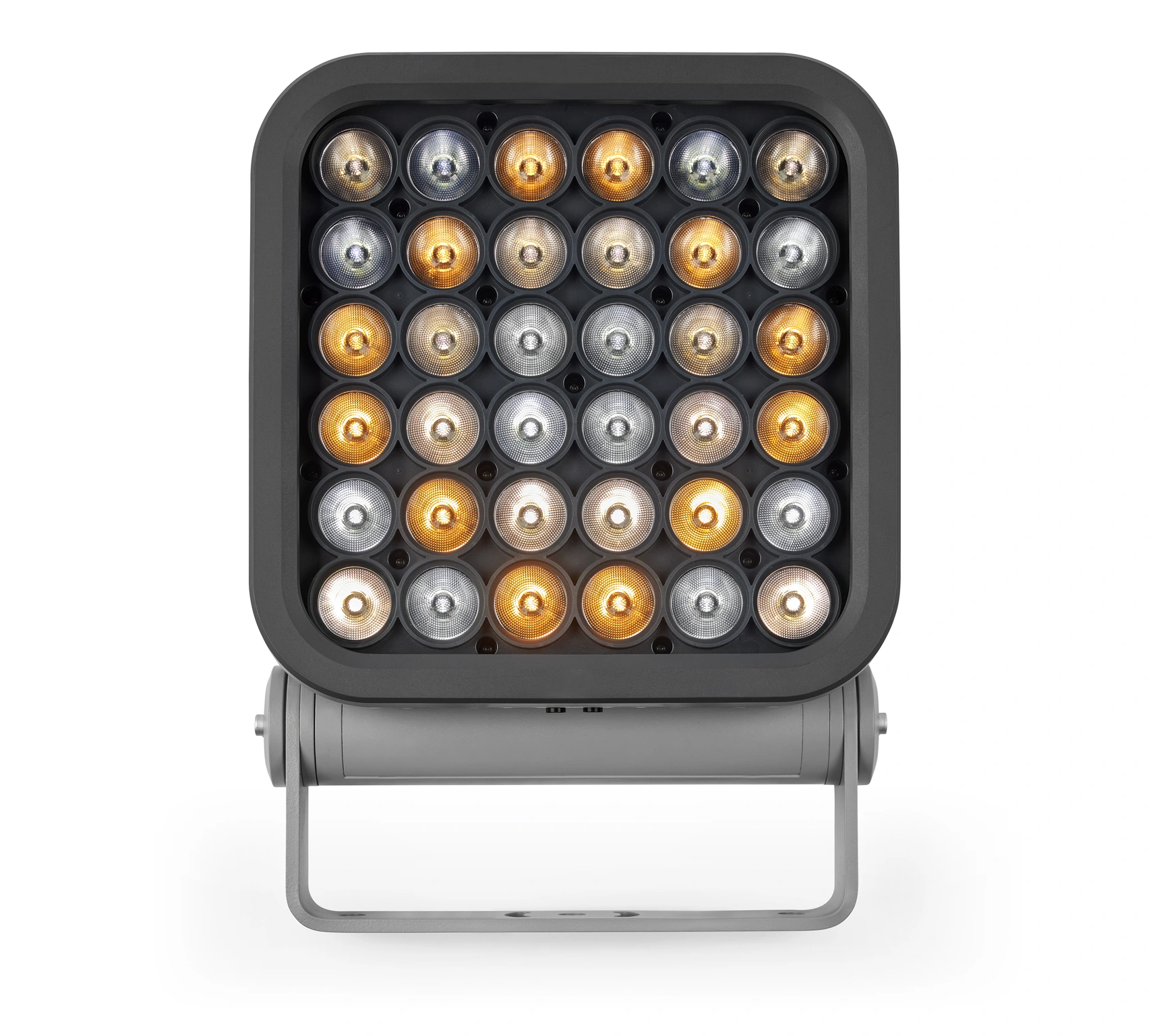

Źródło światła: 12 x 2400 K, 12 x 4000 K, 12 x 6500 K białe diody LED
Całkowita moc diod LED: 216 W (36 x 6 W)
Minimalna żywotność diod LED: 100 000 godzin (dla >70% strumienia świetlnego)*
Producent diod LED: Cree
Klasyfikacja: ścisła klasyfikacja barwy i strumienia świetlnego
*Wartość uzyskana w warunkach testowych producenta przy Ta = 25° C.
OPCJE KĄTA GŁÓWNEGO WIĄZKI
Kąt wiązki natywnej: 7°
Wąska soczewka mikro: 9°
Średnia soczewka mikro: 15°
Szeroka soczewka mikro: 30°
Bardzo szeroka soczewka mikro: 50°
Asymetryczna soczewka mikro: 8° x 60°
DANE FOTOMETRYCZNE
CRI (wskaźnik oddawania barw): > 70
CCT: 2400 K – 6500 K (domyślnie 4000 K)
STRUMIEŃ ŚWIATŁA*
2400 K: 4900 lm
4000 K: 10500 lm
6500 K: 7500 lm
* Wszystkie dane fotometryczne zmierzone w stanie ustalonym (30 minut rozgrzewania) w temperaturze otoczenia 25 °C.
KONSTRUKCJA
Obudowa: odlew aluminiowy
Kolor: szary RAL 7042 – inne kolory dostępne na zamówienie
Obróbka powierzchni: anodowana i malowana proszkowo elektrostatycznie
Stopień ochrony: IP66
Efektywna powierzchnia projekcyjna (EPA): 0,097 m² / 0,120 m²
Odporność na uderzenia: IK08
Odporność na korozję: C5 High (ISO 12944-6)
Odporność na wibracje: 1,0 g, sinusoidalna (IEC 60068-2-6), 0,7 g RMS losowa (IEC 60068-2-64), 3,0 g (ANSI C136-31)
INSTALACJA

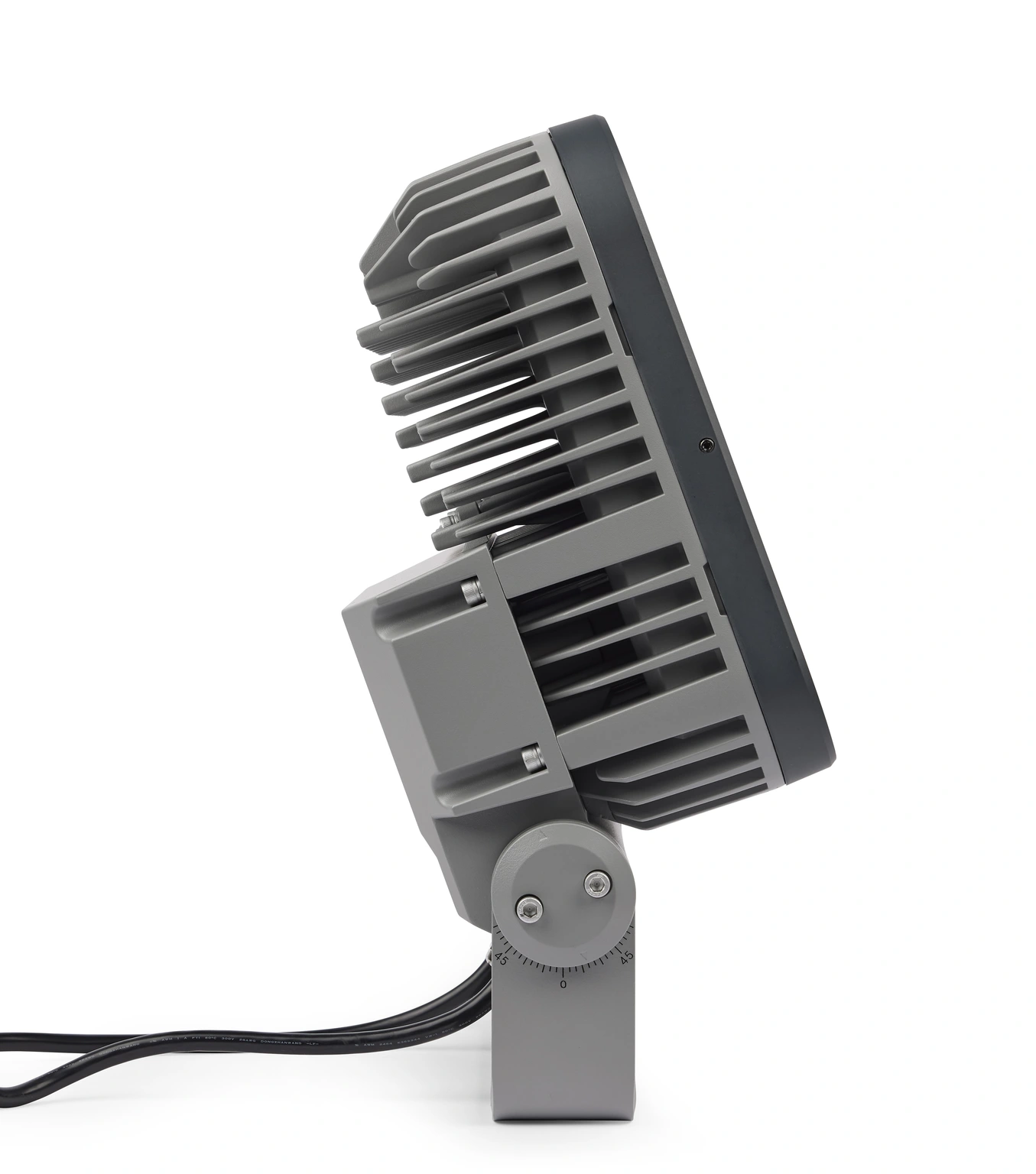

Montaż: Regulowany uchwyt
Orientacja: Dowolna
Minimalna odległość od oświetlanych powierzchni: 0,1 m
POŁĄCZENIA
Podłączenie zasilania: kabel o długości 2 m z otwartym końcem
Typ kabla zasilającego, modele UE: H07RN-F 3G 1,0 mm², 450/750 V, VDE
Typ kabla zasilającego, modele amerykańskie: PVC SJTW 3 x 1,31 mm² (16 AWG) 105° C 300 V VW-1
Podłączenie danych: 2 m otwarty 6-żyłowy połączony kabel wejściowy + wyjściowy
Hybrydowe kable zasilające/dane (wejściowe i przejściowe) 8-pinowe złącza niestandardowe dostępne na zamówienie
ZASILANIE
Zasilanie prądem przemiennym: 100–240/277 V nominalne, 50/60 Hz
Zasilacz: elektroniczny przełączalny z automatycznym wyborem zakresu napięcia
Typowy prąd rozruchowy RMS w połowie cyklu: 13 A
Ochrona przeciwprzepięciowa: 4 kV
Maksymalny prąd upływowy: 0,5 mA
Współczynnik mocy: 0,99 przy 110 V / 120 V, 0,95 przy 208 V / 230 V, 0,92 przy 277 V
Maksymalny pobór prądu: 1,50 A przy 100 V, 1,25 A przy 120 V, 0,65 A przy 230 V, 0,54 A przy 277 V
POBÓR MOCY
Maksymalny pobór mocy: 150 W (tryb zredukowany 120 W)*
Tryb bezczynności: 3,5 W*
* Pomiary wykonane przy napięciu nominalnym. Dopuszczalne odchylenie +/- 10%. Tryb bezczynności: wszystkie diody LED o zerowej intensywności
TERMICZNE
Chłodzenie: konwekcyjne
Maksymalna temperatura otoczenia: 45°C*
Minimalna temperatura otoczenia: -30°C**
Całkowite rozpraszanie ciepła (obliczone, +/- 10%): 512 BTU/godz.
*Powyżej tej temperatury urządzenie reguluje moc wyjściową, aby zapobiec przegrzaniu.
**Moc musi być utrzymywana poniżej -20° C
ŚRODOWISKO
RoHS: zgodność
REACH: zgodność
WEEE: zgodność
Proposition 65: zgodność
Opakowanie: wkładka kartonowa z certyfikatem FSC i pudełko zewnętrzne
Skuteczność (maksymalna wydajność): 71 lm/W
LWR*: 847 lm/kg
*LWR = stosunek strumienia świetlnego do masy
CERTYFIKATY
Globalna certyfikacja CB/IECEE: IEC 60598-2-5 (IEC 60598-1)
Bezpieczeństwo UE: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493
EMC UE: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
Bezpieczeństwo w USA: ANSI/UL 1598
EMC w USA: 47 CFR część 15 klasa B
Bezpieczeństwo w Kanadzie: CSA C22.2 nr 250.0
EMC w Kanadzie: ICES 003(B), ICES 005(B)
Australia/Nowa Zelandia: RCM
Wielka Brytania: UKCA
Indie: BIS IS 10322 (część 5/sekcja 5)
