Martin Exterior Dot-HP Pro to jasny, zewnętrzny punkt świetlny (Dot) RGBW, zaprojektowany z myślą o tworzeniu fasad medialnych oraz oświetlenia konturowego na dużych obiektach i strukturach architektonicznych, przeznaczonego do oglądania z dużych odległości. Każdy punkt Exterior Dot-HP Pro przechodzi kalibrację kolorystyczną oraz jasności, co gwarantuje doskonałą spójność wizualną w obrębie całej instalacji. Exterior Dot-HP Pro może być sterowany za pomocą kontrolerów systemowych Martin P3 lub dowolnego sterownika opartego na protokołach sACN bądź Art-Net.

To idealne rozwiązanie do integracji technologii wideo LED z fasadami budynków, obiektami referencyjnymi, elementami architektonicznymi lub jakimikolwiek innymi strukturami – zarówno wewnątrz, jak i na zewnątrz pomieszczeń. Urządzenie Exterior Dot-HP Pro zostało wyposażone w hybrydowe złącza wejściowe/wyjściowe (In/Out), co zapewnia łatwe i wszechstronne opcje montażu.

Mapowanie wideo na punktach Exterior Dot-HP Pro jest szybkie i intuicyjne dzięki kontrolerowi systemowemu P3, co eliminuje potrzebę skomplikowanej konfiguracji i czasochłonnego adresowania. Każdy moduł Exterior Dot-HP Pro zawiera 16 diod LED RGBW o łącznej światłości 90 kandeli.

Łącząc w sobie niezrównaną wydajność, elastyczność i intuicyjną obsługę, rodzina produktów Exterior Dot Pro nie tylko pozwala projektantom oświetlenia i profesjonalistom przekraczać ograniczenia tradycyjnych systemów, ale również inspiruje ich do definiowania na nowo granic kreatywnego projektowania wideo.

CECHY

• Wydajne oświetlenie LED z systemem złączy (connector-based) do bezpośredniego oglądania (direct-view)
• Zasilanie bezpośrednio z jednostki Martin P3 PowerPort lub zewnętrznego zasilacza 48 VDC innych producentów

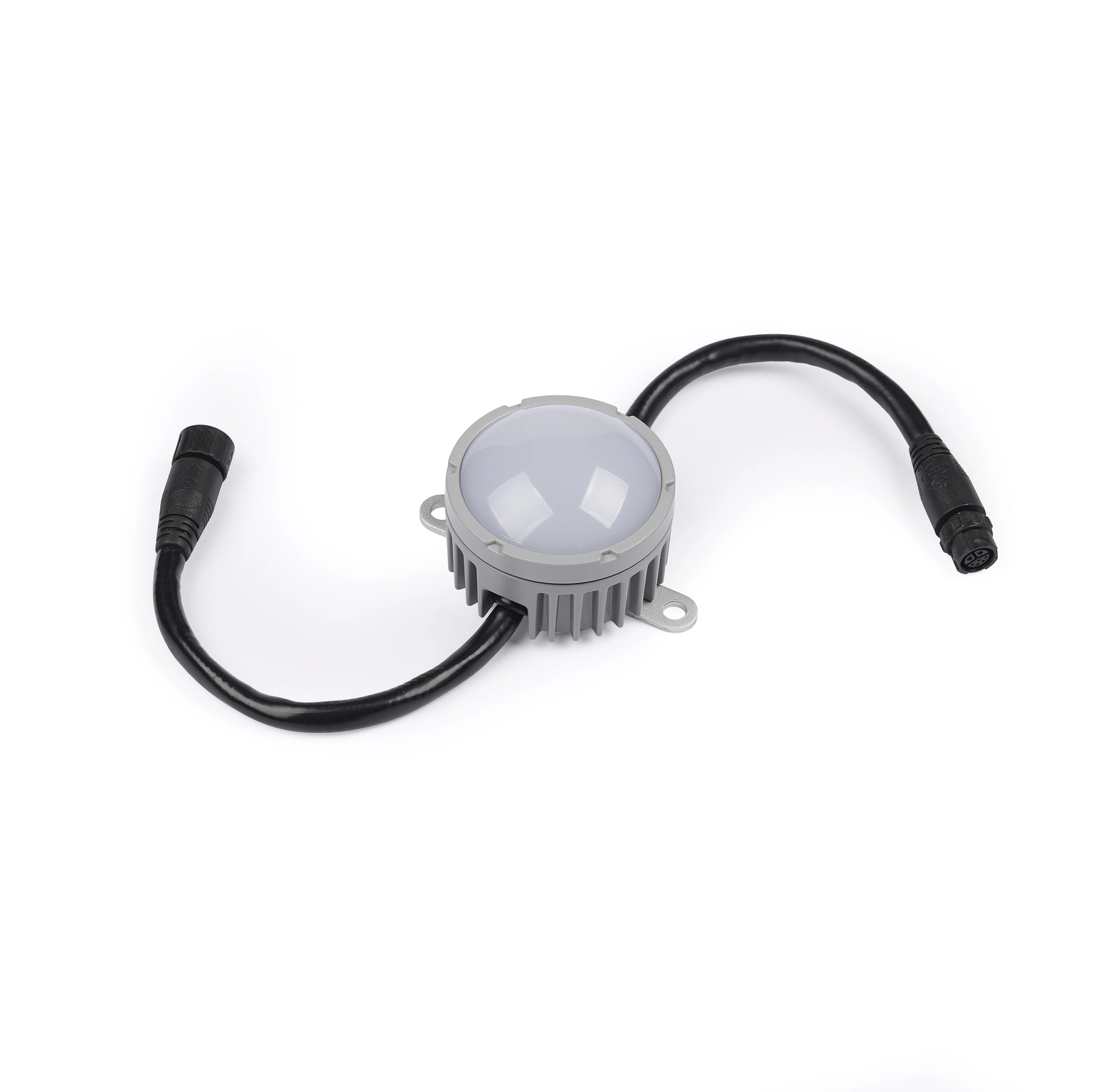

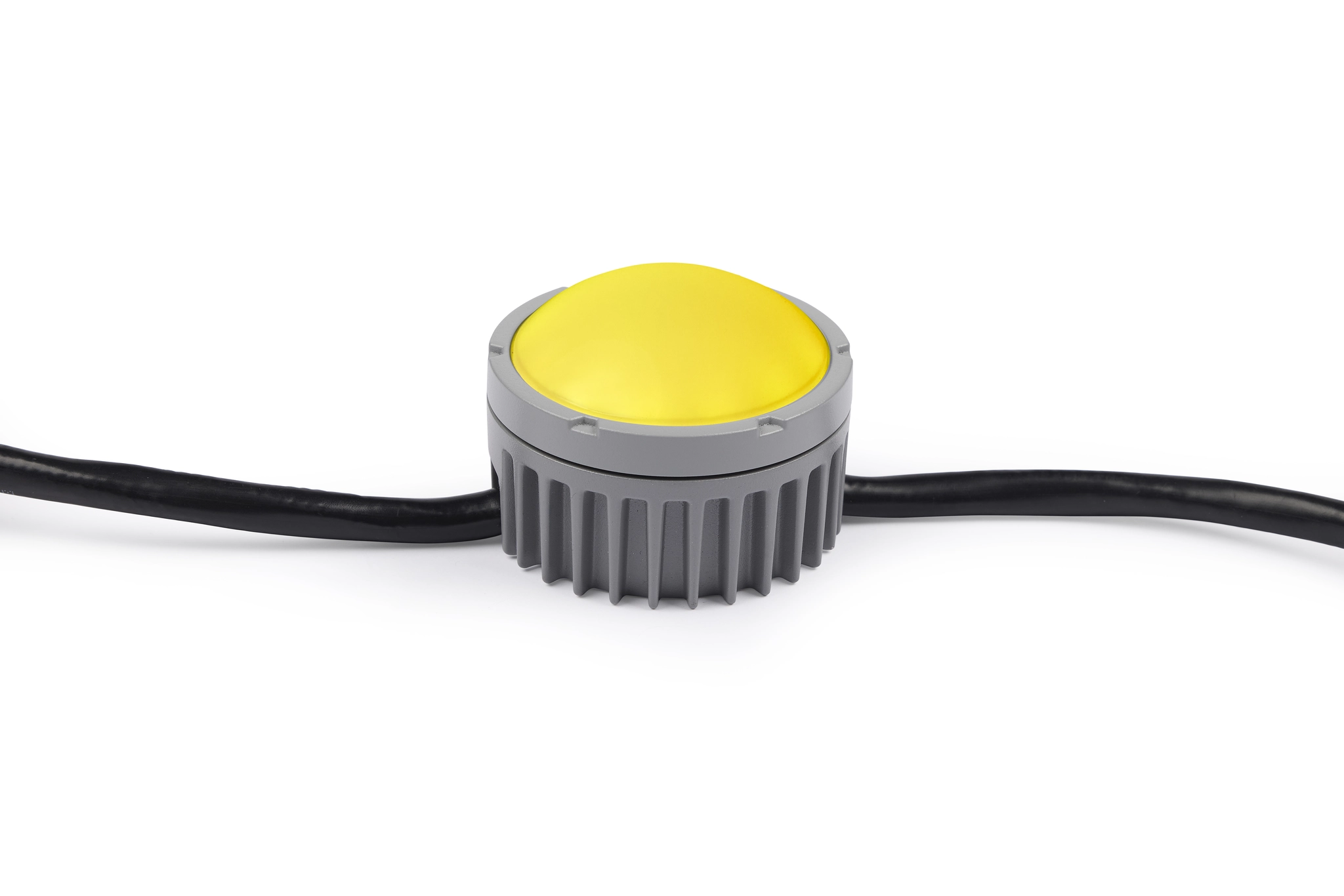

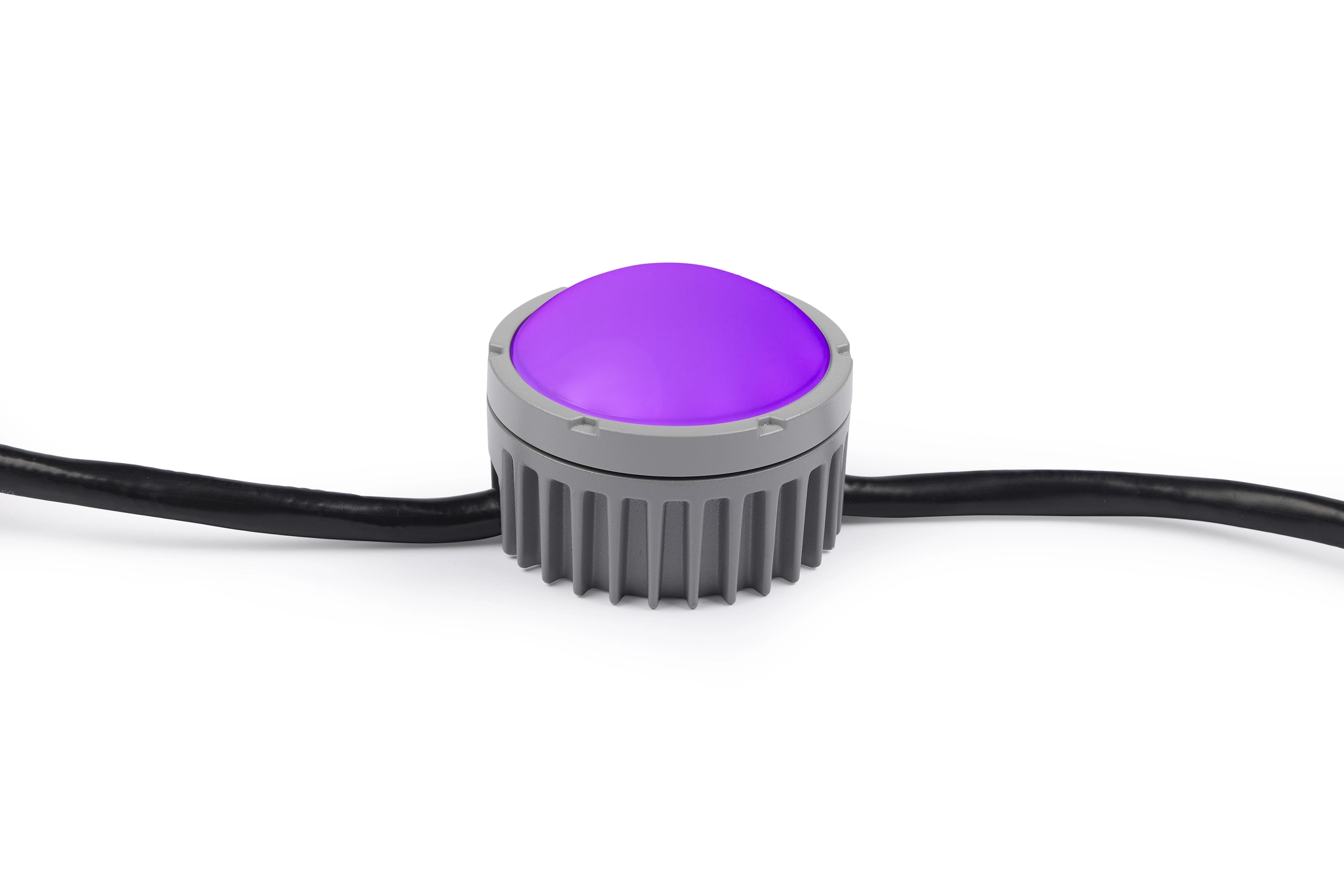

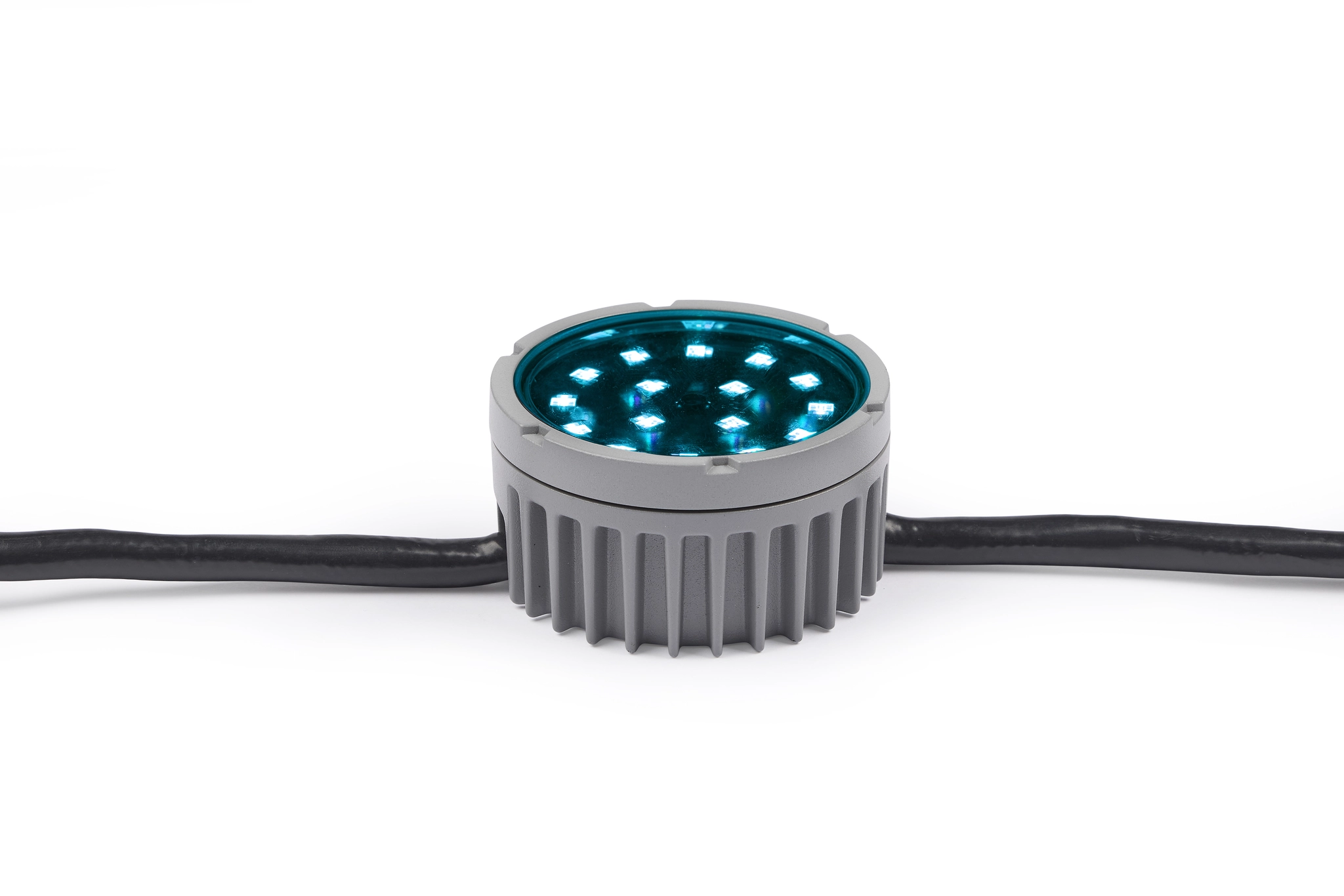

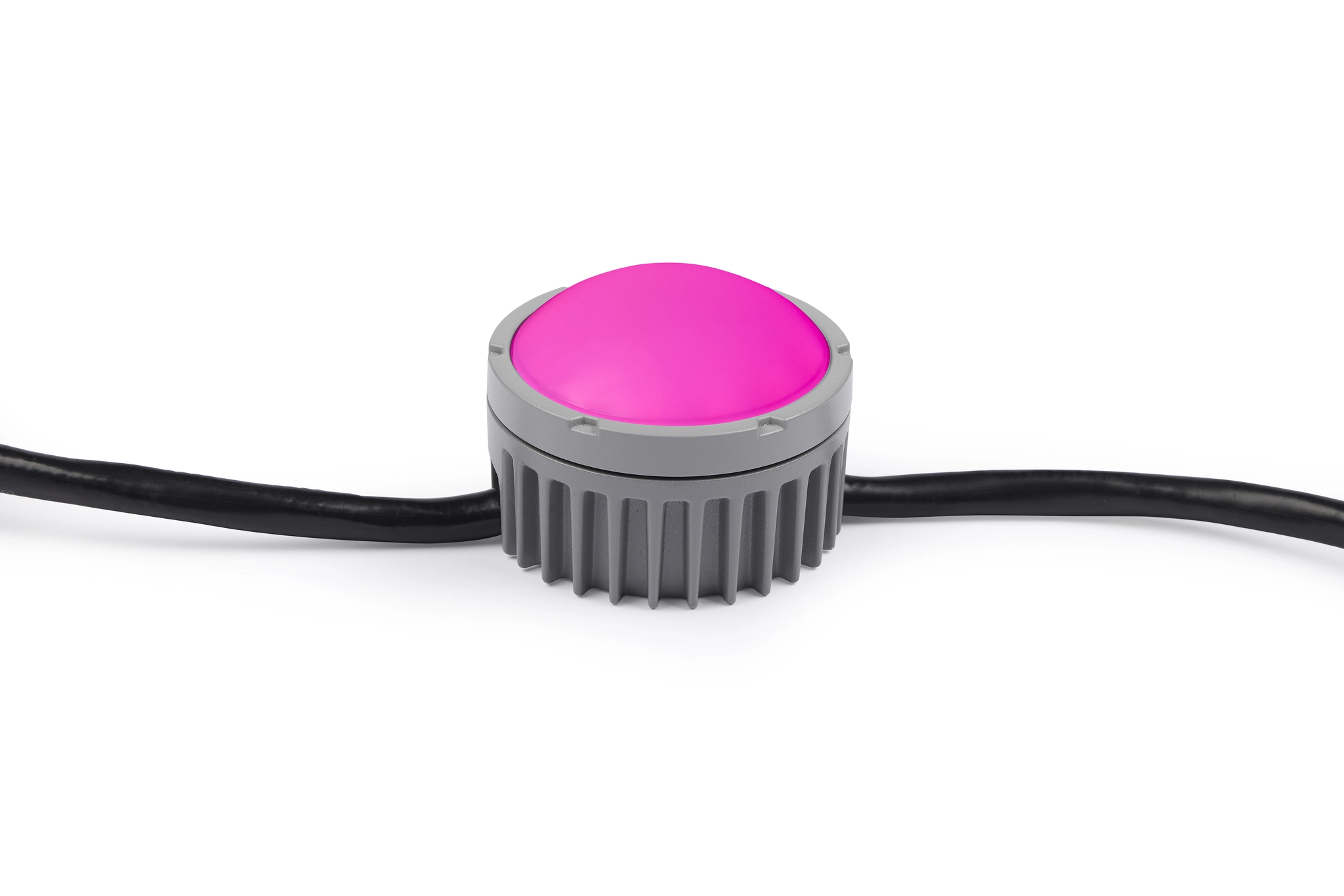

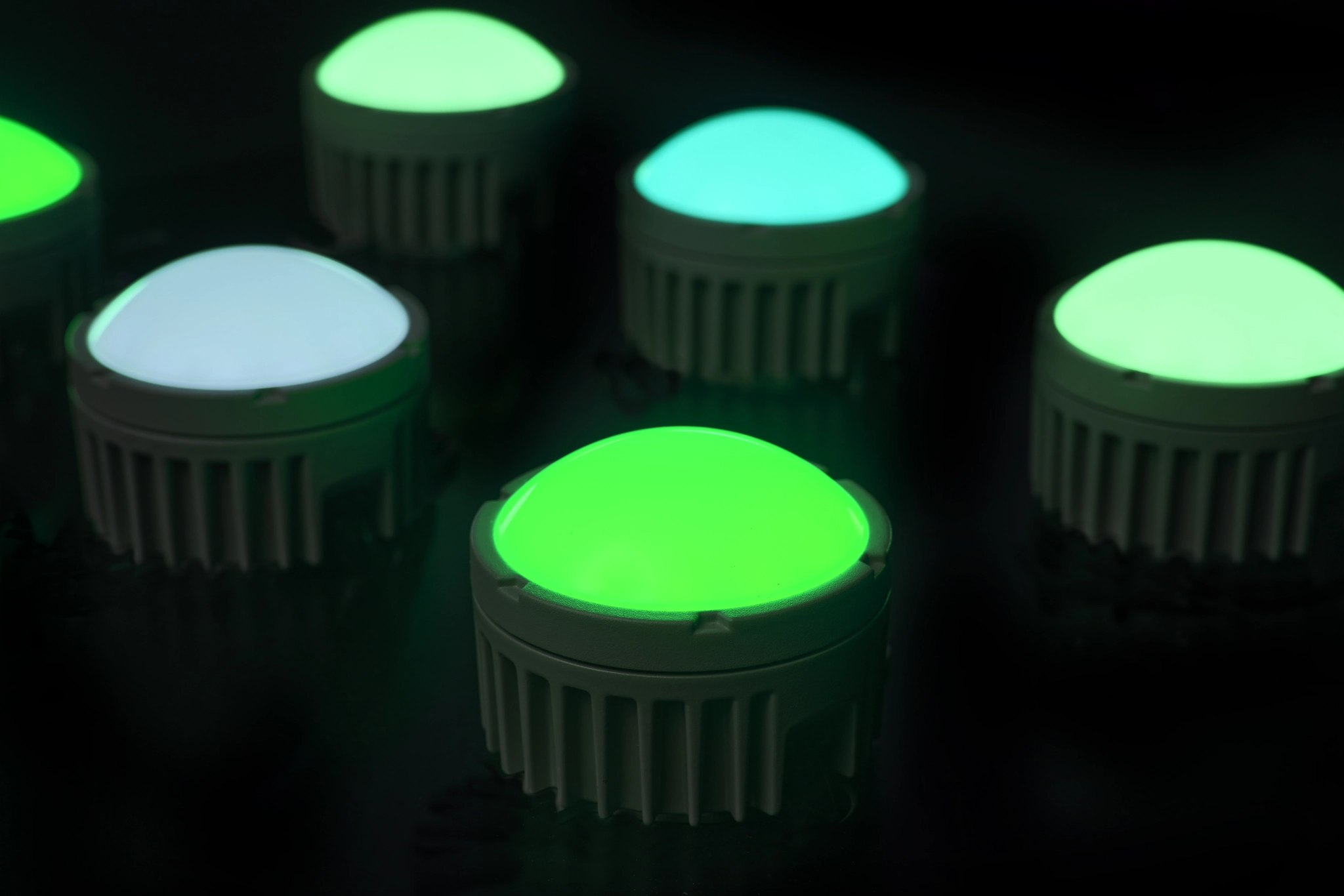

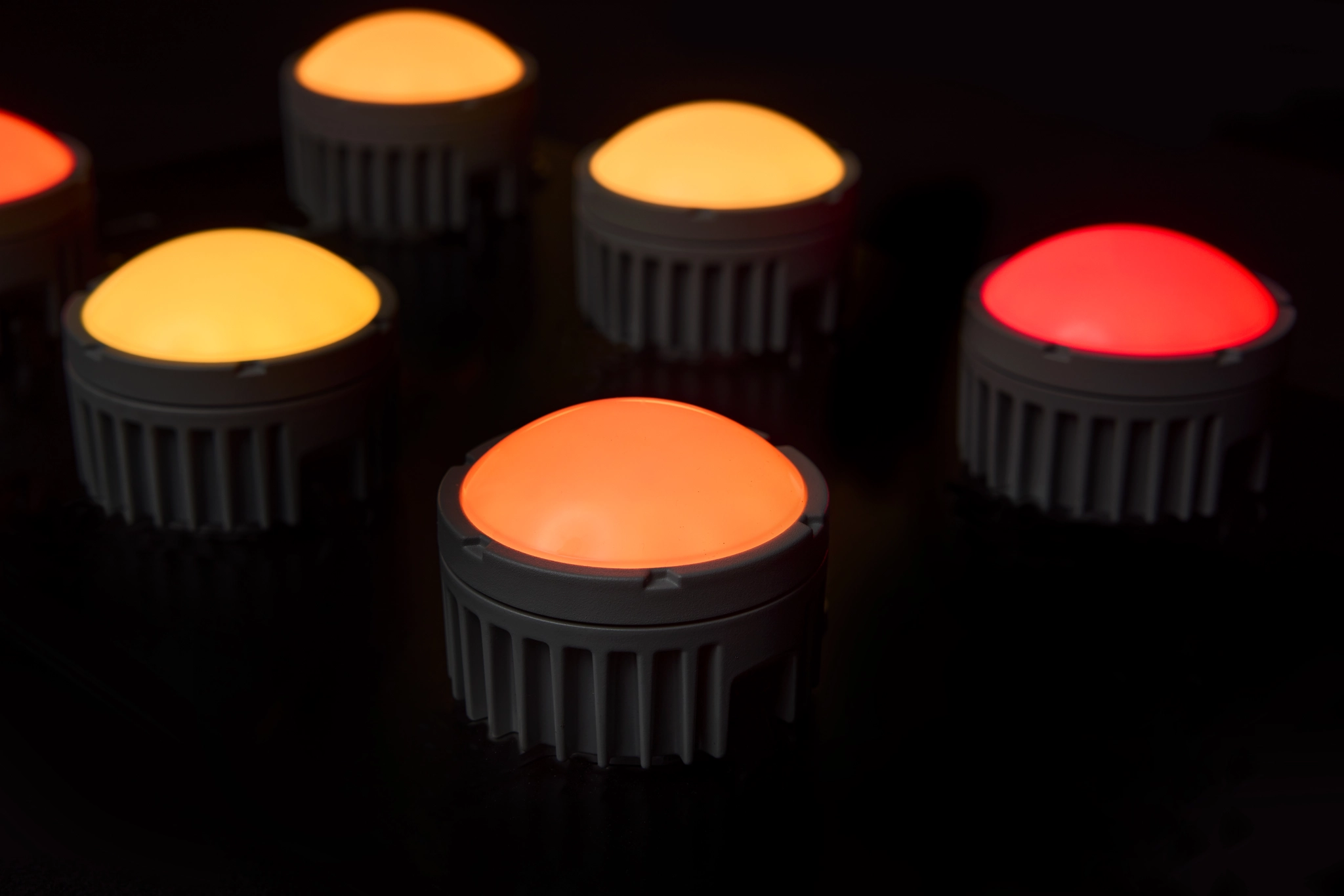

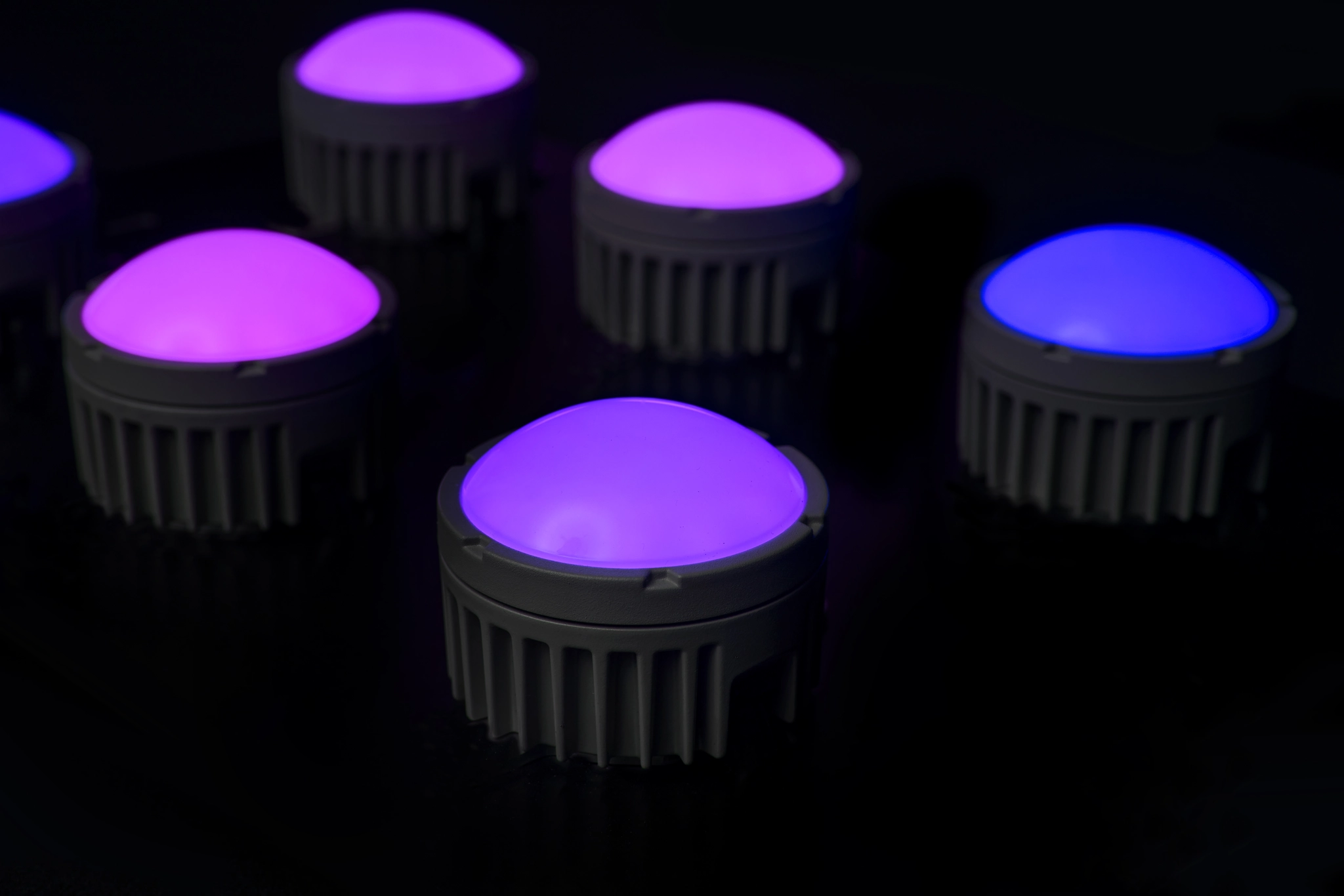

• Duża powierzchnia czołowa o średnicy 78 mm, dostępna z przezroczystym przodem lub kopułką dyfuzyjną
• Idealne rozwiązanie do integracji z fasadami budynków lub scenografią
• Obudowa w pełni odporna na warunki atmosferyczne (klasa szczelności IP67, odporność na uderzenia IK08 oraz klasa antykorozyjna C-5 High)
• Kompatybilność z Martin P3 / Art-Net / sACN (automatyczne wykrywanie protokołu sterującego)
• Konfiguracja i adresowanie przez RDM (za pośrednictwem Art-Net) lub system Martin P3
• Zwrotne informacje o stanie urządzenia w czasie rzeczywistym poprzez RDM (nad Art-Net) oraz Martin P3
• Indywidualnie sterowane punkty świetlne (Dots) w technologii RGBW
• Funkcja Color Boost dla uzyskania wyjątkowo jasnych, nasyconych i mieszanych barw
• Dedykowany kanał kontroli temperatury barwowej (CCT)
• Wbudowane makra efektów (FX) ułatwiające szybkie tworzenie efektownych animacji i pokazów
• Możliwość szeregowego łączenia (daisy-chain) do 64 modułów Exterior Dot-HP Pro
• Tryb obniżonego poboru mocy (Reduced power mode) pozwalający na zastosowanie dłuższych linii kablowych i podłączenie większej liczby urządzeń
• Wspólne wejście zasilania i danych realizowane przez pojedynczy kabel (z możliwością podłączania „na gorąco” / hot-pluggable)
• Doskonała spójność kolorów i jasności oparta na fabrycznej kalibracji
• Praca autonomiczna (Stand-alone) z możliwością zaprogramowania do 20 scen
• Intuicyjne mapowanie i adresowanie za pomocą rodziny kontrolerów systemowych P3
• Dostarczane w ekologicznych opakowaniach z tektury certyfikowanej przez FSC
• 5-letnia gwarancja

SPECYFIKACJA TECHNICZNA

PARAMETRY FIZYCZNE

Średnica: 78 mm

Masa: 395 g

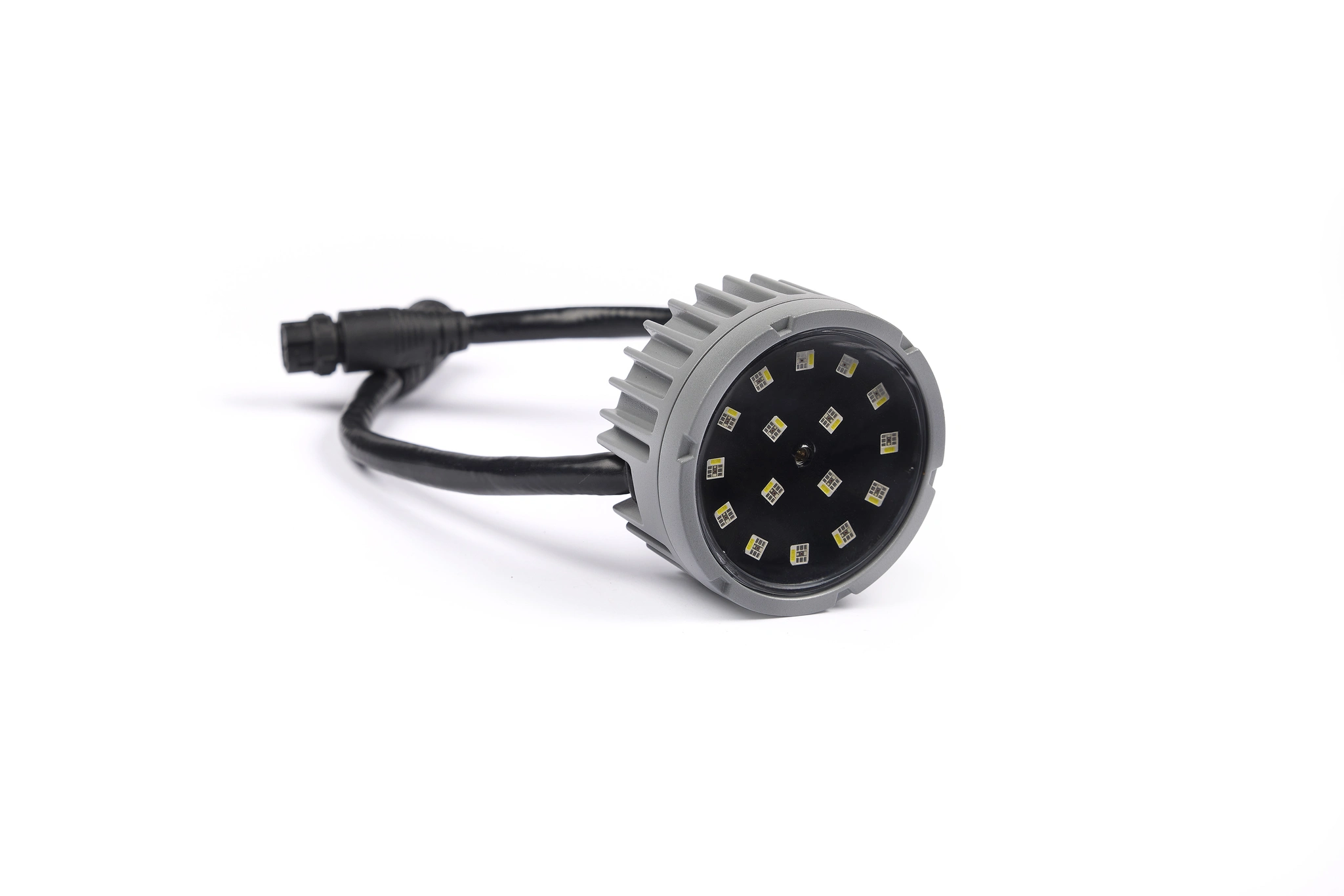

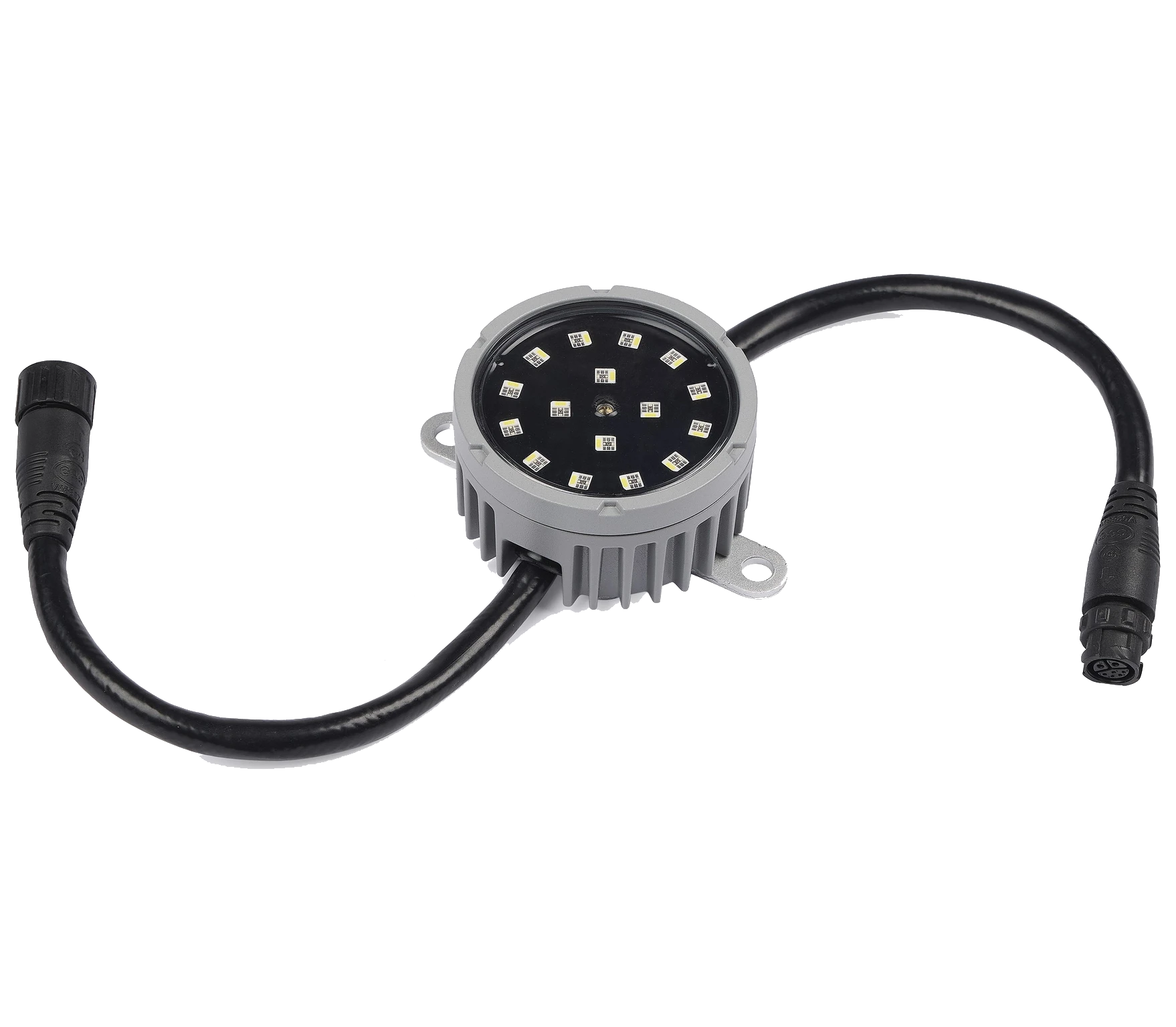

Wysokość z przezroczystym przodem: 43 mm

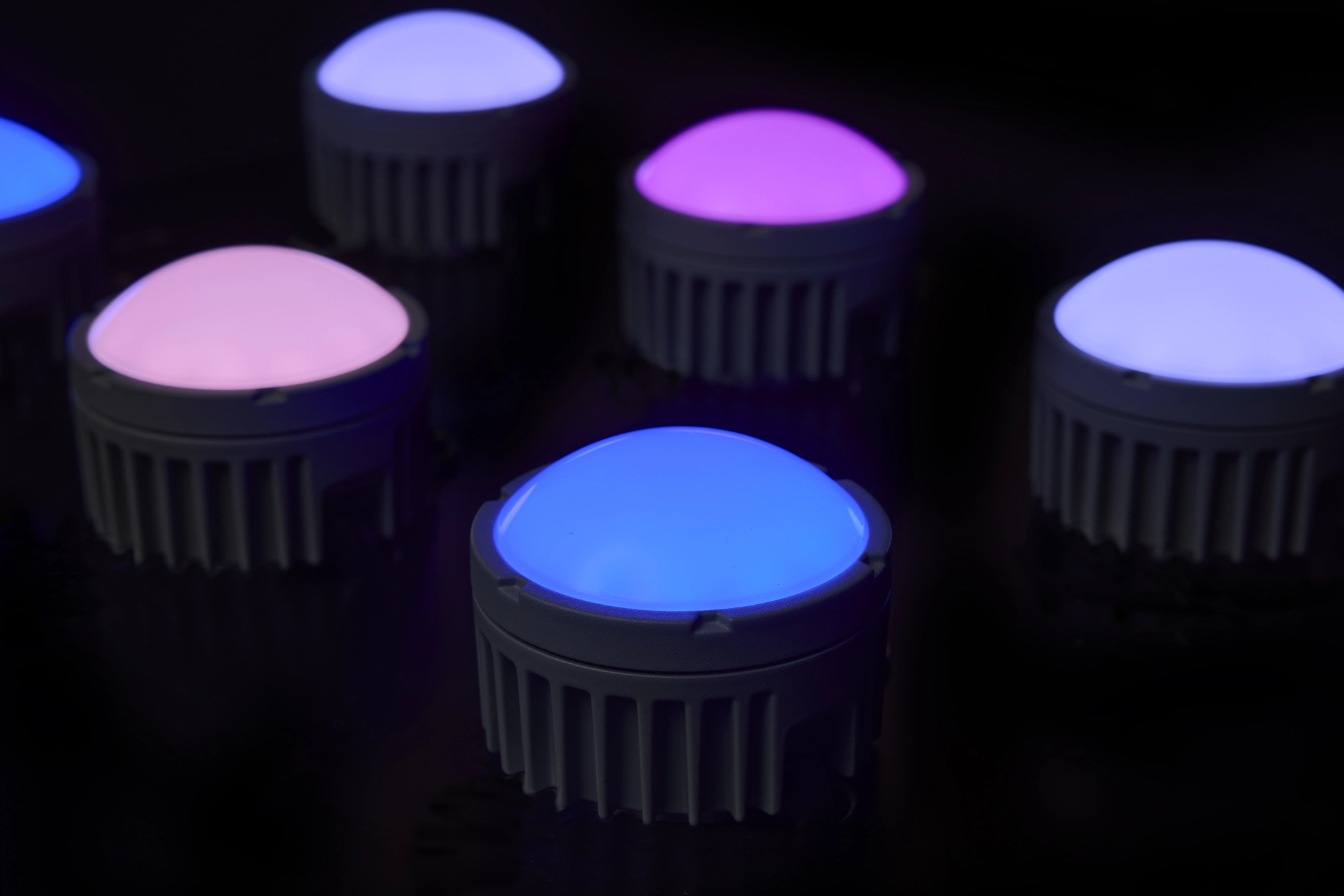

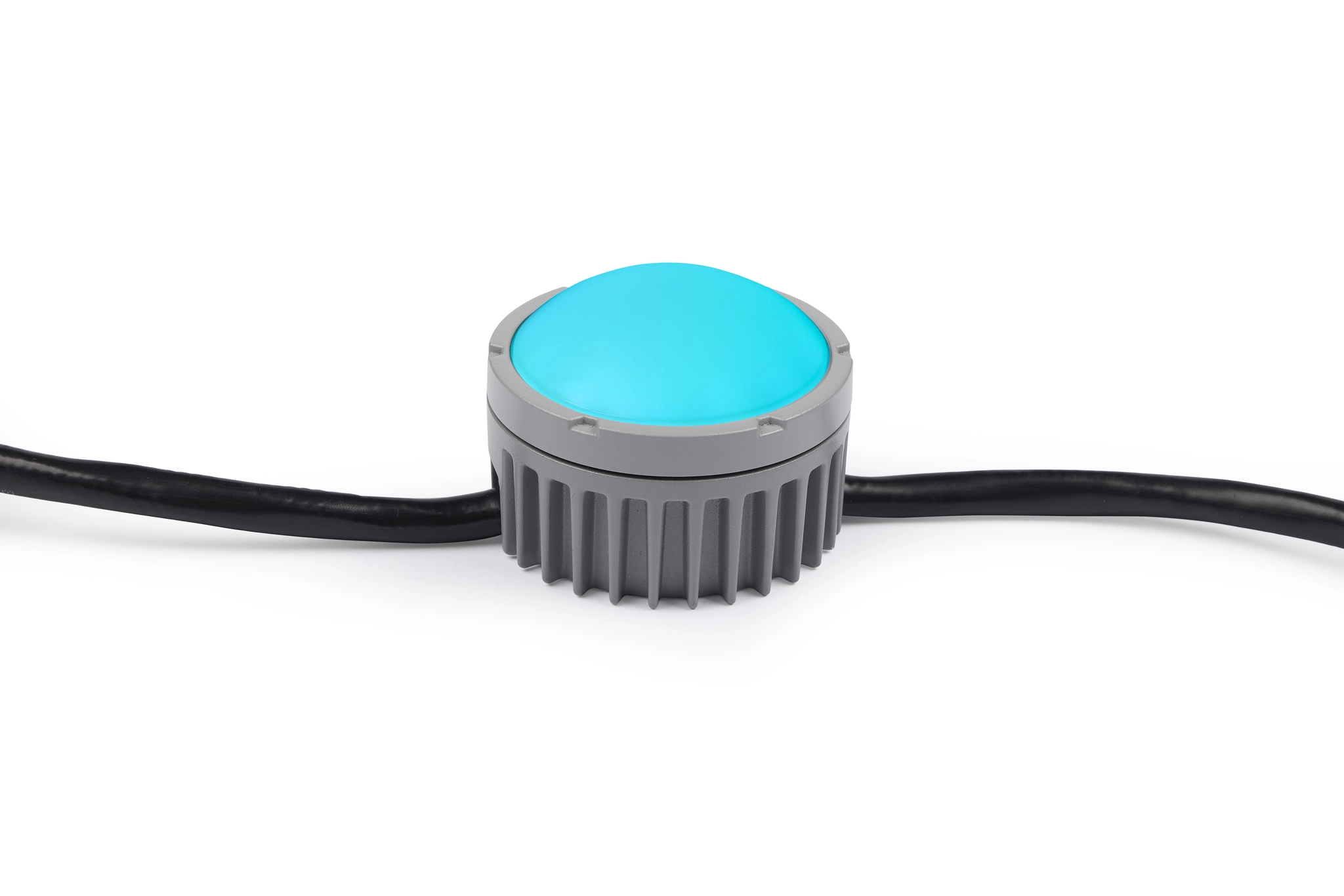

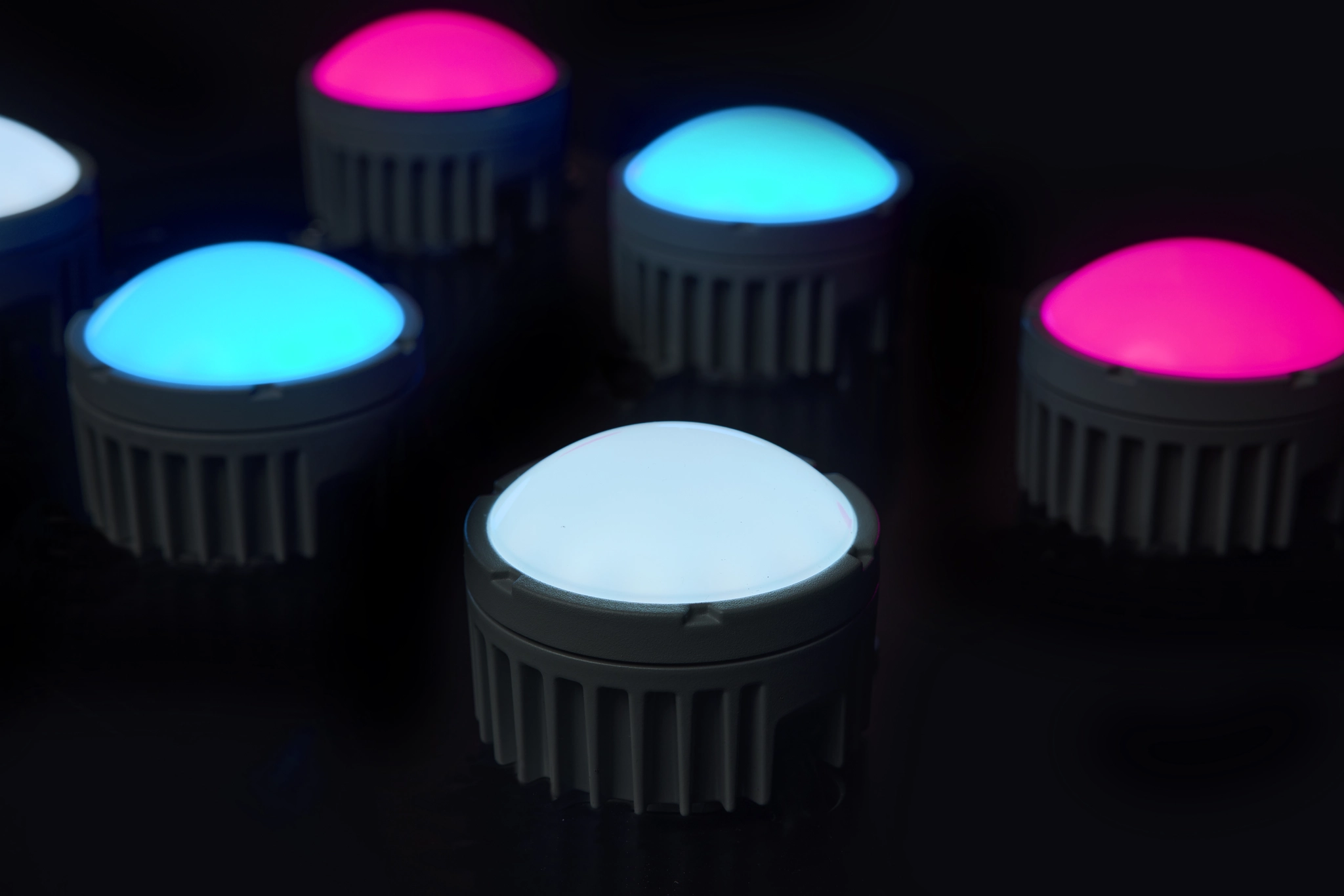

Wysokość z kopułką dyfuzyjną: 58 mm

STEROWANIE I PROGRAMOWANIE

Rozdzielczość sterowania: 16-bitowa (w systemie P3) lub 8-bitowa (przez DMX) kontrola każdego koloru

Protokoły sterowania: Martin P3, Art-Net lub sACN

Wykrywanie protokołu: Automatyczne

Konfiguracja i adresowanie: Za pomocą kontrolera systemowego Martin P3 lub sterownika zgodnego z RDM (za pośrednictwem Art-Net)

Zgodność z RDM: ANSI/ESTA E1.20

Tryby DMX: Standard, Extended, Raw, RGB lub PixelMap

Liczba kanałów DMX: 6, 12, 4, 3, 48

Identyfikacja urządzenia: Numer ID ustawiany przez użytkownika

Zgodność z Art-Net: Art-Net 1, 2, 3 oraz 4 (w tym obsługa RDM przez Art-Net)

Zgodność z sACN: ANSI E1.31 – 2016

Zgodność z Martin P3: Oprogramowanie P3 System Controller w wersji 6.1.0 lub nowszej

Transceiver Ethernet: 10/100 Mbit/s

Aktualizacja oprogramowania sprzętowego (firmware): Przez Ethernet za pomocą programu Martin Companion lub kontrolera systemowego P3

OPTYKA

Źródło światła: 16 diod LED RGBW

Minimalna żywotność diod LED: 100 000 godzin (do poziomu >70% początkowego strumienia świetlnego)*

Producent diod LED: Lumileds

Binowanie: Rygorystyczna selekcja (binowanie) pod kątem barwy i strumienia świetlnego

Kalibracja: Pełna kalibracja barw w całym gamucie (Full Gamut Color Calibration)

* Wartość uzyskana w warunkach testowych producenta przy temperaturze otoczenia Ta = 25° C

DANE FOTOMETRYCZNE

CRI (Wskaźnik oddawania barw): > 70

Rozdzielczość barw: 16 bitów na kolor (64 bity na piksel)

Rozstaw punktów (Dot pitch): 78 mm – 500 mm (odległość między urządzeniami)*

Temperatura barwowa: 2000 – 12 000 K

Kąt świecenia (Viewing angle): 150° (przezroczysty przód / clear front), 180° (kopułka dyfuzyjna / diffused dome)

* Rozstaw punktów można zwiększyć, stosując hybrydowe kable przedłużające DCE (hybrid DCE cables).

ŚWIATŁOŚĆ (LUMINOUS INTENSITY)

Wszystkie kanały (Full) @ 6500K: 106 cd (przezroczysty przód / clear front), 56 cd (kopułka dyfuzyjna / diffused dome)

STRUMIEŃ ŚWIETLNY (LUMINOUS OUTPUT)*

Wszystkie kanały (Full) @ 6500K: 295 lm (przezroczysty przód / clear front), 190 lm (kopułka dyfuzyjna / diffused dome)

Czerwony (Red): 80 lm (przezroczysty przód / clear front), 50 lm (kopułka dyfuzyjna / diffused dome)

Zielony (Green): 255 lm (przezroczysty przód / clear front), 170 lm (kopułka dyfuzyjna / diffused dome)

Niebieski (Blue): 45 lm (przezroczysty przód / clear front), 30 lm (kopułka dyfuzyjna / diffused dome)

* Rozstaw punktów można zwiększyć, stosując hybrydowe kable przedłużające DCE.

** Wszystkie dane fotometryczne zmierzone w stanie stabilnym (30 minut czasu nagrzewania) przy temperaturze otoczenia 25°C.

KONSTRUKCJA

Kolor: Szary oberżynowy (Traffic Grey) RAL 7042 (inne kolory dostępne na zamówienie)

Zabezpieczenie powierzchni: Anodowanie i elektrostatyczne malowanie proszkowe

Podstawa: Odlew aluminiowy

Klasa szczelności: IP67

Efektywna powierzchnia boczna (EPA): 0,007 m²

Klasa odporności mechanicznej: IK08

Odporność na korozję: C5 High (ISO 12944-6)

Odporność na wibracje: 1,0g sinusoidalne (IEC 60068-2-6), 0,7g RMS losowe (IEC 60068-2-64), 3,0g (ANSI C136-31)

INSTALACJA

Punkty montażowe: Bezpośredni montaż powierzchniowy lub opcjonalna płyta montażowa (akcesorium)

Pozycja pracy: Dowolna

ZŁĄCZA

Wejście (Input): Zintegrowany odcinek kabla ze złączem DCE (zasilanie i dane), klasa szczelności IP67

Wyjście (Output): Zintegrowany odcinek kabla ze złączem DCE (przelot zasilania i danych), klasa szczelności IP67

Podłączanie: Możliwość podłączania „na gorąco” (hot-pluggable)

Maksymalna liczba urządzeń w linii (tryb Full Mode): 64 sztuki (przy uwzględnieniu 50 m łącznej długości kabla)

Maksymalna liczba urządzeń w linii (tryb Reduced power mode): 116 sztuk (przy uwzględnieniu 50 m łącznej długości kabla)*

* Szczegółowe informacje na temat ograniczeń długości linii i liczby urządzeń znajdują się w schemacie systemu.

PARAMETRY ELEKTRYCZNE

Znamionowe napięcie wejściowe: 48 VDC +/- 4%

Opcje zasilania: Martin P3 PowerPort 2000, P3 PowerPort 500 IP Install, P3 PowerPort 500 IP Rental, Martin DCE PSU 240 IP lub standardowy zasilacz 48 VDC innych producentów

Ochrona przeciwprzepięciowa: 4 KV

POBÓR MOCY

Maksymalny pobór mocy:

6,0 W w trybie pełnej mocy (Full power mode)

3,2 W w trybie połowy mocy (Half power mode)

W stanie spoczynku (Idle): 1,8 W

W trybie hibernacji (Hibernation): 1,5 W

* Pomiary wykonane przy napięciu znamionowym. Należy uwzględnić tolerancję +/- 10%. Stan spoczynku (Idle): diody wygaszone. Tryb hibernacji: diody wygaszone, ponowne użycie urządzenia wymaga procedury wybudzenia.

WARUNKI TERMICZNE

Chłodzenie: Konwekcyjne (pasywne)

Całkowite rozpraszanie ciepła (obliczone): 17 BTU/godz.

Maksymalna temperatura otoczenia (Ta max.): 55°C *

Minimalna temperatura otoczenia (Ta min.): -30°C

* Powyżej 45°C urządzenie zaczyna automatycznie ograniczać wydajność (strumień świetlny), aby zapobiec przegrzaniu.

EKOLOGIA I ŚRODOWISKO

RoHS: Zgodność

REACH: Zgodność

WEEE: Zgodność

Proposition 65: Zgodność

Opakowanie: Wkładka oraz pudełko zewnętrzne z tektury z certyfikatem FSC

Skuteczność świetlna (maks. wydajność): 50 lm/W

Stosunek strumienia świetlnego do wagi (LWR): 630 lm/kg

CERTYFIKATY I ZATWIERDZENIA

Globalny certyfikat CB / IECEE: IEC 62368-1

Bezpieczeństwo UE: EN 62368-1

Kompatybilność elektromagnetyczna (EMC) UE: EN 55035, EN 55032, EN 61000-3-2, EN 61000-3-3

Bezpieczeństwo USA: UL 62368-1

Kompatybilność elektromagnetyczna (EMC) USA: FCC Part 15 Klasa B

Bezpieczeństwo kanadyjskie: CSA C22.2 No. 62368-1

Kompatybilność elektromagnetyczna (EMC) Kanada: ICES-003 Klasa B

Australia / Nowa Zelandia: RCM – w trakcie certyfikacji (Pending)

Wielka Brytania: UKCA

Indie: BIS IS 10322 (Part 5 / Section 7) – w trakcie certyfikacji (Pending)

PRODUKTY POWIĄZANE

Kontroler systemowy P3-175

Kontroler systemowy P3-275

Oprogramowanie P3-PC System Controller: Bezpłatne pobieranie z www.martin.com

Oprogramowanie Martin Companion: Bezpłatne pobieranie z www.martin.com
