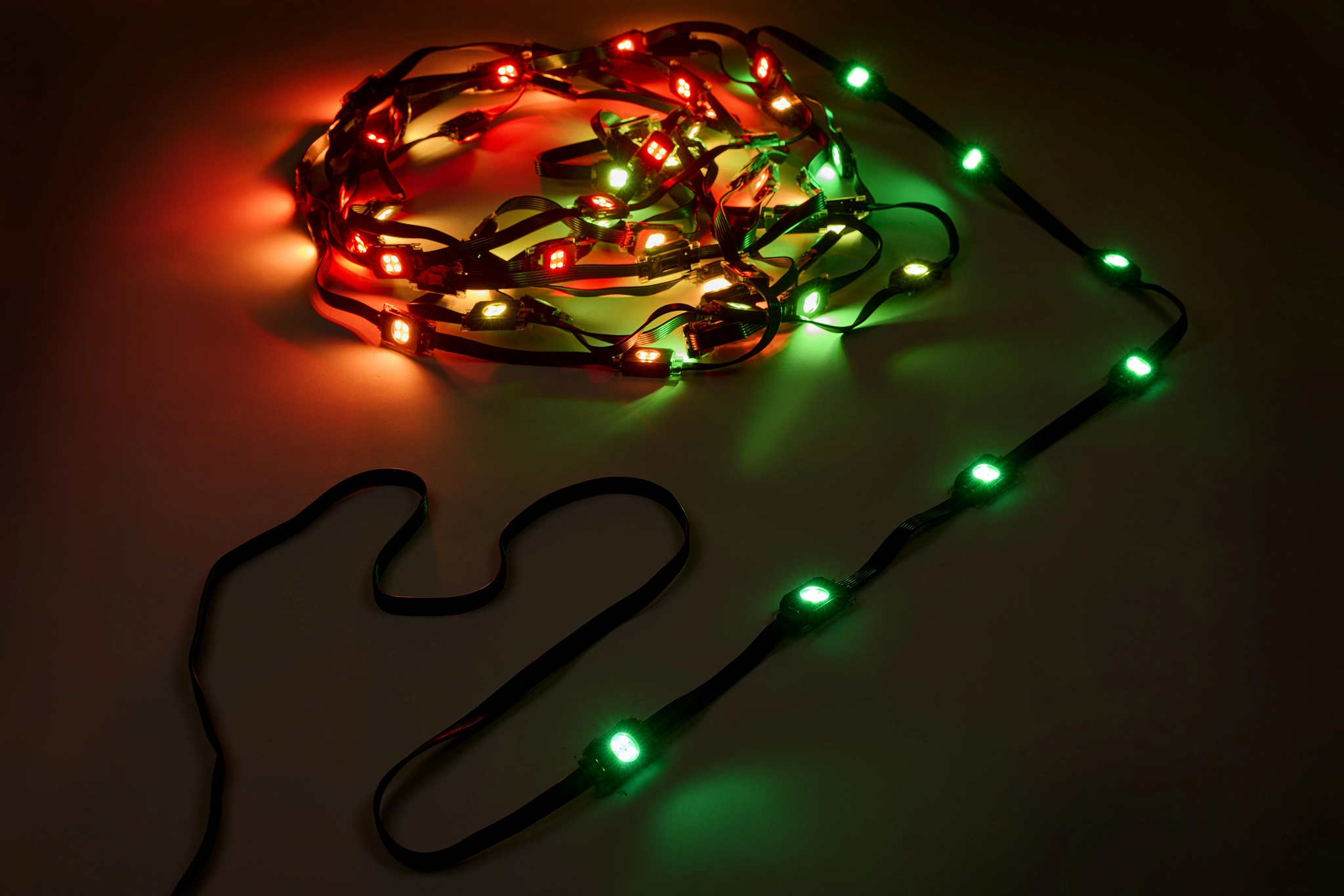

Martin Exterior Dot-4 Pro to lekka girlanda indywidualnie sterowanych punktów świetlnych (Dots) opartych na technologii RGBW. To doskonałe narzędzie do tworzenia niestandardowych rozwiązań wideo LED, zapewniające maksymalną elastyczność artystyczną przy minimalnym nakładzie pracy. Każdy punkt Exterior Dot przechodzi kalibrację kolorystyczną oraz jasności, co gwarantuje doskonałą spójność wizualną w obrębie całej instalacji. Exterior Dot-4 Pro może być sterowany za pomocą kontrolerów systemowych Martin P3 lub dowolnego sterownika opartego na protokołach sACN bądź Art-Net.

To idealne rozwiązanie do integracji technologii wideo LED z fasadami budynków, obiektami referencyjnymi, elementami architektonicznymi lub jakimikolwiek innymi strukturami – zarówno wewnątrz, jak i na zewnątrz pomieszczeń. Girlandy Exterior Dot-4 Pro są w pełni konfigurowalne pod kątem liczby punktów świetlnych, rozstawu pikseli (pixel pitch) oraz długości kabla zasilającego (lead-in), co pozwala na idealne dopasowanie ich do elementów architektury.

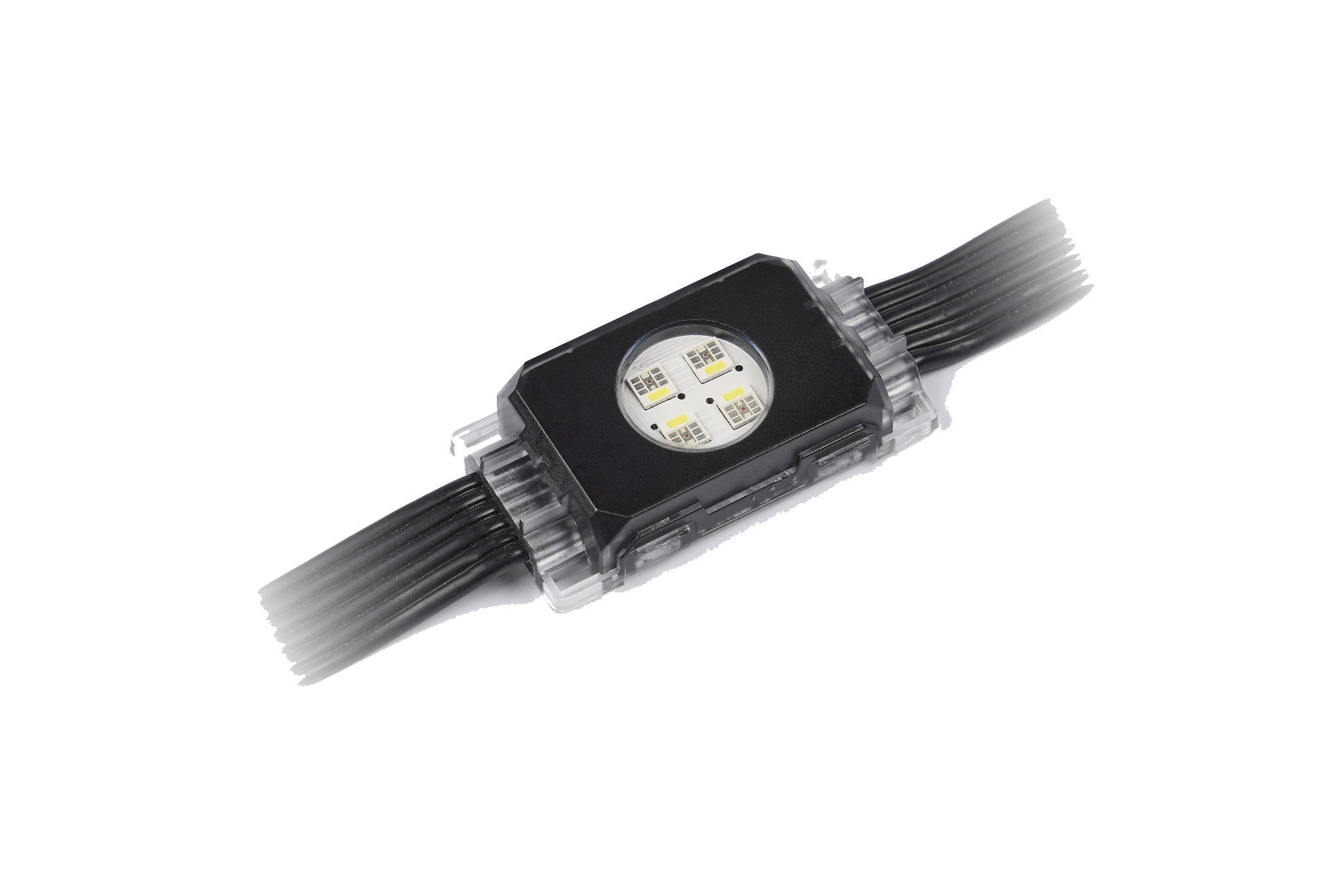

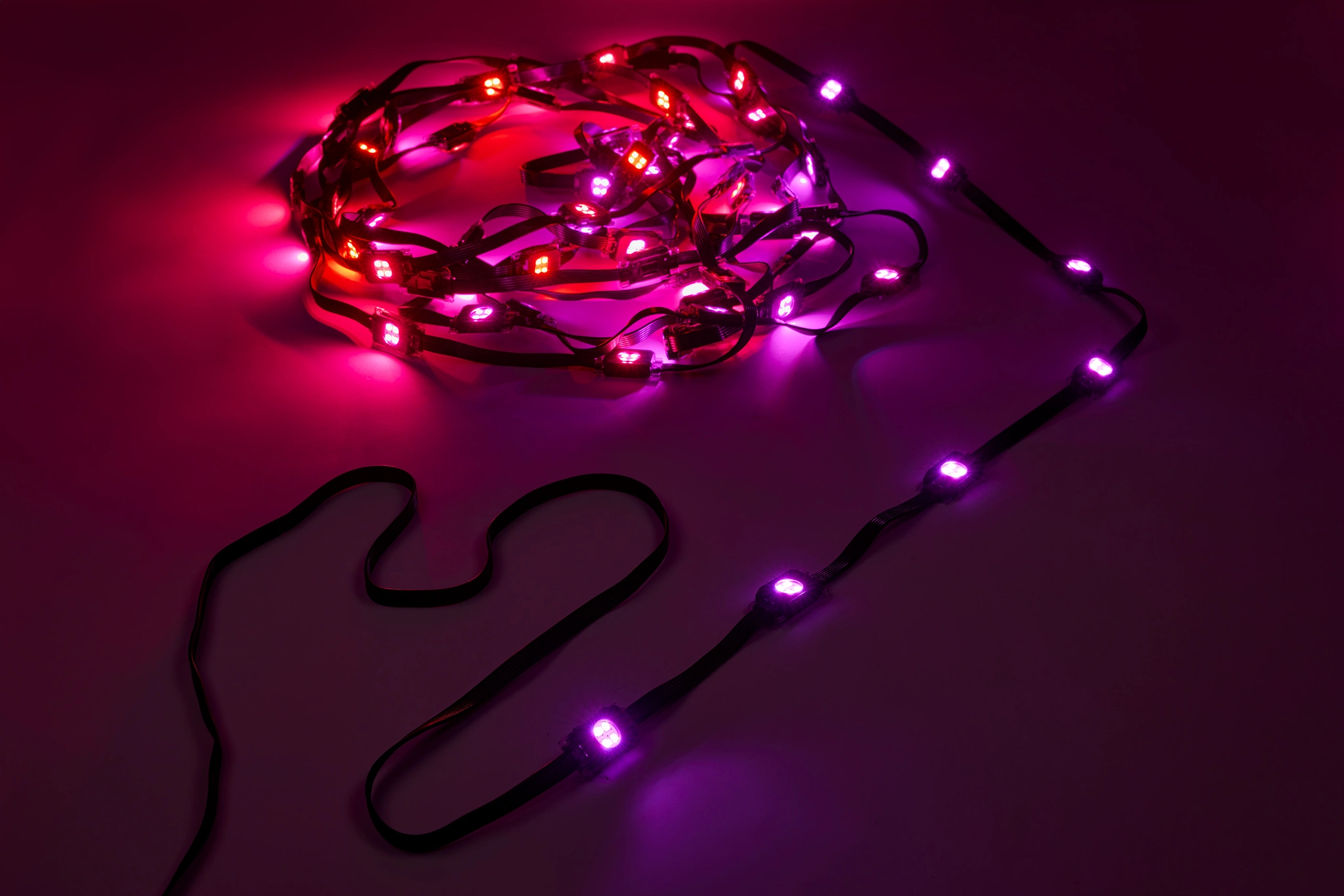

Mapowanie wideo na punktach Exterior Dot jest szybkie i intuicyjne dzięki kontrolerowi systemowemu P3, co eliminuje potrzebę skomplikowanej konfiguracji i czasochłonnego adresowania. Każdy moduł Exterior Dot-4 Pro zawiera cztery diody LED RGBW o łącznej światłości 20 kandeli.

Łącząc w sobie niezrównaną wydajność, elastyczność i intuicyjną obsługę, rodzina produktów Exterior Dot Pro nie tylko pozwala projektantom oświetlenia i profesjonalistom przekraczać ograniczenia tradycyjnych systemów, ale również inspiruje ich do definiowania na nowo granic kreatywnego projektowania wideo.



CECHY

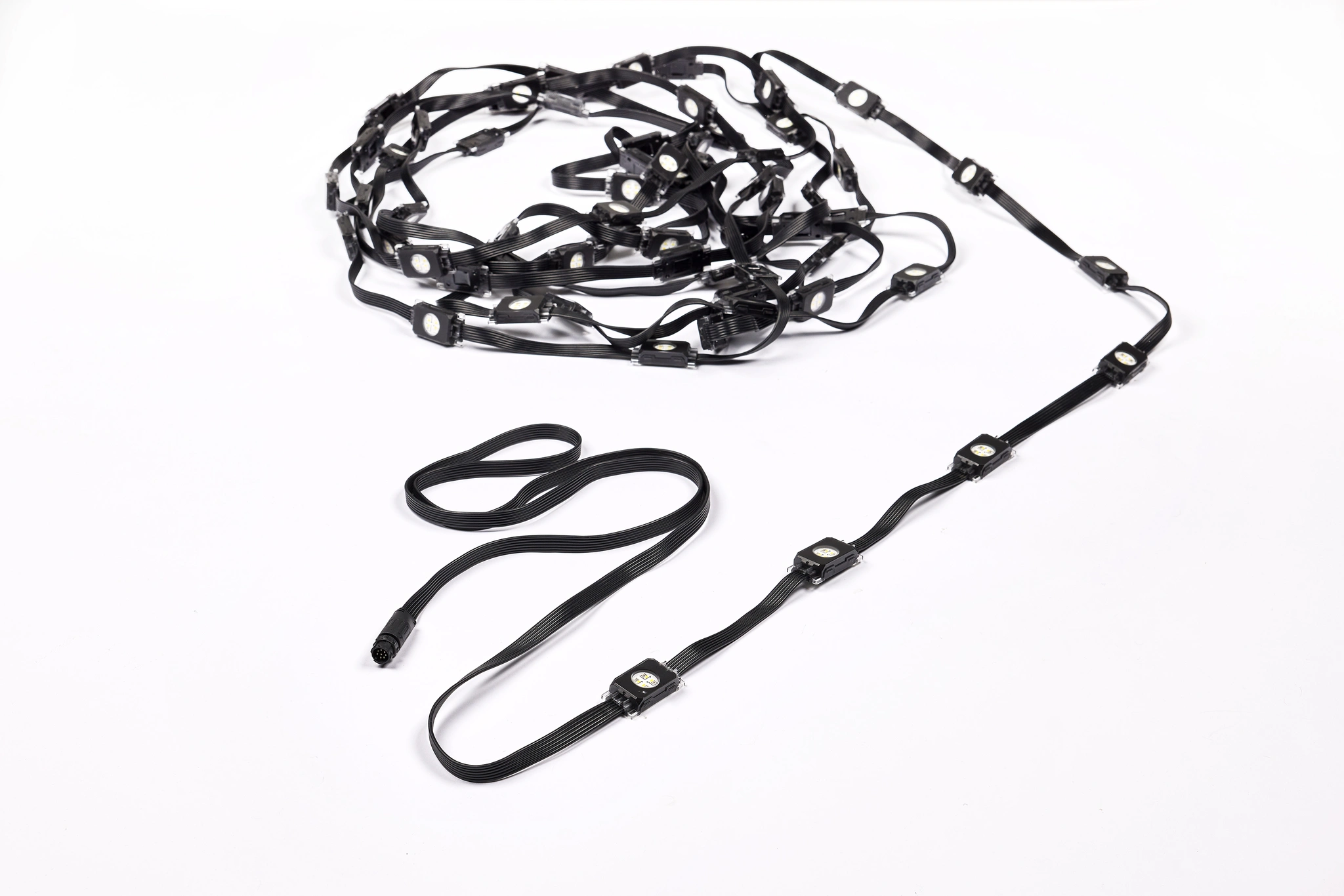

• Elastyczne oświetlenie LED w formie girlandy (string) do bezpośredniego oglądania (direct-view)
• Zasilanie za pomocą dedykowanych zasilaczy Exterior AC-Feeder lub Exterior DC-Feeder
• Obudowa w pełni odporna na warunki atmosferyczne (klasa szczelności IP67, odporność na uderzenia IK08 oraz klasa antykorozyjna C-5 High)
• Kompatybilność z Martin P3 / Art-Net / sACN (automatyczne wykrywanie protokołu sterującego)
• Konfiguracja i adresowanie przez RDM (za pośrednictwem Art-Net) lub system Martin P3
• Zwrotne informacje o stanie urządzenia w czasie rzeczywistym poprzez RDM (nad Art-Net) oraz Martin P3

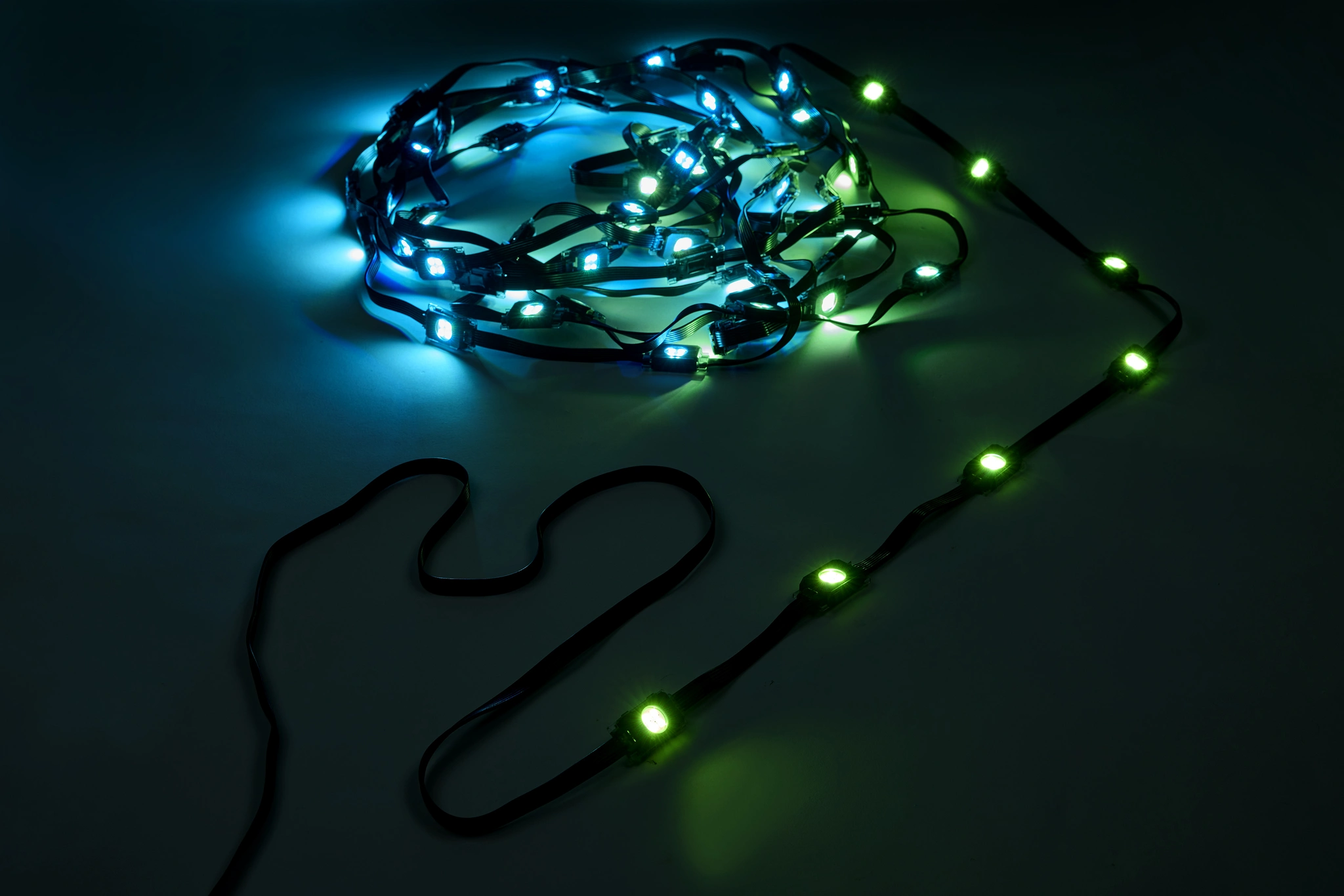

• Indywidualnie sterowane punkty świetlne (Dots) w technologii RGBW
• Funkcja Color Boost dla uzyskania wyjątkowo jasnych, nasyconych i mieszanych barw
• Dedykowany kanał kontroli temperatury barwowej (CCT)
• Wbudowane makra efektów (FX) ułatwiające szybkie tworzenie efektownych animacji i pokazów
• Do 64 punktów świetlnych (Dots) w jednej girlandzie
• Tryb obniżonego poboru mocy (Reduced power mode) dla budowy ekonomicznych systemów
• Możliwość konfiguracji liczby punktów, rozstawu pikseli (pixel pitch) oraz długości kabla zasilającego (lead-in)
• Doskonała spójność kolorów i jasności oparta na fabrycznej kalibracji
• Praca autonomiczna (Stand-alone) z możliwością zaprogramowania do 20 scen
• Intuicyjne mapowanie i adresowanie za pomocą rodziny kontrolerów systemowych P3
• Inteligentne akcesoria, takie jak kopułka dyfuzyjna (diffused dome) oraz osłona antyolśnieniowa (glare shield)

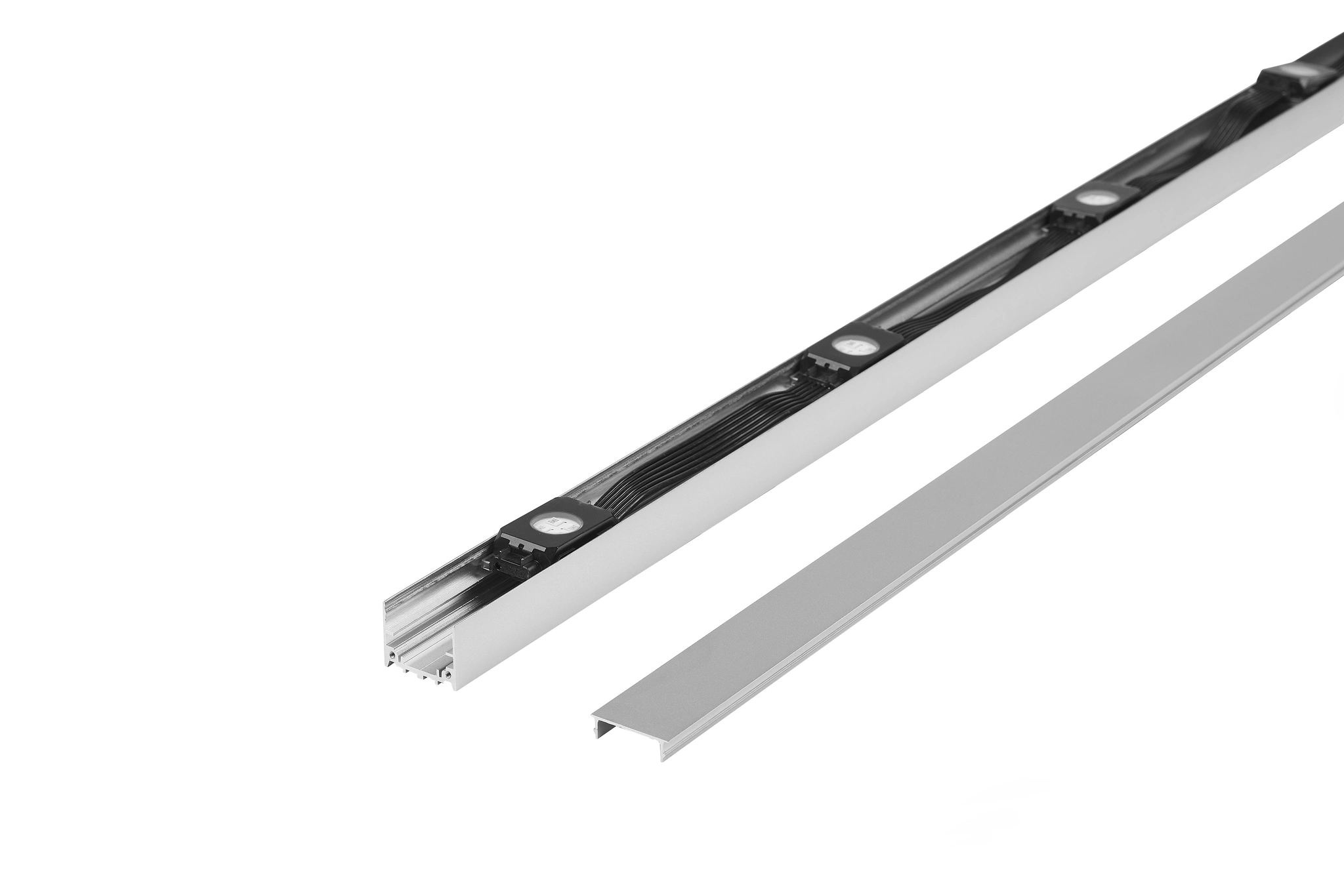

• Łatwe i bezpieczne opcje montażu przy użyciu dedykowanych uchwytów lub profili
• Złącze girlandy typu Hot-plug umożliwiające podłączanie i odłączanie przy włączonym zasilaniu
• Dostarczane w ekologicznych opakowaniach z tektury certyfikowanej przez FSC
• 5-letnia gwarancja



SPECYFIKACJA TECHNICZNA

PARAMETRY FIZYCZNE

Wymiary punktu (piksela): 59 x 32,4 x 13,2 mm

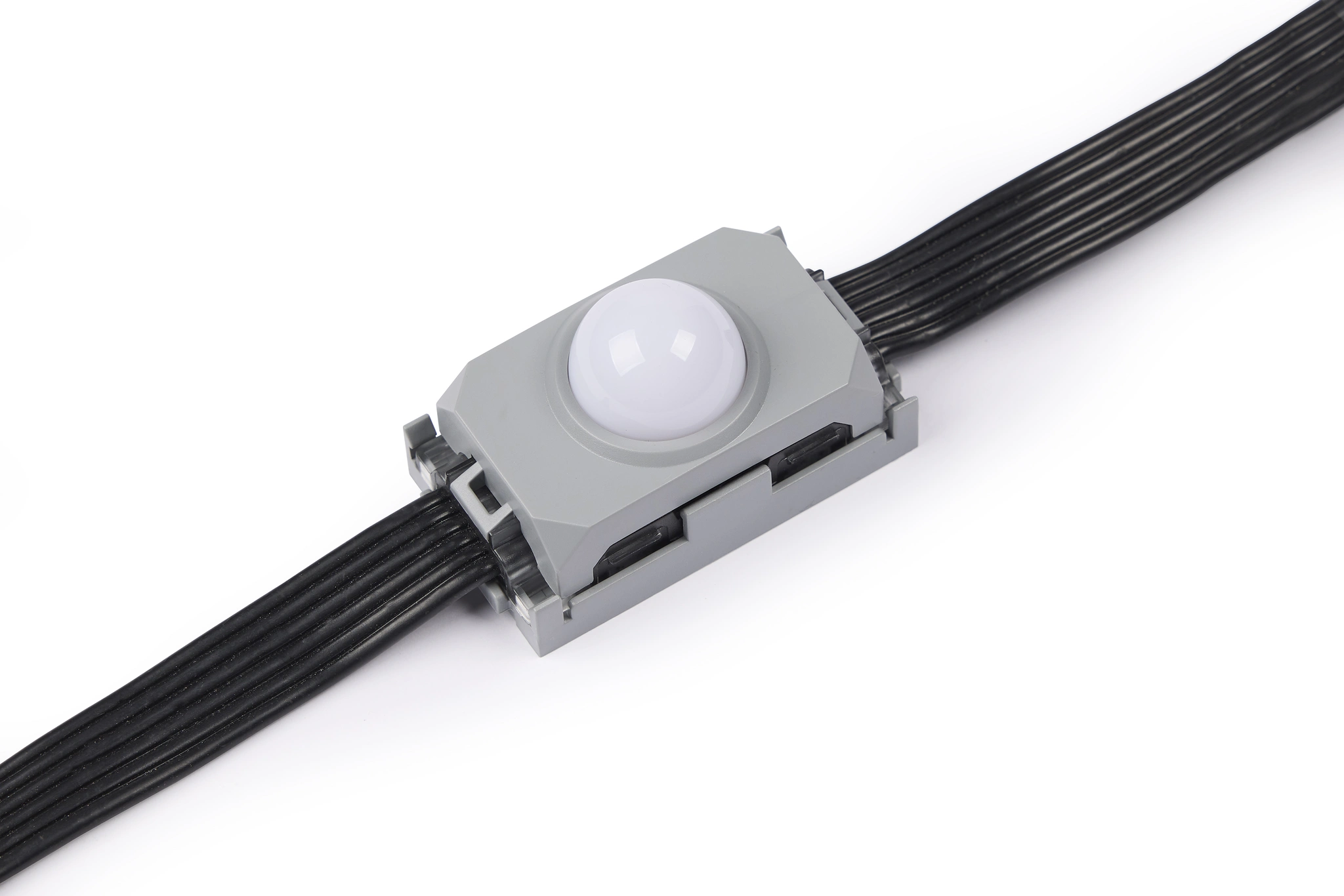

Wymiary punktu (piksela) z kopułką dyfuzyjną: 59 x 32,4 x 28,8 mm

Masa: 2,96 kg dla girlandy z 64 punktami, rozstawem 200 mm, kablem zasilającym (lead-in) o długości 2 m oraz złączem

Maksymalna liczba pikseli (punktów) w girlandzie: 64

Standardowy rozstaw pikseli (pitch): 200 mm

Minimalny rozstaw pikseli (pitch): 155 mm

Maksymalny rozstaw pikseli (pitch): 2000 mm

Maksymalna długość kabla zasilającego (lead-in): 5 m

** Do 10 m przy użyciu aktywnego przedłużacza kabla zasilającego (Active Lead-In Cable Extender)



STEROWANIE I PROGRAMOWANIE

Rozdzielczość sterowania: 16-bitowa (w systemie P3) lub 8-bitowa (przez DMX) kontrola każdego koloru

Protokoły sterowania: Martin P3, Art-Net lub sACN

Wykrywanie protokołu: Automatyczne

Tryby DMX: Standard, Extended, Raw, PixelMap (6 trybów pikselowych)

Liczba kanałów DMX: 6, 12, 4, 3, 12, 24, 48, 96, 192

Zgodność z RDM: ANSI/ESTA E1.20

Zgodność z Art-Net: Art-Net 1, 2, 3 oraz 4 (w tym obsługa RDM przez Art-Net)

Zgodność z sACN: ANSI E1.31 – 2016

Zgodność z Martin P3: Oprogramowanie P3 System Controller w wersji 6.1.0 lub nowszej



OPTYKA

Źródło światła: 4 diody LED RGBW

Minimalna żywotność diod LED: 100 000 godzin (do uzyskania > 70% strumienia świetlnego) *

Producent diod LED: Lumileds

Binowanie (Binning): Ścisłe binowanie kolorów i strumienia świetlnego

Kalibracja: Pełna kalibracja barwna pikseli (Full Gamut Pixel Calibration)

*Wartość uzyskana w warunkach testowych producenta przy temperaturze otoczenia Ta = 25°C



DANE FOTOMETRYCZNE

Kąt świecenia (Viewing angle): 150°

Kąt świecenia z kopułką dyfuzyjną (dome): 180°

Kąt odcięcia (Cut-off angle): 120°



ŚWIATŁOŚĆ (LUMINOUS INTENSITY)

Wszystkie kanały (Full) @ 6500K: 26 cd (przezroczysty przód / clear front), 5 cd (kopułka dyfuzyjna / diffused dome)



STRUMIEŃ ŚWIETLNY (LUMINOUS OUTPUT)*

Wszystkie kanały (Full) @ 6500K: 71 lm (przezroczysty przód / clear front), 29 lm (kopułka dyfuzyjna / diffused dome)

Czerwony (Red): 22 lm (przezroczysty przód / clear front), 10 lm (kopułka dyfuzyjna / diffused dome)

Zielony (Green): 65 lm (przezroczysty przód / clear front), 28 lm (kopułka dyfuzyjna / diffused dome)

Niebieski (Blue): 13 lm (przezroczysty przód / clear front), 5 lm (kopułka dyfuzyjna / diffused dome)

* Wszystkie dane fotometryczne mierzone w stanie ustalonym (30 minut czasu nagrzewania) przy temperaturze otoczenia 25°C.



KONSTRUKCJA

Punkt świetlny (Dot): Przezroczysty poliwęglan, wypełniony czarnym silikonem

Kopułka dyfuzyjna (Diffuser dome): Biały, półprzezroczysty poliwęglan

Kabel połączeniowy: 6 x 20 AWG, czarny

Minimalny promień gięcia kabla: 15 mm

Klasa szczelności: IP67

Odporność na korozję: C5 High (ISO 12944-6)

Odporność na wibracje: 1,0g sinusoidalne (IEC 60068-2-6), 0,7g RMS losowe (IEC 60068-2-64), 3,0g (ANSI C136-31)



INSTALACJA

Punkty montażowe: Uchwyt montażowy, profil montażowy, cztery zintegrowane otwory montażowe na opaski kablowe

Pozycja pracy: Dowolna



ZŁĄCZA

Wejście zasilania i danych do girlandy (string) z zasilacza (Feeder): Niestandardowe złącze 8-pinowe o klasie szczelności IP67



PARAMETRY ELEKTRYCZNE

Konwerter zasilania i danych: Dedykowany zasilacz Exterior AC-Feeder lub Exterior DC-Feeder

Napięcie robocze: 15 VDC



POBÓR MOCY

Maksymalny pobór mocy:

1,5 W na punkt świetlny (Dot) @ w trybie pełnej mocy (Full power mode)

0,75 W na punkt świetlny (Dot) @ w trybie połowy mocy (Half power mode)

Typowy: 0,5 W na punkt świetlny (Dot)

W trybie bezczynności (Idle): Patrz specyfikacja zasilacza Exterior Feeder

* Pomiary wykonane przy napięciu nominalnym. Należy uwzględnić tolerancję +/- 10%. Maksymalny pobór przy pełnej jasności (biały kolor), typowy – przy wyświetlaniu materiału wideo, bezczynność – przy zerowej jasności wszystkich diod LED.



WARUNKI TERMICZNE

Chłodzenie: Konwekcyjne (pasywne)

Maksymalna temperatura otoczenia (Ta max.): 55°C

Minimalna temperatura otoczenia (Ta min.): -30°C

Maksymalne rozpraszanie ciepła (obliczone, przy pełnej jasności, pełny biały): 5,1 BTU/godz.

Typowe rozpraszanie ciepła (obliczone, przy typowym materiale wideo): 1,7 BTU/godz.*

*Wartości dla typowego materiału wideo mają charakter wyłącznie orientacyjny i mogą się różnić.



EKOLOGIA I ŚRODOWISKO

RoHS: Zgodność

REACH: Zgodność

WEEE: Zgodność

Proposition 65: Zgodność

Opakowanie: Certyfikowane przez FSC tekturowe wypełnienie oraz opakowanie zewnętrzne

Wydajność (maksymalna moc): 47 lm/W

LWR – Lumen-to-Weight Ratio (Stosunek strumienia świetlnego do wagi): 1535 lm/kg



CERTYFIKATY I ZATWIERDZENIA

Globalny certyfikat CB/IECEE: EC 62368-1

Bezpieczeństwo UE: EN62638-1

Kompatybilność elektromagnetyczna (EMC) UE: EN 55032, EN 55035, EN 61000-3-2, EN 61000-3-3

Bezpieczeństwo USA: UL 62638-1

Kompatybilność elektromagnetyczna (EMC) USA: 47 CFR Part 15 Class A

Bezpieczeństwo kanadyjskie: CSA C22.2 No. 60238-1

Australia/Nowa Zelandia: RCM

Wielka Brytania: UKCA

Indie: BIS IS 10322 (część 5/sekcja 7)



PRODUKTY POWIĄZANE

Zasilacz Exterior AC-Feeder

Zasilacz Exterior DC-Feeder

Procesor Martin P3 PowerPort 2000

Procesor Martin P3 PowerPort 500 IP Rental

Procesor Martin P3 PowerPort 500 IP Install

Zasilacz Martin DCE PSU 240 IP

Rozdzielacz/Wzmacniacz danych DCE DataSplitterBooster IP

Kontroler systemowy Martin P3-175 System Controller

Kontroler systemowy Martin P3-275 System Controller

Oprogramowanie Martin P3-PC System Controller: Bezpłatne pobieranie ze strony martin.com

Oprogramowanie Martin Companion Software: Bezpłatne pobieranie ze strony martin.com

Adapter do podłączenia podwójnej girlandy (Double string cable adapter)
