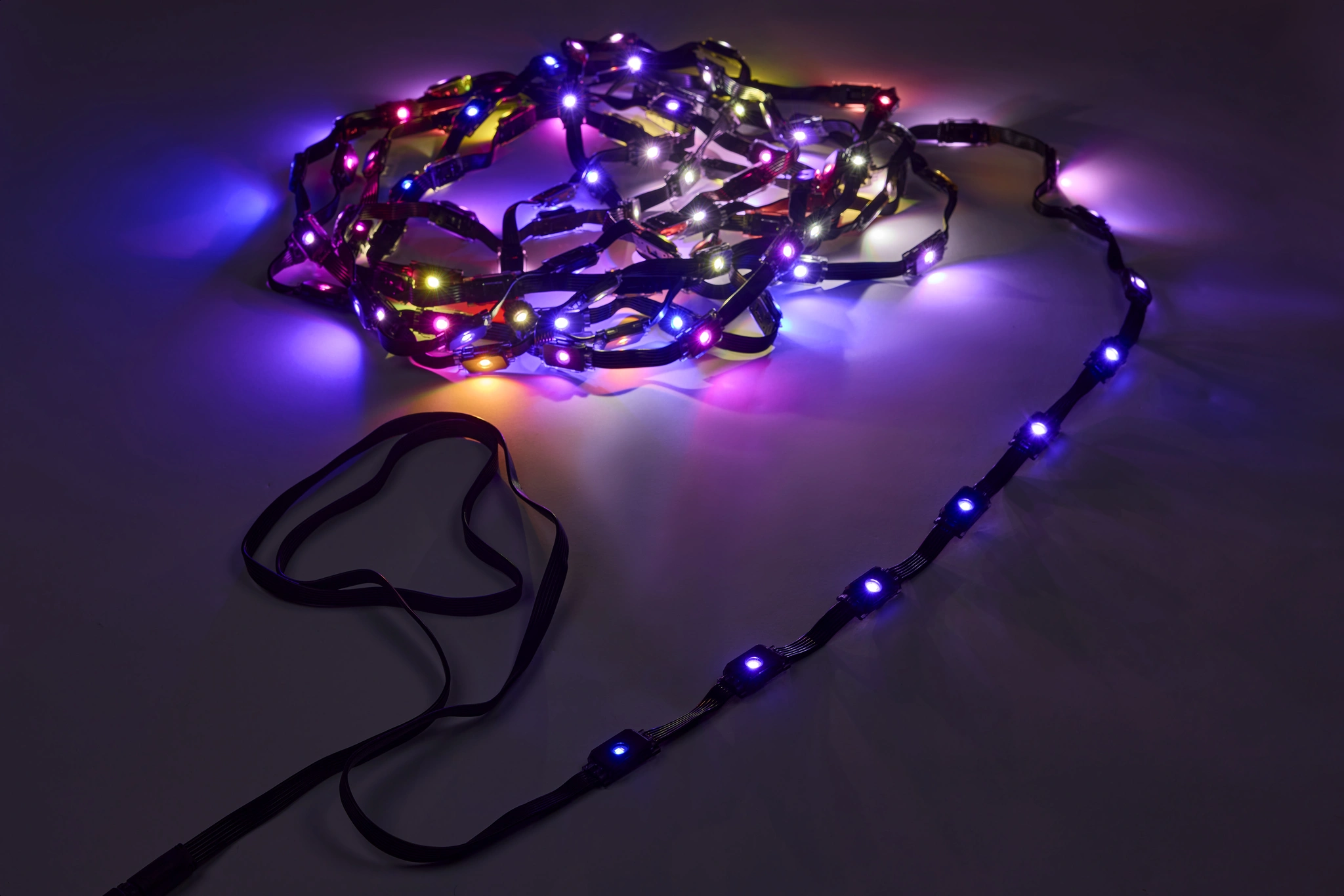

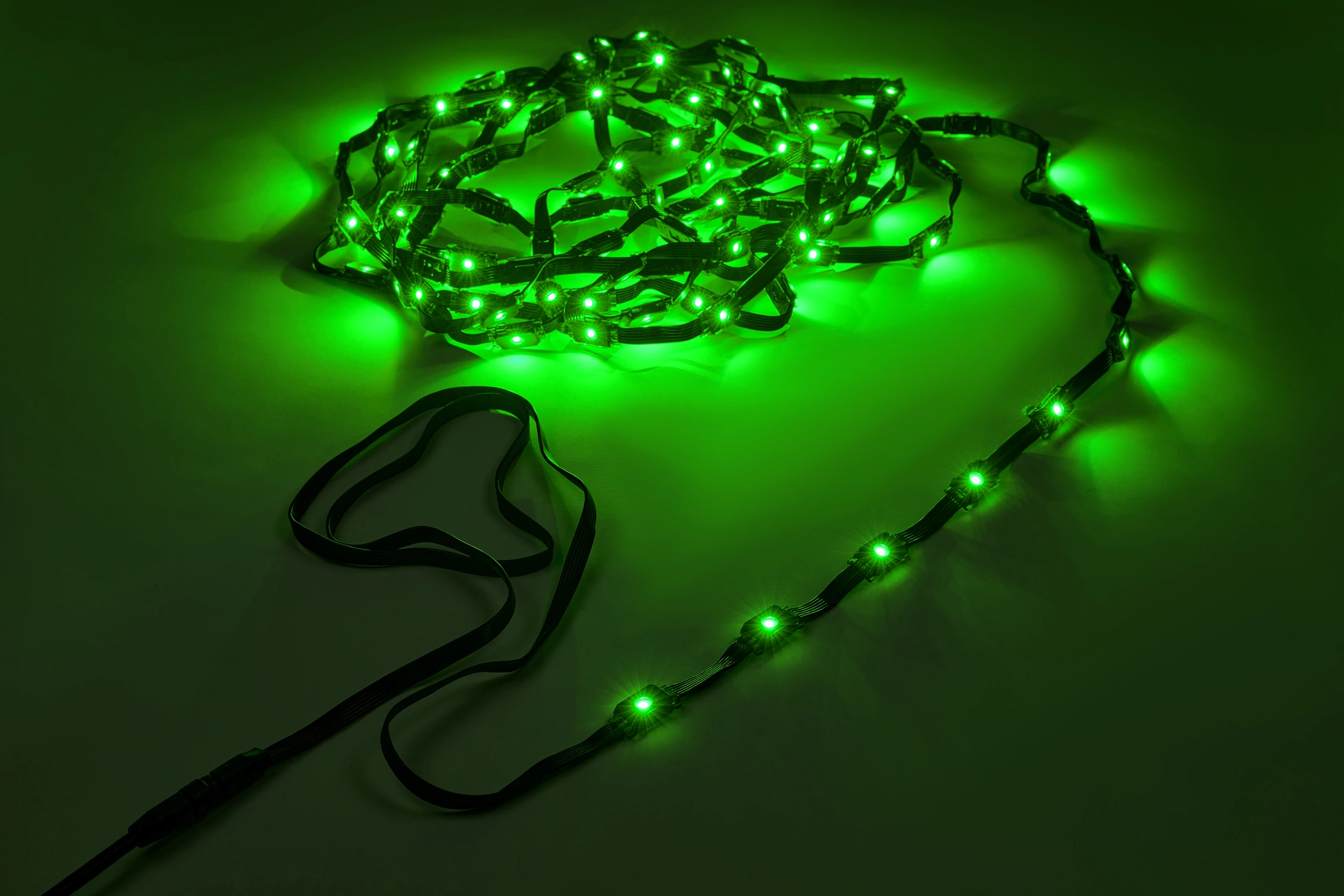

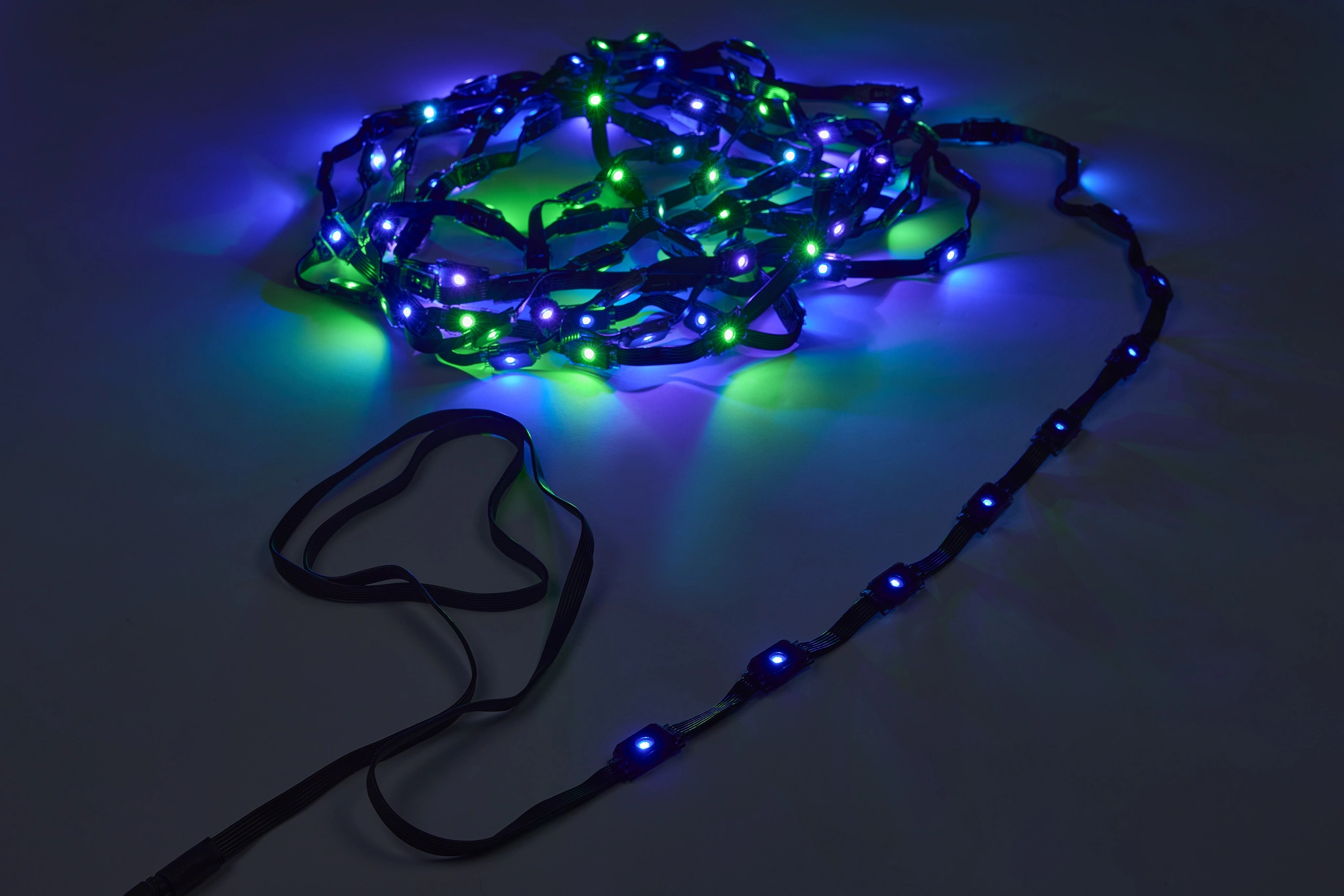

Martin Exterior Dot-1 Pro to lekki system indywidualnie sterowanych punktów LED RGBW, umożliwiający tworzenie niestandardowych rozwiązań wideo LED z maksymalną swobodą projektowania i minimalnym nakładem pracy. Każdy punkt świetlny Exterior Dot jest fabrycznie skalibrowany pod względem koloru i jasności, zapewniając wyjątkową spójność wizualną całej instalacji. Sterowanie systemem Exterior Dot-1 Pro odbywa się za pomocą kontrolerów Martin P3 System Controller lub dowolnego kontrolera obsługującego protokoły sACN bądź Art-Net.

To idealne rozwiązanie do integracji technologii wideo LED z elewacjami budynków, obiektami charakterystycznymi, elementami architektonicznymi oraz innymi konstrukcjami – zarówno wewnątrz, jak i na zewnątrz. Łańcuchy Exterior Dot-1 Pro można w pełni dostosować pod względem liczby punktów świetlnych, rozstawu pikseli oraz długości przewodu zasilającego, co pozwala na ich perfekcyjne dopasowanie do wymagań każdej instalacji architektonicznej.

Mapowanie materiałów wideo na punktach Exterior Dot jest szybkie i intuicyjne dzięki kontrolerowi P3 System Controller, eliminując konieczność skomplikowanej konfiguracji i czasochłonnego adresowania. Każdy moduł Exterior Dot-1 Pro wyposażono w jedną diodę RGBW o całkowitej światłości wynoszącej 5 kandeli.

Łącząc bezkompromisową wydajność, elastyczność konfiguracji oraz intuicyjną obsługę, rodzina Exterior Dot Pro nie tylko pozwala projektantom oświetlenia i profesjonalistom wyjść poza ograniczenia tradycyjnych systemów, ale również inspiruje ich do wyznaczania nowych granic kreatywnego projektowania instalacji wideo LED.



CECHY

• Elastyczny system punktów LED do bezpośredniej emisji światła, połączonych na przewodzie
• Zasilanie za pomocą modułu Exterior AC-Feeder lub Exterior DC-Feeder
• W pełni odporna na warunki atmosferyczne obudowa (IP67, IK08 oraz wysoka klasa odporności korozyjnej C5)
• Kompatybilność z protokołami Martin P3, Art-Net i sACN (automatyczne wykrywanie protokołu)
• Konfiguracja i adresowanie za pośrednictwem RDM over Art-Net lub Martin P3
• Informacje o stanie urządzenia w czasie rzeczywistym poprzez RDM over Art-Net i Martin P3
• Indywidualnie sterowane punkty LED RGBW
• Funkcja Color Boost zapewniająca jasne, nasycone oraz precyzyjnie mieszane kolory
• Dedykowany kanał regulacji temperatury barwowej
• Wbudowane makra efektów (FX) umożliwiające szybkie tworzenie atrakcyjnych efektów świetlnych
• Obsługa do 100 punktów LED w jednym ciągu
• Tryb obniżonego poboru mocy pozwalający na budowę bardziej ekonomicznych systemów
• Konfigurowalna liczba punktów LED, rozstaw pikseli oraz długość przewodu przyłączeniowego
• Wysoka spójność kolorów i jasności dzięki fabrycznej kalibracji
• Programowanie autonomiczne z możliwością zapisania do 20 scen
• Intuicyjne mapowanie i adresowanie z wykorzystaniem rodziny kontrolerów P3 System Controller

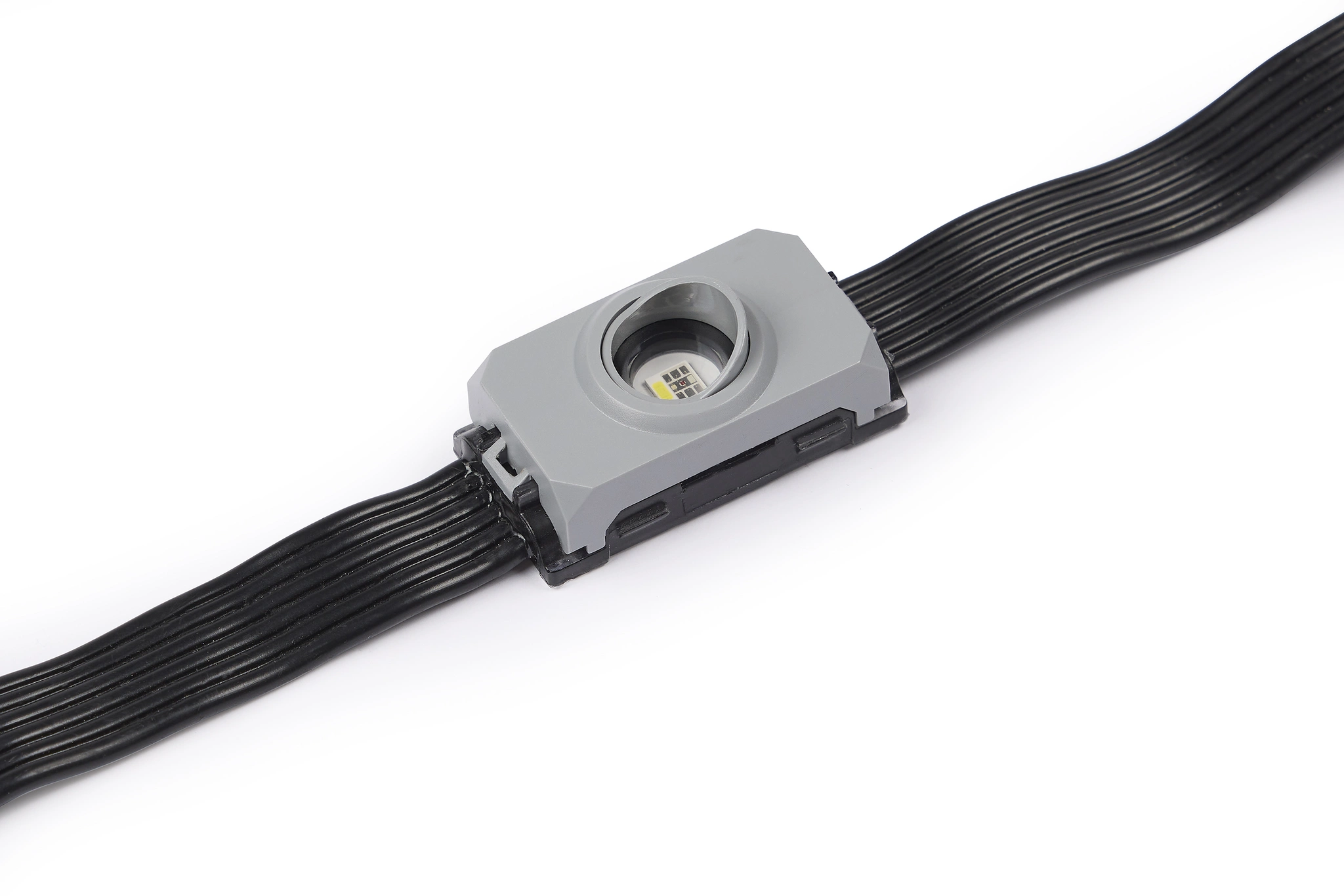

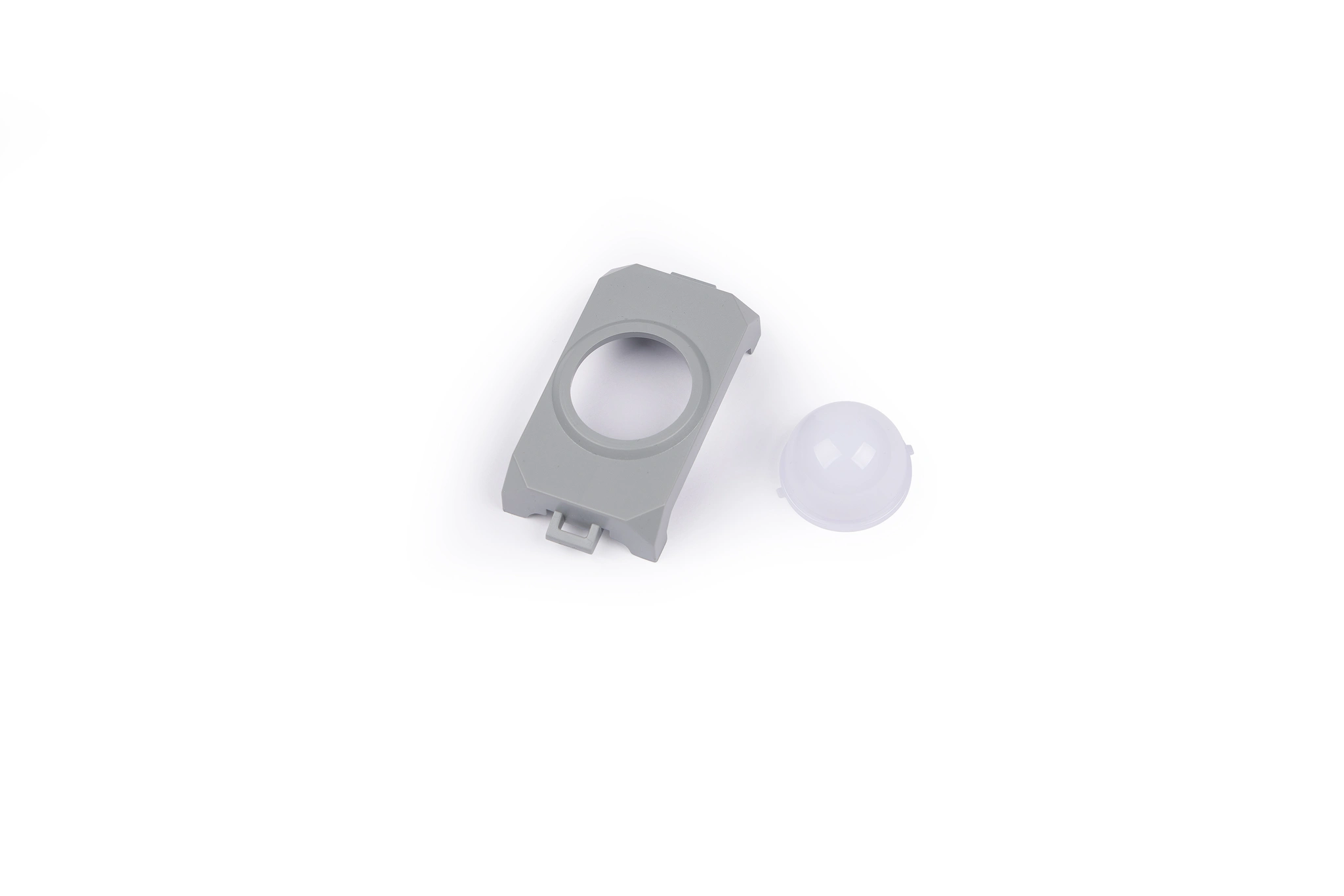

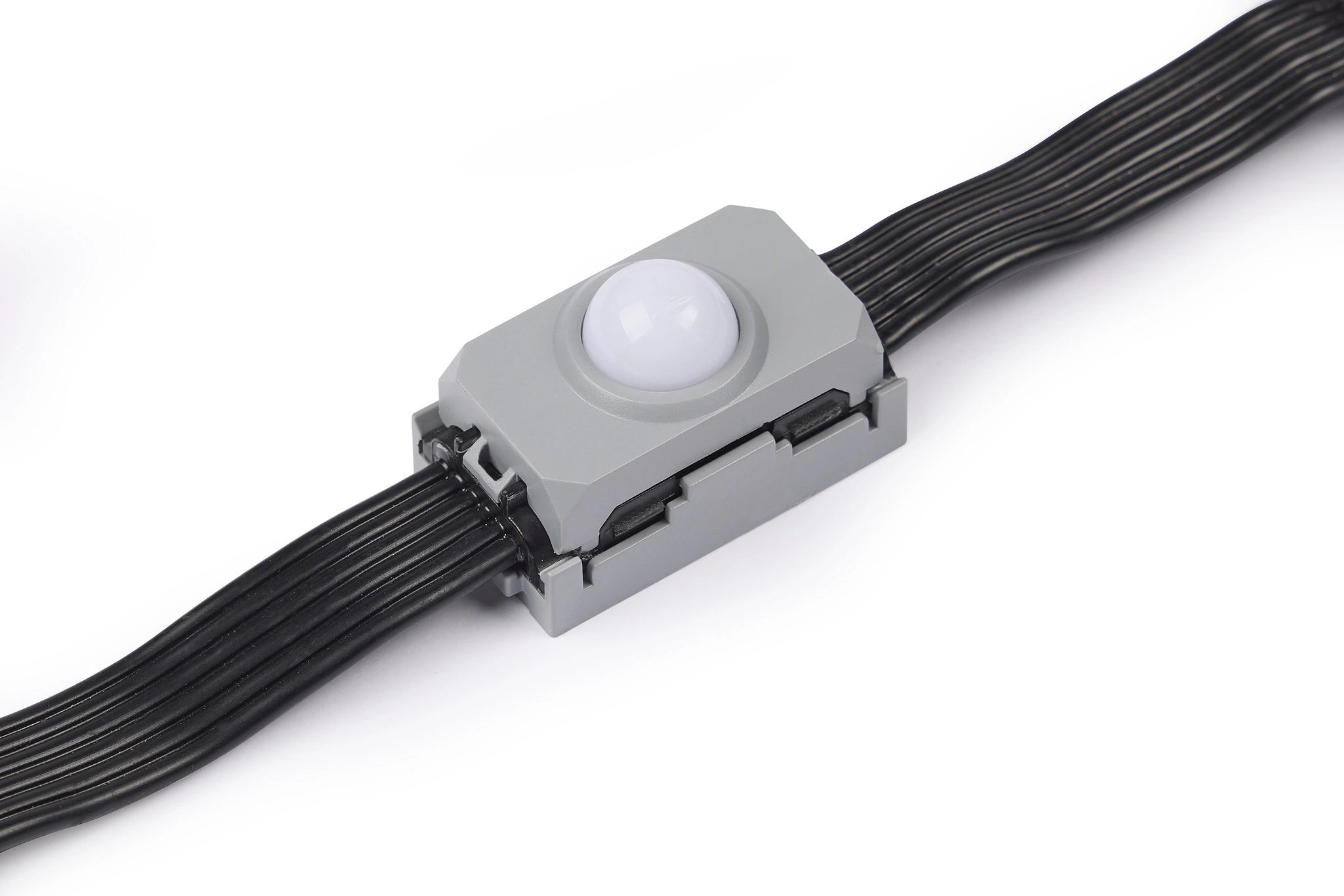

• Inteligentne akcesoria, takie jak rozpraszająca kopułka (diffused dome) i osłona przeciwodblaskowa (glare shield)

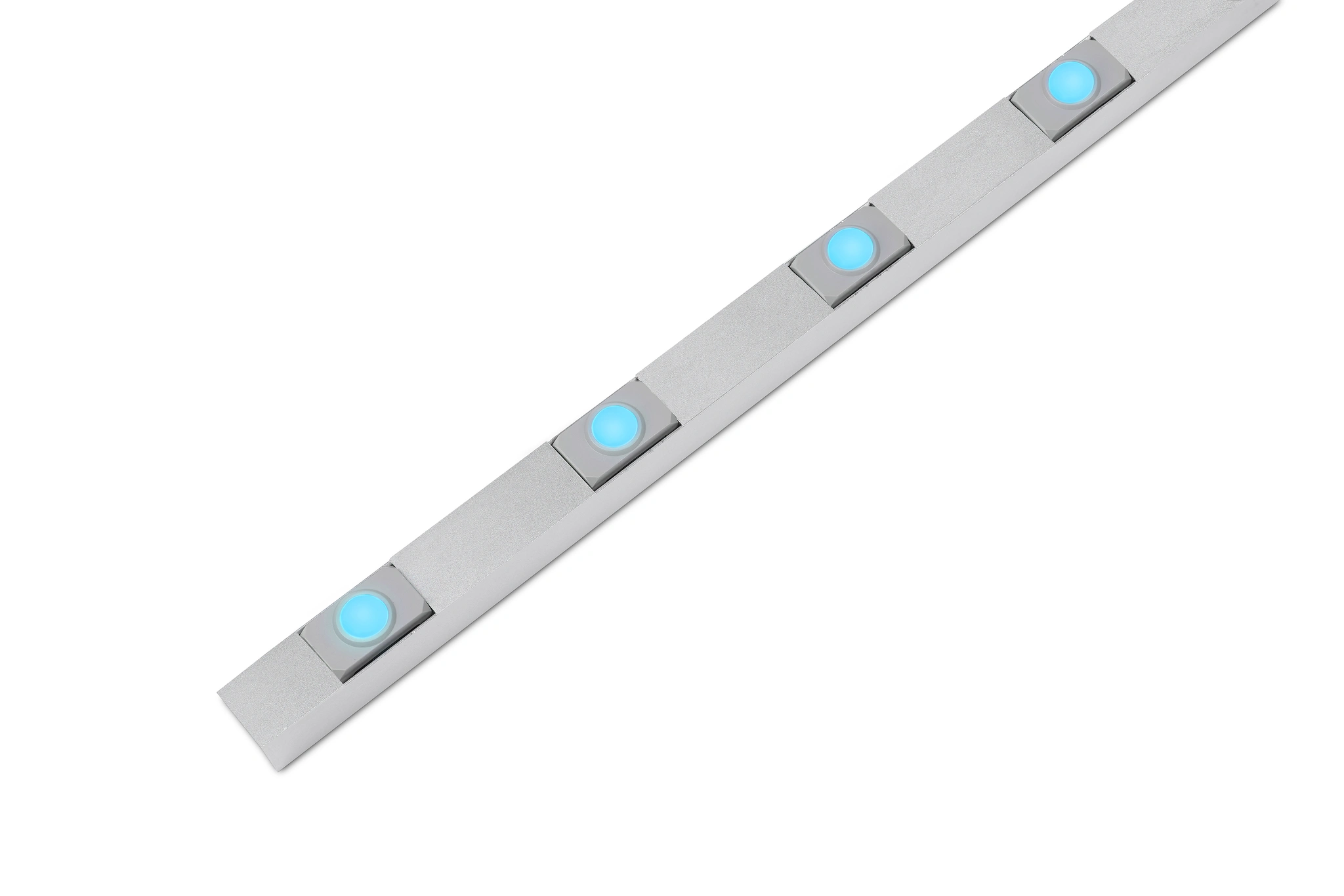

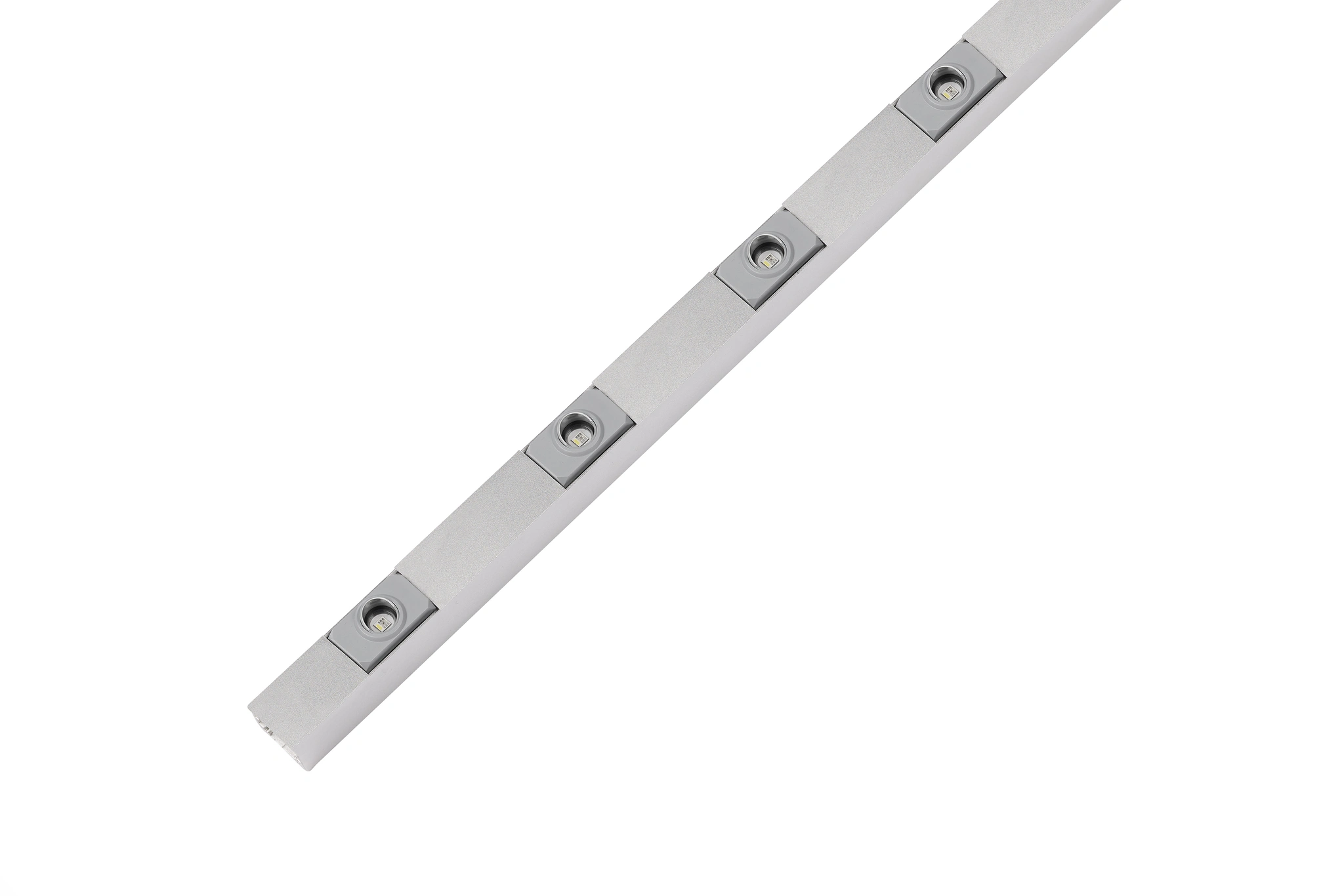

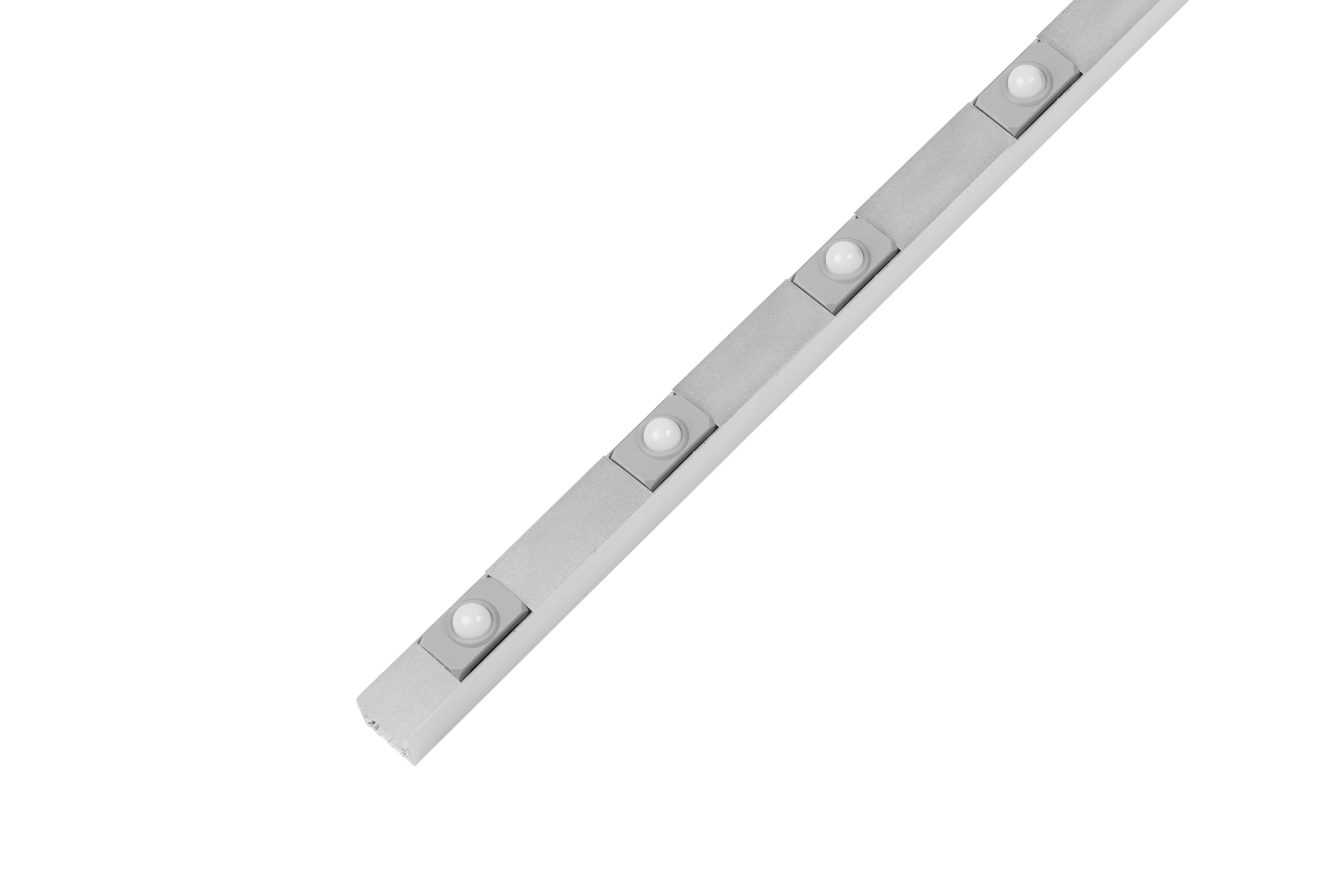

• Łatwy i bezpieczny montaż z wykorzystaniem uchwytów lub profili montażowych
• Złącze umożliwiające podłączanie i odłączanie ciągów punktów LED podczas pracy (hot-plug)
• Dostarczany w opakowaniu kartonowym z certyfikatem FSC
• 5-letnia gwarancja



SPECYFIKACJA TECHNICZNA

PARAMETRY FIZYCZNE

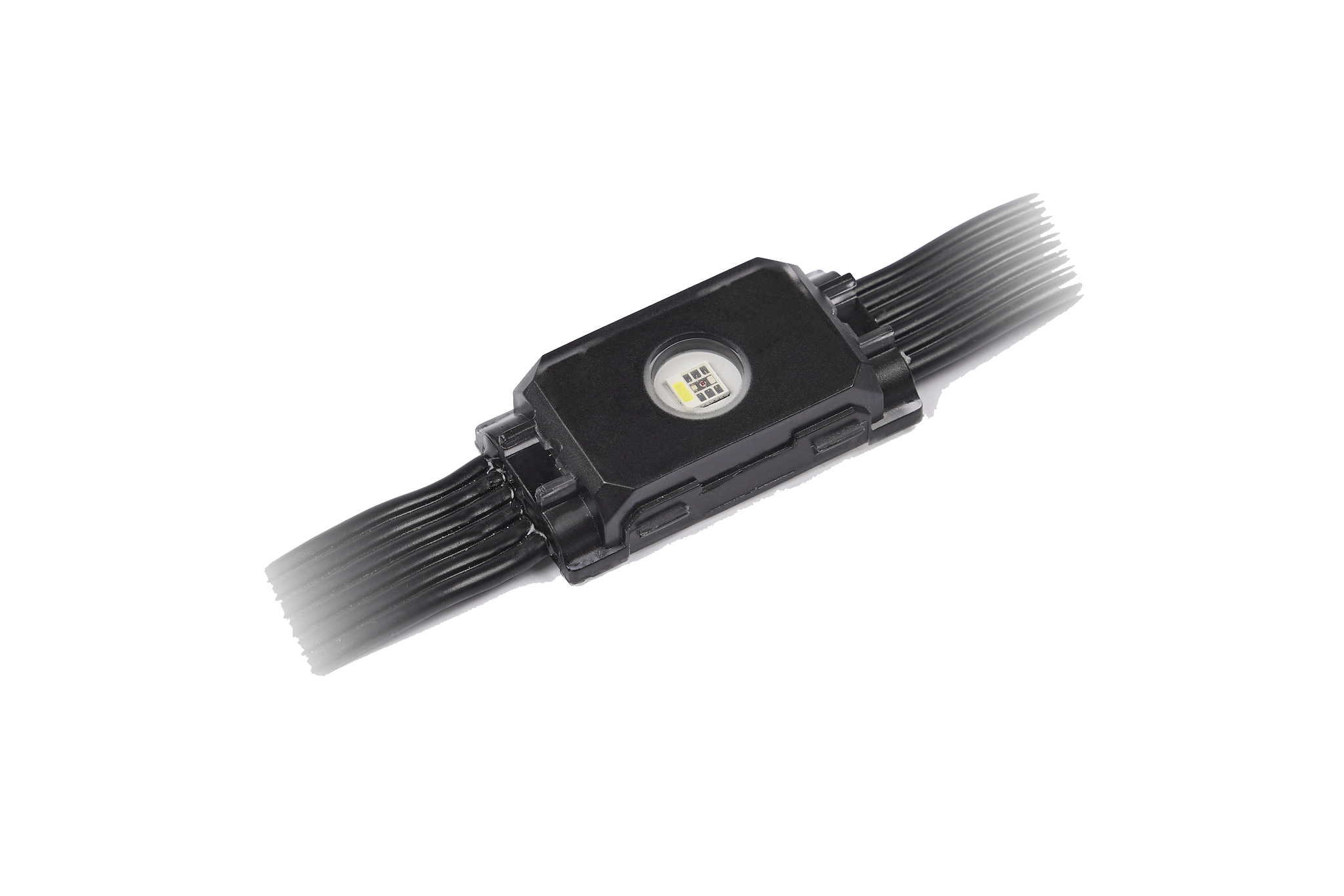

Wymiary pojedynczego punktu LED: 45 × 24,8 × 11,2 mm

Wymiary punktu LED z kopułką rozpraszającą: 45 × 25 × 22,2 mm

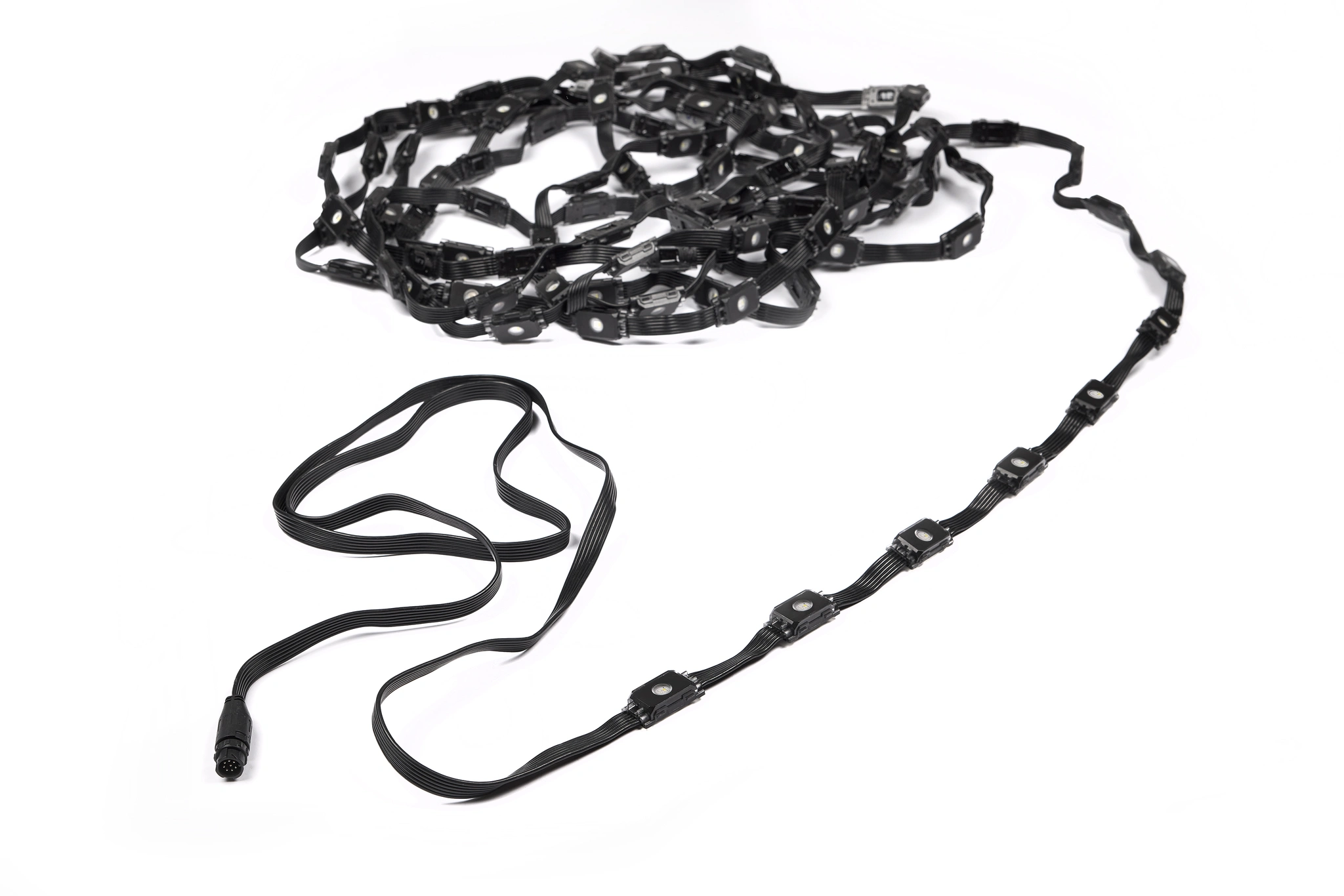

Masa: 2,48 kg (dla ciągu 100 punktów LED o rozstawie 115 mm, z przewodem przyłączeniowym o długości 2 m i złączem)

Maksymalna liczba punktów LED w jednym ciągu: 100

Standardowy rozstaw punktów (pixel pitch): 115 mm

Minimalny rozstaw punktów (pixel pitch): 115 mm

Maksymalny rozstaw punktów (pixel pitch): 2000 mm

Maksymalna długość przewodu przyłączeniowego (lead-in cable): 5 m

** Do 10 m przy zastosowaniu aktywnego przedłużacza przewodu przyłączeniowego (Active Lead-In Cable Extender)



STEROWANIE I PROGRAMOWANIE

Rozdzielczość sterowania: 16-bitowa (P3) lub 8-bitowa (DMX) regulacja każdego kanału koloru

Protokoły sterowania: Martin P3, Art-Net oraz sACN

Wykrywanie protokołu: automatyczne

Tryby DMX: Standard, Extended, Raw oraz PixelMap (łącznie 6 trybów pikselowych)

Liczba kanałów DMX: 6, 12, 4, 3, 21, 39, 75, 150 lub 300

Zgodność z RDM: ANSI/ESTA E1.20

Zgodność z Art-Net: Art-Net 1, 2, 3 i 4, w tym obsługa RDM over Art-Net

Zgodność z sACN: ANSI E1.31-2016

Zgodność z Martin P3: oprogramowanie P3 System Controller w wersji 6.1.0 lub nowszej



OPTYKA

Źródło światła: 1 dioda LED RGBW

Minimalna żywotność diod LED: 100 000 godzin (do uzyskania > 70% strumienia świetlnego) *

Producent diod LED: Lumileds

Binowanie (Binning): Ścisłe binowanie kolorów i strumienia świetlnego

Kalibracja: Pełna kalibracja barwna pikseli (Full Gamut Pixel Calibration)

*Wartość uzyskana w warunkach testowych producenta przy temperaturze otoczenia Ta = 25°C



DANE FOTOMETRYCZNE

Kąt świecenia (Viewing angle): 140°

Kąt świecenia z kopułką dyfuzyjną (dome): 180°

Kąt odcięcia (Cut-off angle): 100°



ŚWIATŁOŚĆ (LUMINOUS INTENSITY)

Wszystkie kanały (Full) @ 6500K: 7 cd (przezroczysty przód / clear front), 1,5 cd (kopułka dyfuzyjna / diffused dome)



STRUMIEŃ ŚWIETLNY (LUMINOUS OUTPUT)*

Wszystkie kanały (Full) @ 6500K: 18 lm (przezroczysty przód / clear front), 7 lm (kopułka dyfuzyjna / diffused dome)

Czerwony (Red): 6 lm (przezroczysty przód / clear front), 2,5 lm (kopułka dyfuzyjna / diffused dome)

Zielony (Green): 18 lm (przezroczysty przód / clear front), 6 lm (kopułka dyfuzyjna / diffused dome)

Niebieski (Blue): 4 lm (przezroczysty przód / clear front), 1,5 lm (kopułka dyfuzyjna / diffused dome)

* Wszystkie dane fotometryczne mierzone w stanie ustalonym (30 minut czasu nagrzewania) przy temperaturze otoczenia 25°C.



KONSTRUKCJA

Punkt świetlny (Dot): Przezroczysty poliwęglan, wypełniony czarnym silikonem

Kopułka dyfuzyjna (Diffuser dome): Biały, półprzezroczysty poliwęglan

Kabel połączeniowy: 6 x 20 AWG, czarny

Minimalny promień gięcia kabla: 15 mm

Klasa szczelności: IP67

Odporność na korozję: C5 High (ISO 12944-6)

Odporność na wibracje: 1,0g sinusoidalne (IEC 60068-2-6), 0,7g RMS losowe (IEC 60068-2-64), 3,0g (ANSI C136-31)



INSTALACJA

Punkty montażowe: Uchwyt montażowy, profil montażowy, cztery zintegrowane otwory montażowe na opaski kablowe

Pozycja pracy: Dowolna



ZŁĄCZA

Wejście zasilania i danych do girlandy (string) z zasilacza (Feeder): Niestandardowe złącze 8-pinowe o klasie szczelności IP67



PARAMETRY ELEKTRYCZNE

Konwerter zasilania i danych: Dedykowany zasilacz Exterior AC-Feeder lub Exterior DC-Feeder

Napięcie robocze: 15 VDC



POBÓR MOCY

Maksymalny pobór mocy:

1,0 W na punkt świetlny (Dot) @ w trybie pełnej mocy (Full power mode)

0,5 W na punkt świetlny (Dot) @ w trybie połowy mocy (Half power mode)

Typowy: 0,33 W na punkt świetlny (Dot)

W trybie bezczynności (Idle): Patrz specyfikacja zasilacza Exterior Feeder

* Pomiary wykonane przy napięciu nominalnym. Należy uwzględnić tolerancję +/- 10%. Maksymalny pobór przy pełnej jasności (biały kolor), typowy – przy wyświetlaniu materiału wideo, bezczynność – przy zerowej jasności wszystkich diod LED.



WARUNKI TERMICZNE

Chłodzenie: Konwekcyjne (pasywne)

Maksymalna temperatura otoczenia (Ta max.): 55°C

Minimalna temperatura otoczenia (Ta min.): -30°C

Maksymalne rozpraszanie ciepła (obliczone, przy pełnej jasności, pełny biały): 3,4 BTU/godz.

Typowe rozpraszanie ciepła (obliczone, przy typowym materiale wideo): 1,4 BTU/godz.*

*Wartości dla typowego materiału wideo mają charakter wyłącznie orientacyjny i mogą się różnić.



EKOLOGIA I ŚRODOWISKO

RoHS: Zgodność

REACH: Zgodność

WEEE: Zgodność

Proposition 65: Zgodność

Opakowanie: Certyfikowane przez FSC tekturowe wypełnienie oraz opakowanie zewnętrzne

Wydajność (maksymalna moc): 18 lm/W

LWR – Lumen-to-Weight Ratio (Stosunek strumienia świetlnego do masy): 604 lm/kg



CERTYFIKATY I ZATWIERDZENIA

Globalny certyfikat CB/IECEE: IEC 62368-1

Bezpieczeństwo UE: EN 62368-1

Kompatybilność elektromagnetyczna (EMC) UE: EN 55032, EN 55035, EN 61000-3-2, EN 61000-3-3

Bezpieczeństwo USA: UL 62368-1

Kompatybilność elektromagnetyczna (EMC) USA: 47 CFR Part 15 Class A

Bezpieczeństwo kanadyjskie: CSA C22.2 No. 62368-1

Australia/Nowa Zelandia: RCM

Wielka Brytania: UKCA

Indie: BIS IS 10322 (część 5/sekcja 7)



PRODUKTY POWIĄZANE

Zasilacz Exterior AC-Feeder

Zasilacz Exterior DC-Feeder

Procesor Martin P3 PowerPort 2000

Procesor Martin P3 PowerPort 500 IP Rental

Procesor Martin P3 PowerPort 500 IP Install

Zasilacz Martin DCE PSU 240 IP

Rozdzielacz/Wzmacniacz danych DCE DataSplitterBooster IP

Kontroler systemowy Martin P3-175 System Controller

Kontroler systemowy Martin P3-275 System Controller

Oprogramowanie Martin P3-PC System Controller: Bezpłatne pobieranie ze strony martin.com

Oprogramowanie Martin Companion Software: Bezpłatne pobieranie ze strony martin.com
