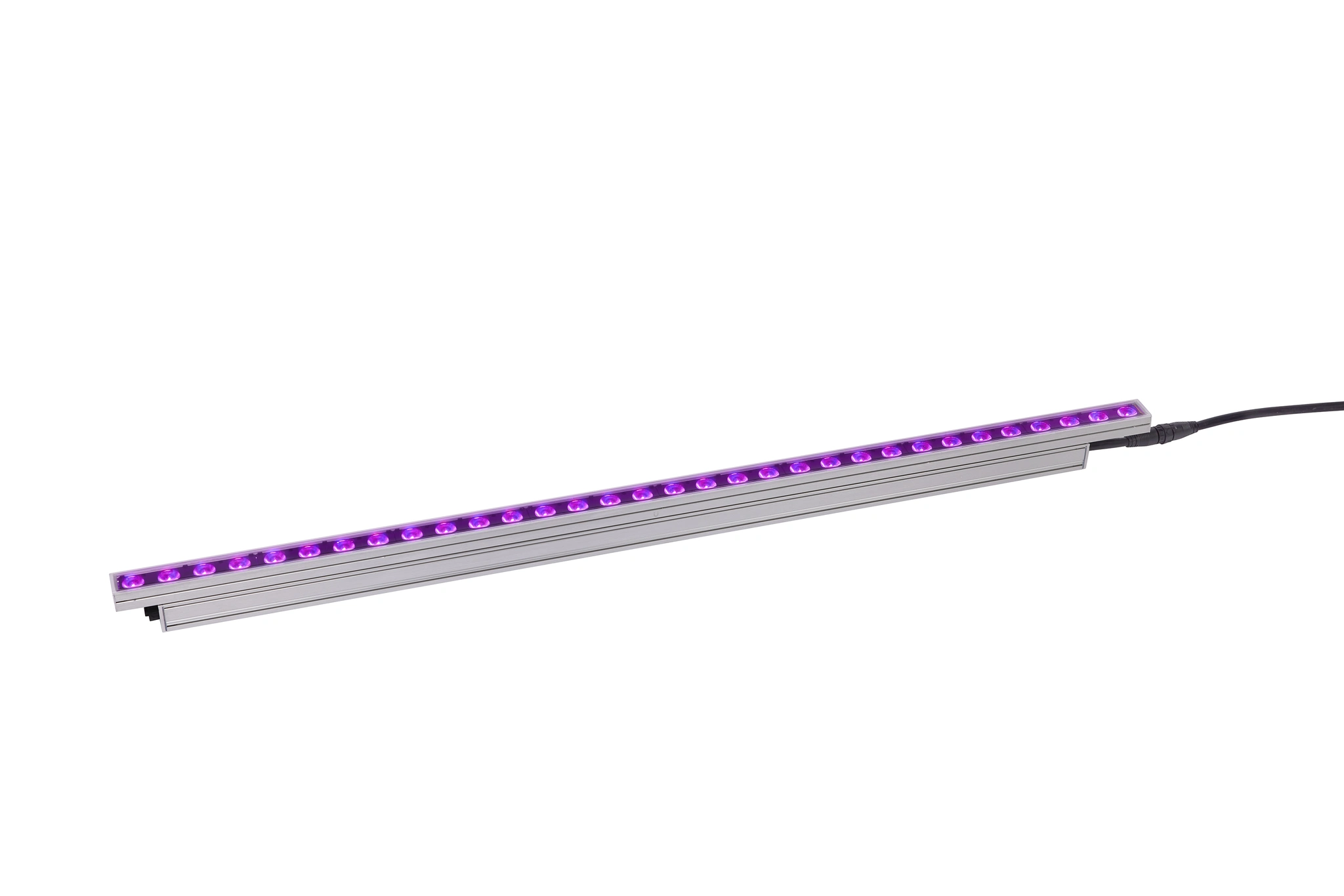

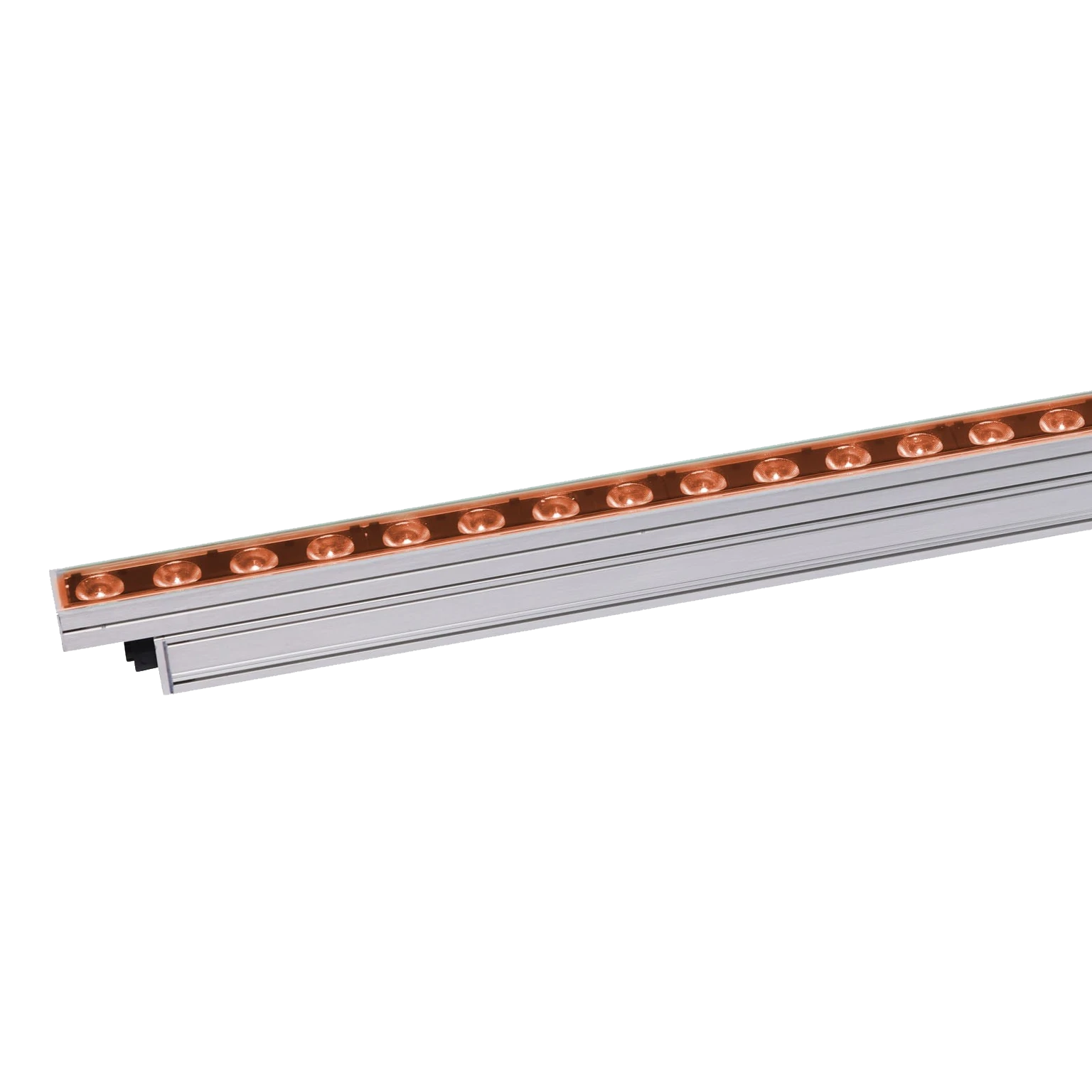

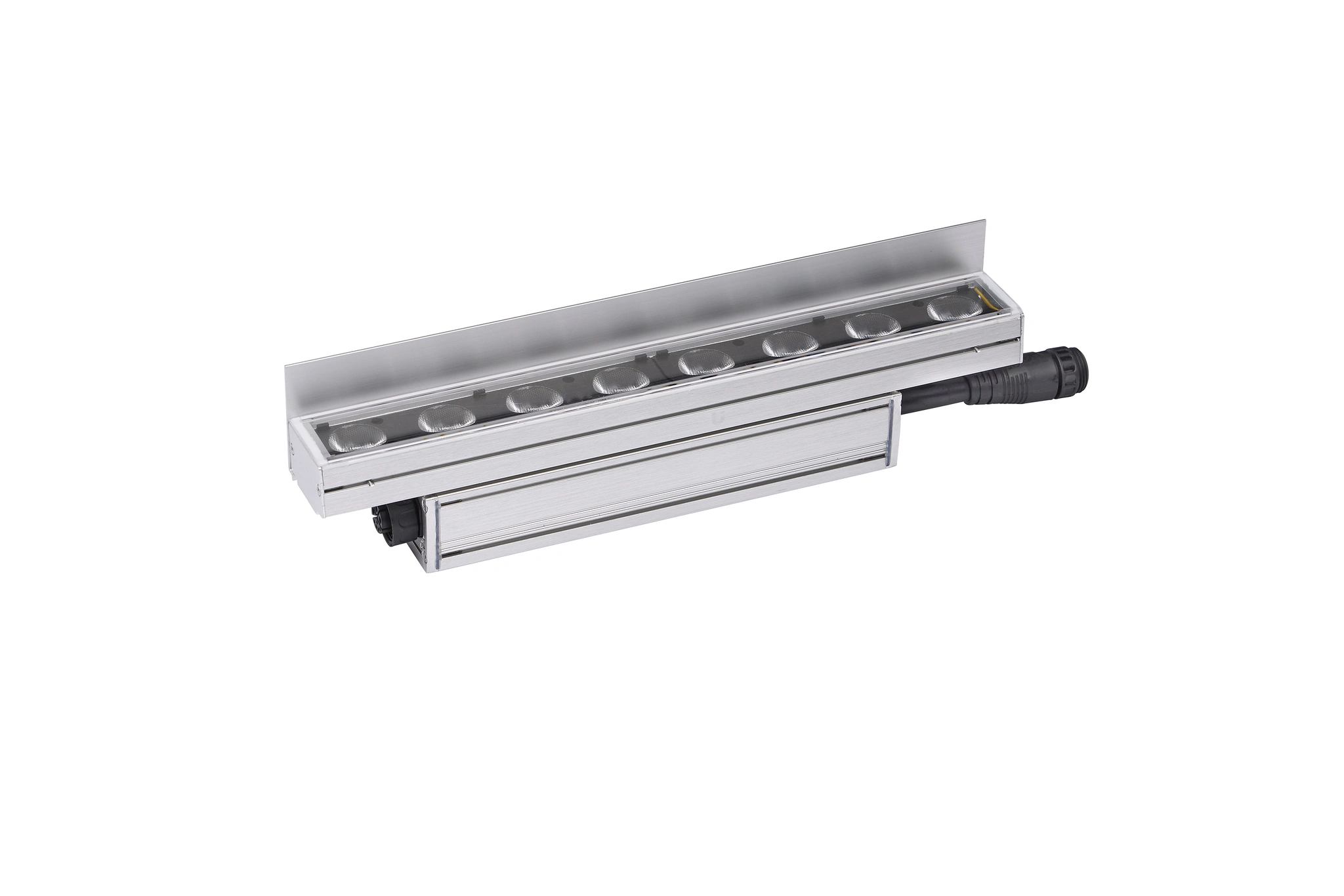

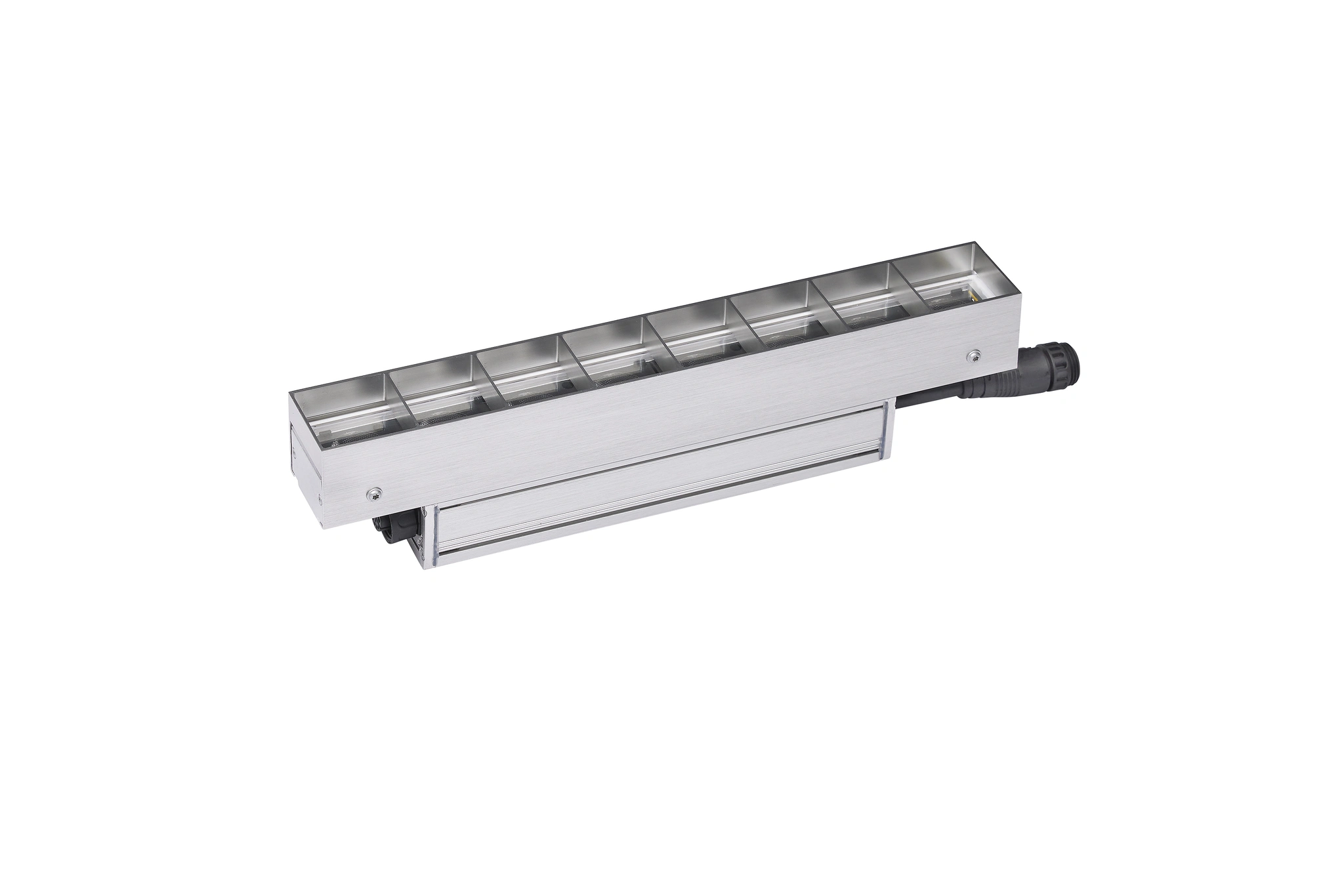

Oprawy Martin Exterior Linear Pro Graze QUAD to elastyczne, kompaktowe, architektoniczne oprawy LED o wysokiej wydajności, wyposażone w technologię Color Boost oraz dyskretne, a zarazem solidne obudowy. Zapewniają równomierne rozproszenie światła przy kącie świecenia 9°, idealne do podkreślania faktur, ścian, fasad, sufitów i innych powierzchni w takich miejscach jak stadiony, areny, statki wycieczkowe, parki rozrywki, hotele, kasyna, mosty, tunele oraz inne stałe instalacje wewnętrzne i zewnętrzne.
Oprawy te oferują jednorodne mieszanie kolorów dzięki zastosowaniu 8 diod LED na stopę oraz zintegrowanej funkcji Color Boost, umożliwiającej pełną moc świecenia w trybie jednokolorowym lub mieszanym. Każda jednostka jest fabrycznie skalibrowana, co zapewnia doskonałą spójność barw, a jednocześnie czyni je nawet trzykrotnie jaśniejszymi od porównywalnych modeli, przy niższym całkowitym poborze mocy. Wbudowany system Logic RGB dla silnika RGBW automatycznie oblicza odcień bieli.
Dzięki inteligentnym funkcjom modele Graze QUAD oferują dedykowany kanał kontroli temperatury barwowej, który precyzyjnie odwzorowuje krzywą ciała doskonale czarnego, umożliwiając projektantom oświetlenia ustawienie preferowanej domyślnej temperatury barwowej. Zintegrowana kontrola segmentów pozwala sterować oprawami z dokładnością do 6 cali (15 cm), co umożliwia tworzenie bardziej naturalnych i subtelnych przejść kolorystycznych.

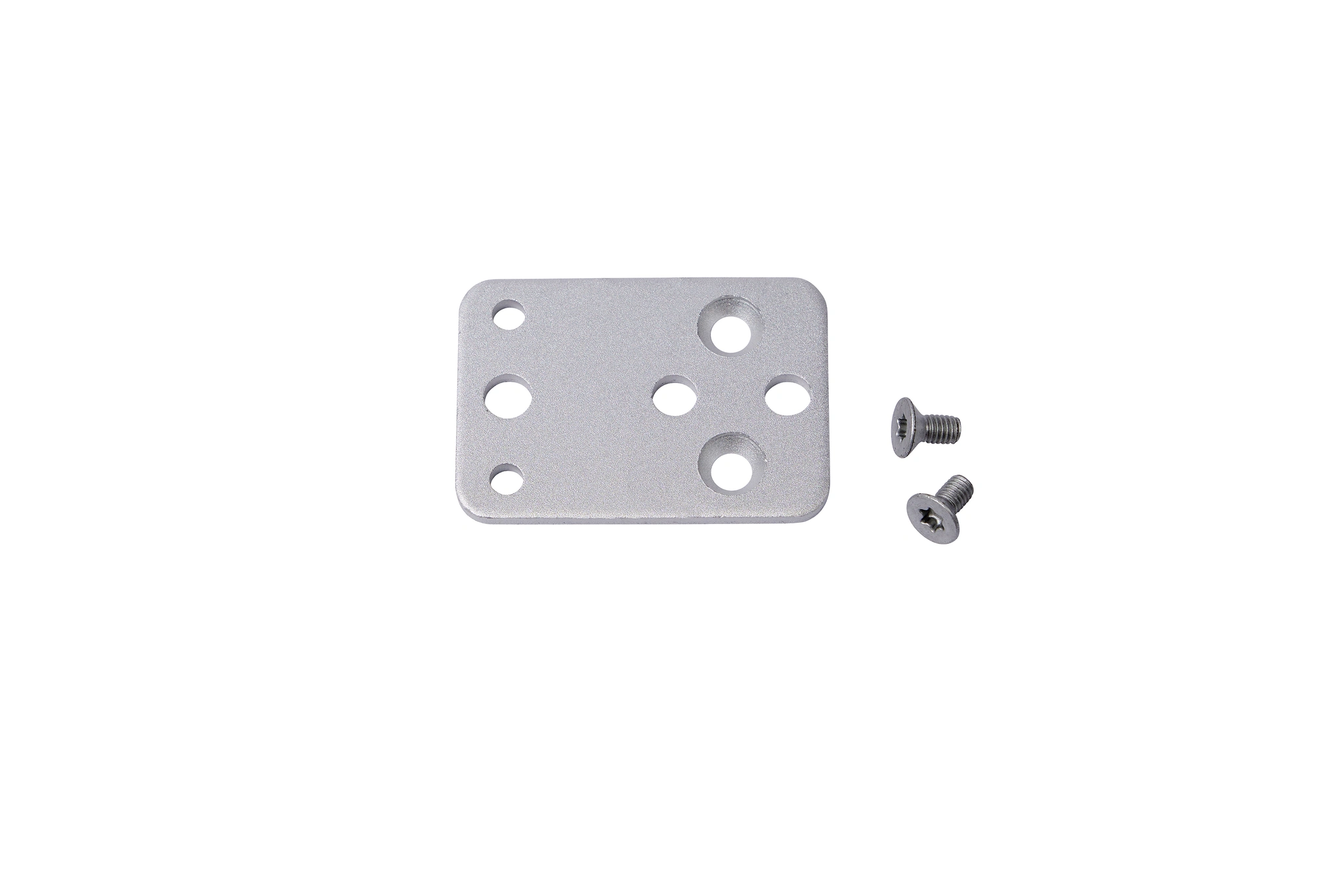

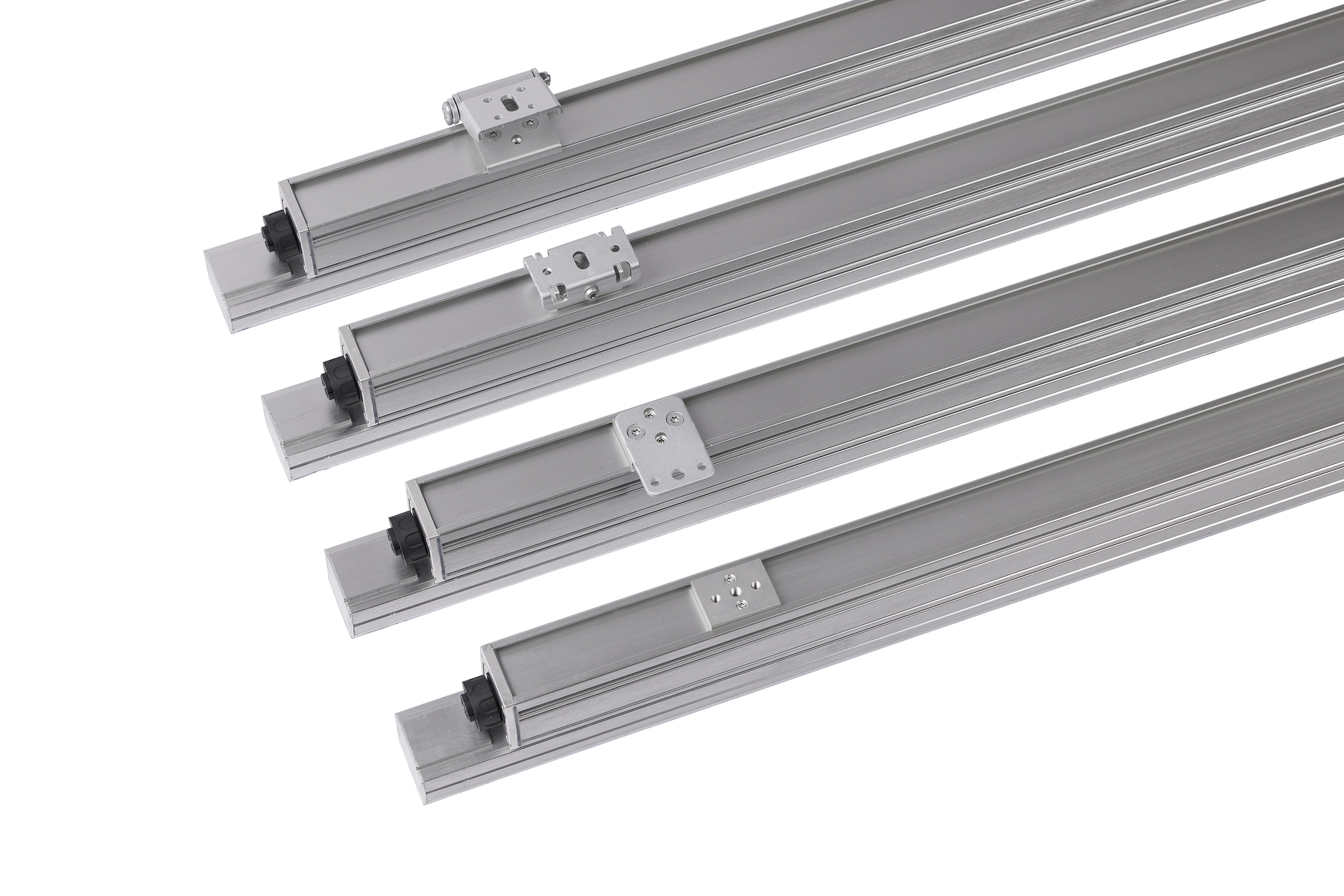

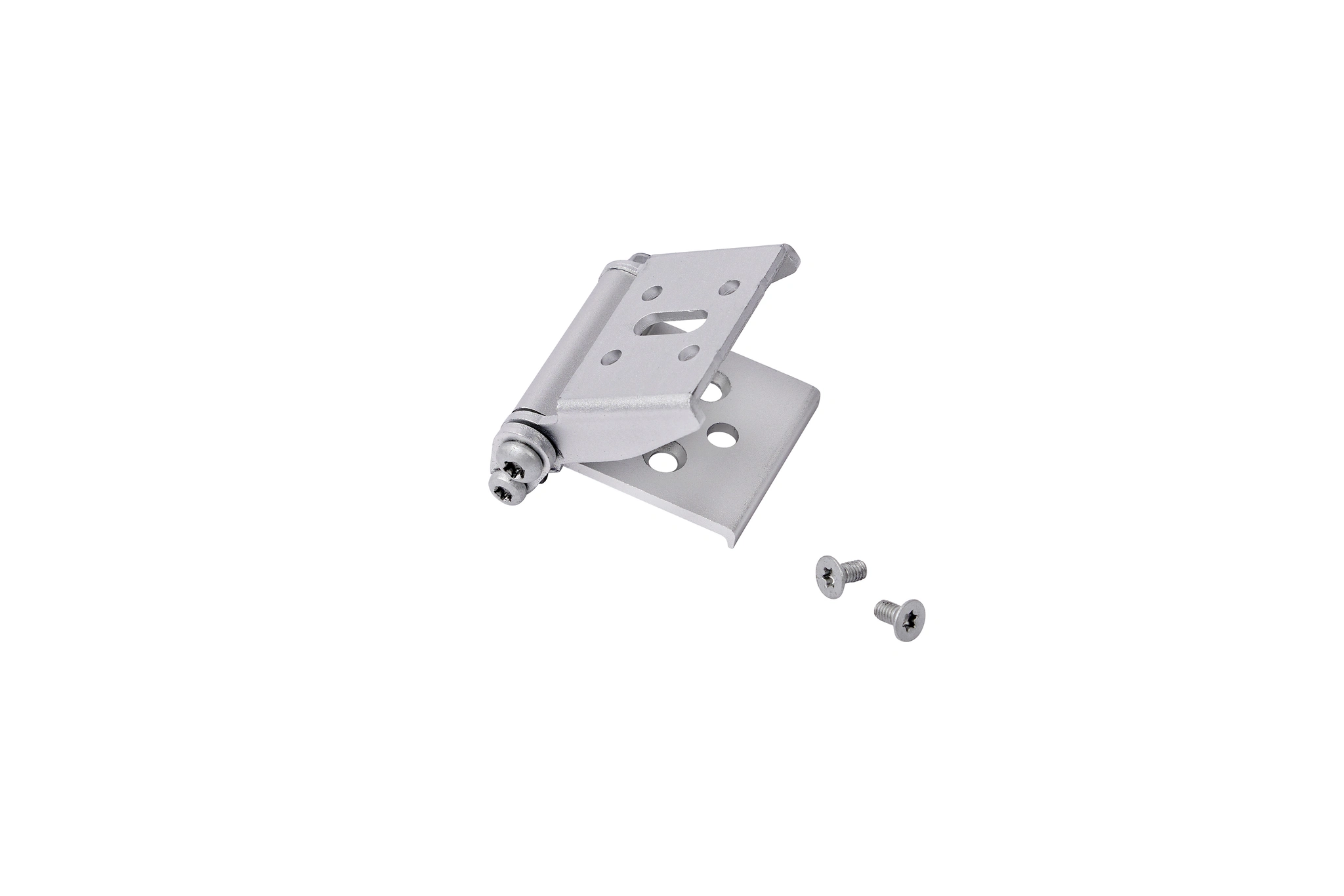

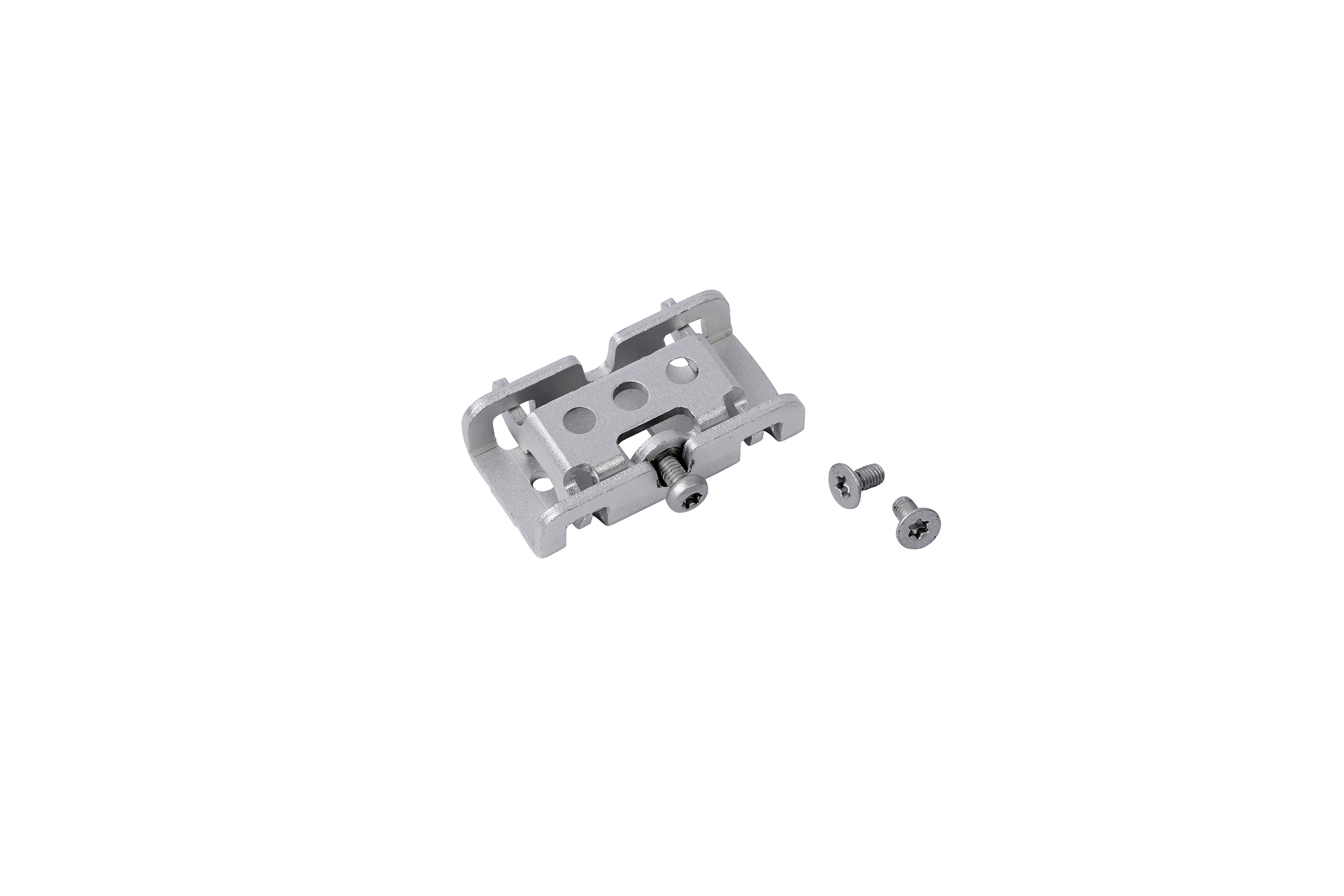

Z myślą o zrównoważonym rozwoju, oprawy Graze QUAD mogą być łączone szeregowo przy użyciu zintegrowanego złącza zasilania i danych, co pozwala tworzyć długie linie opraw i upraszcza infrastrukturę instalacyjną. Łatwa wymiana kąta świecenia ułatwia późne zmiany projektowe i regulacje na miejscu, a inteligentny system montażu umożliwia zastosowanie różnych standardowych lub niestandardowych uchwytów.

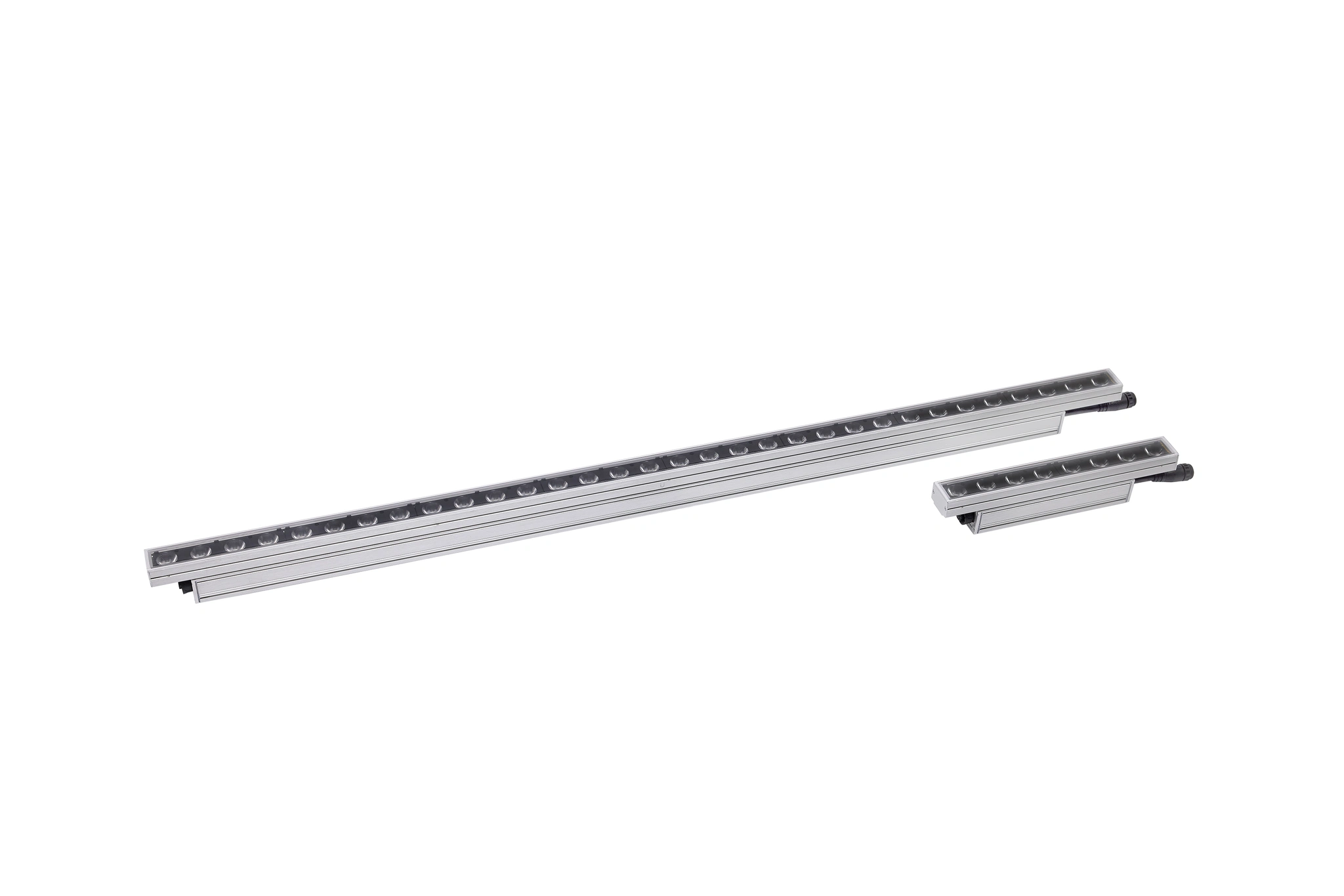

Smukła konstrukcja opraw sprawia, że można je łatwo zintegrować z elementami architektonicznymi, przy minimalnych wymaganiach konstrukcyjnych. Wszystkie modele dostępne są w wersjach o długości 1 lub 4 stóp i dostarczane w opakowaniach z certyfikatem FSC.
CECHY
- Diody LED typu QUAD z kalibracją kolorów (8 diod na stopę)
- Jednorodne mieszanie barw
- Wąski kąt świecenia 15°
- Dedykowany kanał kontroli temperatury barwowej (zakres 1800K – 12000K)
- Wybieralne tryby segmentów (1, 4 lub 8 segmentów)
- Regulowany pobór mocy (12 W / 10 W / 5 W na stopę)
- Tryb 5 W/stopę spełniający normy ASHRAE dla liniowego oświetlenia fasad
- Zintegrowany zasilacz o szerokim zakresie napięcia (100–277 V) umożliwiający tworzenie długich linii opraw
- Hybrydowe złącze zasilania i danych ułatwiające łączenie opraw w systemie przelotowym (daisy-chain)
- Sterowanie DMX i RDM
- Zintegrowany przełącznik magnetyczny do lokalnej diagnostyki
- Wytrzymała obudowa o klasie szczelności IP66, przeznaczona do stałych instalacji zewnętrznych
- Niska masa: 0,8 kg na stopę
- Kompaktowa konstrukcja: szerokość 40 mm
SPECYFIKACJA TECHNICZNA
PARAMETRY FIZYCZNE
Szerokość: 40 mm
Wysokość: 68 mm
Długość – wersja 1 ft: 312 mm
Długość – wersja 4 ft: 1227 mm
Masa – wersja 1 ft: 0,85 kg
Masa – wersja 4 ft: 2,8 kg
EFEKTY DYNAMICZNE
Intensywność: 0–100%
Mieszanie kolorów: RGBW
Regulacja temperatury barwowej: CCT: 1800 K – 12 000 K (domyślnie 4000 K)
Sterowanie segmentami: sterowanie oprawą o długości 0,5 ft, 1 ft lub pełnej długości 4 ft
STEROWANIE I PROGRAMOWANIE
Systemy sterowania: DMX, RDM
Interfejs użytkownika: Przycisk magnetyczny do wyświetlania statusu urządzenia i testowania urządzenia
Sterowanie autonomiczne: Do 20 scen z indywidualnymi czasami zanikania/utrzymywania
Rozdzielczość sterowania: 8-bitowe sterowanie indywidualnymi kolorami DMX
Rozdzielczość dimmera: 16-bitowe sterowanie intensywnością DMX
Zgodność z DMX: USITT DMX512/1990
Zgodność z RDM: ANSI/ESTA E1.20
Kanały DMX 4ft: 6/4/3/12/24 (standardowy/RAW/1 seg/4 seg/8 seg)
Kanały DMX 1ft: 6/4/3/6 (standardowy/RAW/1 seg/2 seg)
OPTYKA
Źródło światła: czterokolorowe diody LED (8 diod LED na stopę)
Minimalna żywotność diod LED: 50 000 godzin (dla >70% strumienia świetlnego)*
Binning: ścisłe binningowanie kolorów i strumienia świetlnego
Kalibracja: pełna kalibracja kolorów (1-stopniowa elipsa MacAdama)

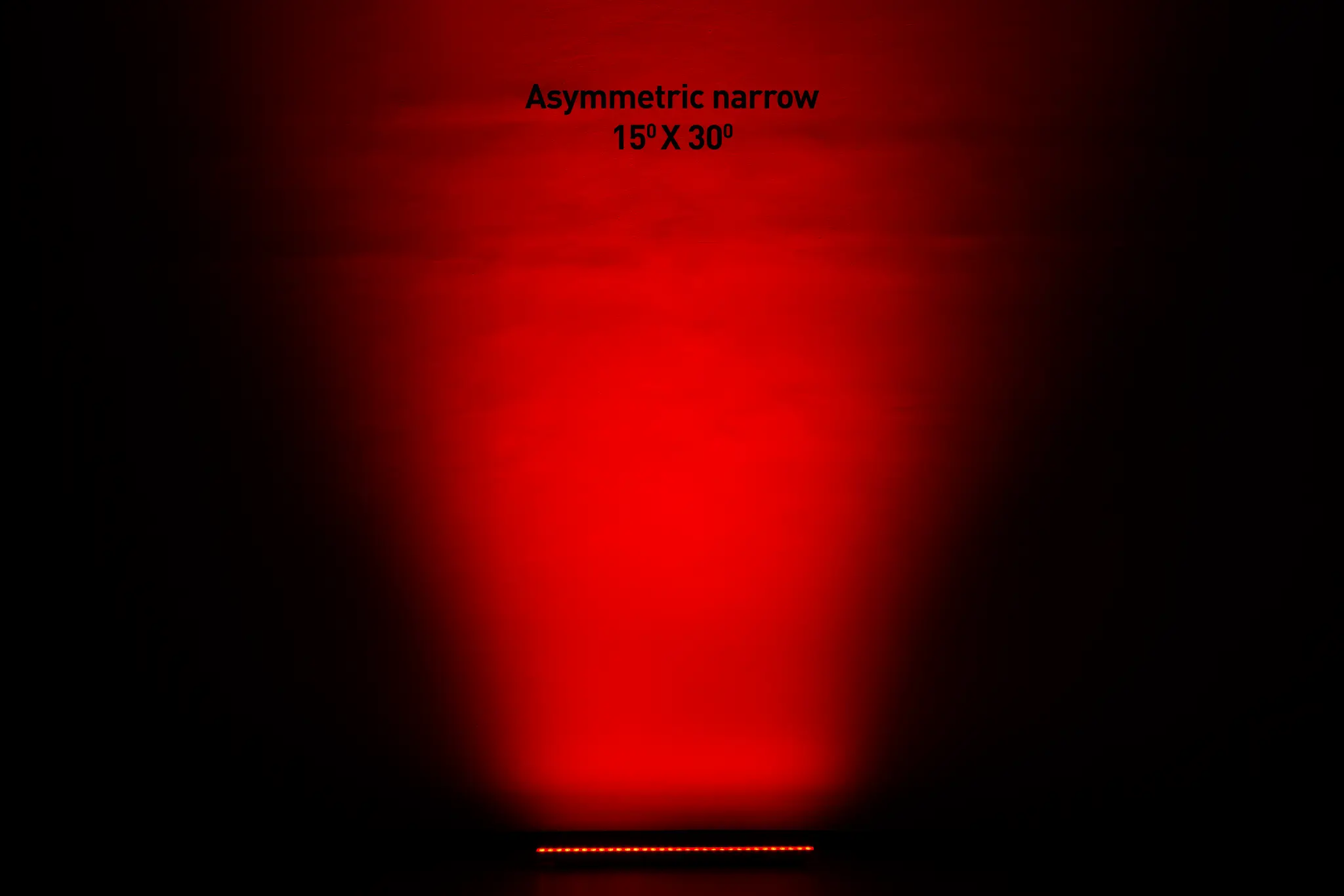

Kąt główny wiązki**: 15°, 15° x 30°, 15° x 60°
*Wartość uzyskana w warunkach testowych producenta

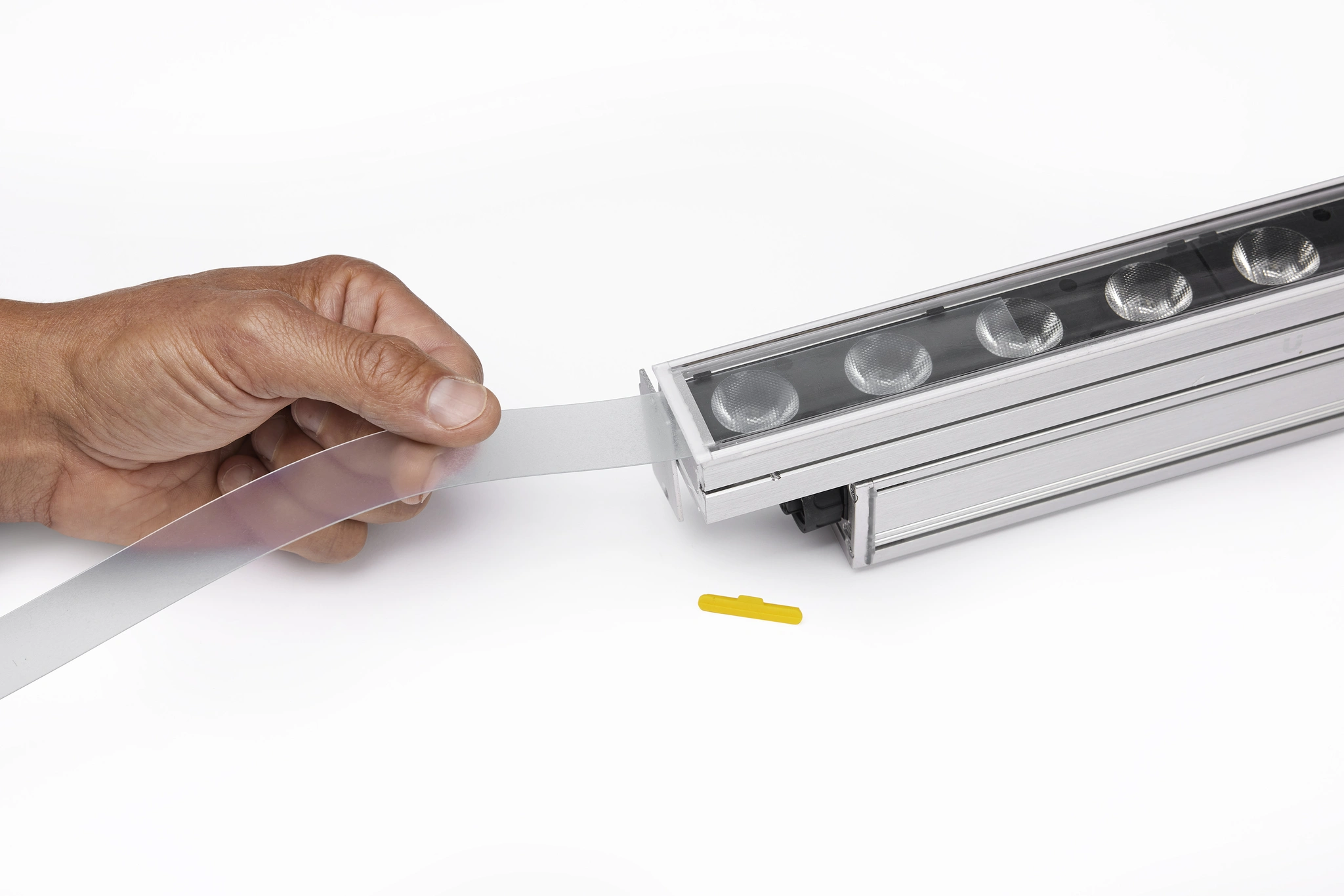

** Asymetryczne kąty wiązki dla dostępnych jako akcesoria folii z mikrosoczewkami
DANE FOTOMETRYCZNE
CRI (wskaźnik oddawania barw): >70
CCT: 1800 K – 11 000 K (domyślnie 4000 K)
Strumień świetlny:
1 ft przy 12W 4 ft przy 48W
PEŁNY: 700 lumenów 2980 lumenów
CZERWONY: 260 lumenów 1210 lumenów
ZIELONY: 570 lumenów 2370 lumenów
NIEBIESKI: 120 lumenów 530 lumenów
* Wszystkie dane fotometryczne zmierzone w stanie ustalonym (30 minut rozgrzewania) w temperaturze otoczenia 25°C.
KONSTRUKCJA
Obudowa: aluminium
Wykończenie: przezroczyste anodowane (standardowe) lub opcjonalne kolory na zamówienie
Przód: przezroczysty poliwęglan
Stopień ochrony: IP66
Stopień IK: IK08
Efektywna powierzchnia projekcyjna (EPA): 0,04 m2 na stopę
Odporność na korozję: C5 – bardzo wysoka korozyjność / Zakres trwałości: wysoki (ISO 12944-6)
Odporność na wibracje: 1,0 g, sinusoidalna (IEC 60068-2-6), 0,7 g RMS losowa (IEC 60068-2-64), 3,0 g (ANSI C136-31)
INSTALACJA
Orientacja: dowolna
Minimalna odległość od oświetlanych powierzchni: 0,1 m.
POŁĄCZENIA

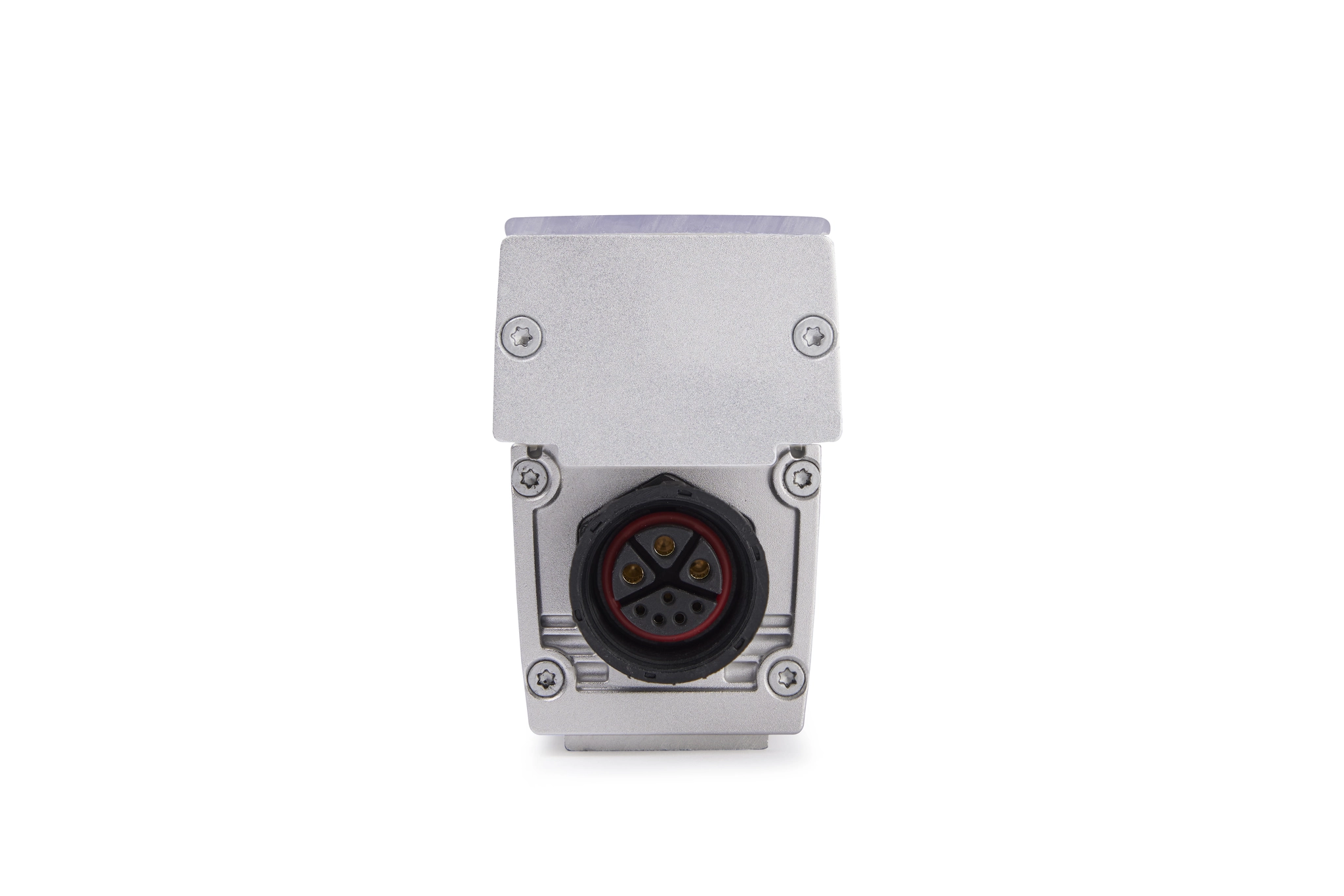

Zasilanie/przesył danych: 8-pinowe złącza niestandardowe
Ochrona przeciwprzepięciowa: 4 kV
Maksymalna liczba podłączonych opraw o długości 4 stóp*: 42 szt. (52 m) przy napięciu 230–277 V
Maksymalna całkowita długość ciągu (kabel + oprawy)*: 150 m
* Szczegółowe informacje na temat ograniczeń dotyczących długości ciągu opraw znajdziesz na schemacie systemu.
ZASILANIE
Zasilanie prądem przemiennym: 100–277 V AC nominalnie, 50/60 Hz
Zasilacz: elektroniczny przełącznik z automatycznym wyborem zakresu
Typowy prąd rozruchowy RMS w połowie cyklu przy 230 V, 50 Hz: 0,35 A
Typowy prąd upływowy do ziemi 1 ft: 0,15 mA
Typowy prąd upływowy do ziemi 4 ft: 0,21 mA
Współczynnik mocy w trybie 12 W / 10 W: 0,95 przy 100 V / 120 V / 208 V / 230 V / 240 V, 0,90 przy 277 V
Współczynnik mocy w trybie 5 W: 0,90 przy 100 V / 120 V / 208 V / 230 V / 240 V , 0,70 przy 277 V
Pobór mocy 1 ft
Maksymalny: 12 W / 10 W / 5 W *
W stanie spoczynku: 1,54 W *
Pobór mocy 4 ft
Maksymalny: 48 W / 40 W / 20 W *
W stanie spoczynku: 2,30 W *
* Pomiary wykonano przy napięciu nominalnym. Dopuszczalne odchylenie wynosi +/- 10%.
Stan spoczynku: stan ustalony, wszystkie diody LED o zerowej intensywności.
Pobór mocy: w zależności od trybu ustawienia mocy.
TERMICZNE
Chłodzenie: konwekcyjne
Maksymalna temperatura otoczenia: 45°C*
Minimalna temperatura otoczenia: -30°C
*Powyżej tej temperatury urządzenie reguluje moc wyjściową, aby zapobiec przegrzaniu
Całkowite rozpraszanie ciepła (obliczone, +/- 10%): 41 BTU/godz. na stopę
ŚRODOWISKO
RoHS: zgodność
REACH: zgodność
WEEE: zgodność
Proposition 65: zgodność
FSC: certyfikowana wkładka kartonowa i opakowanie zewnętrzne
Skuteczność (maksymalna wydajność): 54 lm/W
LWR*: 765 lm/kg
*LWR = stosunek strumienia świetlnego do masy
CERTYFIKATY
Globalna certyfikacja CB/IECEE: IEC 60598-2-5 (IEC 60598-1)
Bezpieczeństwo UE: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493
EMC UE: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
Bezpieczeństwo w USA: ANSI/UL 1598
EMC w USA: 47 CFR część 15 klasa B
Bezpieczeństwo w Kanadzie: CSA C22.2 nr 250.0
EMC w Kanadzie: ICES 003(B), ICES 005(B)
Australia/Nowa Zelandia: RCM
Indie: BIS IS 10322 (część 5/sekcja 5)
PRODUKTY POKREWNE
Kabel Martin Companion (do aktualizacji oprogramowania sprzętowego przez DMX)
Oprogramowanie Martin Companion: bezpłatne do pobrania ze strony www.martin.com
