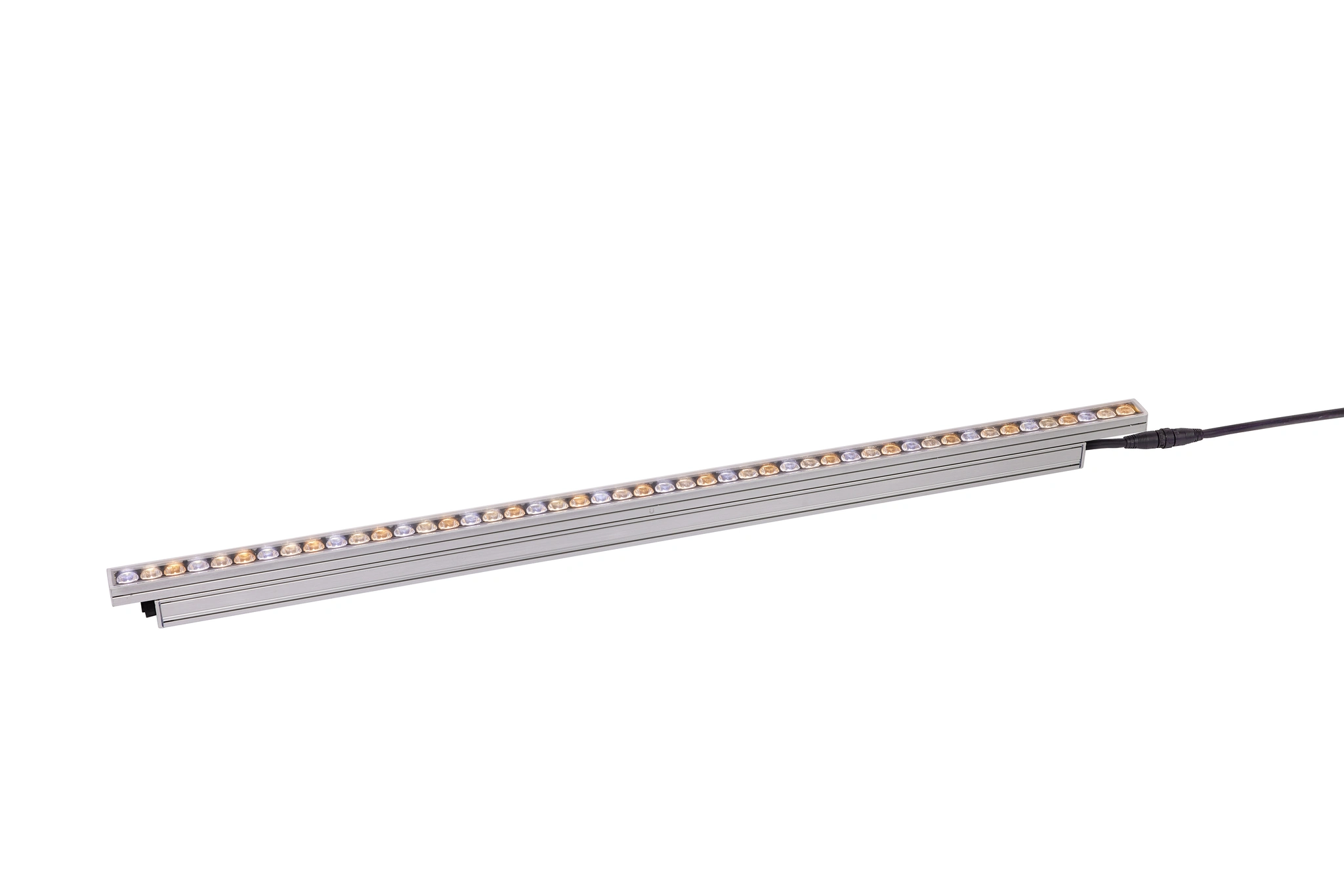

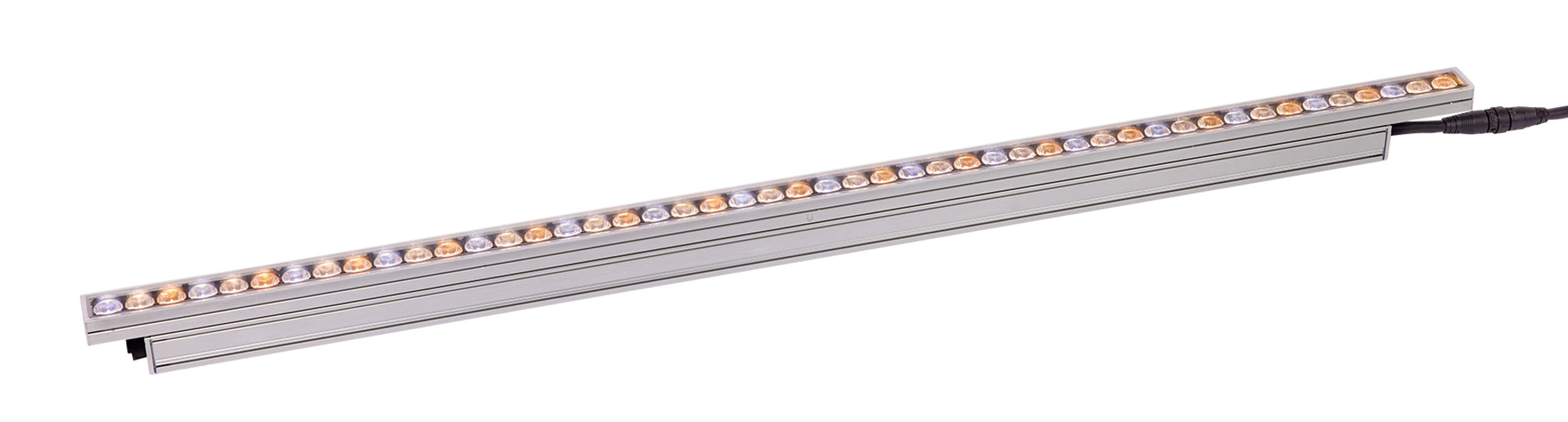

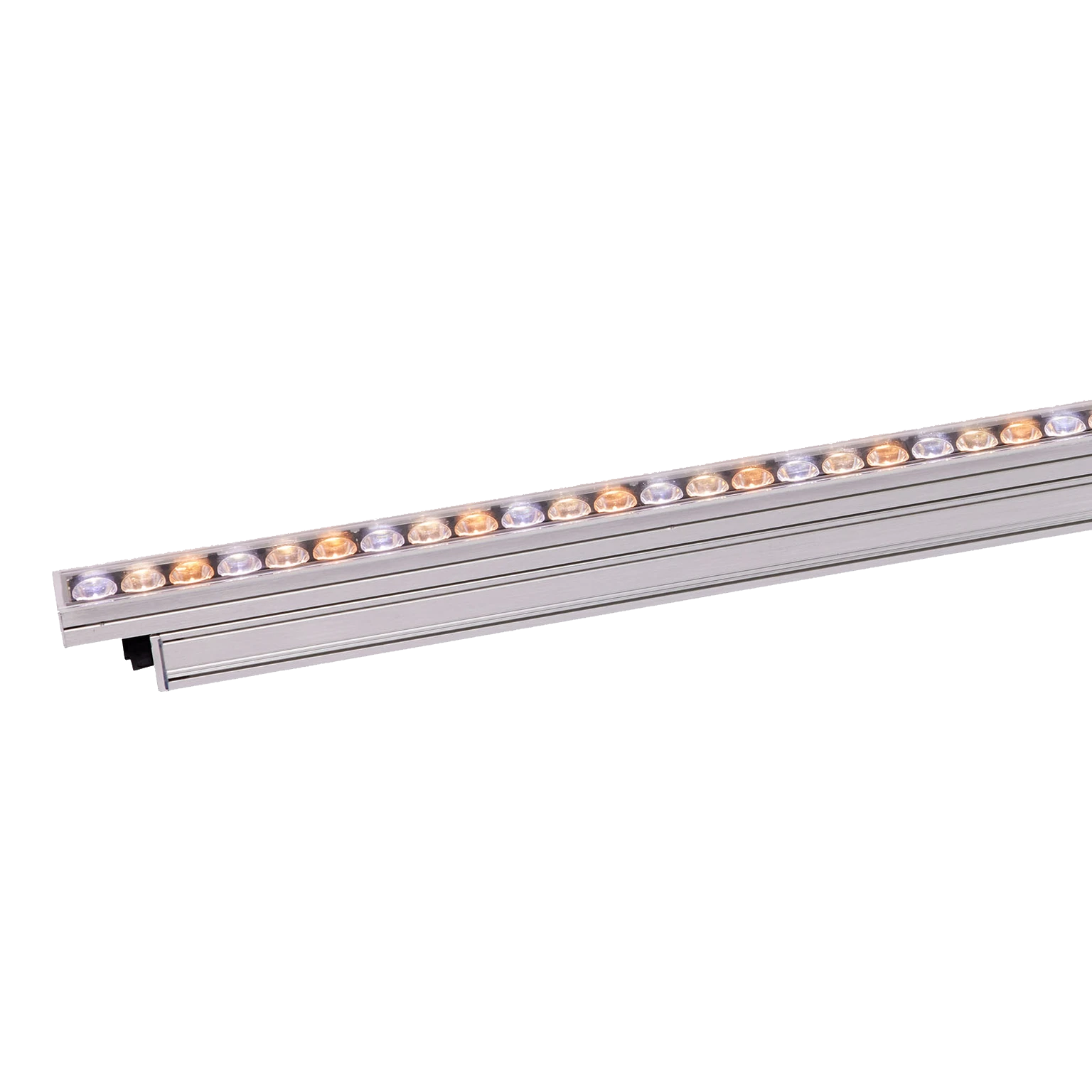

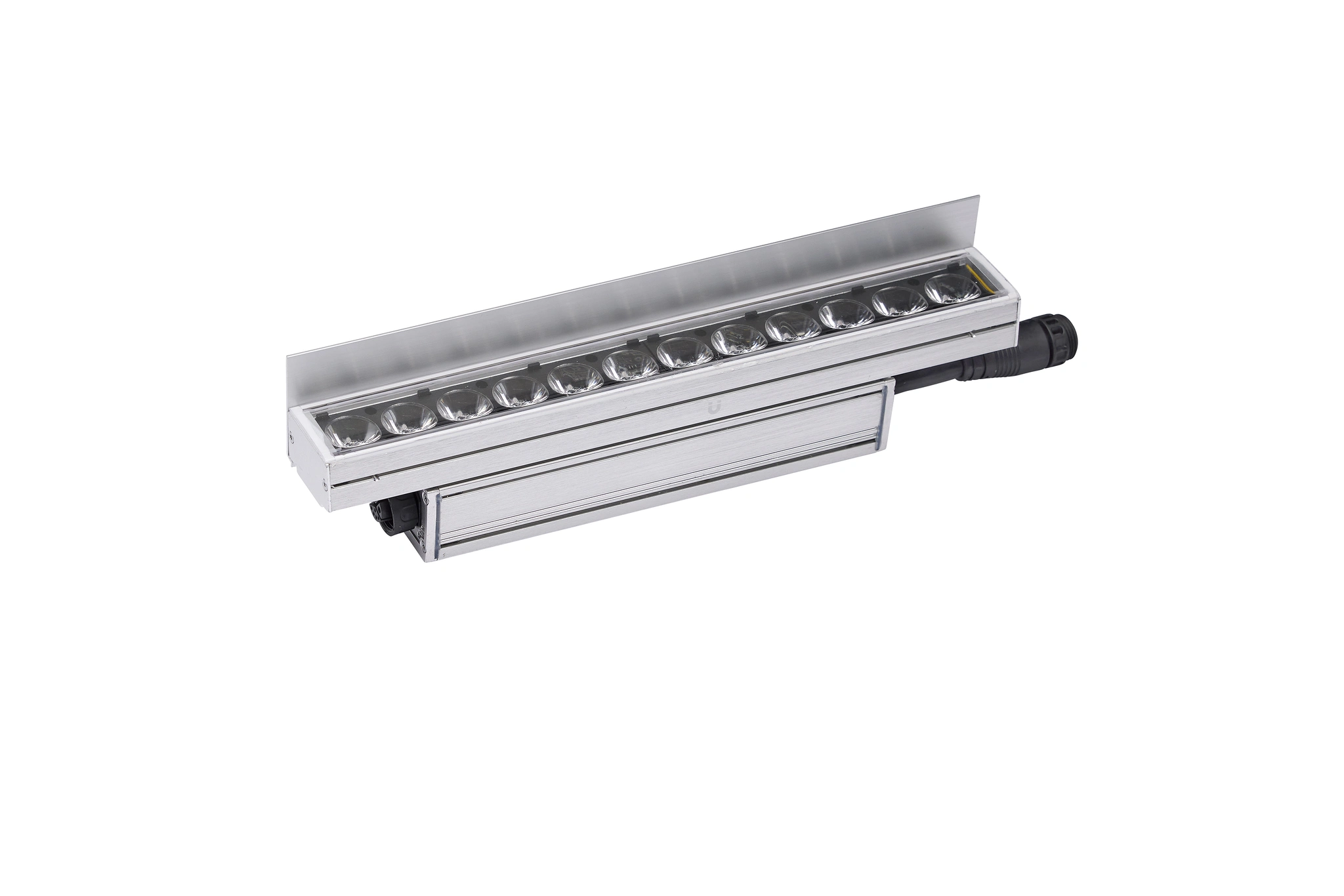

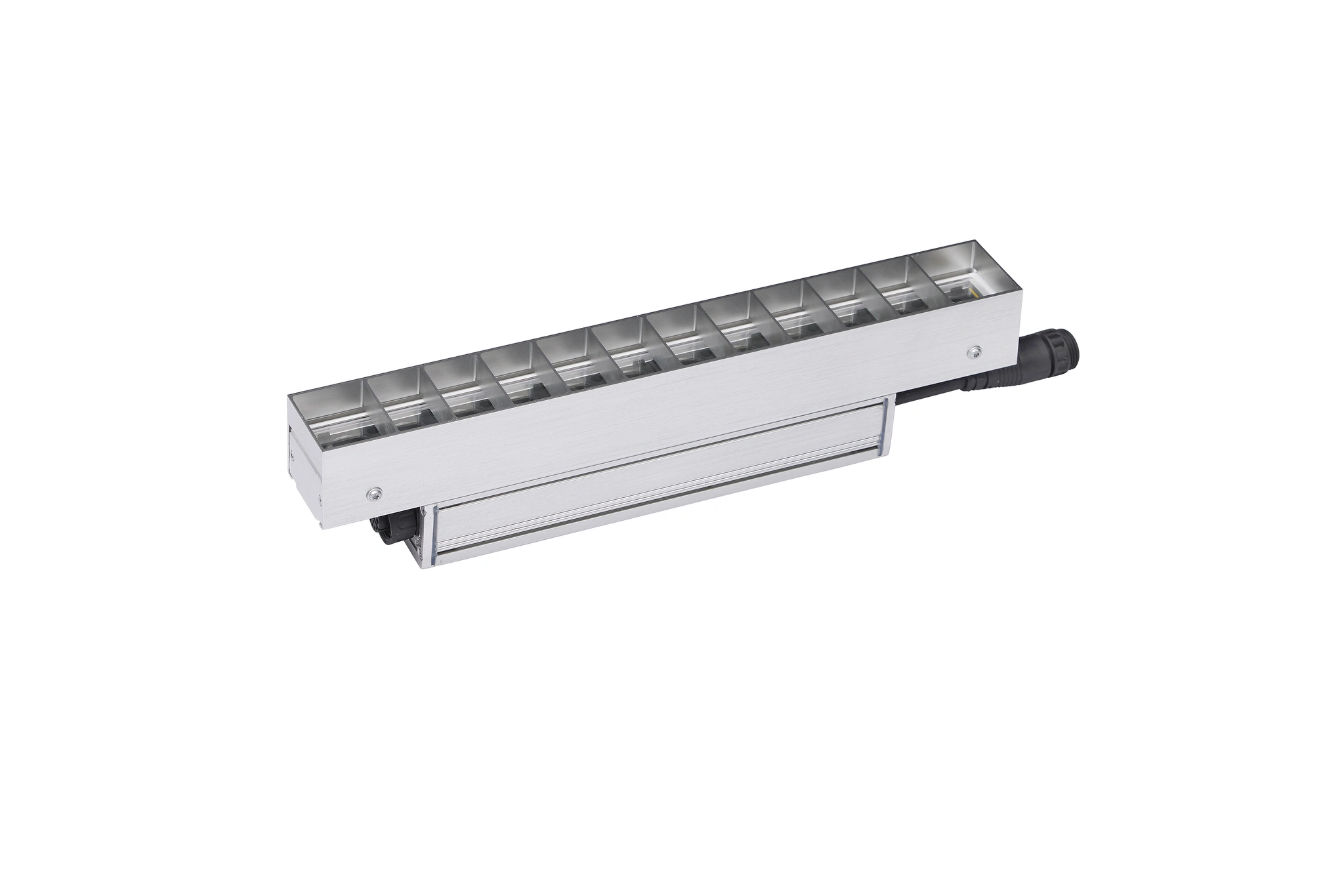

Martin Exterior Linear Pro Graze CTC to elastyczne, kompaktowe, architektoniczne oprawy LED. Zapewniają jednolite rozprowadzenie światła przy kącie głównym wiązki 9°, dzięki czemu idealnie nadają się do podkreślania faktury powierzchni, ścian, fasad, sufitów oraz innych elementów w takich miejscach jak stadiony i areny, statki wycieczkowe, parki rozrywki, hotele, kasyna, mosty, tunele czy inne stałe instalacje wewnętrzne i zewnętrzne.
Dzięki niezwykle wydajnej regulacji temperatury barwowej (2700 K, 4000 K, 6500 K), wysokiemu współczynnikowi oddawania barw (CRI) oraz 12 diodom LED na stopę (30 cm), modele Graze CTC oferują mocny strumień świetlny 800 lm/ft. Oprawy Graze CTC wyposażono w szereg inteligentnych funkcji, takich jak: różne tryby zasilania, zdalne zarządzanie urządzeniami (RDM), łatwa regulacja całkowitego strumienia świetlnego dla oszczędności energii, sterowanie przez DMX, prosta instalacja dzięki zintegrowanemu uniwersalnemu zasilaczowi.

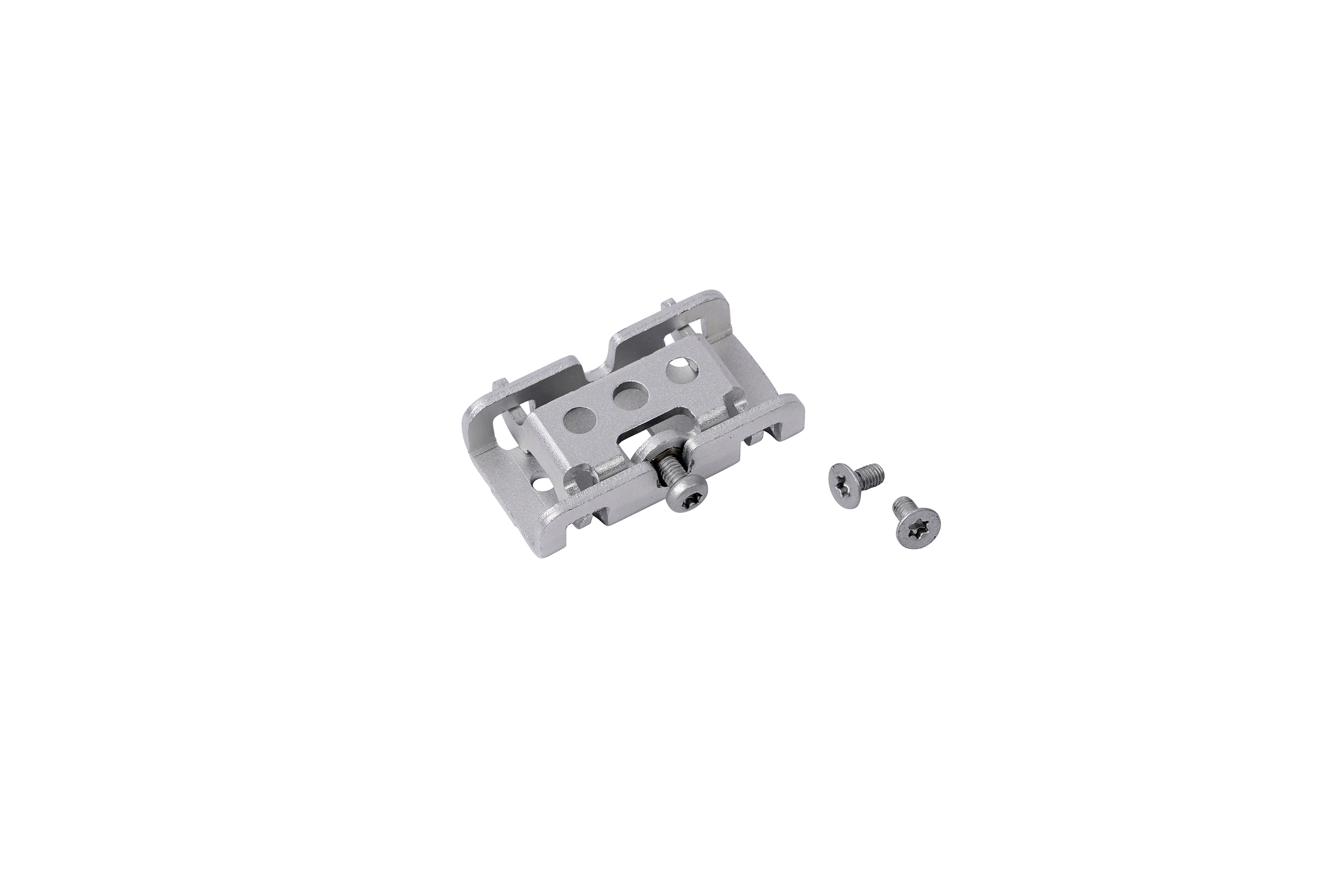

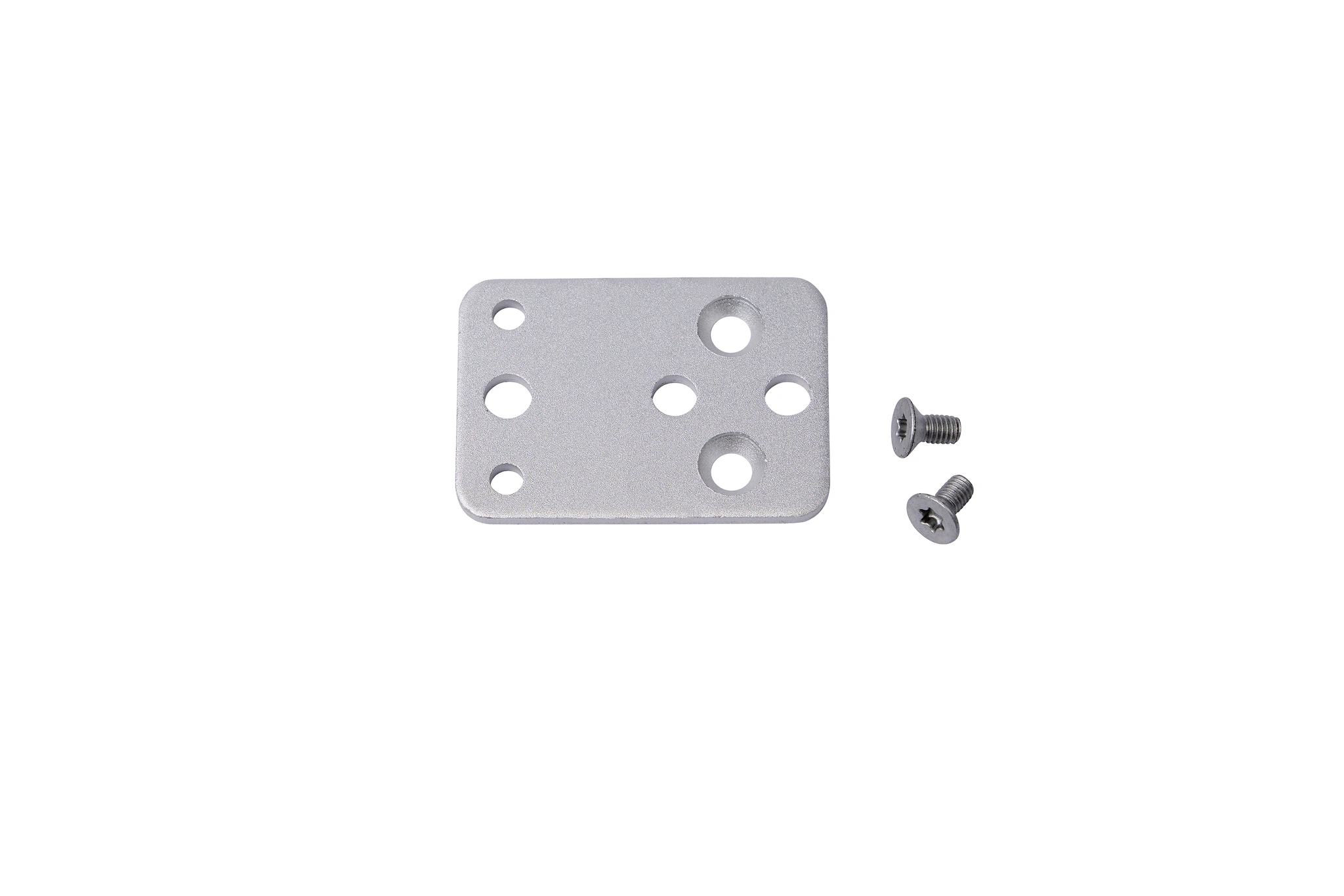

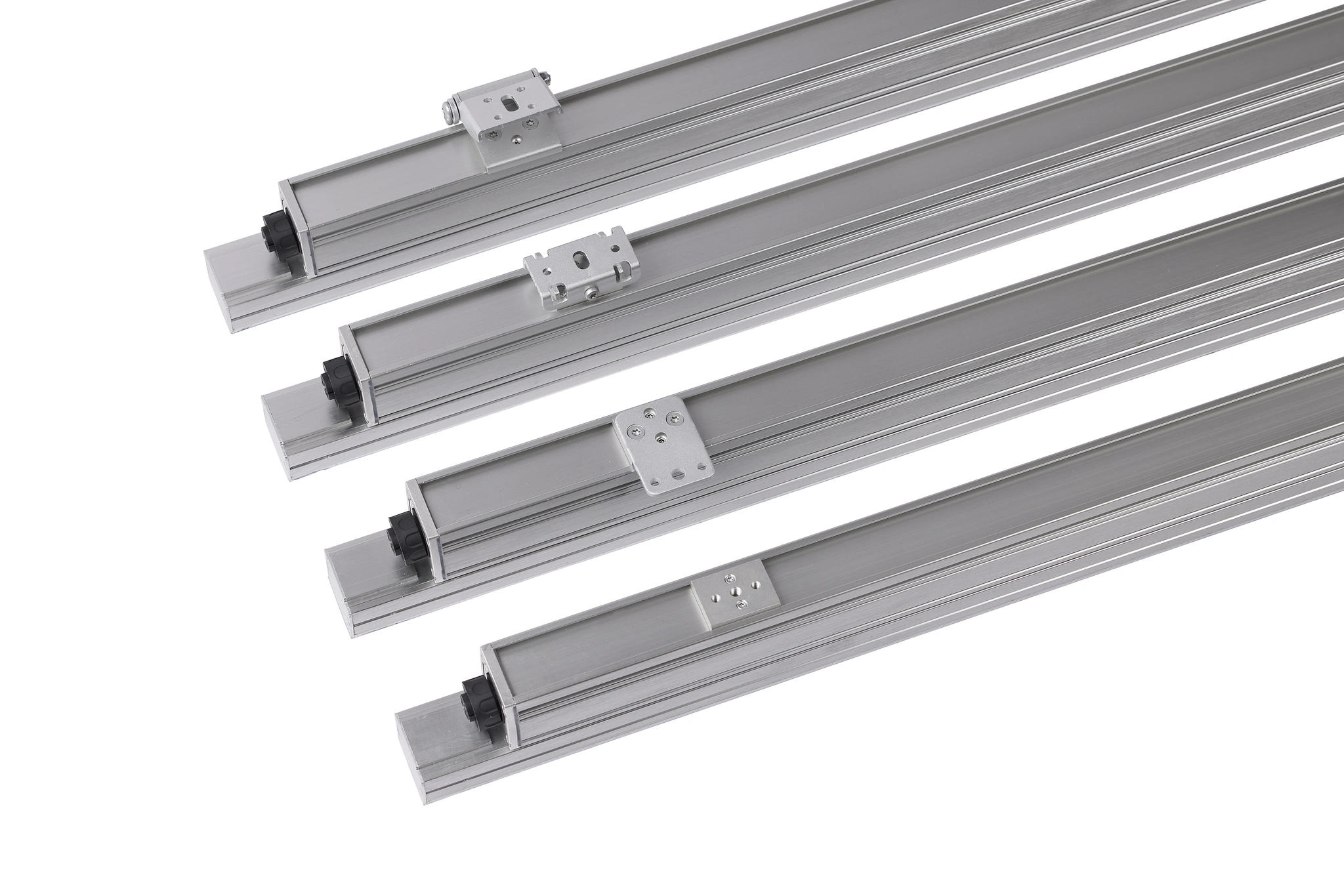

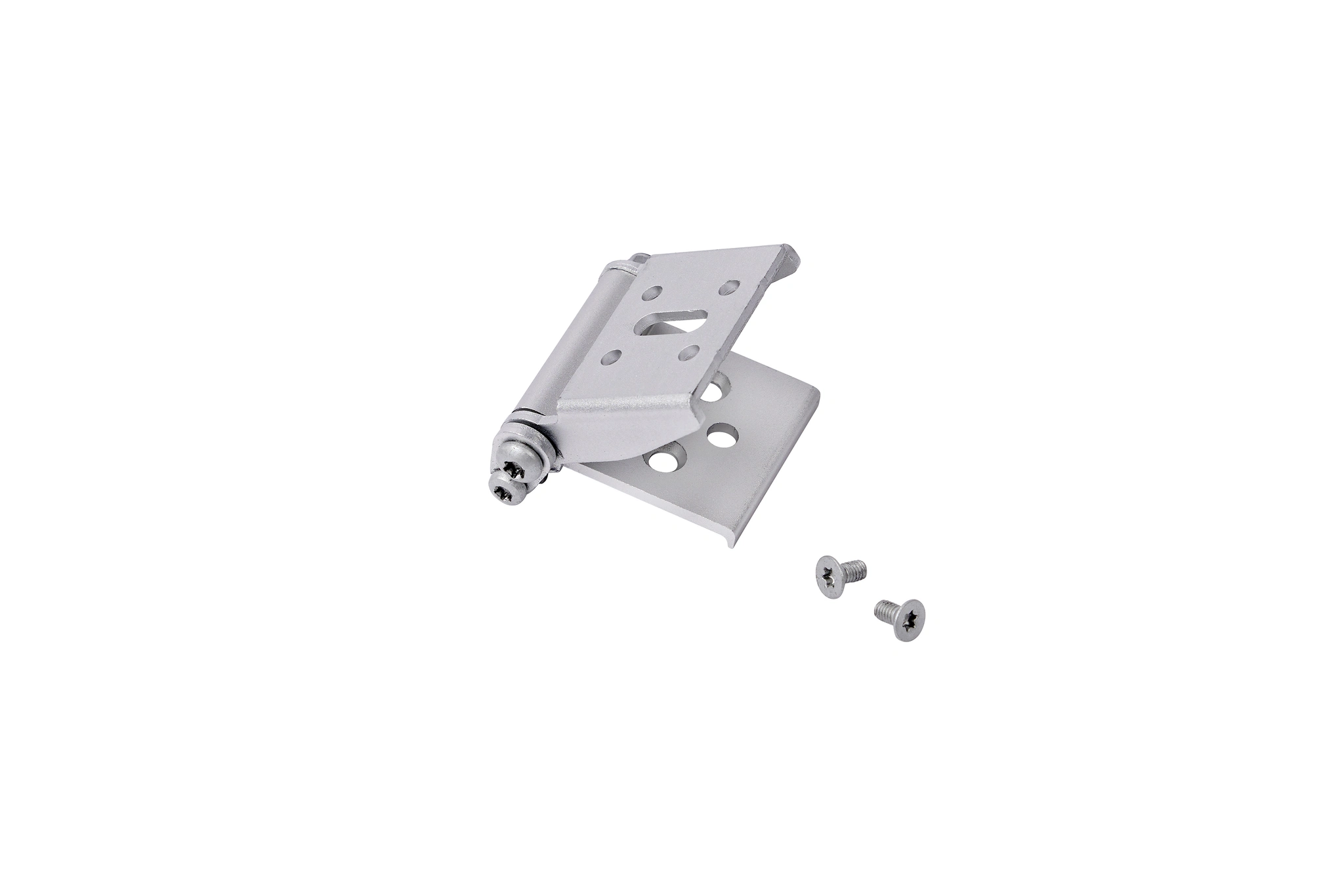

Z myślą o zrównoważonym rozwoju, oprawy mogą być łączone w łańcuch za pomocą zintegrowanego złącza zasilania i danych, co umożliwia tworzenie długich linii świetlnych i uproszczoną infrastrukturę. Łatwa zmiana kąta świecenia pozwala na szybkie modyfikacje projektu i dostosowanie opraw na miejscu, a inteligentna konstrukcja płyty montażowej umożliwia wykorzystanie szerokiej gamy standardowych lub niestandardowych uchwytów montażowych.

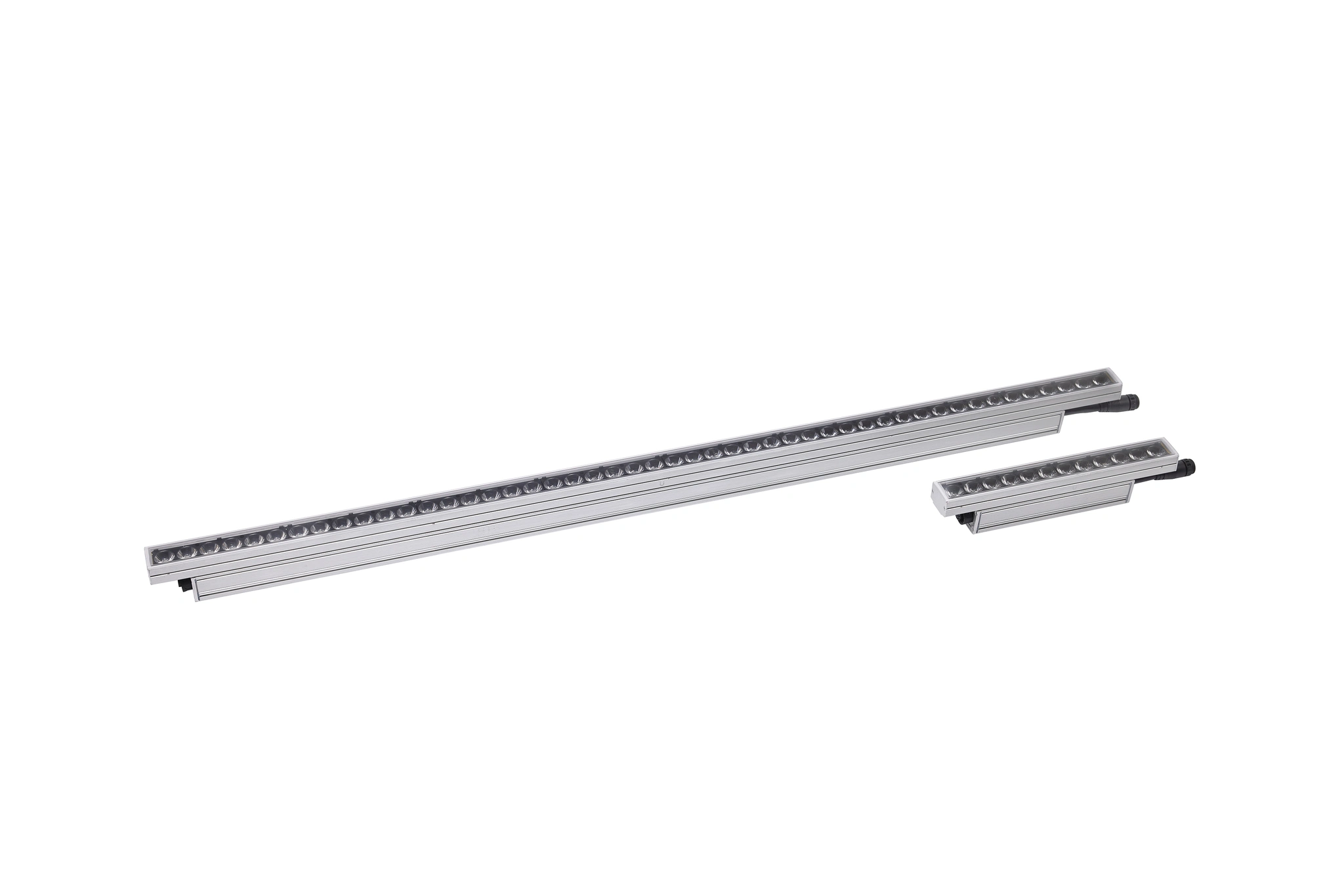

Smukła konstrukcja ułatwia integrację opraw z elementami architektonicznymi, wymagając przy tym minimalnych zmian konstrukcyjnych. Wszystkie modele są dostępne w długościach liniowych 1 ft (ok. 30 cm) lub 4 ft (ok. 120 cm) i dostarczane w opakowaniach z certyfikatem FSC.
CECHY
- Diody LED o barwie ciepłej, neutralnej i zimnej bieli (2700K, 4000K, 6500K) (12 diod na stopę)

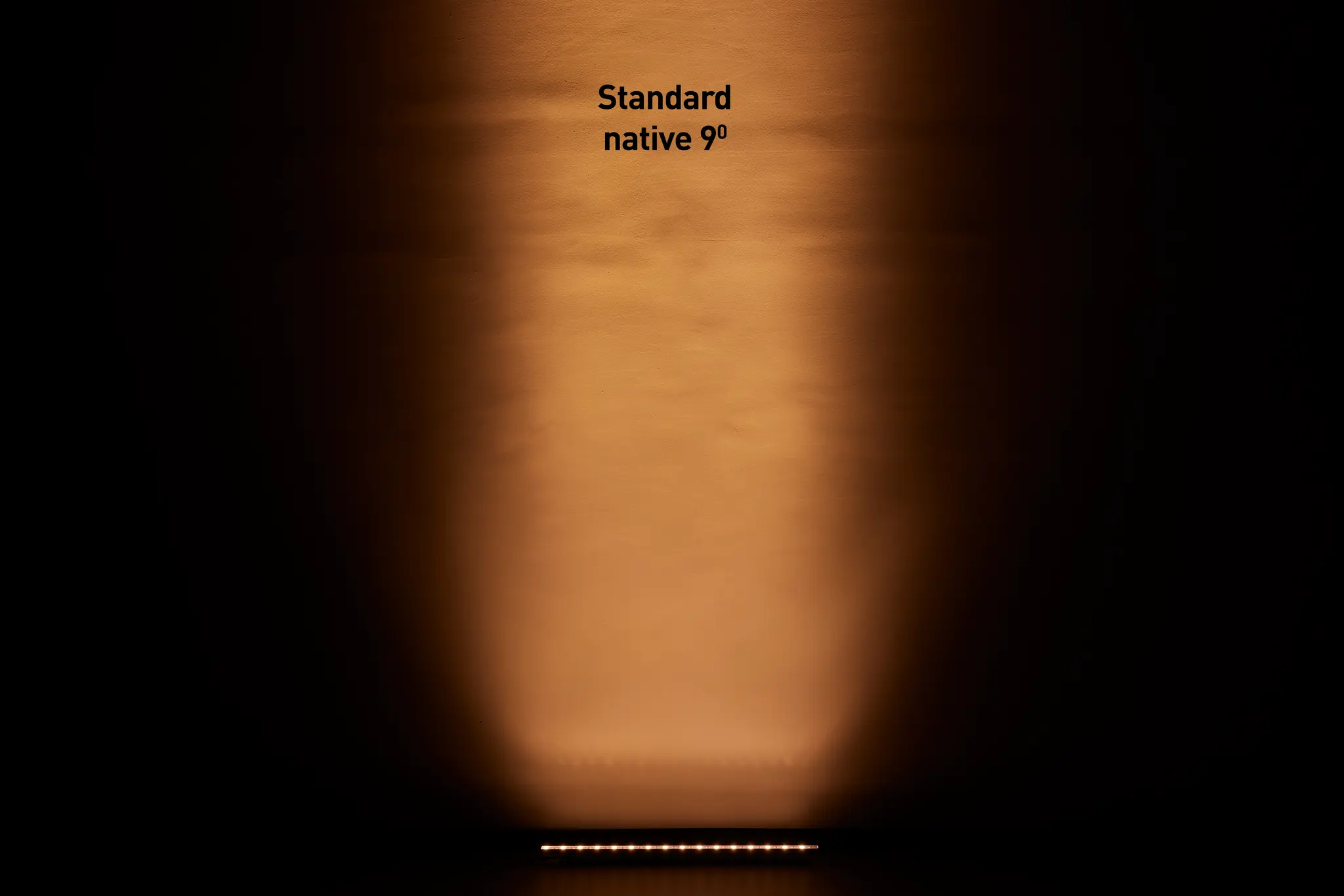

- Wąski kąt świecenia 9°

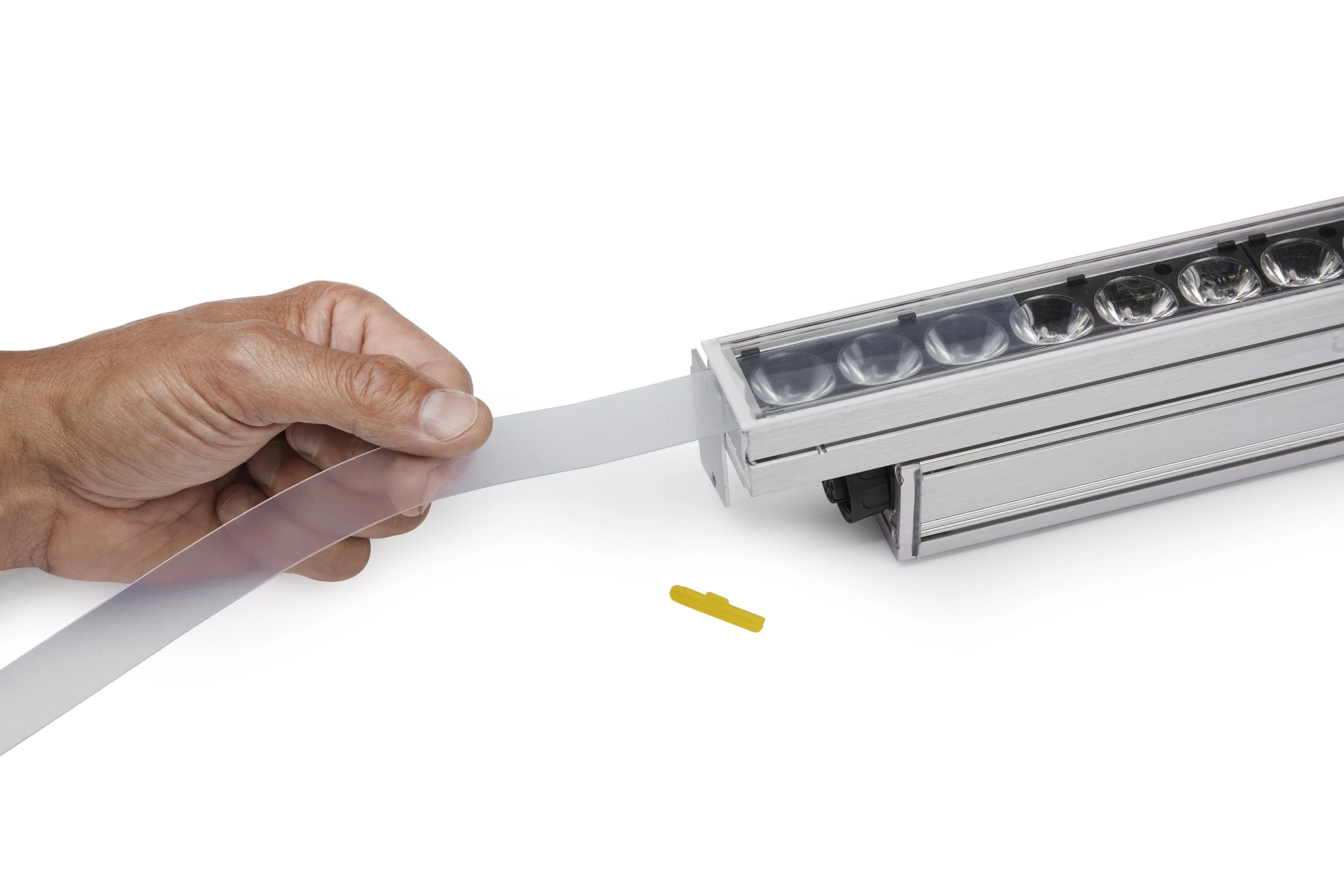

- Wymienialna mikrosoczewka umożliwiająca uzyskanie alternatywnych kątów świecenia
- Wybór trybu segmentów (1, 4 lub 8 segmentów)
- Regulowany pobór mocy (12 W / 10 W / 5 W) na stopę
- Tryb 5 W/ft spełnia normy ASHRAE dla liniowego oświetlenia elewacji
- Zintegrowany zasilacz o szerokim zakresie napięć (100–277 V) umożliwiający tworzenie długich łańcuchów opraw
- Hybrydowe złącze zasilania i danych ułatwiające łączenie opraw w systemie przelotowym
- Sterowanie przez DMX i RDM
- Zintegrowany przełącznik magnetyczny do lokalnej diagnostyki
- Wytrzymała obudowa o klasie szczelności IP66, zaprojektowana do stałych instalacji zewnętrznych
- Niska masa – 0,8 kg/stopę
- Kompaktowa konstrukcja – szerokość 40 mm
SPECYFIKACJA TECHNICZNA
PARAMETRY FIZYCZNE
Szerokość: 40 mm
Wysokość: 68 mm

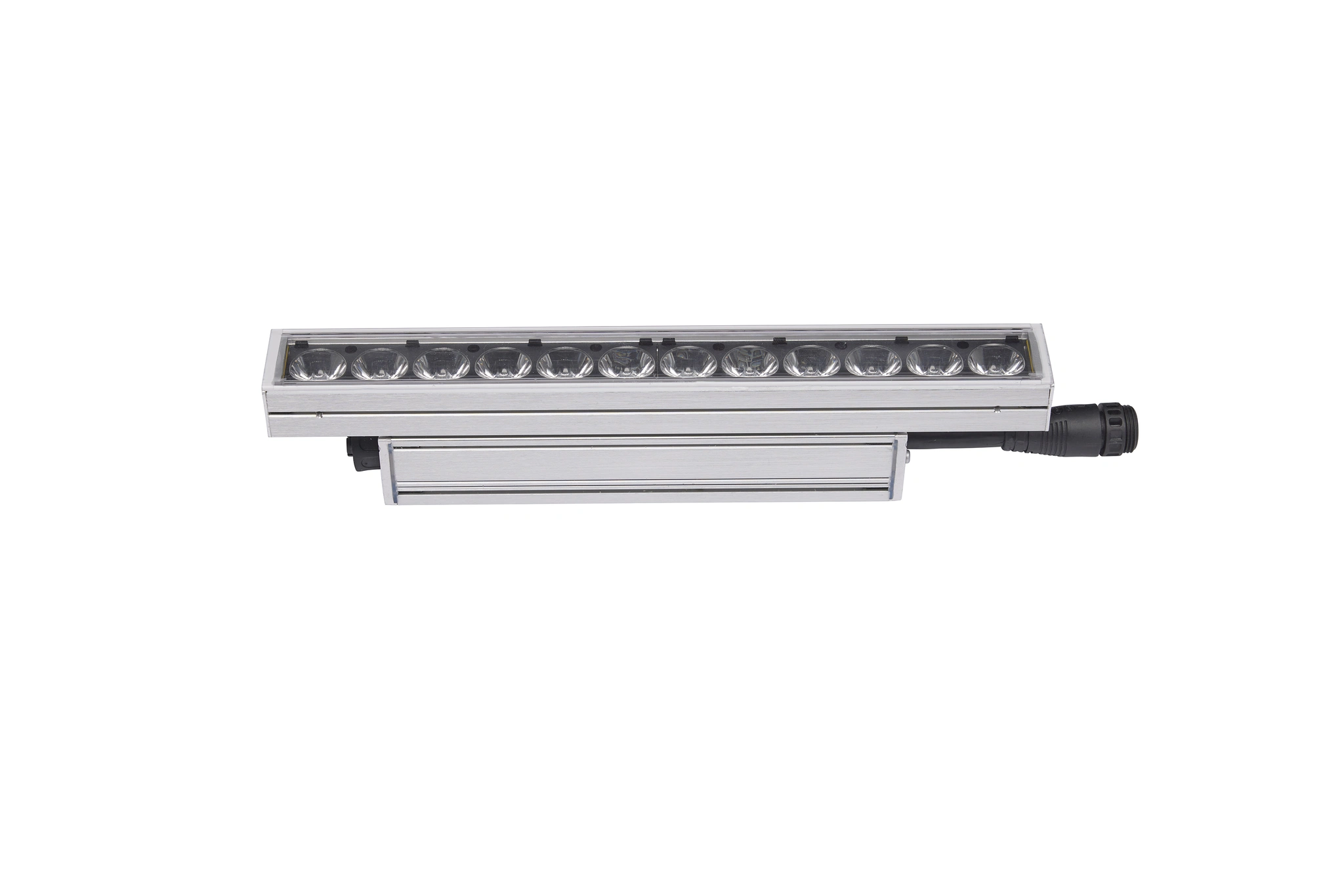

Długość – wersja 1 ft: 312 mm

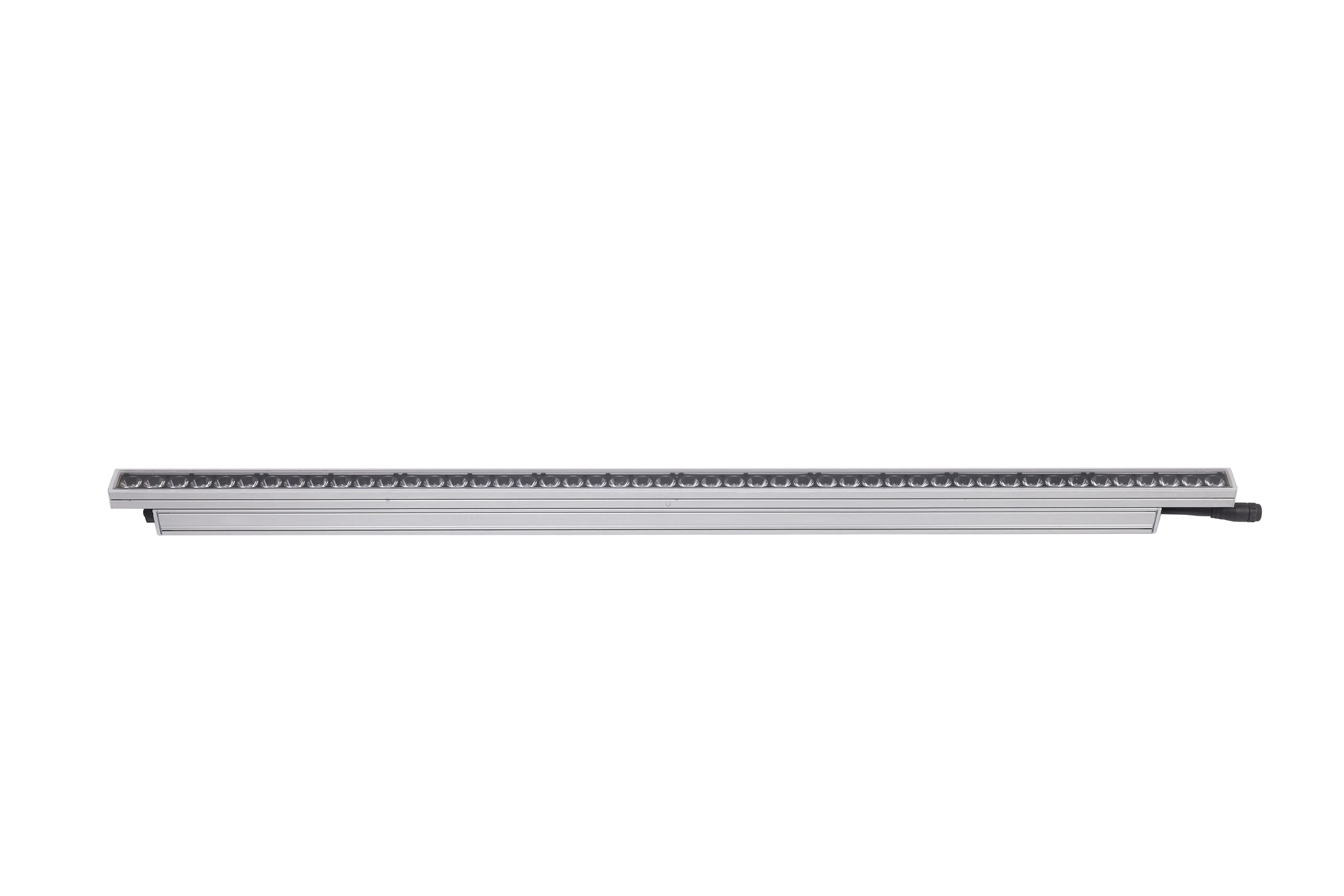

Długość – wersja 4 ft: 1227 mm
Masa – wersja 1 ft: 0,85 kg
Masa – wersja 4 ft: 2,8 kg
EFEKTY DYNAMICZNE
Intensywność: 0–100%
Regulacja temperatury barwowej: 2700 K – 6500 K
Sterowanie segmentami: sterowanie oprawami o długości 0,5 stopy, 1 stopy lub pełnej 4 stopy
STEROWANIE I PROGRAMOWANIE
Systemy sterowania: DMX, RDM
Interfejs użytkownika: Przycisk magnetyczny do wyświetlania statusu urządzenia i testowania urządzenia
Sterowanie autonomiczne: Do 20 scen z indywidualnymi czasami zanikania/utrzymywania
Rozdzielczość sterowania: 8-bitowe sterowanie indywidualnymi kolorami DMX
Rozdzielczość dimmera: 16-bitowe sterowanie intensywnością DMX
Zgodność z DMX: USITT DMX512/1990
Zgodność z RDM: ANSI/ESTA E1.20
Kanały DMX 4ft: 3/3/12/24 (standardowy/1 seg/4 seg/8 seg)
Kanały DMX 1ft: 3/6/3 (standardowy/1 seg/2 seg)
OPTYKA
Minimalna żywotność diod LED: 50 000 godzin (dla >70% strumienia świetlnego)*
Sortowanie: Ścisłe sortowanie pod względem koloru i strumienia świetlnego
Kalibracja: Kalibracja pełnej gamy kolorów (1-stopniowa elipsa MacAdama)

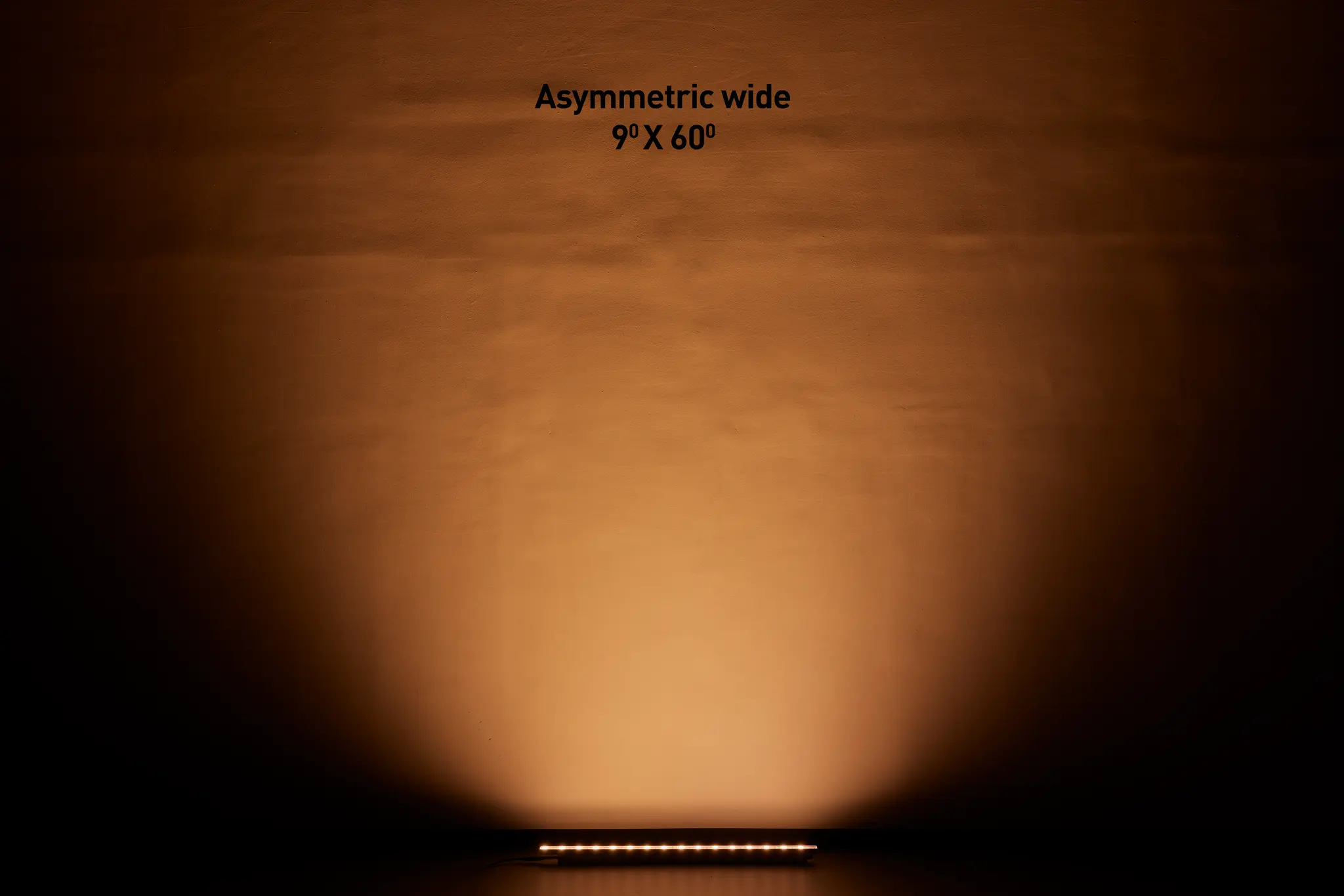

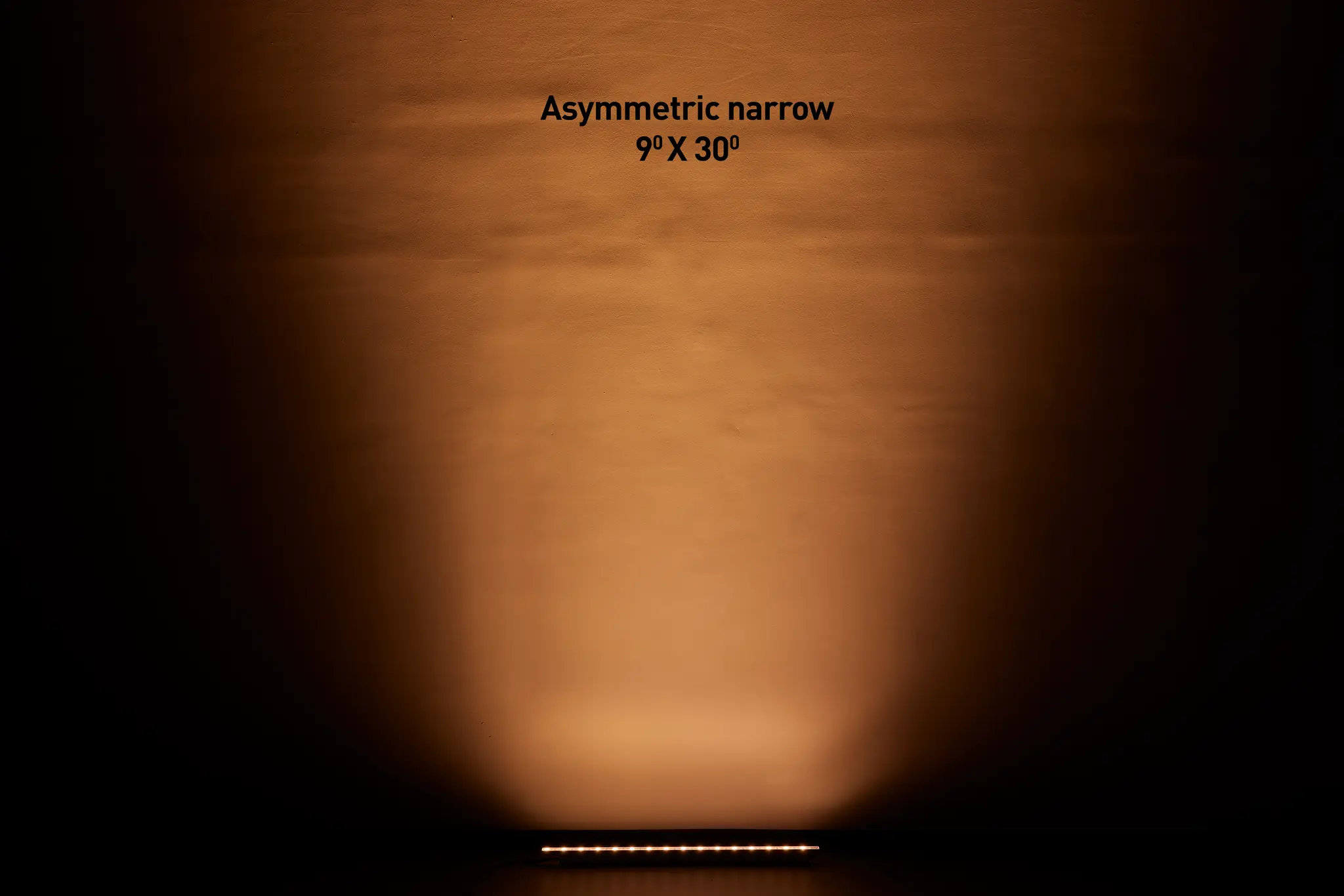

Kąt główny wiązki**: 9°, 9°x 30°, 9°x 60°
*Wartość uzyskana w warunkach testowych producenta
** Asymetryczne kąty główne wiązki dostępne jako akcesoryjne folie z mikrosoczewkami
DANE FOTOMETRYCZNE
CRI (wskaźnik oddawania barw): >70 (wyższy CRI dostępny na zamówienie)
CCT: 2700K – 6500K
Strumień świetlny:
1 ft przy 12W 4 ft przy 48W
2700 K: 790 lumenów 3390 lumenów
4000 K: 900 lumenów 3730 lumenów
6500 K: 850 lumenów 3600 lumenów
KONSTRUKCJA
Obudowa: aluminium
Wykończenie: anodowane na kolor przezroczysty (standard) lub biały (opcjonalnie)
Przód: przezroczysty poliwęglan
Stopień ochrony: IP66
Stopień IK: IK08
Efektywna powierzchnia projekcyjna (EPA): 0,04 m2 na stopę
Odporność na korozję: C5 – bardzo wysoka korozyjność / Zakres trwałości: wysoki (ISO 12944-6)
Odporność na wibracje: 1,0 g, sinusoidalna (IEC 60068-2-6), 0,7 g RMS losowa (IEC 60068-2-64), 3,0 g (ANSI C136-31)
INSTALACJA
Orientacja: dowolna
Minimalna odległość od oświetlanych powierzchni: 0,1 m.
POŁĄCZENIA

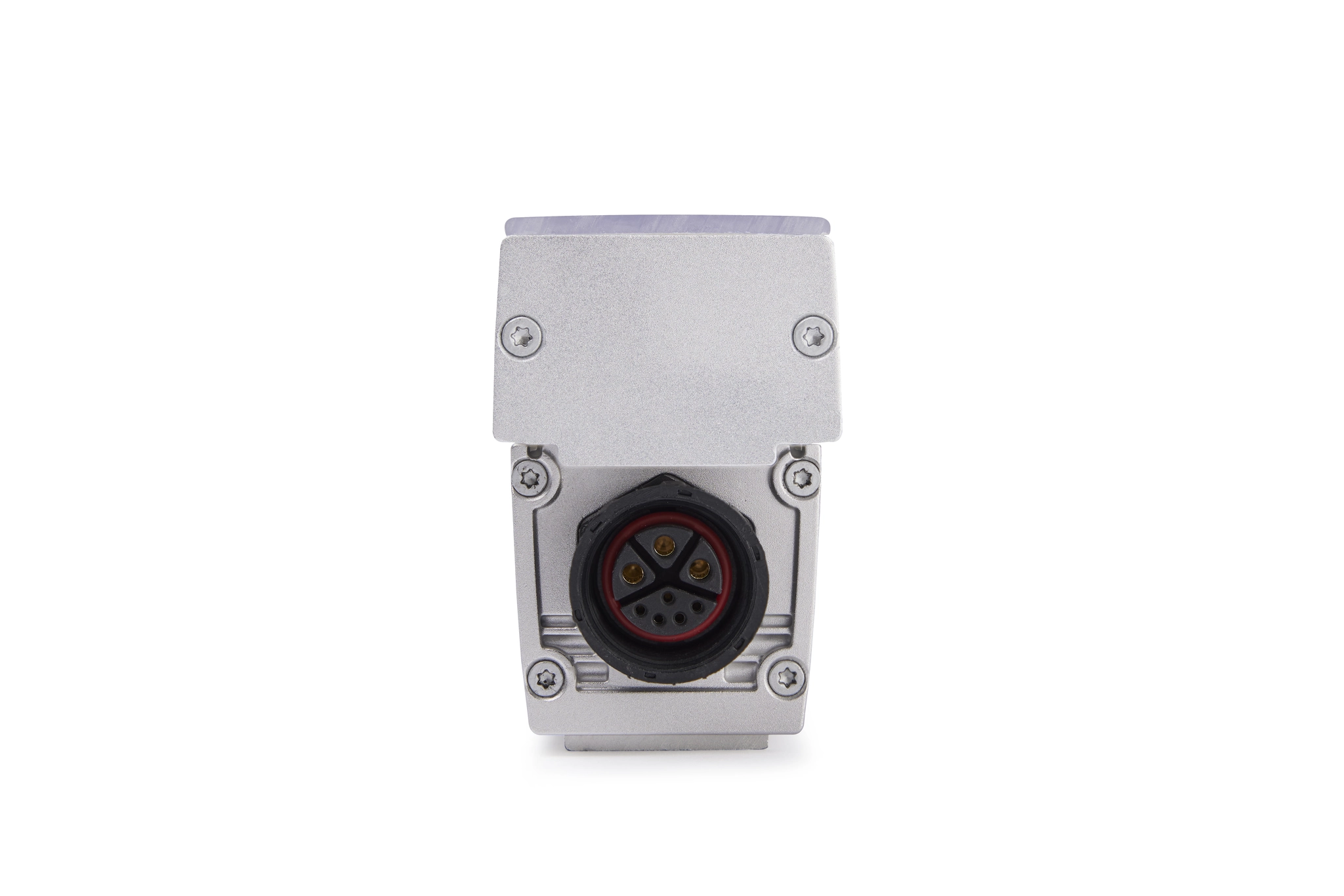

Zasilanie/przesył danych: 8-pinowe złącza niestandardowe
Ochrona przeciwprzepięciowa: 4 kV
Maksymalna liczba podłączonych opraw o długości 4 stóp*: 42 szt. (52 m) przy napięciu 230–277 V
Maksymalna całkowita długość ciągu (kabel + oprawy)*: 150 m
* Szczegółowe informacje na temat ograniczeń dotyczących długości ciągu opraw znajdziesz na schemacie systemu.
ZASILANIE
Zasilanie prądem przemiennym: 100–277 V AC nominalnie, 50/60 Hz
Zasilacz: elektroniczny przełącznik z automatycznym wyborem zakresu
Typowy prąd rozruchowy RMS w połowie cyklu przy 230 V, 50 Hz: 0,35 A
Typowy prąd upływowy do ziemi 1 ft: 0,15 mA
Typowy prąd upływowy do ziemi 4 ft: 0,21 mA
Współczynnik mocy w trybie 12 W / 10 W: 0,95 przy 100 V / 120 V / 208 V / 230 V / 240 V, 0,90 przy 277 V
Współczynnik mocy w trybie 5 W: 0,90 przy 100 V / 120 V / 208 V / 230 V / 240 V , 0,70 przy 277 V
Pobór mocy 1 ft
Maksymalny: 12 W / 10 W / 5 W *
W stanie spoczynku: 1,54 W *
Pobór mocy 4 ft
Maksymalny: 48 W / 40 W / 20 W *
W stanie spoczynku: 2,30 W *
* Pomiary wykonano przy napięciu nominalnym. Dopuszczalne odchylenie wynosi +/- 10%.
Stan spoczynku: stan ustalony, wszystkie diody LED o zerowej intensywności.
Pobór mocy: w zależności od trybu ustawienia mocy.
TERMICZNE
Chłodzenie: konwekcyjne
Maksymalna temperatura otoczenia: 45°C*
Minimalna temperatura otoczenia: -30°C
*Powyżej tej temperatury urządzenie reguluje moc wyjściową, aby zapobiec przegrzaniu
Maksymalne całkowite rozpraszanie ciepła (obliczone, +/- 10%): 41 BTU/godz. na stopę
ŚRODOWISKO
RoHS: zgodność
REACH: zgodność
WEEE: zgodność
Proposition 65: zgodność
FSC: certyfikowana wkładka kartonowa i opakowanie zewnętrzne
Skuteczność (maksymalna wydajność): 75 lm/W
LWR*: 1059 lm/kg
*LWR = stosunek strumienia świetlnego do masy
CERTYFIKATY
Globalna certyfikacja CB/IECEE: IEC 60598-2-5 (IEC 60598-1)
Bezpieczeństwo UE: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493
EMC UE: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
Bezpieczeństwo w USA: ANSI/UL 1598
EMC w USA: 47 CFR część 15 klasa B
Bezpieczeństwo w Kanadzie: CSA C22.2 nr 250.0
EMC w Kanadzie: ICES 003(B), ICES 005(B)
Australia/Nowa Zelandia: RCM
Indie: BIS IS 10322 (część 5/sekcja 5)
PRODUKTY POKREWNE
Kabel Martin Companion (do aktualizacji oprogramowania sprzętowego przez DMX)
Oprogramowanie Martin Companion: bezpłatne do pobrania ze strony www.martin.com
