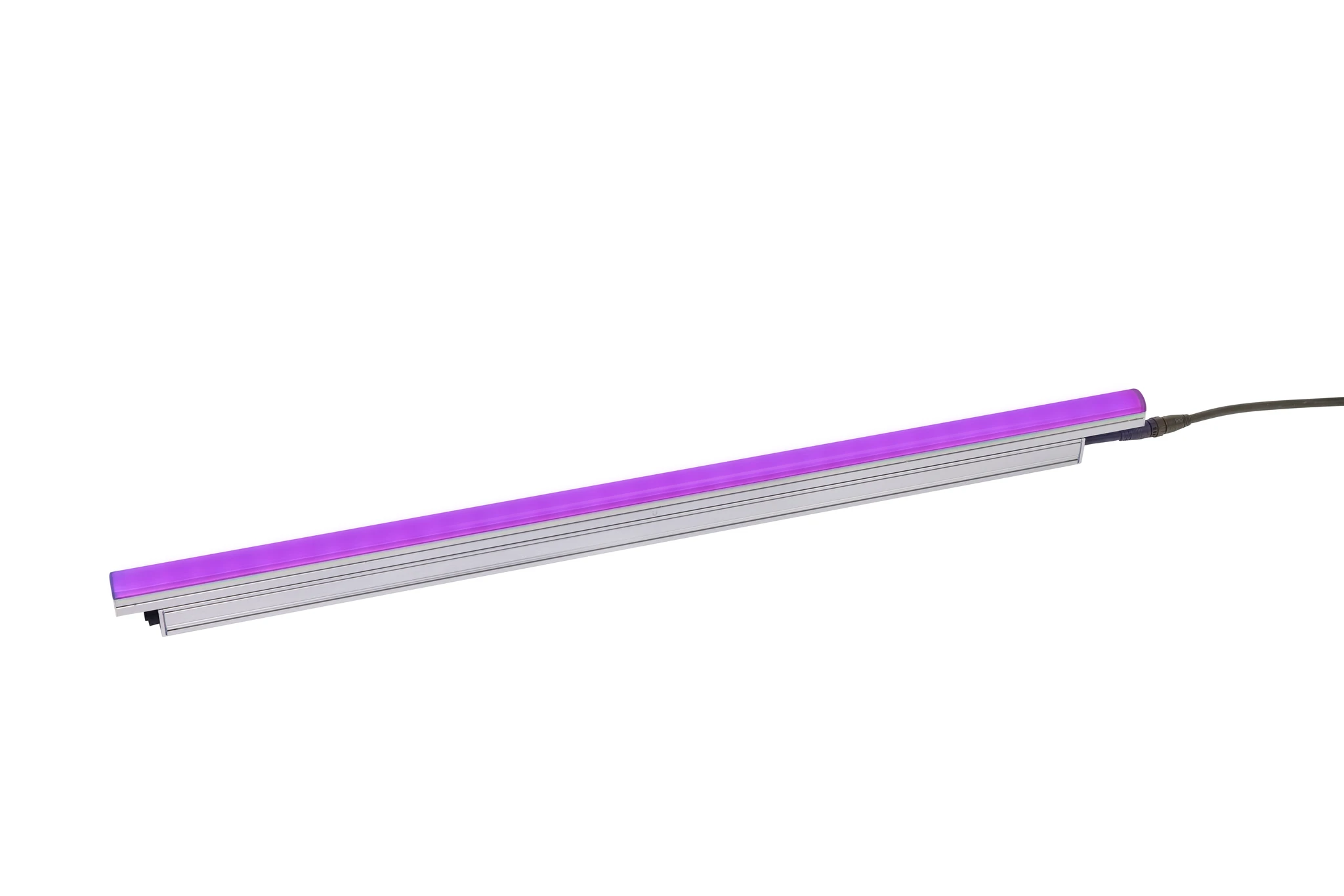

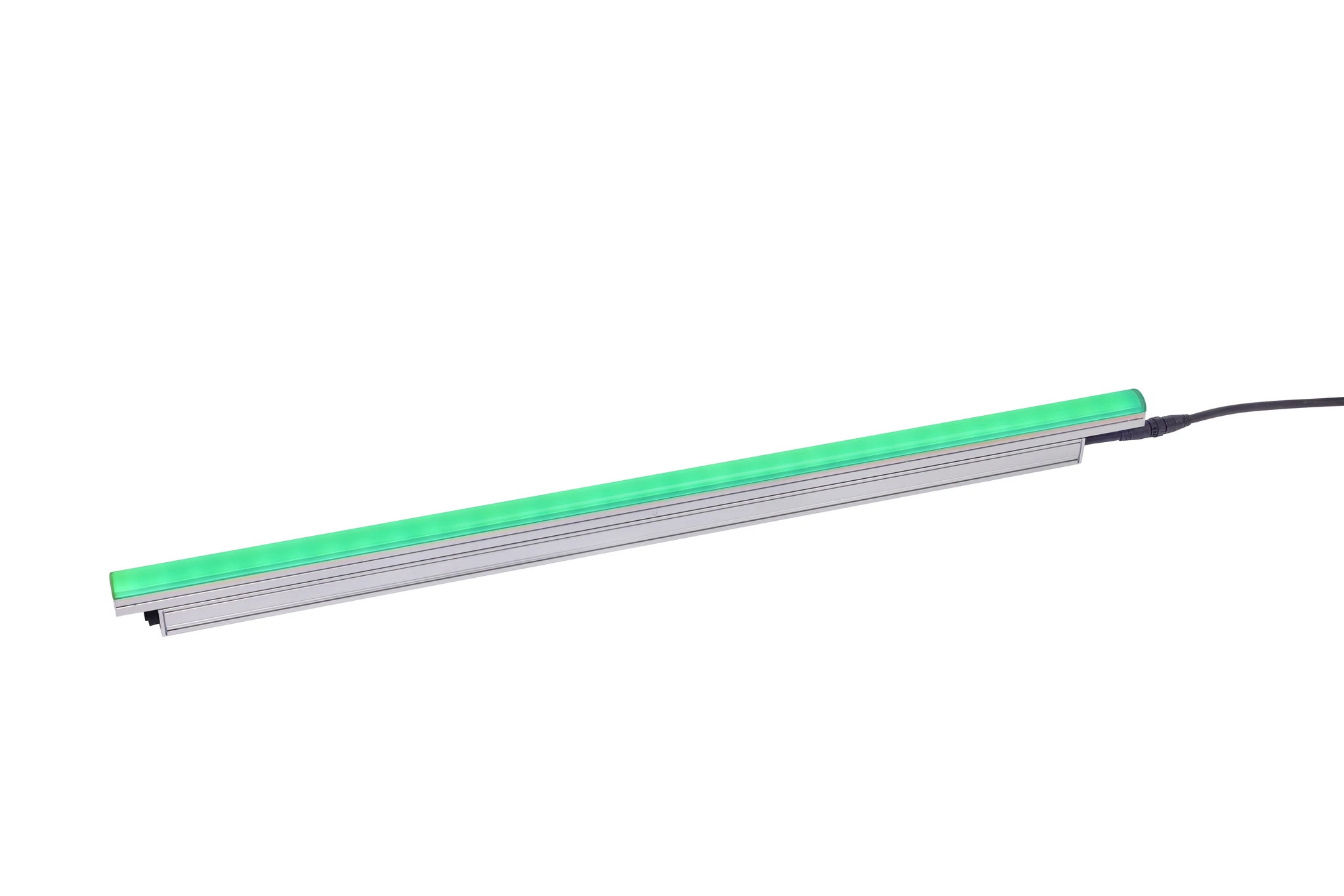

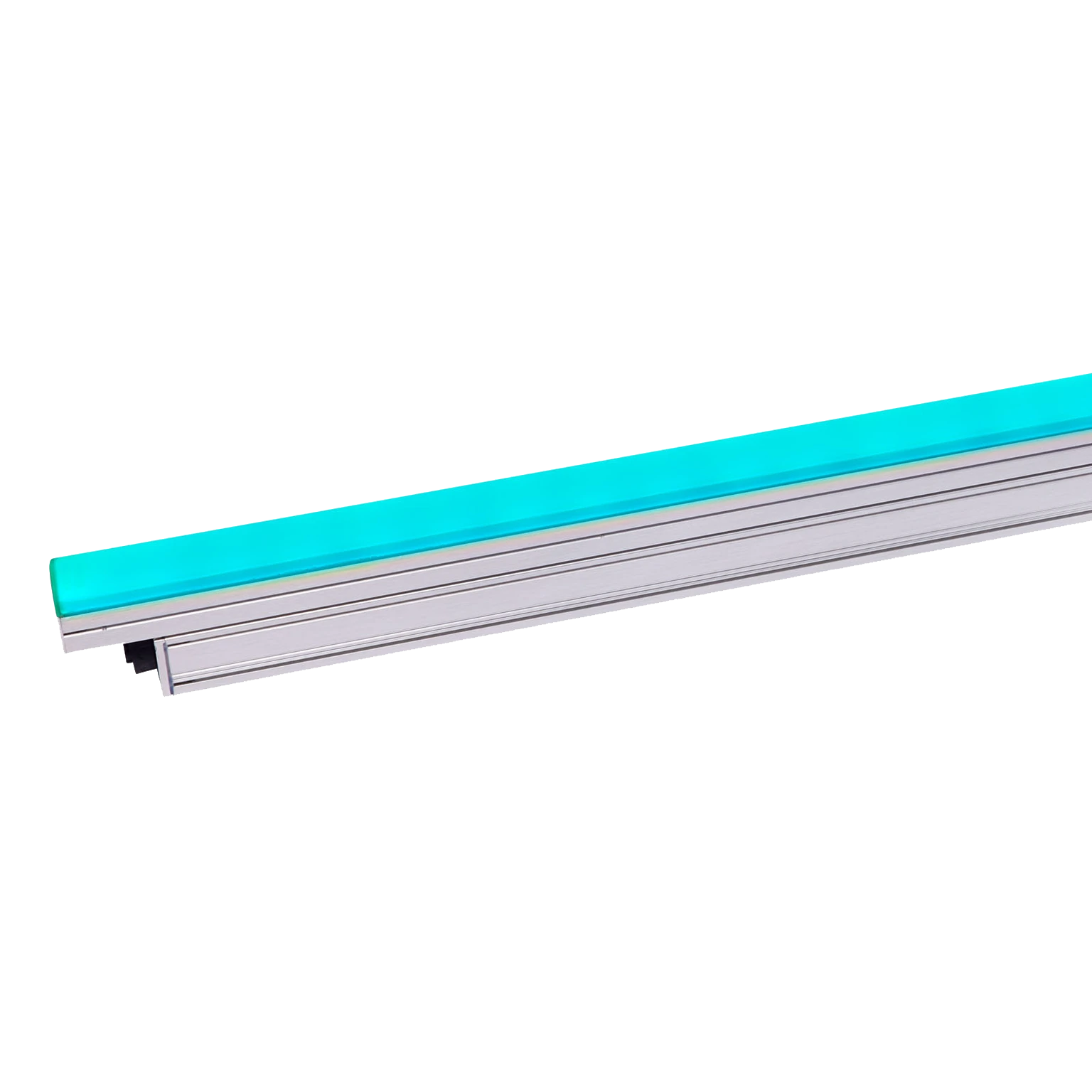

Martin Exterior Linear Pro DV (Direct View) QUAD to elastyczne, kompaktowe, architektoniczne oprawy LED o wysokiej wydajności, wykorzystujące technologię wzmacniania kolorów i wyposażone w dyskretne, a zarazem solidne obudowy. Zostały zaprojektowane specjalnie do zastosowań typu direct view (bezpośredniego widoku) i wyposażone są w okrąły dyfuzor oraz sterowanie segmentowe, umożliwiające wyświetlanie treści o niskiej rozdzielczości. Dzięki wysokiemu strumieniowi świetlnemu są dobrze widoczne nawet w świetle dziennym. Doskonale sprawdzają się w miękkich, bezpośrednich rozwiązaniach oświetleniowych podkreślających sufity, ściany i inne powierzchnie na stadionach i arenach, statkach wycieczkowych, w parkach rozrywki, hotelach, kasynach, na mostach, w tunelach lub innych obiektach wymagających podobnych efektów świetlnych.
Modele DV QUAD oferują jednorodne mieszanie barw z wykorzystaniem 8 diod LED na stopę oraz zintegrowaną funkcję color boosting, zapewniającą pełną moc światła przy wyświetlaniu pojedynczego koloru lub ich mieszaniny. Każda jednostka jest fabrycznie kalibrowana w celu uzyskania doskonałej spójności barw, co sprawia, że są nawet trzykrotnie jaśniejsze od porównywalnych opraw, przy jednocześnie niższym całkowitym poborze mocy. Wbudowane sterowanie Logic RGB dla silnika RGBW automatycznie oblicza składnik bieli.

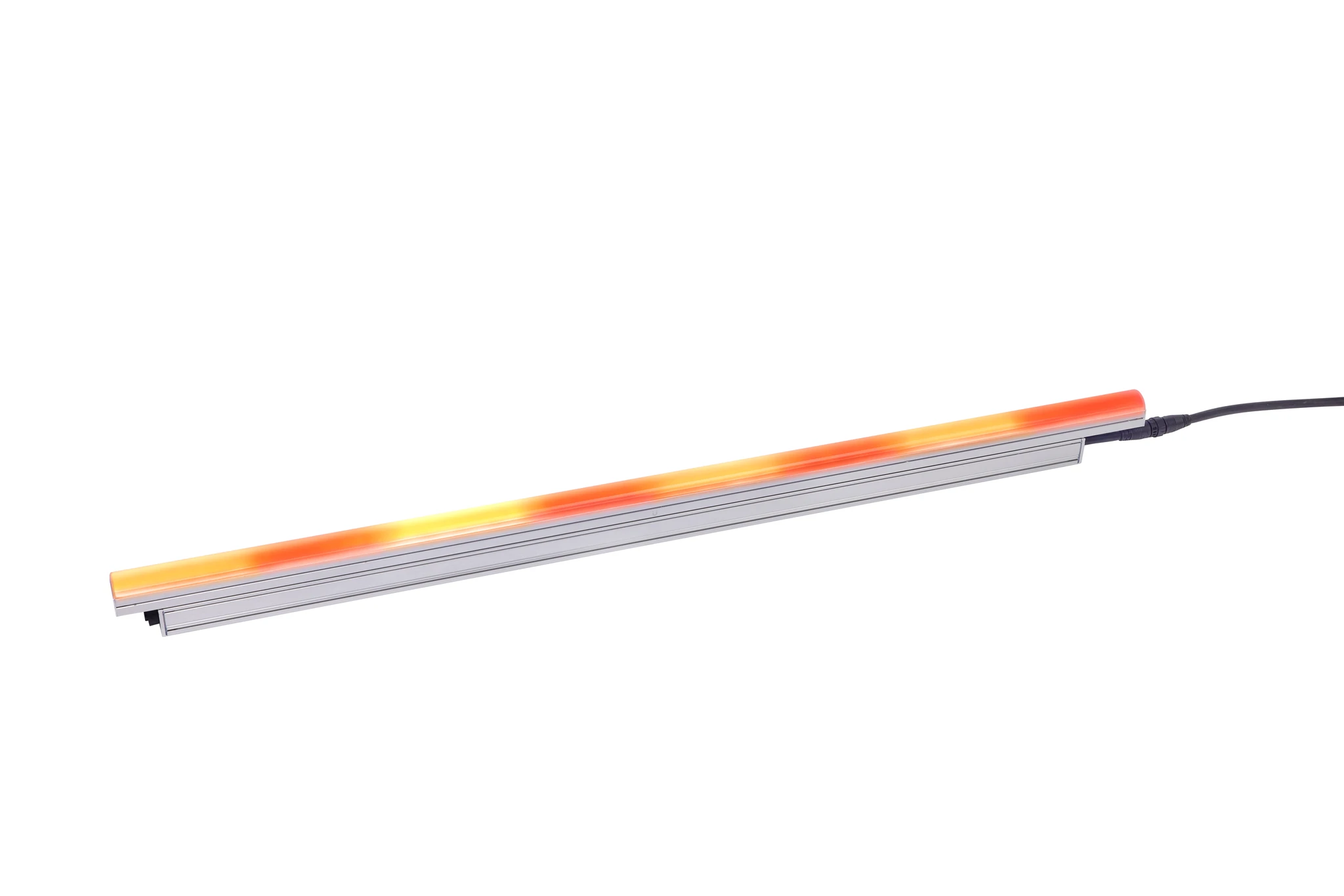

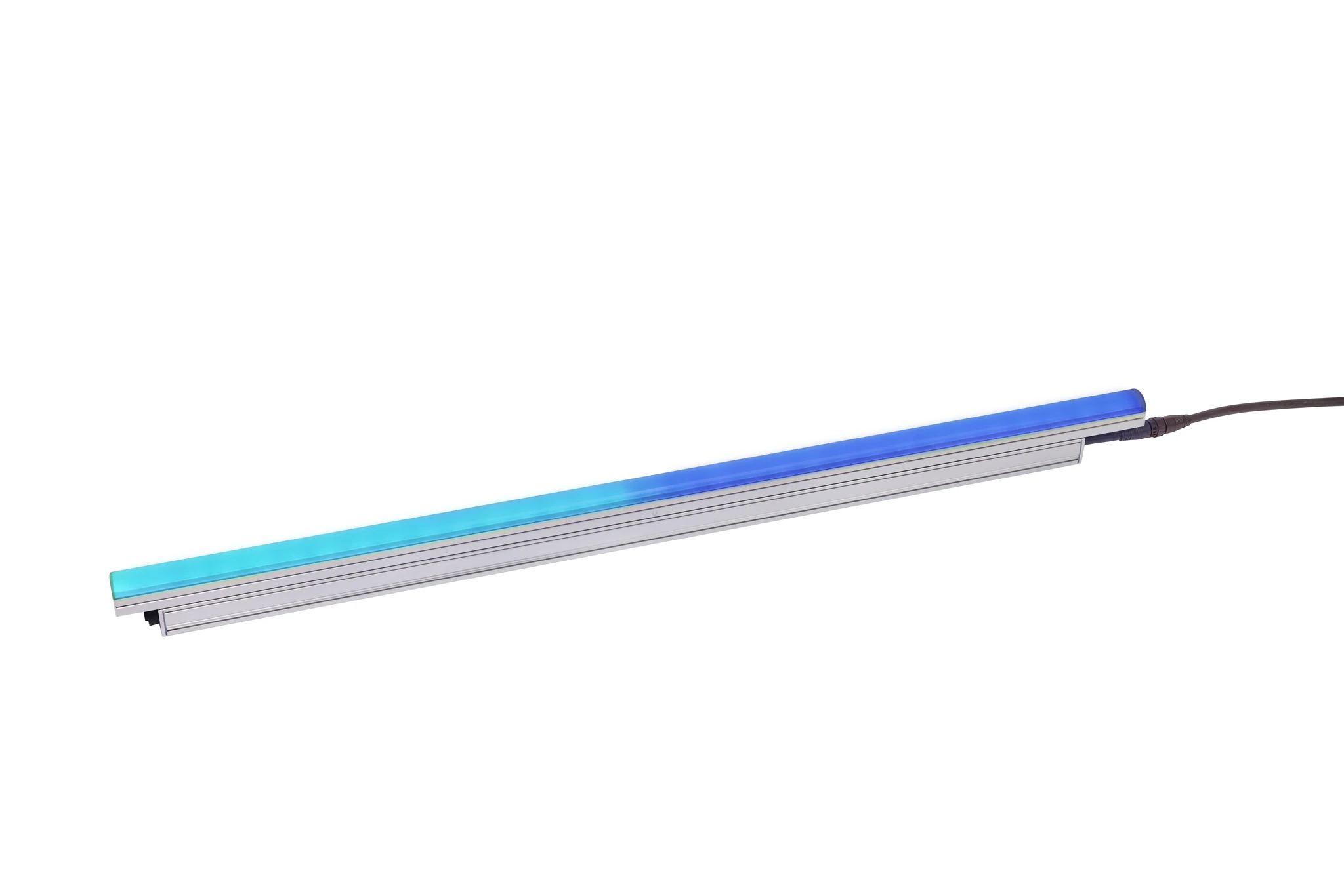

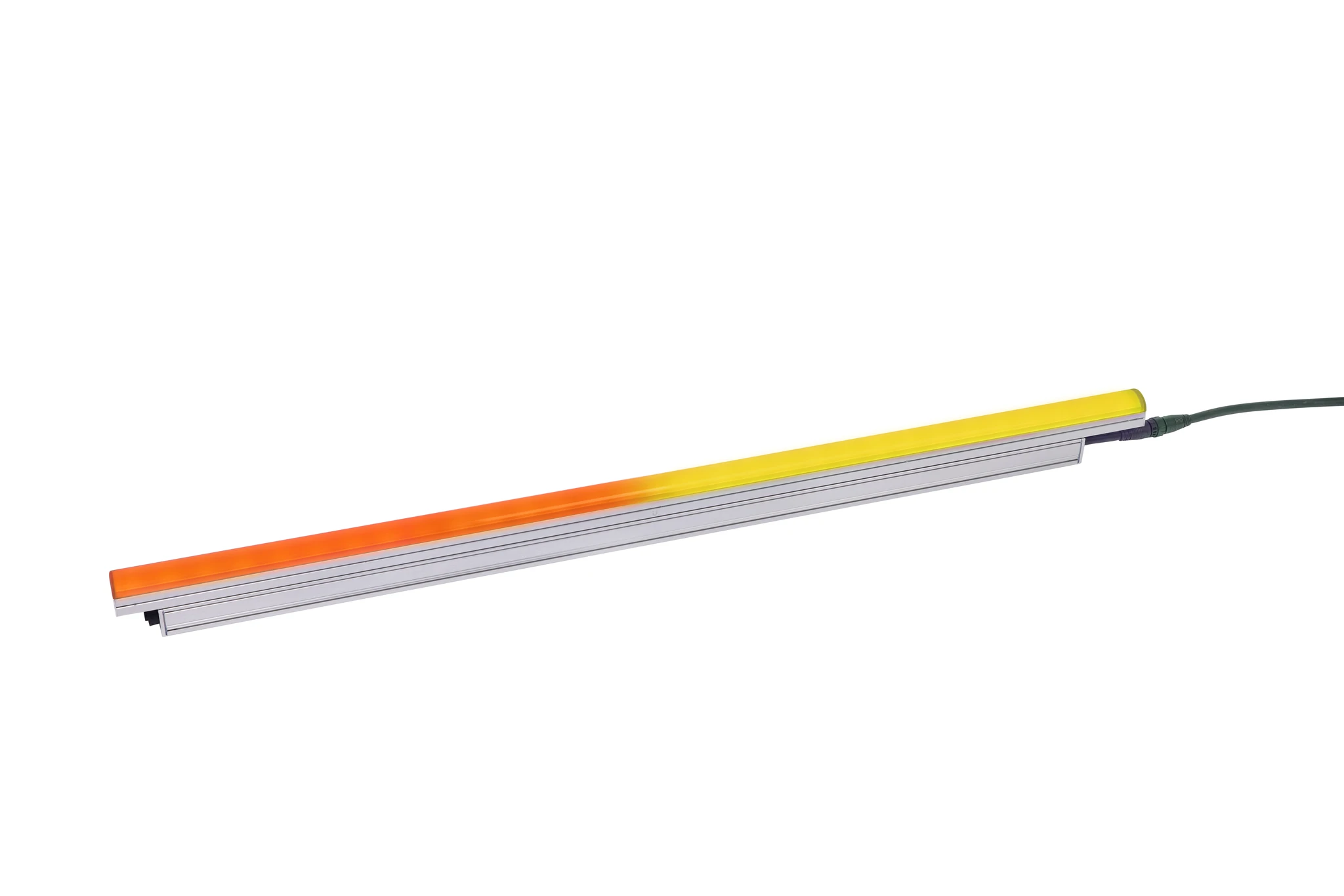

Oprawy wyposażono w inteligentne funkcje, w tym dedykowany kanał kontroli temperatury barwowej, który dokładnie odwzorowuje krzywą ciała czarnego, umożliwiając projektantom światła ustawienie preferowanej domyślnej temperatury barwowej. Zintegrowane sterowanie segmentowe pozwala na kontrolę w odcinkach długości 6 cali (15 cm), co umożliwia tworzenie bardziej płynnych i naturalnych przejść kolorów.

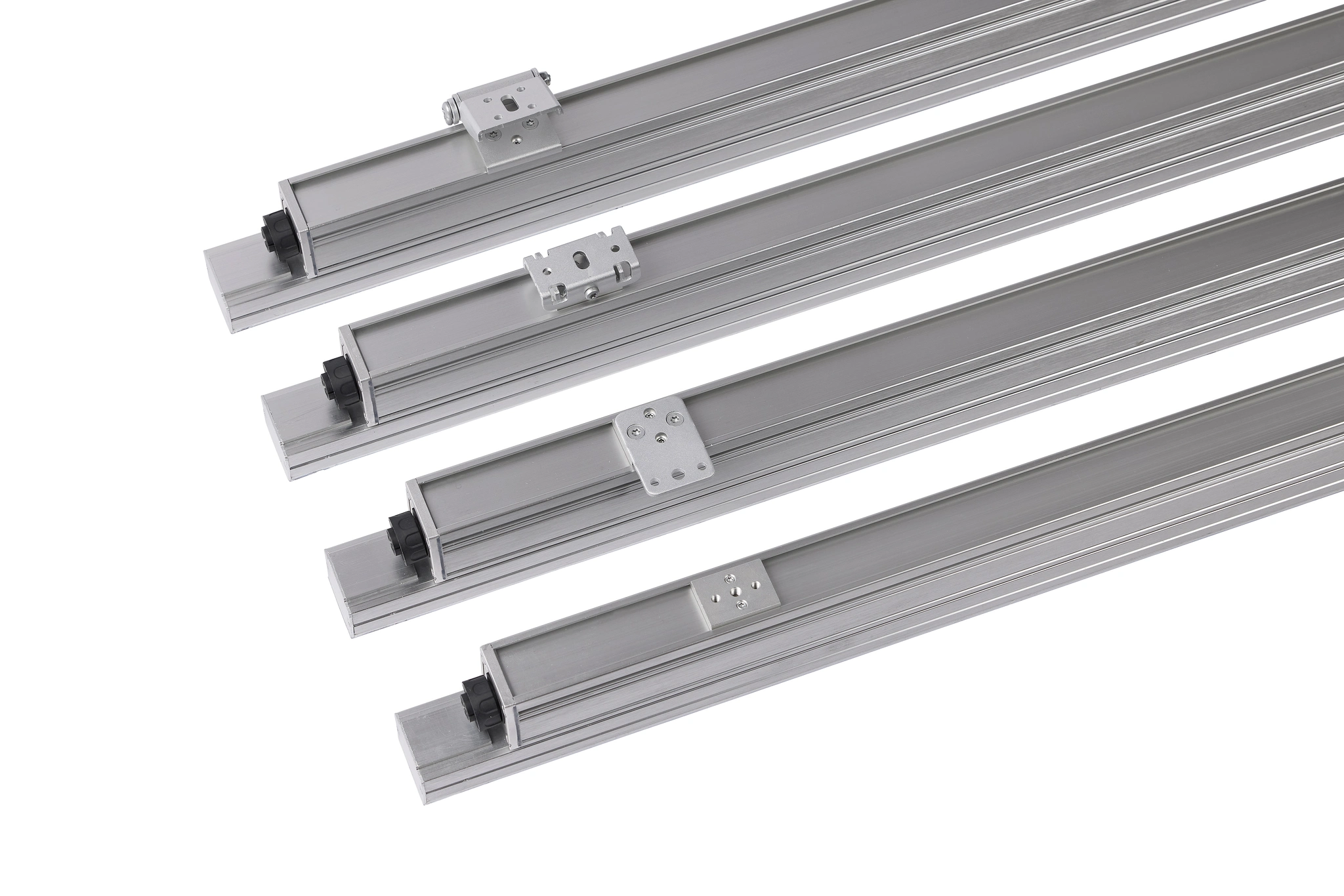

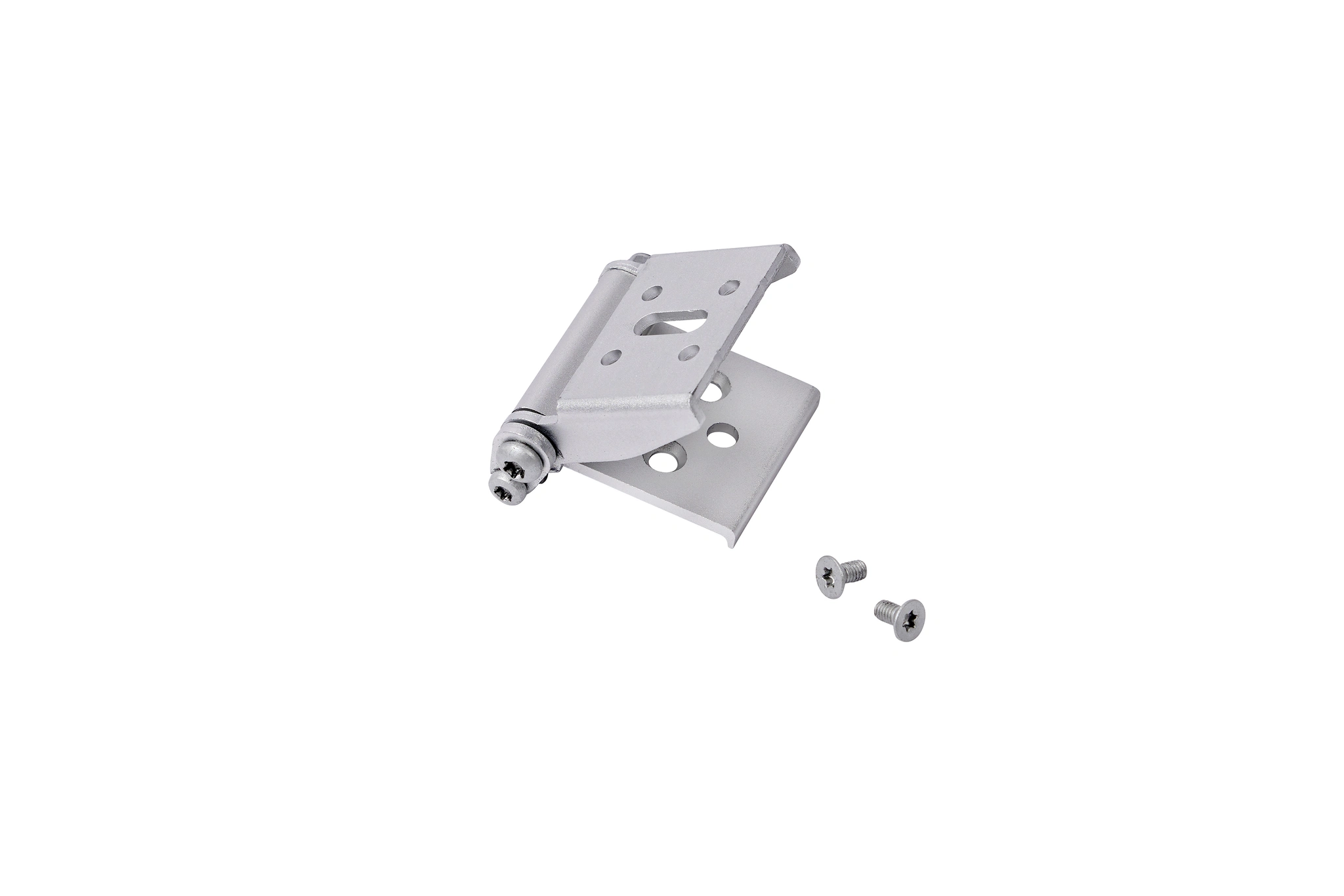

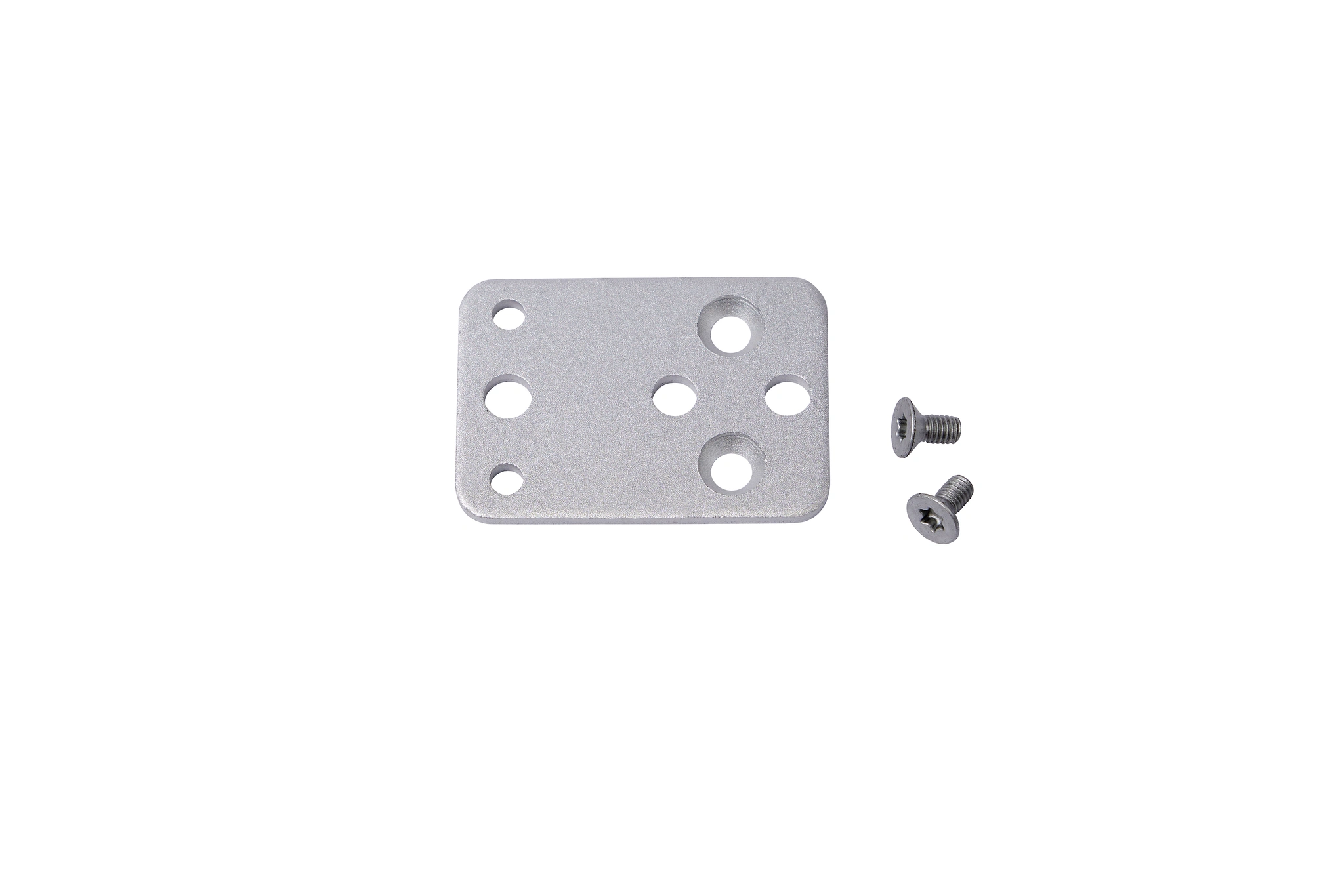

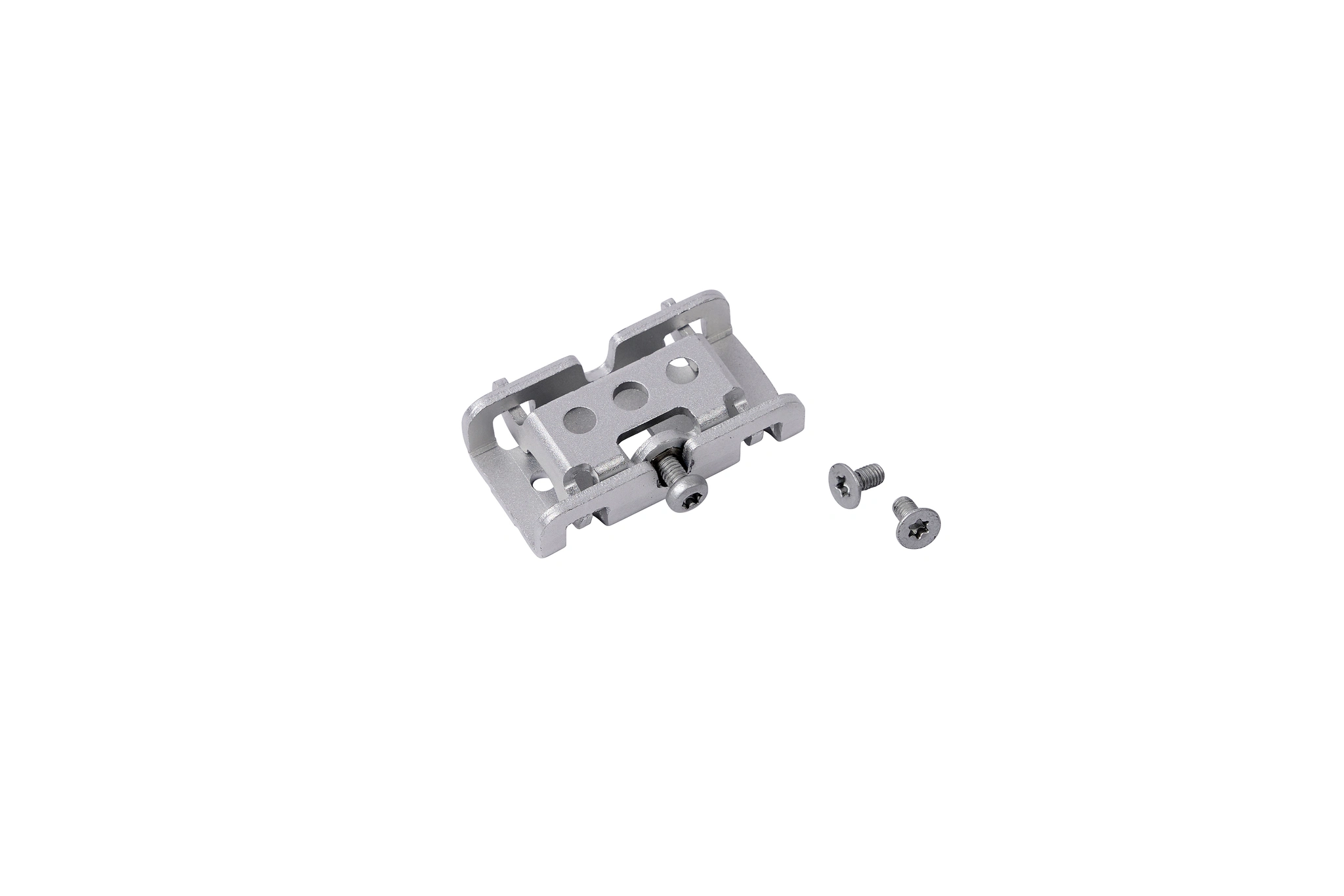

Z myślą o zrównoważonym rozwoju, modele DV QUAD można łączyć w systemie przelotowym za pomocą zintegrowanego złącza zasilania i danych, co pozwala tworzyć długie linie opraw przy uproszczonej infrastrukturze. Łatwa wymiana soczewek umożliwia wprowadzanie zmian projektowych na późnym etapie realizacji oraz szybkie dostosowania na miejscu, a inteligentny system montażu oferuje szeroką gamę standardowych i niestandardowych rozwiązań mocujących.

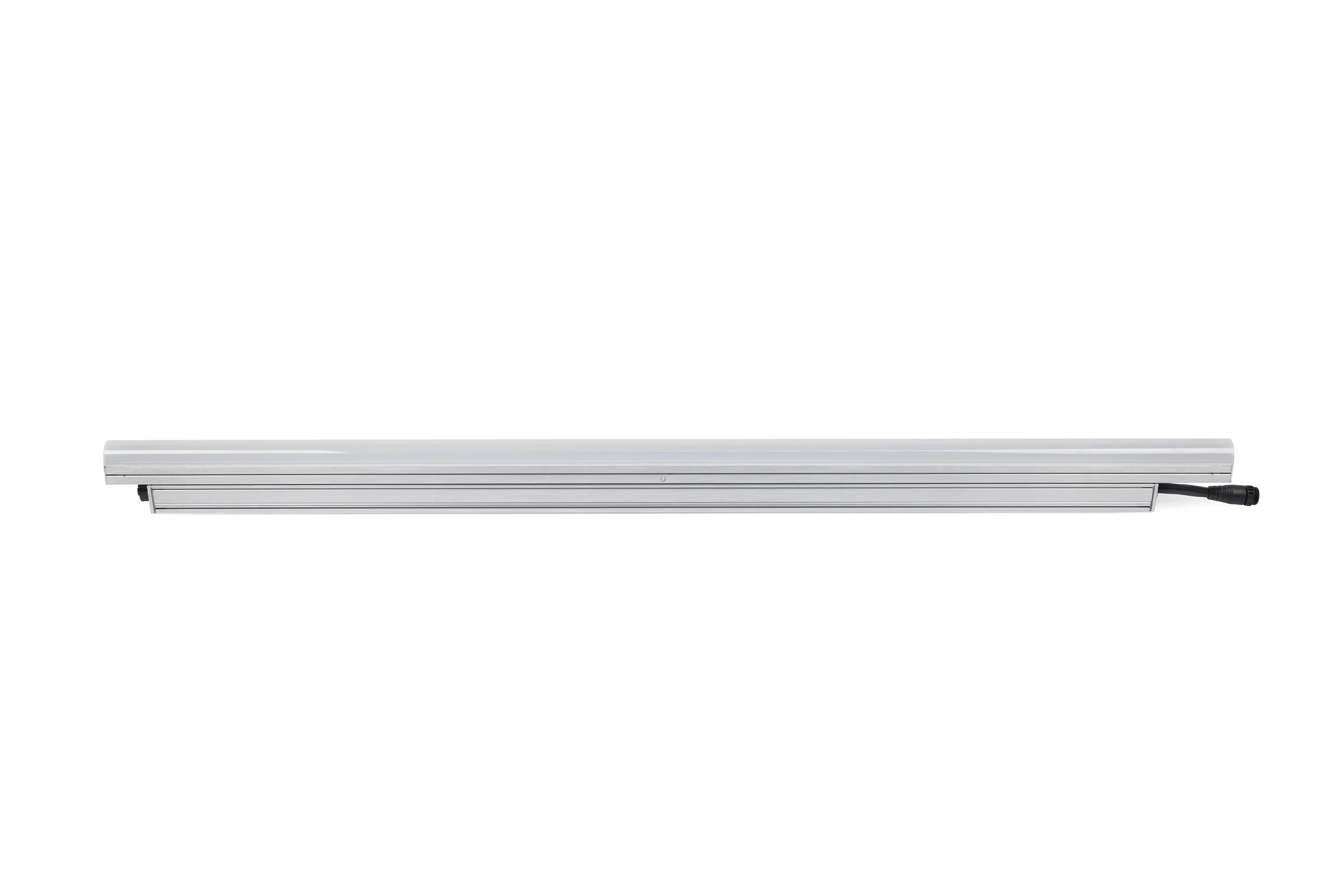

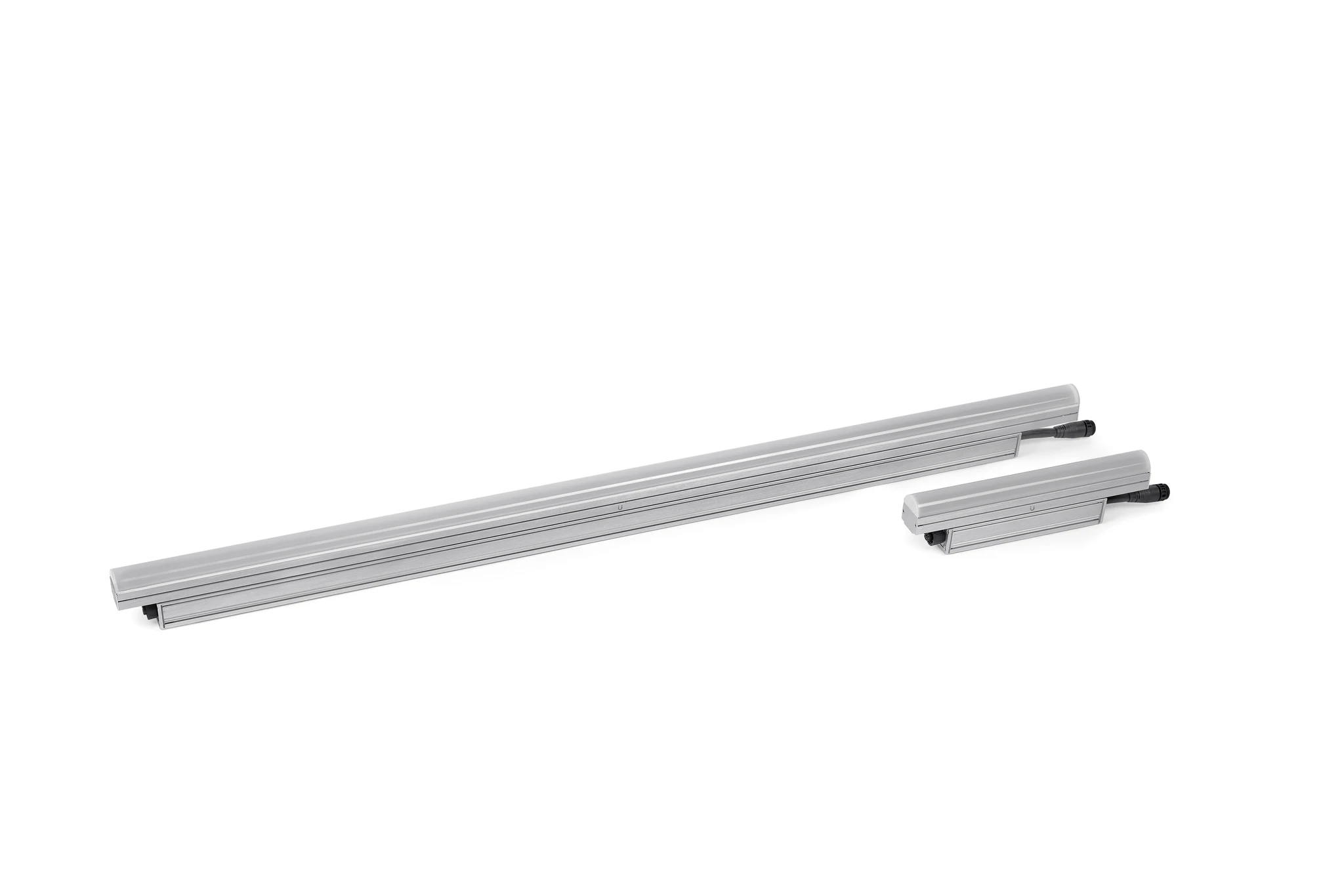

Smukła konstrukcja tych opraw ułatwia ich integrację z elementami architektonicznymi, wymagając jednocześnie mniejszych wzmocnień konstrukcyjnych. Wszystkie modele są dostępne w wersjach o długości 1 stopy lub 4 stóp i dostarczane w opakowaniach certyfikowanych przez FSC.
CECHY
- Diody LED typu QUAD z kalibracją kolorów (8 diod na stopę)
- Jednorodne mieszanie barw
- Okrągły dyfuzor zapewniający miękki wygląd światła i szeroki kąt widzenia
- Dedykowany kanał kontroli temperatury barwowej (zakres 1800K – 12000K)
- Wybieralne tryby segmentów (1, 4 lub 8 segmentów)
- Regulowany pobór mocy (12 W / 10 W / 5 W na stopę)
- Zintegrowany zasilacz o szerokim zakresie napięcia (100–277 V) umożliwiający tworzenie długich linii opraw
- Hybrydowe złącze zasilania i danych ułatwiające łączenie opraw w systemie przelotowym (daisy-chain)
- Sterowanie DMX i RDM
- Zintegrowany przełącznik magnetyczny do lokalnej diagnostyki
- Wytrzymała obudowa o klasie szczelności IP66, zaprojektowana do stałych instalacji zewnętrznych
- Niska masa: 0,8 kg na stopę
- Kompaktowa konstrukcja: szerokość 40 mm
SPECYFIKACJA TECHNICZNA
PARAMETRY FIZYCZNE
Szerokość: 40 mm
Wysokość: 84 mm

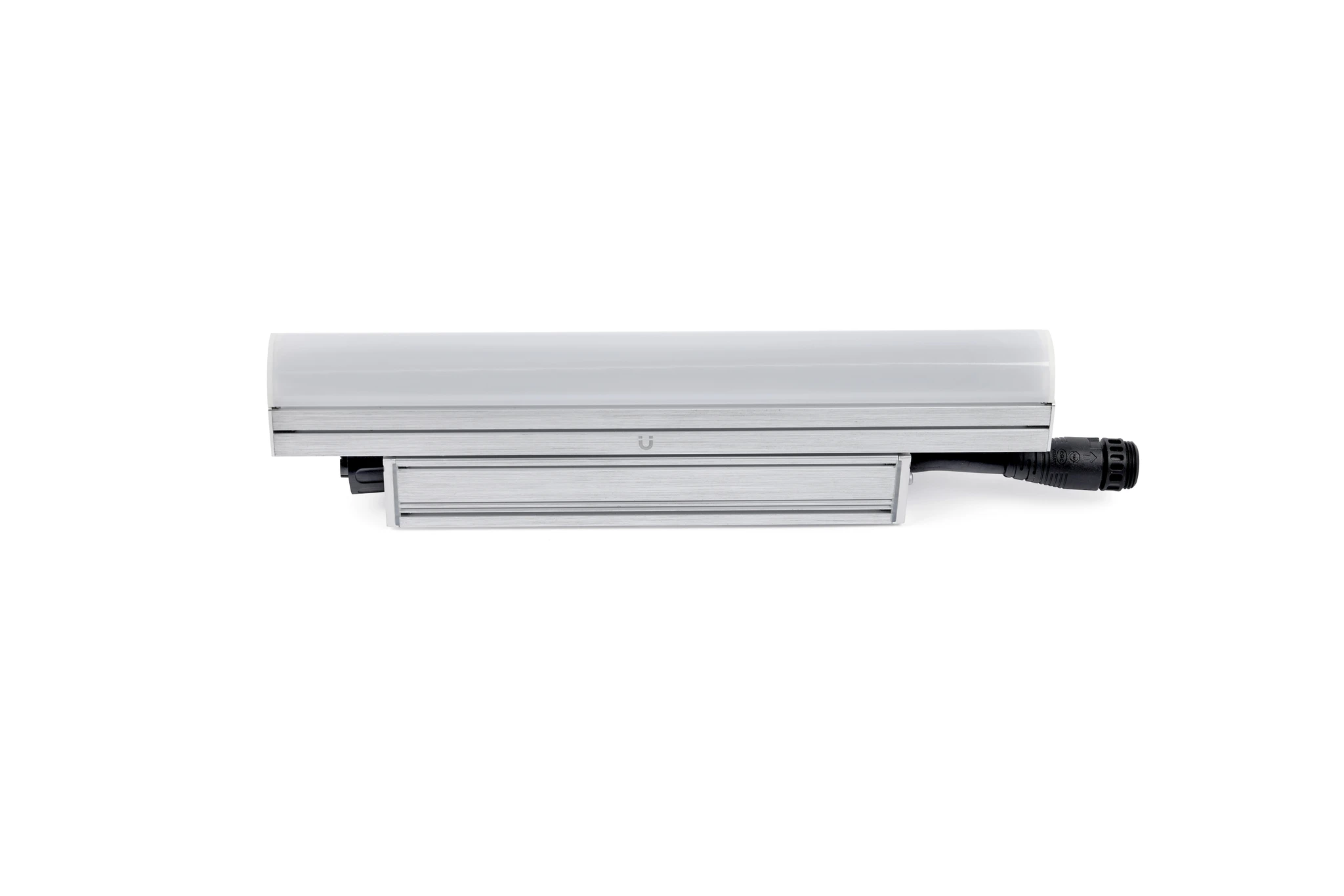

Długość – wersja 1 ft: 312 mm
Długość – wersja 4 ft: 1227 mm
Masa – wersja 1 ft: 0,85 kg
Masa – wersja 4 ft: 2,8 kg
EFEKTY DYNAMICZNE
Intensywność: 0–100%
Mieszanie kolorów: RGBW
Regulacja temperatury barwowej: 1800 K – 12 000 K w krokach co 50 K (domyślnie 4000 K)
Sterowanie segmentami: sterowanie oprawą o długości 0,5 ft, 1 ft lub pełnej długości 4 ft
STEROWANIE I PROGRAMOWANIE
Systemy sterowania: DMX, RDM
Interfejs użytkownika: Przycisk magnetyczny do wyświetlania statusu urządzenia i testowania urządzenia
Sterowanie autonomiczne: Do 20 scen z indywidualnymi czasami zanikania/utrzymywania
Rozdzielczość sterowania: 8-bitowe sterowanie indywidualnymi kolorami DMX
Rozdzielczość dimmera: 16-bitowe sterowanie intensywnością DMX
Zgodność z DMX: USITT DMX512/1990
Zgodność z RDM: ANSI/ESTA E1.20
Kanały DMX 4ft: 6/4/3/12/24 (standardowy/RAW/1 seg/4 seg/8 seg)
Kanały DMX 1ft: 6/4/3/6 (standardowy/RAW/1 seg/2 seg)
OPTYKA
Źródło światła: czterokolorowe diody LED (8 diod LED na stopę)
Minimalna żywotność diod LED: 50 000 godzin (dla >70% strumienia świetlnego)*
Kąt główny wiązki: 180°
Binning: ścisłe binningowanie kolorów i strumienia świetlnego
Kalibracja: pełna kalibracja kolorów (1-stopniowa elipsa MacAdama)
*Wartość uzyskana w warunkach testowych producenta
DANE FOTOMETRYCZNE
CRI (wskaźnik oddawania barw): >70
CCT: 1800 K – 12 000 K (domyślnie 4000 K)
Strumień świetlny:
1 ft przy 12W 4 ft przy 48W
PEŁNY: 440 lumenów 1770 lumenów
CZERWONY: 150 lumenów 690 lumenów
ZIELONY: 330 lumenów 1310 lumenów
NIEBIESKI: 60 lumenów 290 lumenów
* Wszystkie dane fotometryczne zmierzone w stanie ustalonym (30 minut rozgrzewania) w temperaturze otoczenia 25°C.
KONSTRUKCJA
Obudowa: aluminium
Wykończenie: przezroczyste anodowane (standardowe) lub opcjonalne kolory na zamówienie
Przód: przezroczysty poliwęglan
Stopień ochrony: IP66
Stopień IK: IK08
Efektywna powierzchnia projekcyjna (EPA): 0,04 m2 na stopę
Odporność na korozję: C5 – bardzo wysoka korozyjność / Zakres trwałości: wysoki (ISO 12944-6)
Odporność na wibracje: 1,0 g, sinusoidalna (IEC 60068-2-6), 0,7 g RMS losowa (IEC 60068-2-64), 3,0 g (ANSI C136-31)
INSTALACJA
Orientacja: dowolna
Minimalna odległość od oświetlanych powierzchni: 0,1 m.
POŁĄCZENIA

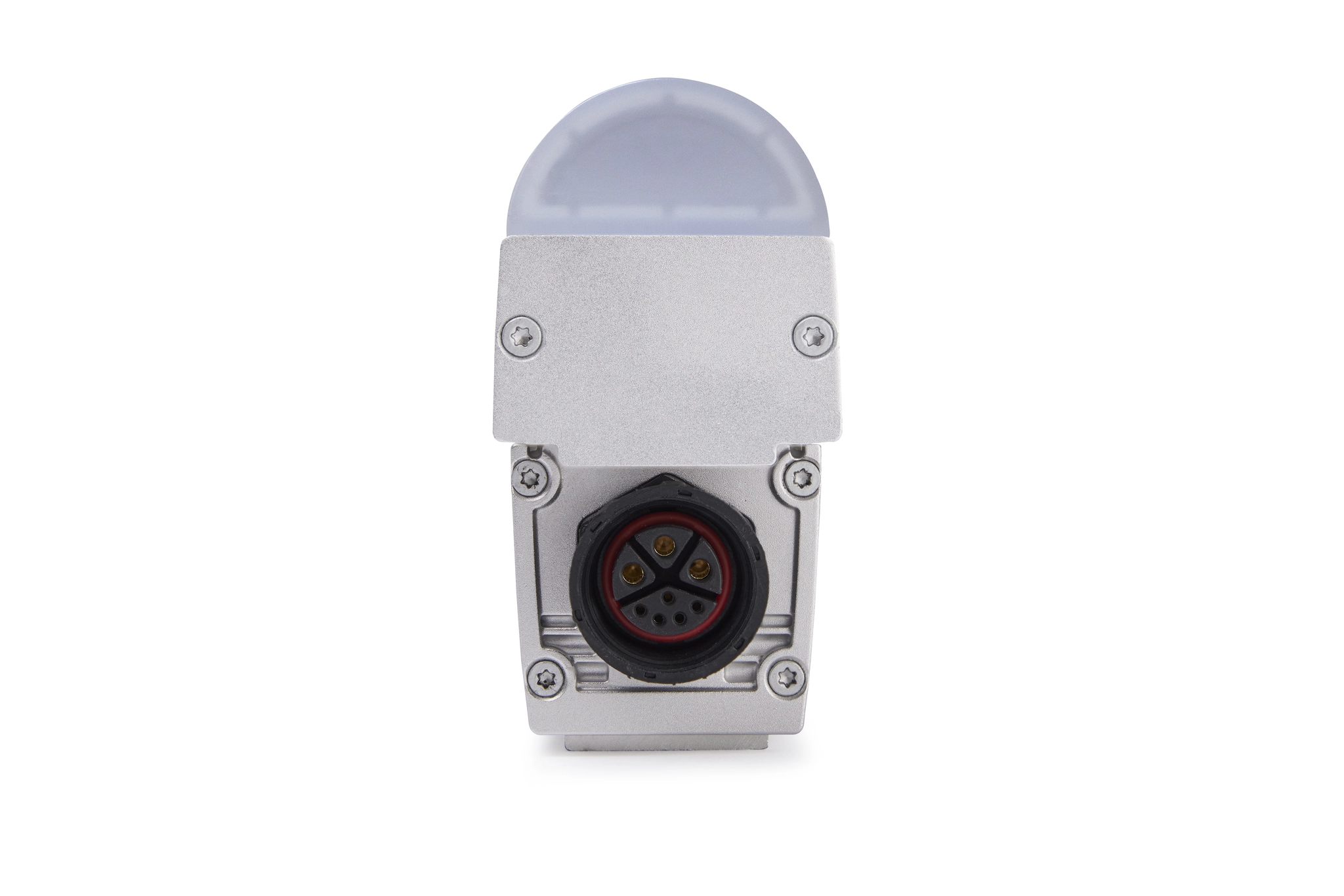

Zasilanie/przesył danych: 8-pinowe złącza niestandardowe
Ochrona przeciwprzepięciowa: 4 kV
Maksymalna liczba podłączonych opraw o długości 4 stóp*: 42 szt. (52 m) przy napięciu 230–277 V
Maksymalna całkowita długość ciągu (kabel + oprawy)*: 150 m
* Szczegółowe informacje na temat ograniczeń dotyczących długości ciągu opraw znajdziesz na schemacie systemu.
ZASILANIE
Zasilanie prądem przemiennym: 100–277 V AC nominalnie, 50/60 Hz
Zasilacz: elektroniczny przełącznik z automatycznym wyborem zakresu
Typowy prąd rozruchowy RMS w połowie cyklu przy 230 V, 50 Hz: 0,35 A
Typowy prąd upływowy do ziemi 1 ft: 0,15 mA
Typowy prąd upływowy do ziemi 4 ft: 0,21 mA
Współczynnik mocy w trybie 12 W / 10 W: 0,95 przy 100 V / 120 V / 208 V / 230 V / 240 V, 0,90 przy 277 V
Współczynnik mocy w trybie 5 W: 0,90 przy 100 V / 120 V / 208 V / 230 V / 240 V , 0,70 przy 277 V
Pobór mocy 1 ft
Maksymalny: 12 W / 10 W / 5 W *
W stanie spoczynku: 1,54 W *
Pobór mocy 4 ft
Maksymalny: 48 W / 40 W / 20 W *
W stanie spoczynku: 2,30 W *
* Pomiary wykonano przy napięciu nominalnym. Dopuszczalne odchylenie wynosi +/- 10%.
Stan spoczynku: stan ustalony, wszystkie diody LED o zerowej intensywności.
Pobór mocy: w zależności od trybu ustawienia mocy.
TERMICZNE
Chłodzenie: konwekcyjne
Maksymalna temperatura otoczenia: 45°C*
Minimalna temperatura otoczenia: -30°C
*Powyżej tej temperatury urządzenie reguluje moc wyjściową, aby zapobiec przegrzaniu
Całkowite rozpraszanie ciepła (obliczone, +/- 10%): 41 BTU/godz. na stopę
ŚRODOWISKO
RoHS: zgodność
REACH: zgodność
WEEE: zgodność
Proposition 65: zgodność
FSC: certyfikowana wkładka kartonowa i opakowanie zewnętrzne
Skuteczność (maksymalna wydajność): 37 lm/W
LWR*: 529 lm/kg
*LWR = stosunek strumienia świetlnego do masy
CERTYFIKATY
Globalna certyfikacja CB/IECEE: IEC 60598-2-5 (IEC 60598-1)
Bezpieczeństwo UE: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493
EMC UE: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
Bezpieczeństwo w USA: ANSI/UL 1598
EMC w USA: 47 CFR część 15 klasa B
Bezpieczeństwo w Kanadzie: CSA C22.2 nr 250.0
EMC w Kanadzie: ICES 003(B), ICES 005(B)
Australia/Nowa Zelandia: RCM
Indie: BIS IS 10322 (część 5/sekcja 5)
PRODUKTY POKREWNE
Kabel Martin Companion (do aktualizacji oprogramowania sprzętowego przez DMX)
Oprogramowanie Martin Companion: bezpłatne do pobrania ze strony www.martin.com
