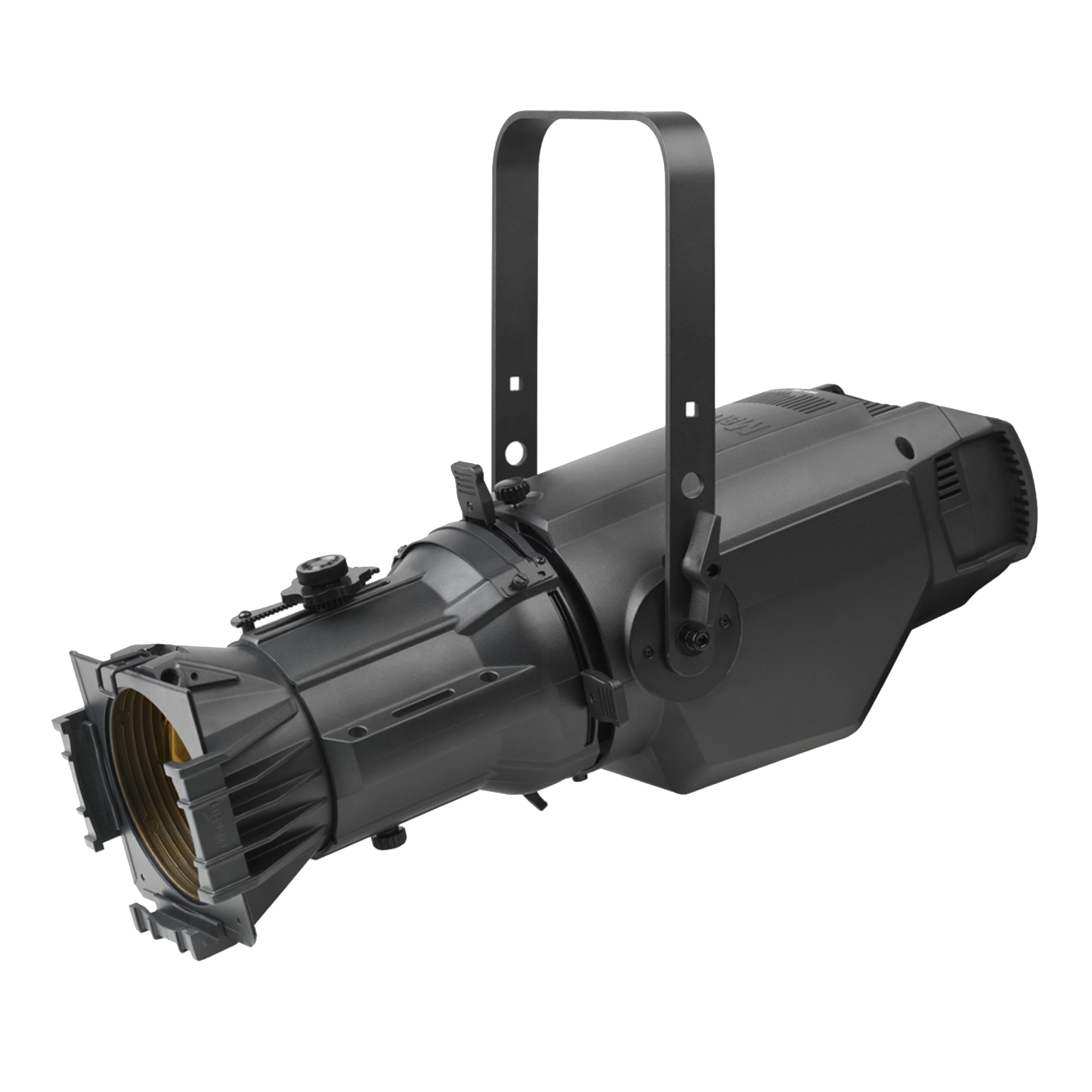

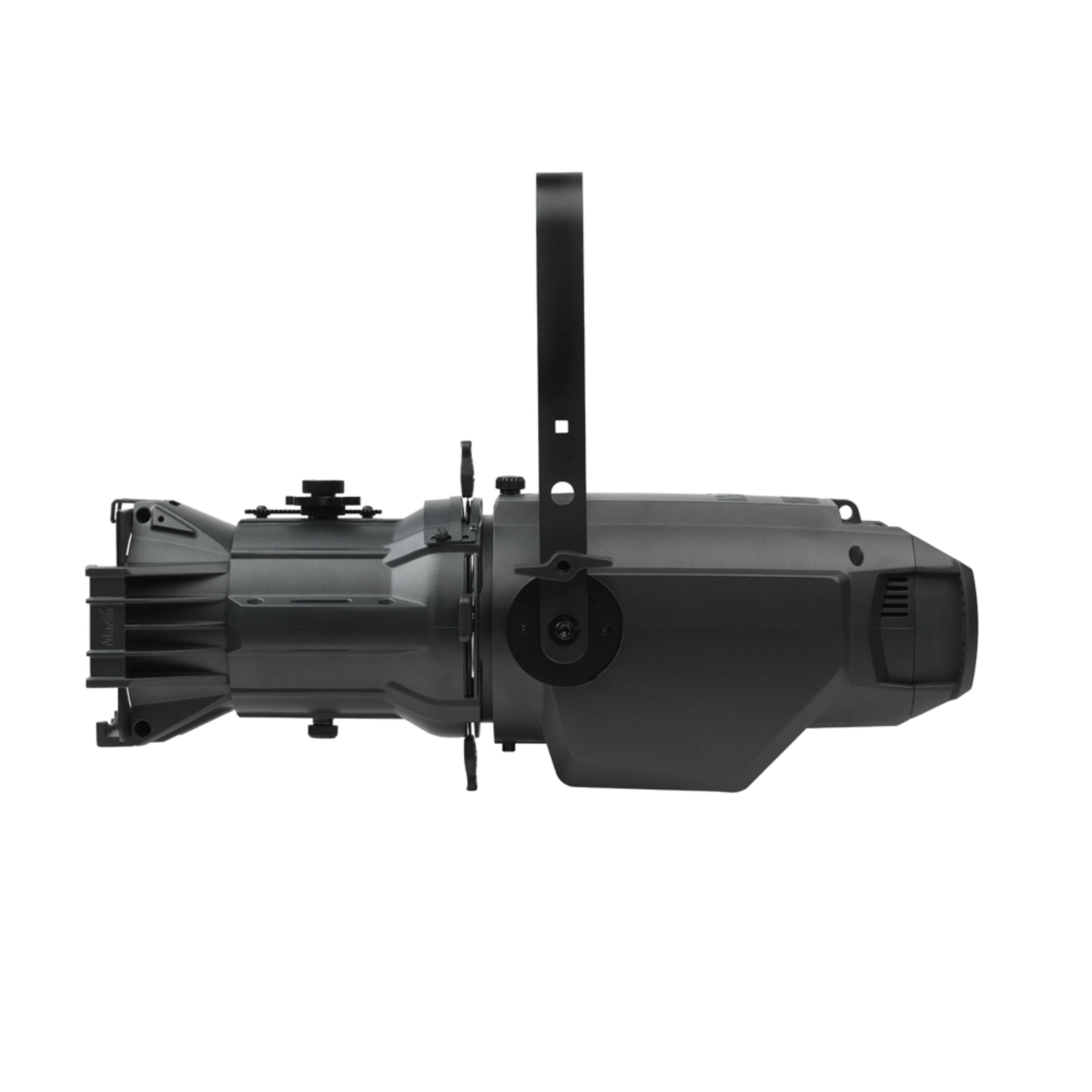

Oprawy elipsoidalne LED Martin ELP CL (Color) zapewniają wiodącą w swojej klasie jasność, strumień świetlny oraz żywe, wierne odwzorowanie kolorów, z których słynie marka Martin. Ergonomiczne, duńskie wzornictwo wprowadza innowacyjne rozwiązania funkcjonalne, takie jak wysoko wydajny system precyzyjnego ostrzenia Fine Focus oparty na przekładniach – pierwszy tego typu w branży – oraz Fast Focus, umożliwiający ustawienie ostrości oprawy bez konieczności przesyłania danych sterujących.



Seria ELP oferuje również 16-bitowe ściemnianie z czterema wybieralnymi krzywymi oraz 26 presetów kolorystycznych, dopasowanych do standardowych filtrów barwnych stosowanych w branży oświetleniowej. Oprawy ELP mogą być konfigurowane z jednym z czterech tubusów optycznych Martin o kątach świecenia 19°, 26°, 36° i 50°. Są także kompatybilne z tubusami firm trzecich oraz szeroką gamą akcesoriów, takich jak ramki na filtry i gobo, co zapewnia dużą elastyczność w projektowaniu oświetlenia i zarządzaniu parkiem sprzętu.



Doskonały strumień świetlny, wysoka jakość optyki i wierne odwzorowanie barw, w połączeniu z wyjątkową łatwością obsługi i wygodą użytkowania, czynią Martin ELP CL wiodącą pełnokolorową oprawą elipsoidalną LED w swojej klasie. Soczewki zoom ELP dodatkowo zwiększają wszechstronność serii, oferując dwa standardowe zakresy kątów świecenia oraz dwie wersje kolorystyczne obudowy – 15–30° i 25–50°, dostępne w kolorze czarnym lub białym.



Firma Martin zaleca stosowanie oryginalnych akcesoriów ELP marki Martin, aby zapewnić najwyższą możliwą wydajność. Chociaż dokładane są starania, by zapewnić kompatybilność z akcesoriami innych producentów, nie można zagwarantować ich optymalnego działania – dlatego rekomenduje się wcześniejszą ocenę takiego akcesorium przed zakupem.



CECHY

• Imponujący strumień świetlny do 6 900 lumenów (w trybie High Output)
• Wysoki współczynnik CRI 90 (w trybie High Quality)

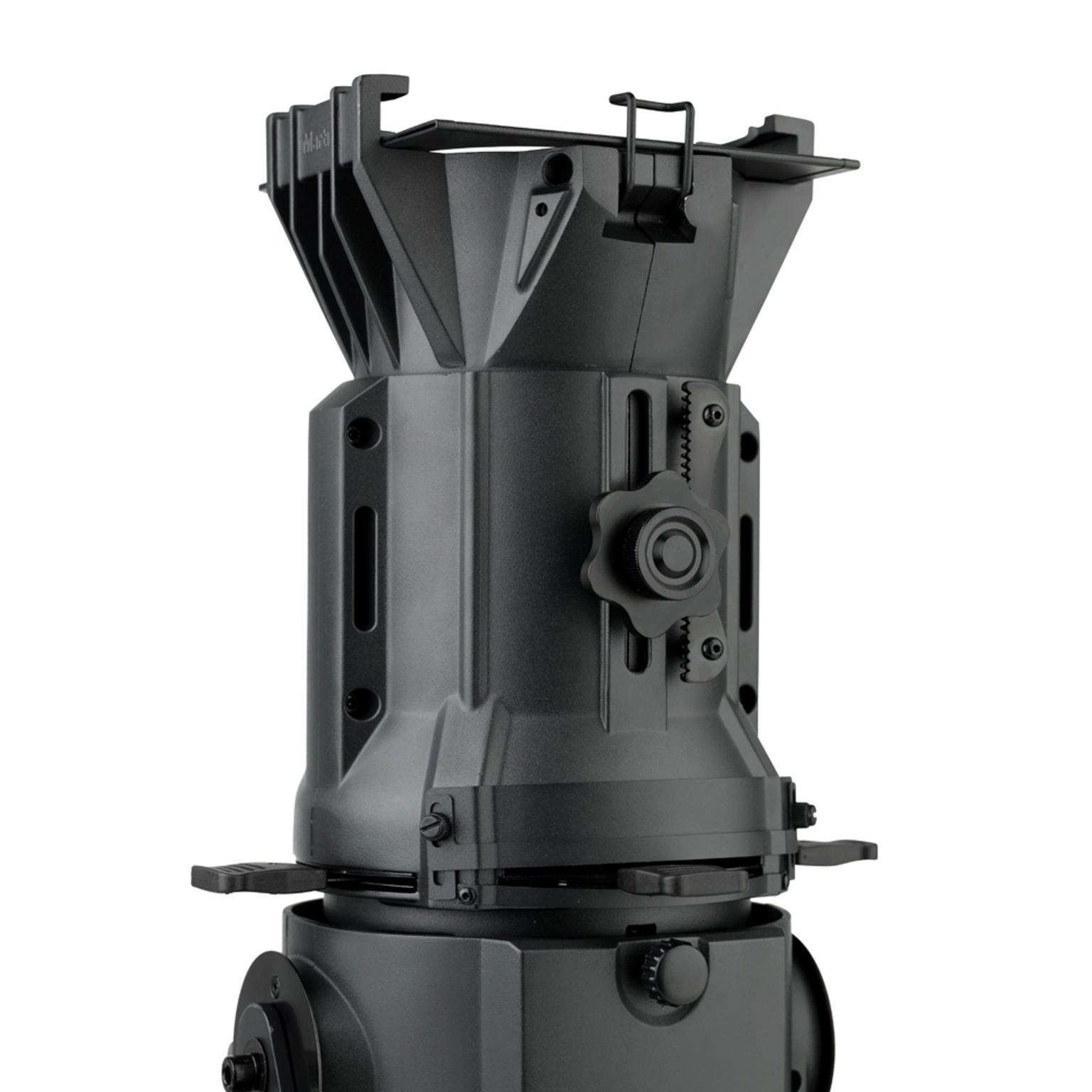

• Przełomowe rozwiązania w zakresie ostrości i funkcjonalności – pierwszy w branży, przekładniowy system Fine Focus, Fast Focus umożliwiający ustawienie ostrości bez przesyłu danych oraz inne innowacje
• Kompatybilność z uniwersalnymi akcesoriami – możliwość wykorzystania istniejących tubusów optycznych, ramek na filtry, uchwytów gobo oraz rotatorów
• Soczewki zoom 15–30° oraz 25–50°, dostępne w wersji czarnej i białej
• Zaawansowana optyka zaprojektowana w Danii
• Silnik LED RGBAL Luxeon Rebel zapewniający żywe, nasycone kolory
• 26 presetów kolorystycznych dopasowanych do standardowych filtrów branżowych
• 16-bitowe ściemnianie z 4 wybieralnymi krzywymi
• Praca bez migotania (flicker-free)
• Złącza DMX/RDM 5-pin oraz Neutrik True1 IN/THRU



SPECYFIKACJA TECHNICZNA

PARAMETRY FIZYCZNE

Długość: 648 mm

Szerokość: 259 mm

Wysokość: 254 mm, 427 mm z uchwytem

Masa: 7,7 kg – sama obudowa



EFEKTY DYNAMICZNE

Mieszanie barw: RGBLA

Zakres temperatury barwowej: 2000–10000 K

Wybór kolorów: 26 gotowych ustawień kolorów

Elektroniczna regulacja jasności: 0–100%, cztery opcje krzywych regulacji jasności

Efekty stroboskopowe i pulsacyjne: zmienna prędkość i działanie, losowy stroboskop

Elektroniczny efekt migawki: natychmiastowe otwarcie i zaciemnienie



STEROWANIE I PROGRAMOWANIE

Opcje sterowania: DMX, samodzielne

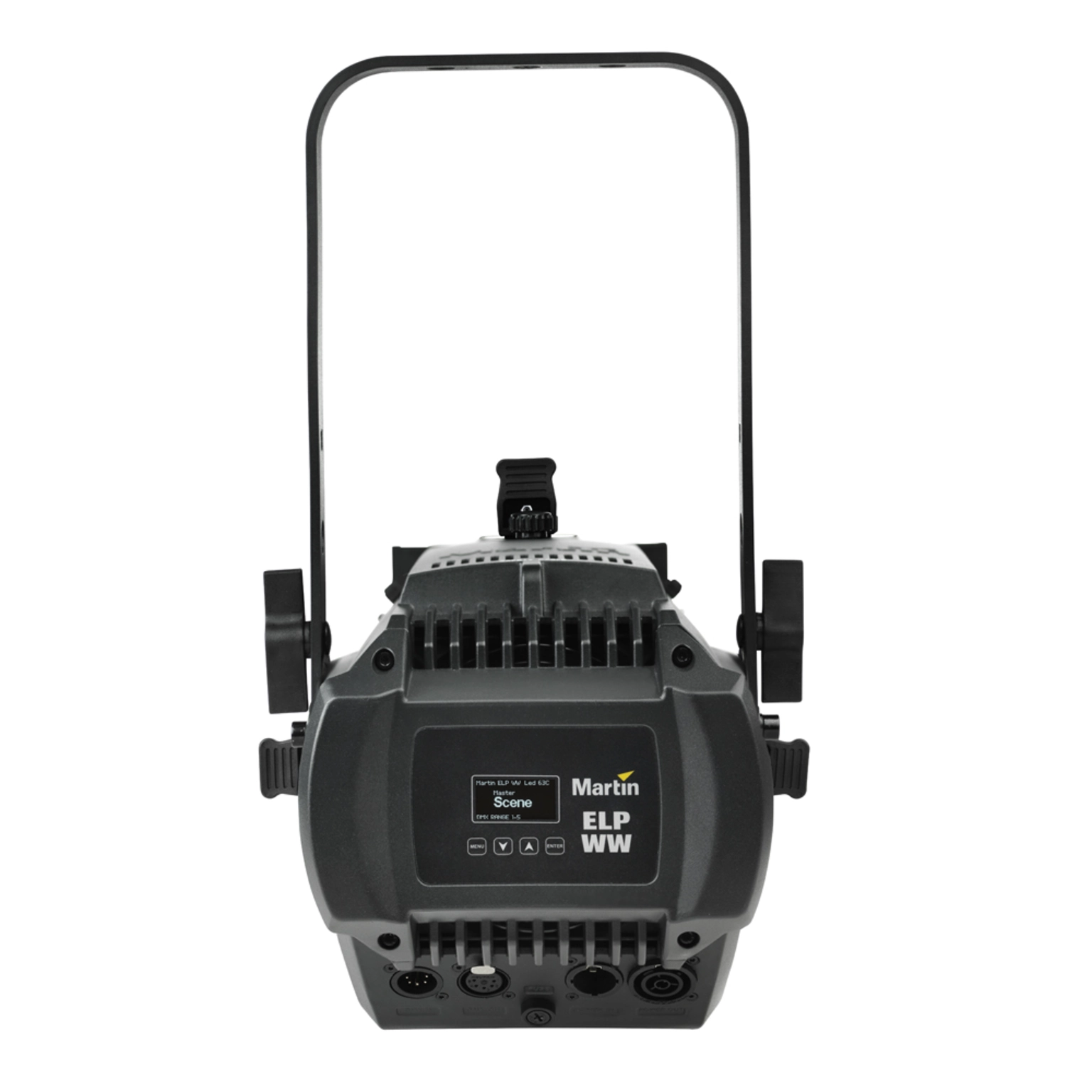

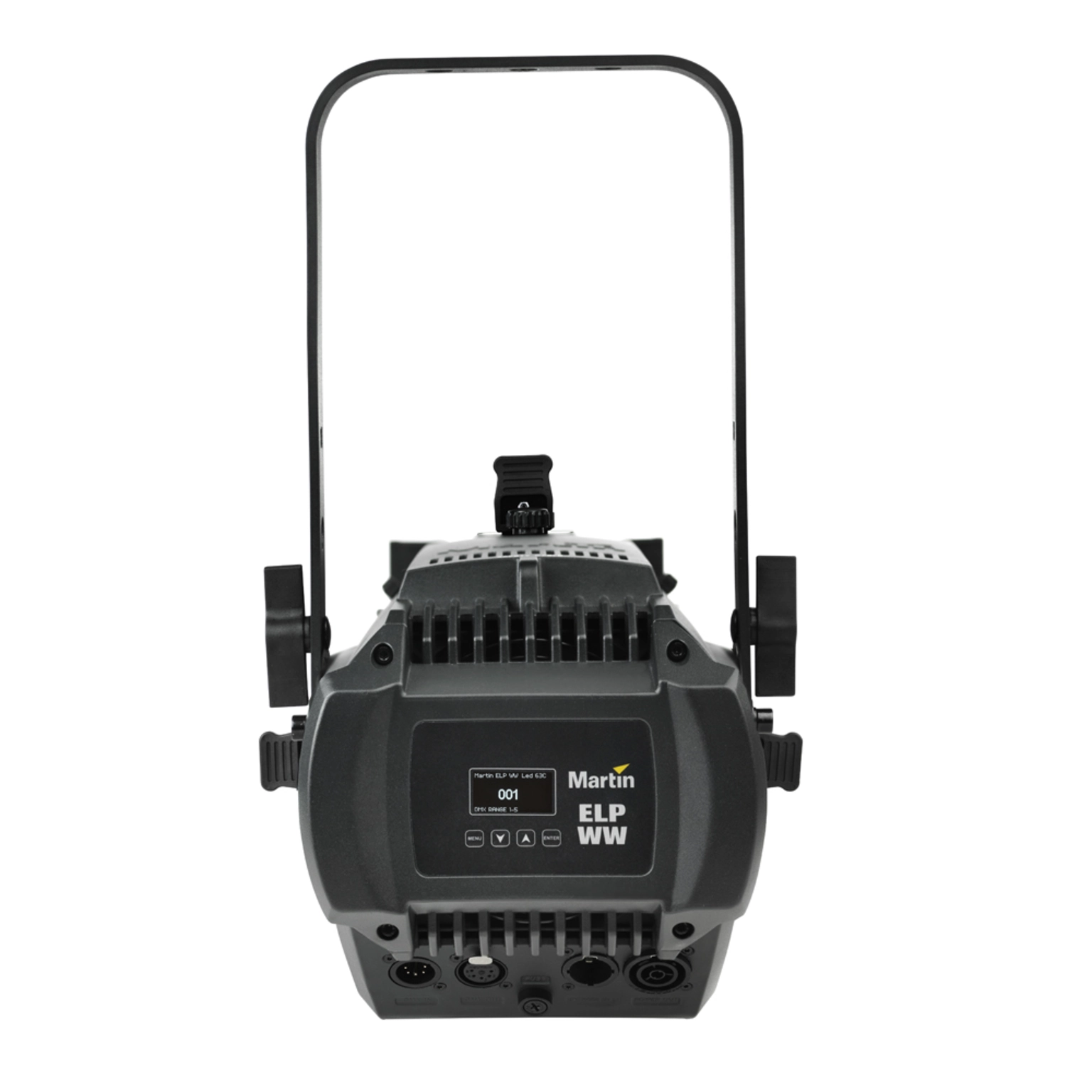

Ustawianie i adresowanie: Panel sterowania z wyświetlaczem OLED lub poprzez RDM

Sterowanie 16-bitowe: Intensywność, CTC, RGBLA

Kanały DMX: 1/10/17

PWM: 600–2400 Hz

Programowanie autonomiczne: Panel sterowania z wyświetlaczem OLED

Zgodność z DMX: USITT DMX512-A

Zgodność z RDM: ANSI/ESTA E1.20

Transceiver: Optoizolowany RS-485



OPTYKA

Źródło światła: 91 diod LED RGBAL Luxeon Rebel (19 czerwonych, 24 zielone, 12 niebieskich, 24 limonkowe, 12 bursztynowe)

Minimalna żywotność diod LED: 30 000 godzin (dla >70% strumienia świetlnego)*

Temperatura barwowa: 2000–10000 K

Opcje tubusu soczewki: 19°, 26°, 36°, 50°

Opcje tubusu soczewki zmiennoogniskowej: 15–30° i 25–50°

Binning: ścisłe binningowanie kolorów i strumienia

Kalibracja: kalibracja barwy punktu białego

*Wartość uzyskana w warunkach testowych producenta



DANE FOTOMETRYCZNE

Strumień świetlny silnika świetlnego: 20 000 lumenów

Tryb wysokiej mocy (High Output)

Strumień świetlny oprawy: 6900 lumenów

CRI (współczynnik oddawania barw): >85

CQS (skala jakości barwy): >90

TM-30 Rf (wskaźnik wierności IES TM-30-15): >84

TM-30 Rg (wskaźnik gamutu IES TM-30-15): >111

TLCI (wskaźnik spójności oświetlenia telewizyjnego): >85

CCT: 5500 K (+/- 250 K)

Tryb wysokiej jakości (High Quality)

Strumień świetlny oprawy: 5900 lumenów

CRI (współczynnik oddawania barw): >90

CQS (skala jakości barwy): >87

TM-30 Rf (wskaźnik wierności IES TM-30-15): >84

TM-30 Rg (IES TM-30-15 Gamut Index): >106

TLCI (wskaźnik spójności oświetlenia telewizyjnego): >87

CCT: 6000 K (+/- 250 K)



* Wszystkie dane fotometryczne zmierzone w stanie ustalonym (30 minut rozgrzewania) w temperaturze otoczenia 25°C.



KONSTRUKCJA

Obudowa: odlew aluminiowy

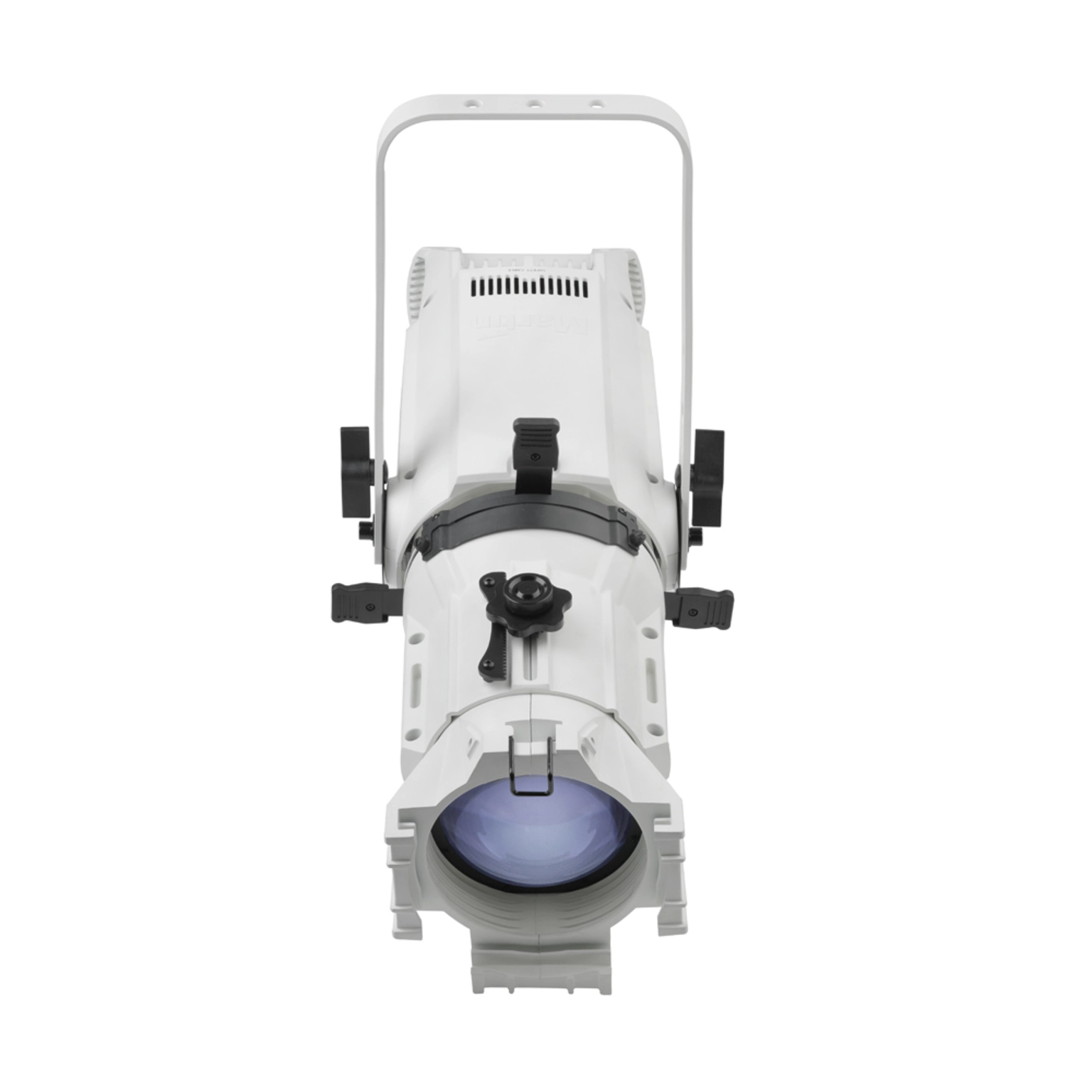

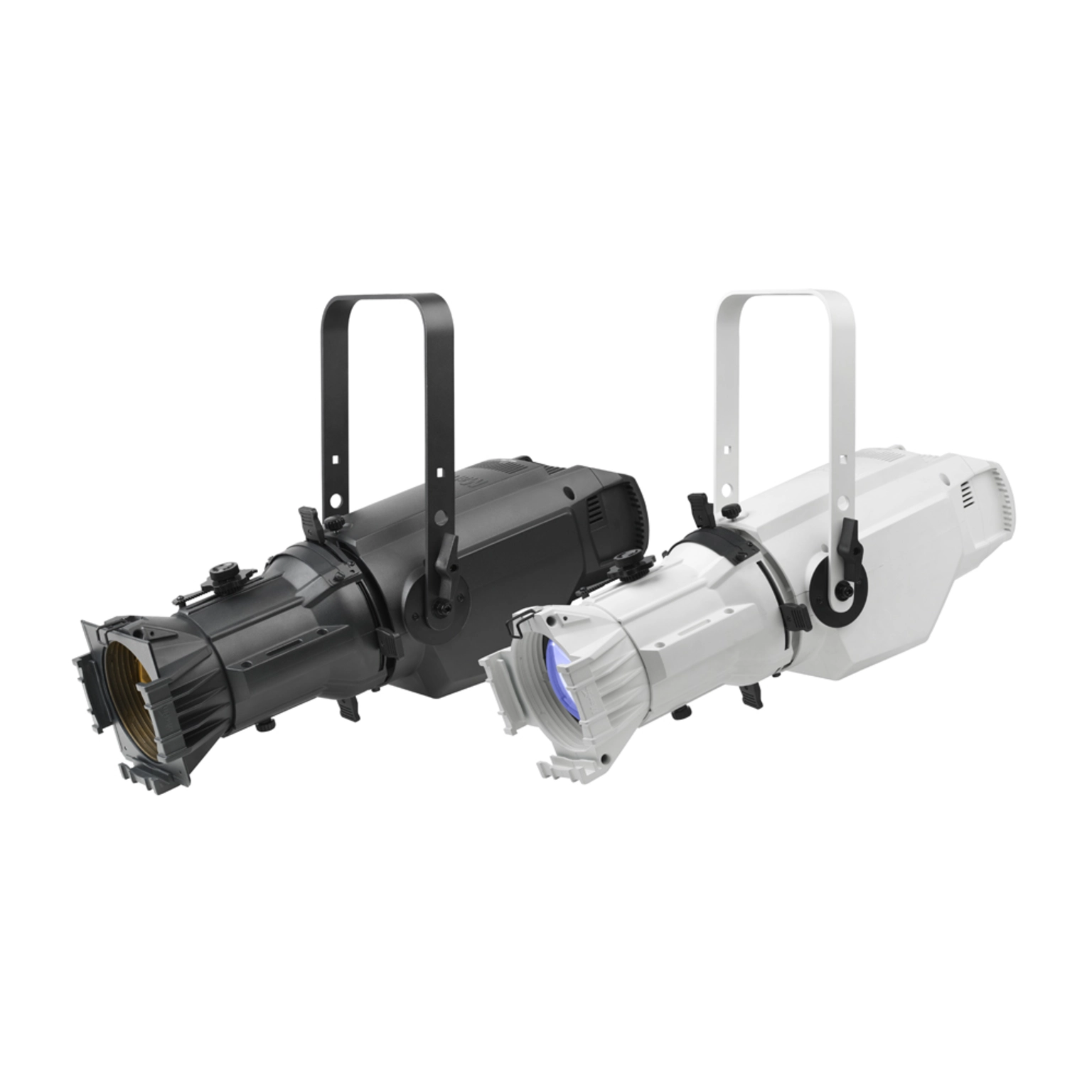

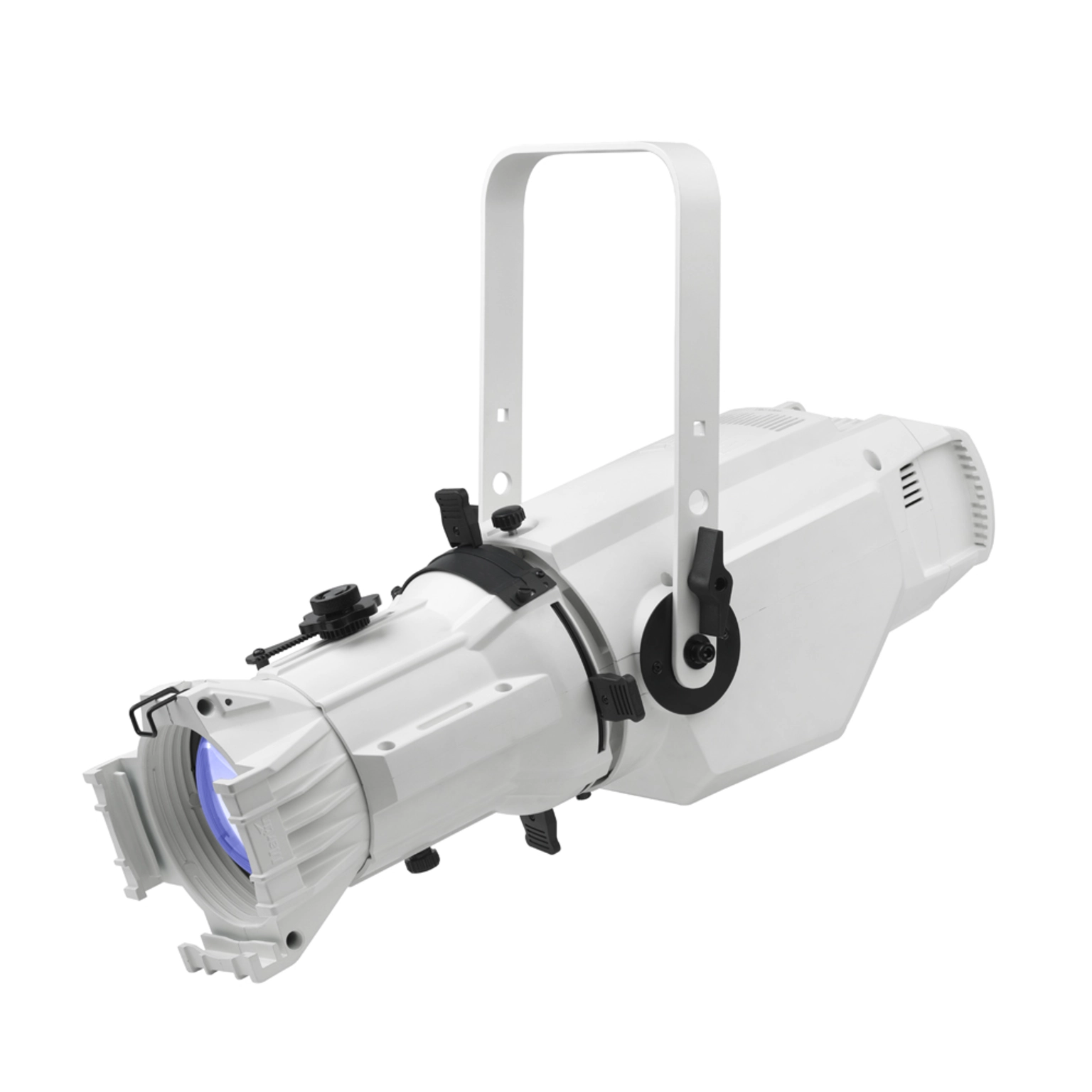

Kolor: czarny lub biały

Stopień ochrony: IP20



GOBO I RAMKA KOLORU

Rozmiar gobo: rozmiar A, średnica zewnętrzna 100 mm, obraz 75 mm*, rozmiar B, średnica zewnętrzna 86 mm, obraz 64,5 mm*

Rozmiar ramki kolorowej: 159 x 159 mm

*Uchwyt gobo nie wchodzi w skład zestawu



INSTALACJA

Montaż: Regulowany uchwyt

Lokalizacja: Tylko do użytku wewnątrz pomieszczeń

Orientacja: Dowolna

Minimalna odległość od materiałów palnych: 0,2 m

Minimalna odległość od powierzchni oświetlonych: 0,5 m



POŁĄCZENIA

Zasilanie prądem przemiennym, wejście/wyjście: Neutrik PowerCON TRUE1

Wejście/wyjście danych DMX i RDM: 5-pinowe złącze XLR z blokadą



ZASILANIE

Zasilanie prądem przemiennym: 100–240 V AC nominalnie, 50/60 Hz

Zasilacz: elektroniczny przełączalny z automatycznym wyborem zakresu

Typowy prąd rozruchowy RMS w połowie cyklu przy 230 V, 50 Hz: 15,0 A

Współczynnik mocy: 0,99 przy 110 V, 0,96 przy 208 V, 0,95 przy 230 V / 240 V

Typowy pobór prądu: 2,4 A przy 110 V, 1,3 A przy 208 V / 230 V, 1,1 A przy 240 V *

Pobór mocy

Typowy: 259 W *

W stanie spoczynku: 5 W *

* Pomiary wykonane przy napięciu nominalnym. Dopuszczalne odchylenie +/- 10%.

Typowy: pełna moc wyjściowa biała, brak ruchomych elementów, regulowana prędkość wentylatora.

W stanie spoczynku: brak mocy wyjściowej, brak ruchomych elementów, regulowana prędkość wentylatora.



TERMICZNE

Chłodzenie: wymuszony obieg powietrza (regulowana temperatura, niski poziom hałasu)

Maksymalna temperatura otoczenia (Ta max.): 40° C

Minimalna temperatura otoczenia (Ta min.): 0° C

Całkowite rozpraszanie ciepła (obliczone, +/- 10%): 1000 BTU/godz. (przy pełnej intensywności, pełna biel)



ŚRODOWISKO

RoHS: zgodny

REACH: zgodny

WEEE: zgodny

Proposition 65: zgodny

Skuteczność (maksymalna wydajność): 28 lm/W

LWR*: 896 lm/kg

* LWR = stosunek strumienia świetlnego do masy



CERTYFIKATY

Globalna certyfikacja CB/IECEE: IEC 60598-2-17 (IEC 60598-1)

Bezpieczeństwo UE: EN 60598-2-17 (EN 60598-1), EN 62471, EN 62493

EMC UE: EN 55015; EN 55032; EN 55103-2; EN 61000-3-2,-3; EN 61547

Bezpieczeństwo w USA: UL 1573

EMC w USA: FCC część 15 klasa B

Bezpieczeństwo w Kanadzie: CSA C22.2 nr 166

EMC w Kanadzie: ICES-003 klasa B, ICES-005 klasa B

Australia/Nowa Zelandia: RCM



ELEMENTY W ZESTAWIE

Kabel zasilający (0,75 mm2, 18 AWG), nieizolowane końcówki do Neutrik TRUE1 NAC3FX-W (żeńskie), 1,5 m

Wspornik montażowy

Instrukcja obsługi
