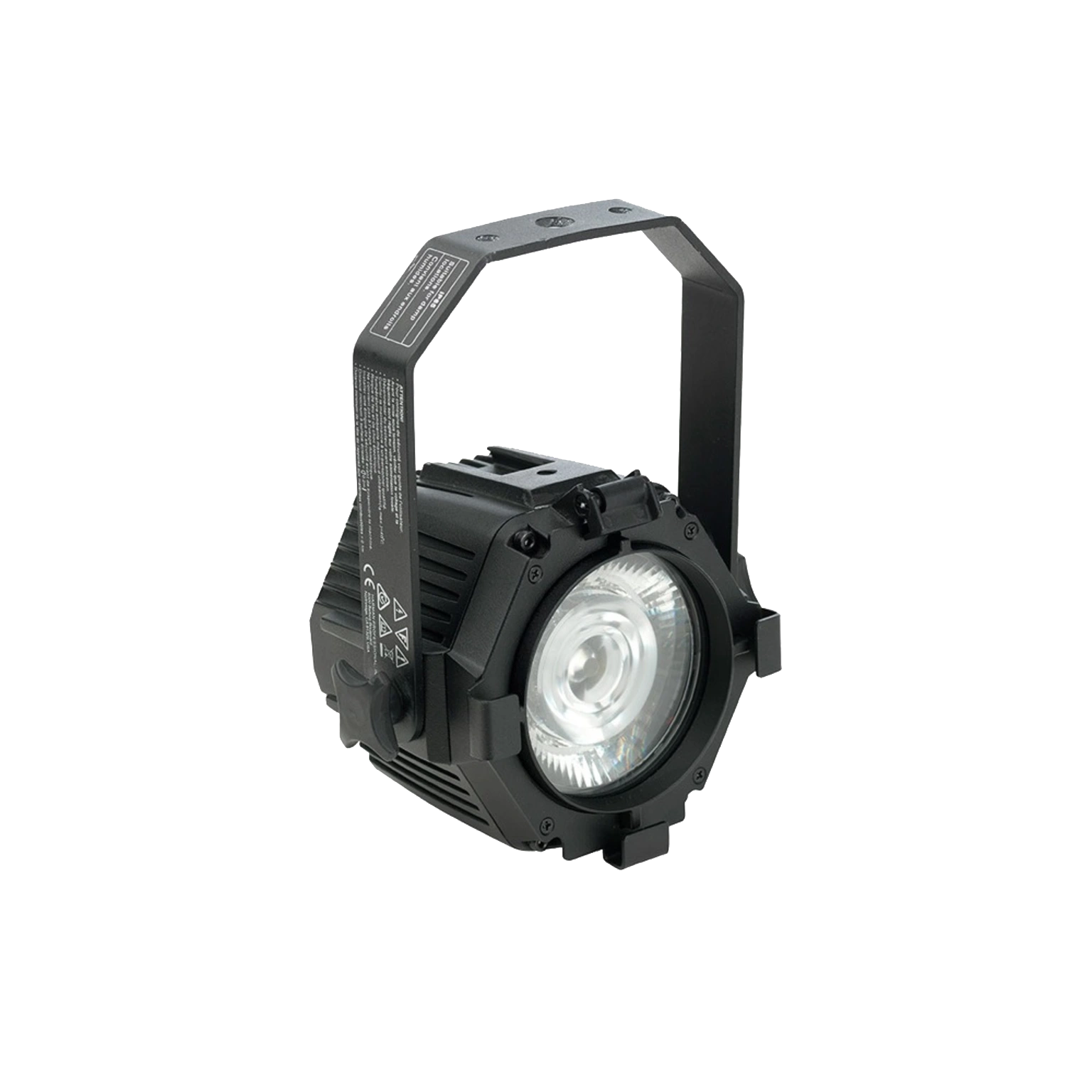

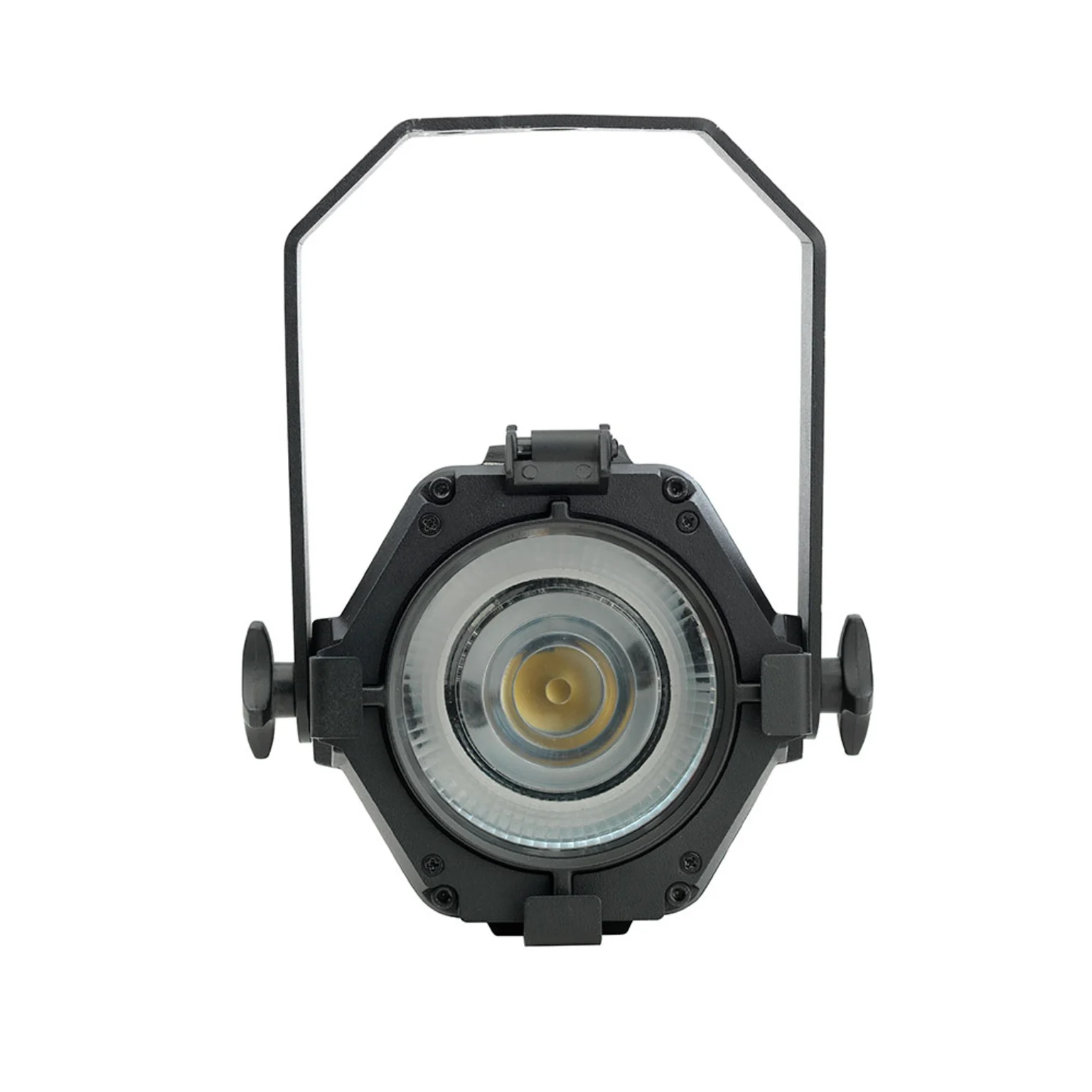

Martin VDO Atomic Dot WRM to hybrydowa oprawa oświetleniowo-wideo (dostępna także w wariancie o temperaturze barwowej CLD – zimna biel), łącząca w sobie funkcje małego blindera, kompaktowego stroboskopu, piksela wideo oraz niewielkiego spotlightu.

Połączenie wideo-sterowanego podświetlenia Aura oraz jasnego punktowego blindera/stroba w jednej oprawie daje projektantom oświetlenia znacznie większe możliwości twórcze i pozwala osiągać mocniejszy efekt sceniczny niż kiedykolwiek wcześniej. Kompaktowa konstrukcja umożliwia instalację VDO Atomic Dot praktycznie w dowolnym miejscu oraz stosowanie dużej liczby urządzeń w konfiguracji.

Zintegrowana obsługa P3, DMX, Art-Net oraz sACN eliminuje konieczność używania dodatkowych interfejsów, a wbudowane P3 ułatwia pixel mapping oraz wykorzystanie oprawy jako blinder/strobe sterowanego sygnałem wideo.

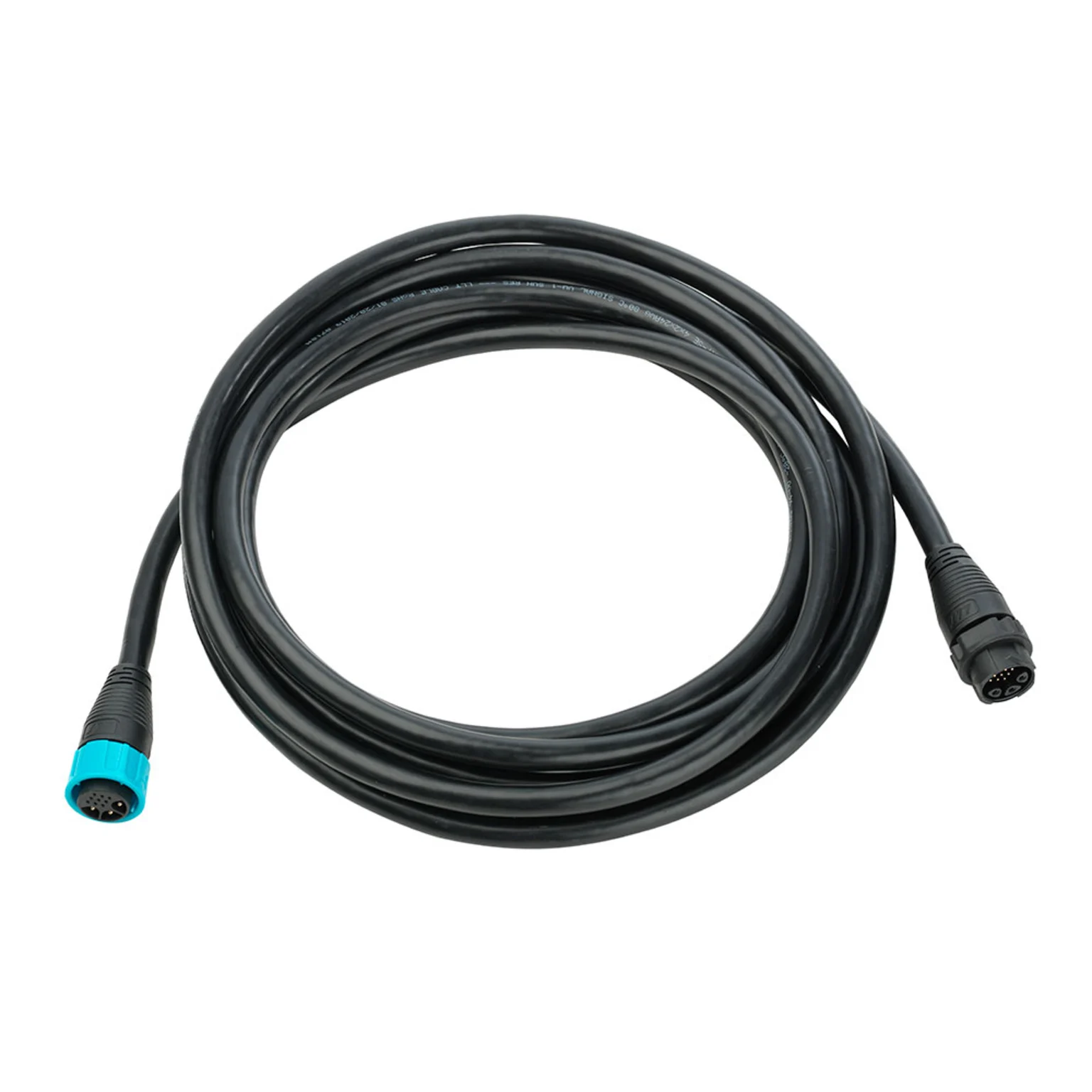

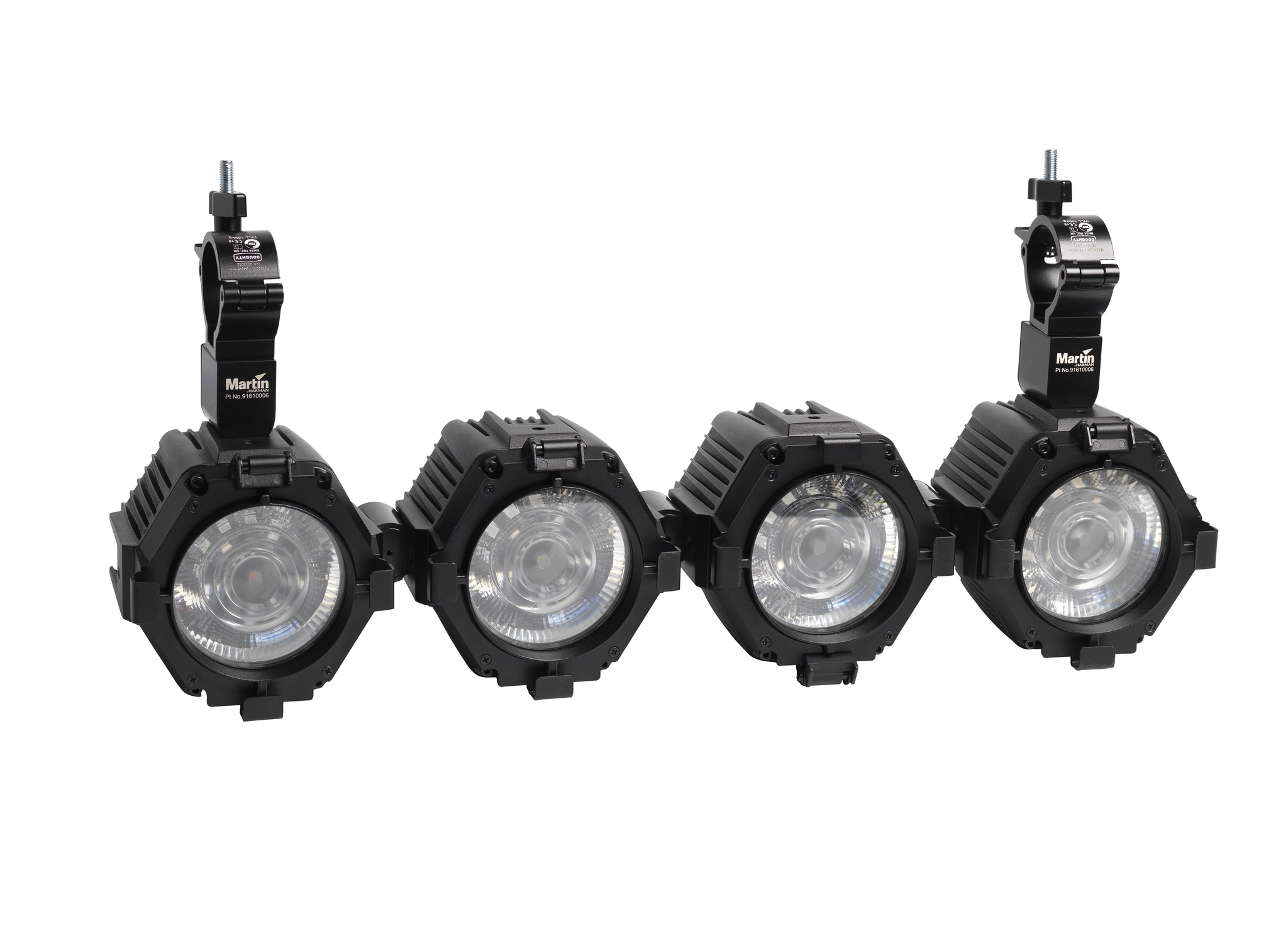

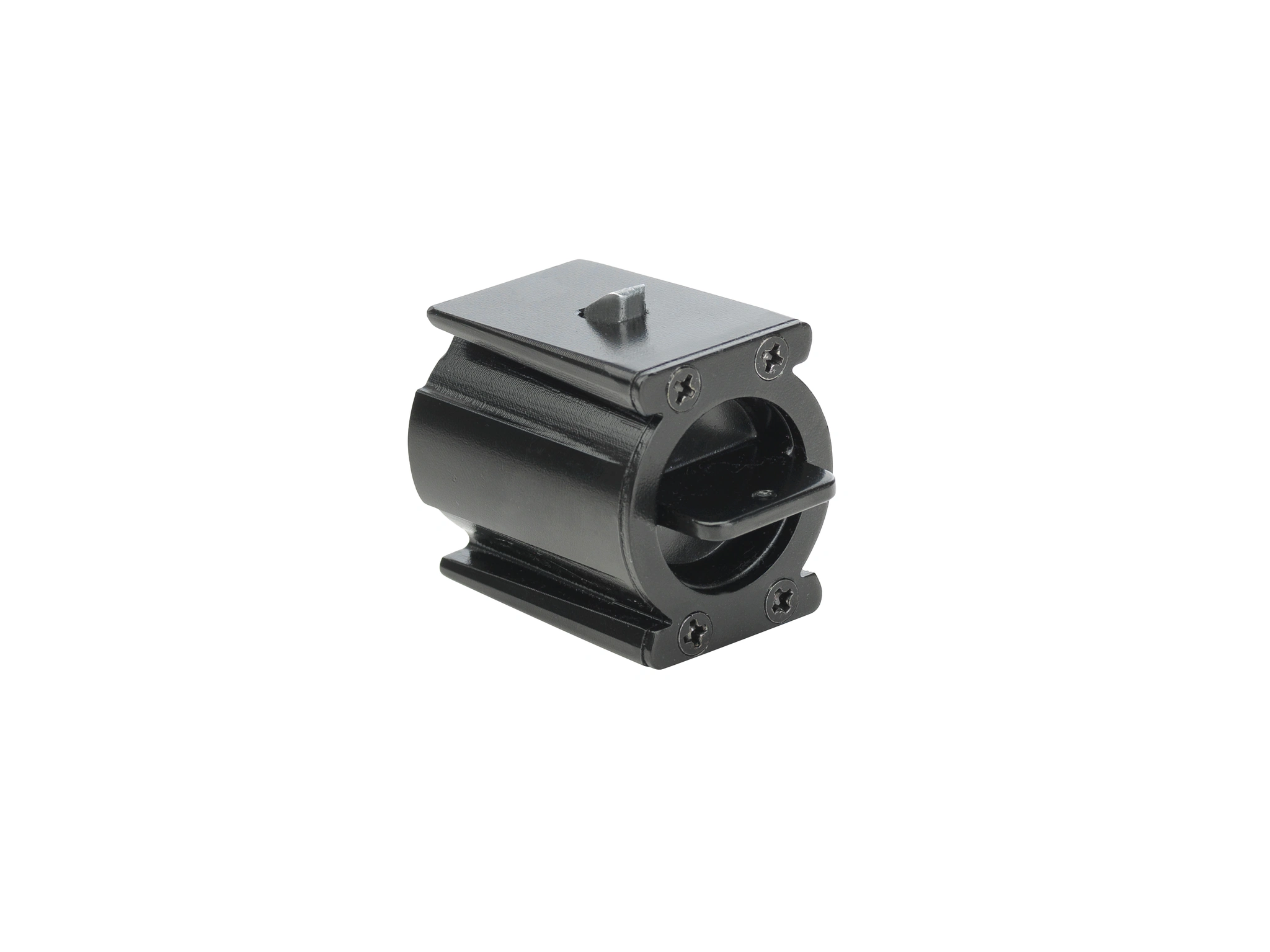

Zintegrowany VDO Grid Mount System pozwala łączyć wiele VDO Atomic Dot w belki, matryce lub dowolne kreatywne układy. Przewód PDE, przenoszący DMX, Art-Net, sACN i P3, dodatkowo przyspiesza i upraszcza okablowanie.

VDO Atomic Dot to idealne rozwiązanie dla firm rentalowych oraz projektantów oświetlenia pracujących przy trasach koncertowych, programach telewizyjnych, a także doskonale sprawdza się w realizacjach korporacyjnych i w klubach muzycznych klasy premium.

CECHY

• Ciepłobiały (2700 K) reflektor typu beam/blinder/strobe/eye-candy
• 2850 lumenów w trybie boost/strobe
• 1400 lumenów w trybie ciągłym
• Kąt wiązki: 11°
• Kąt świecenia (field angle): 22°

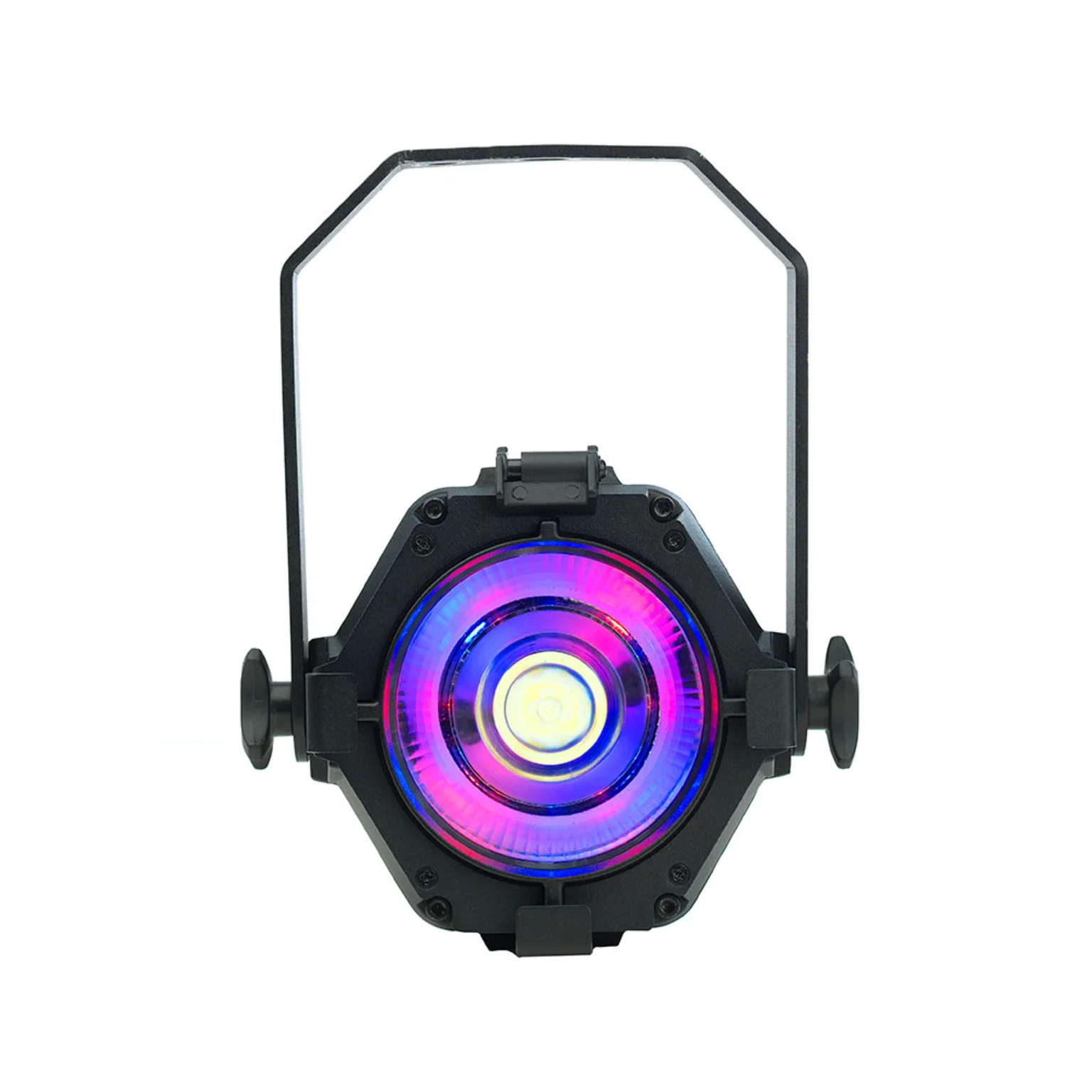

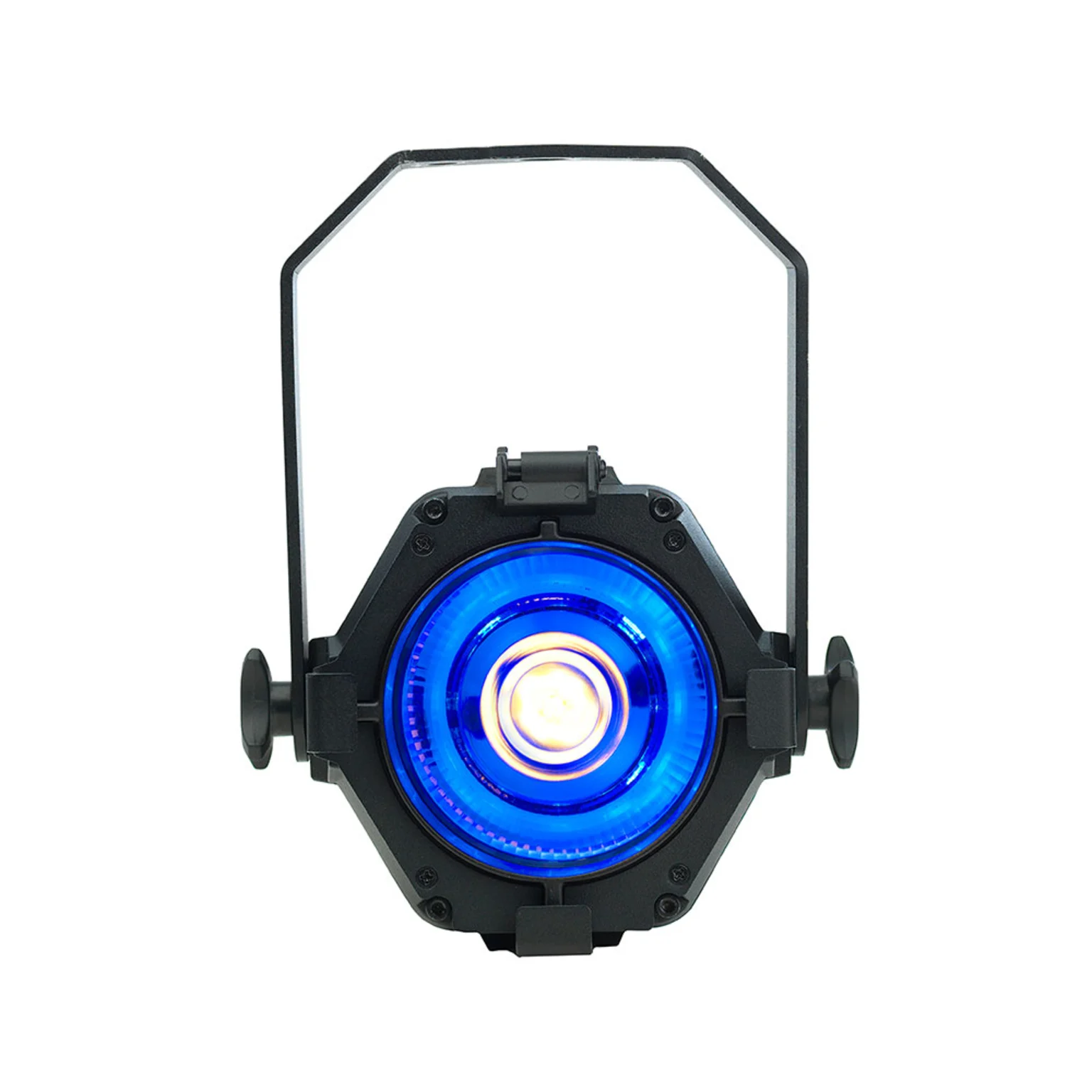

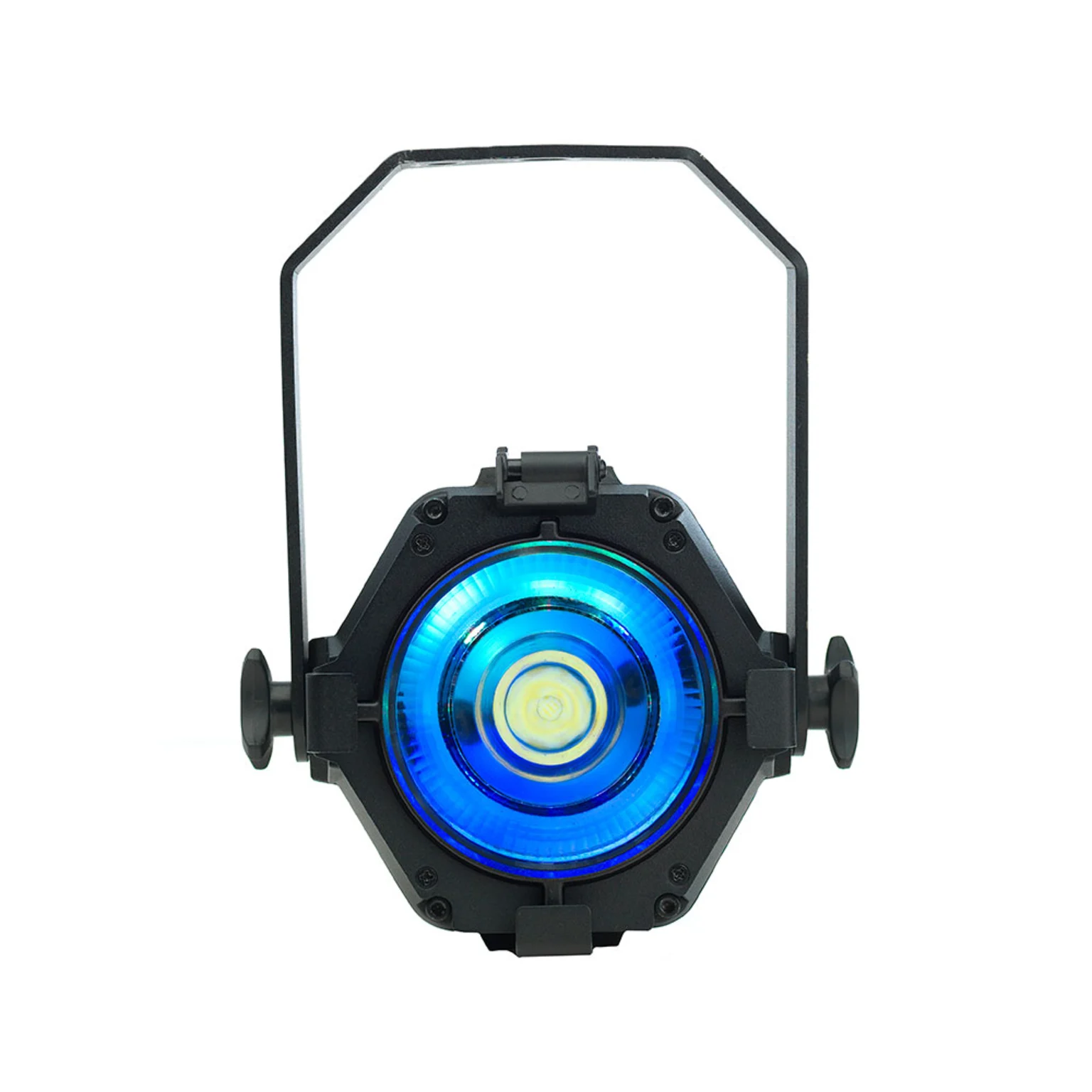

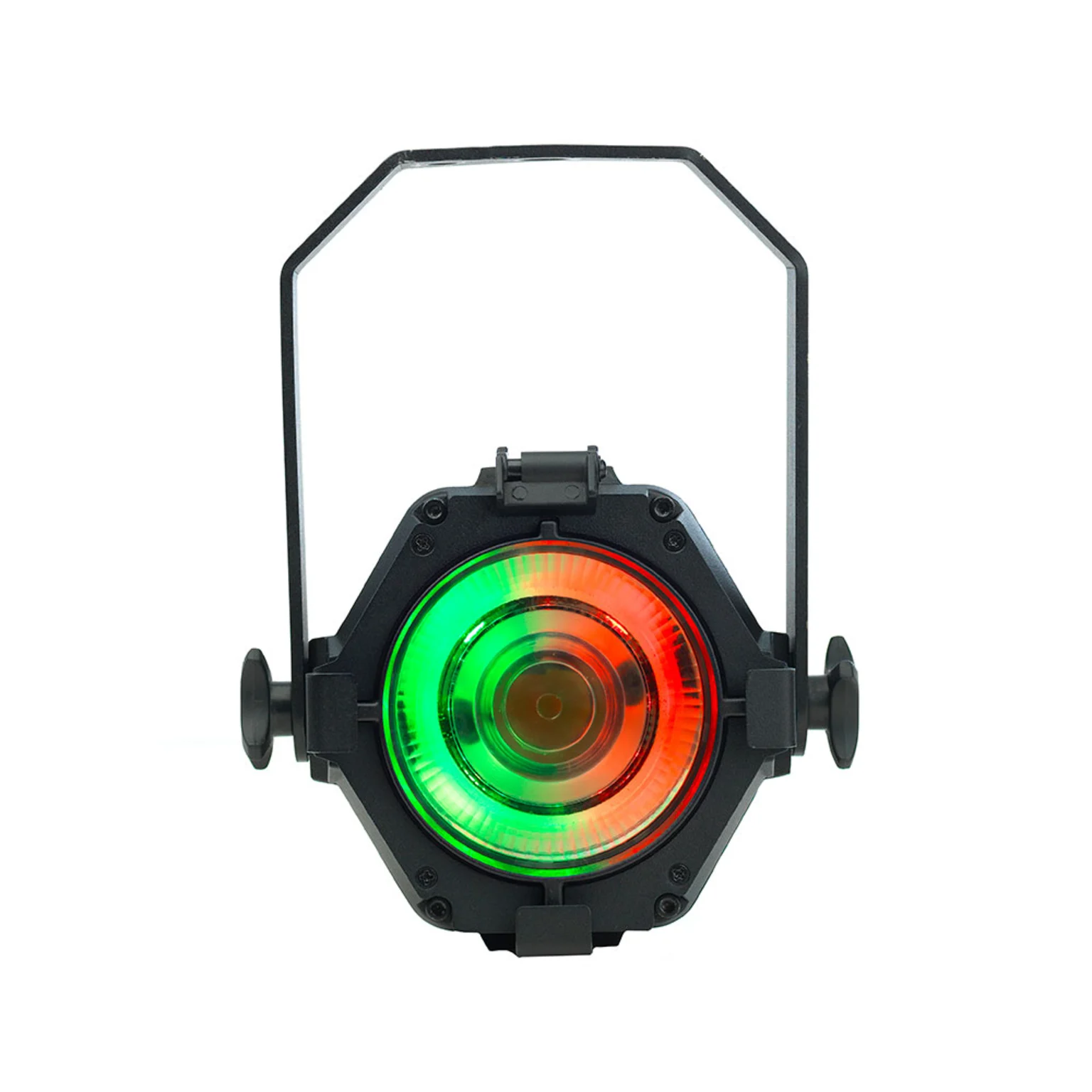

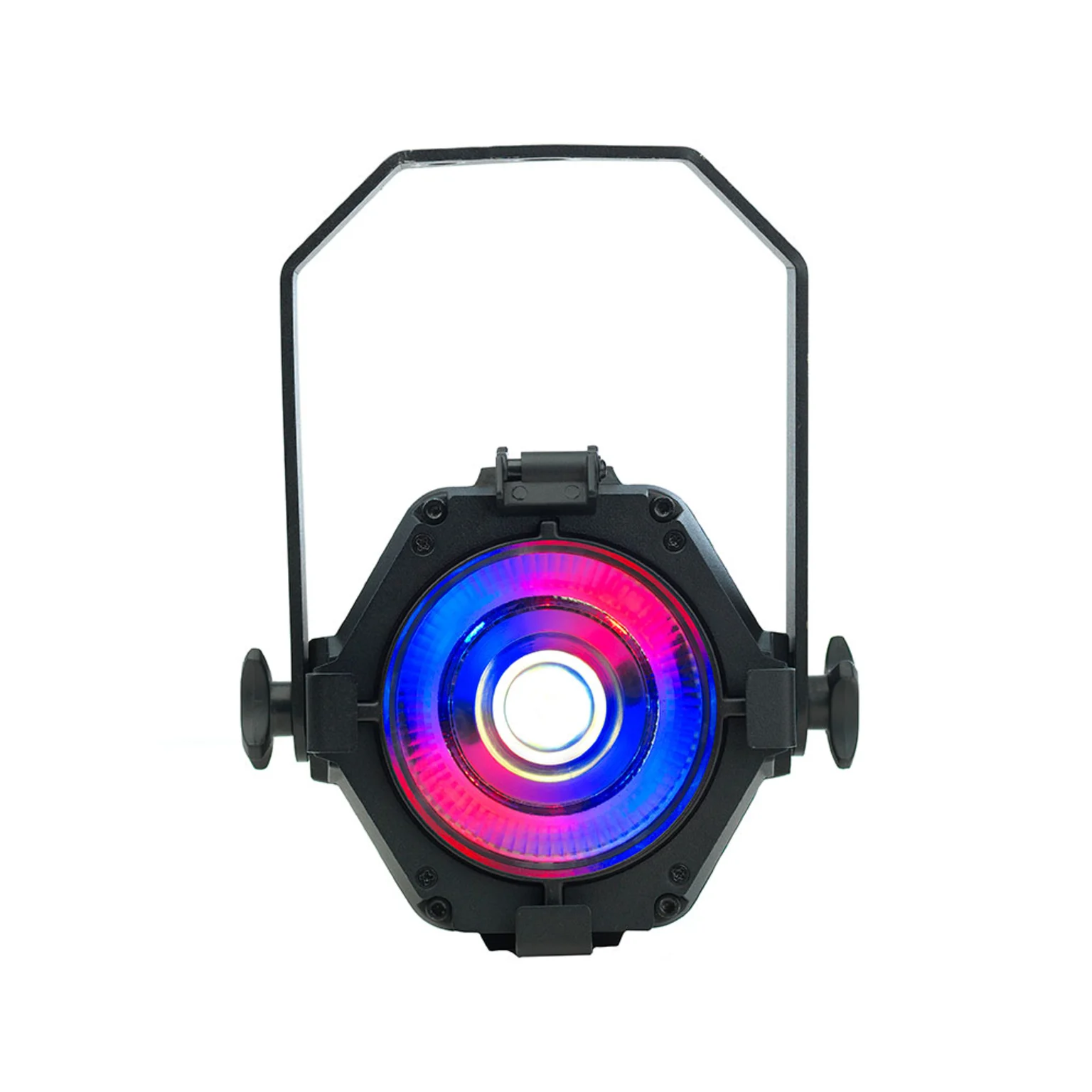

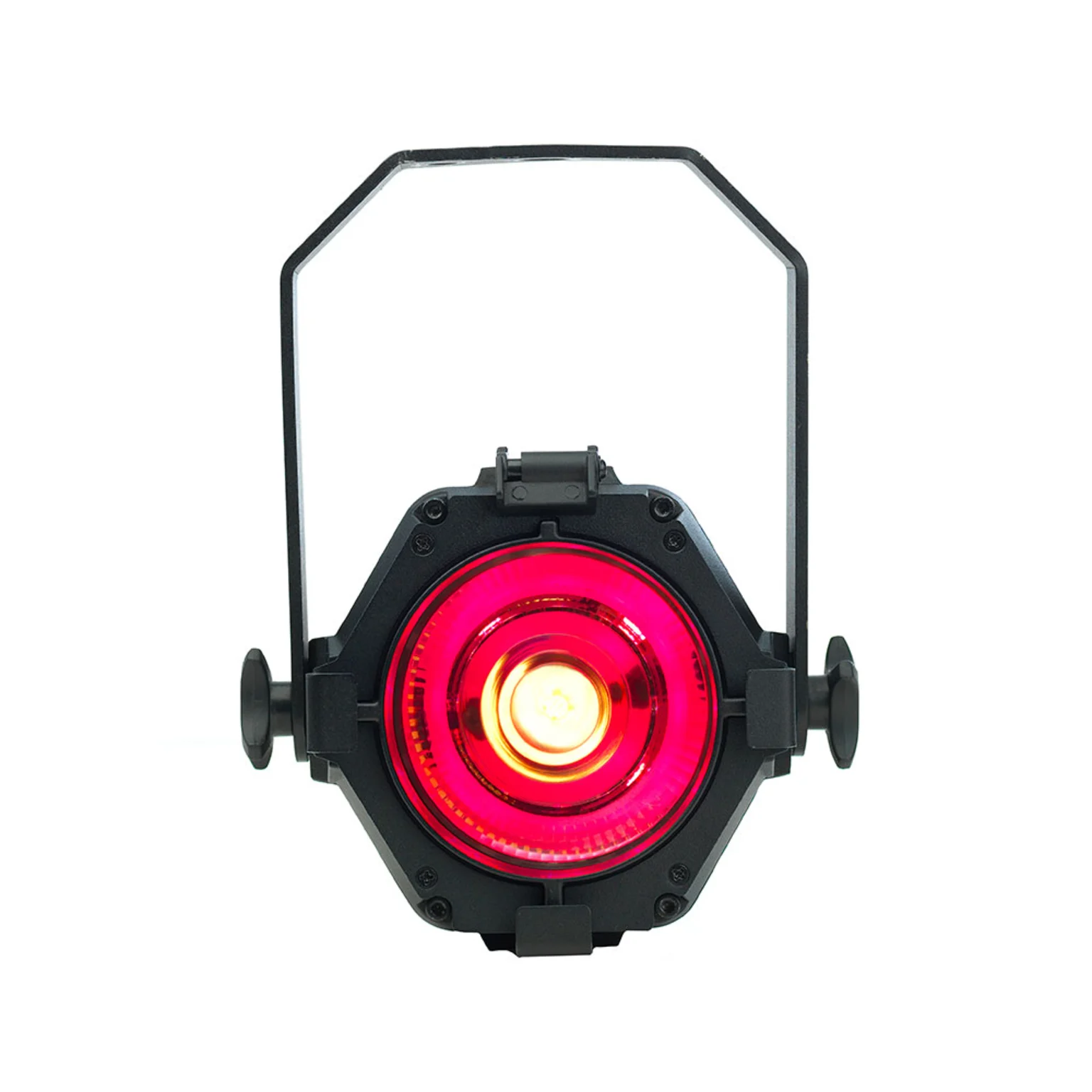

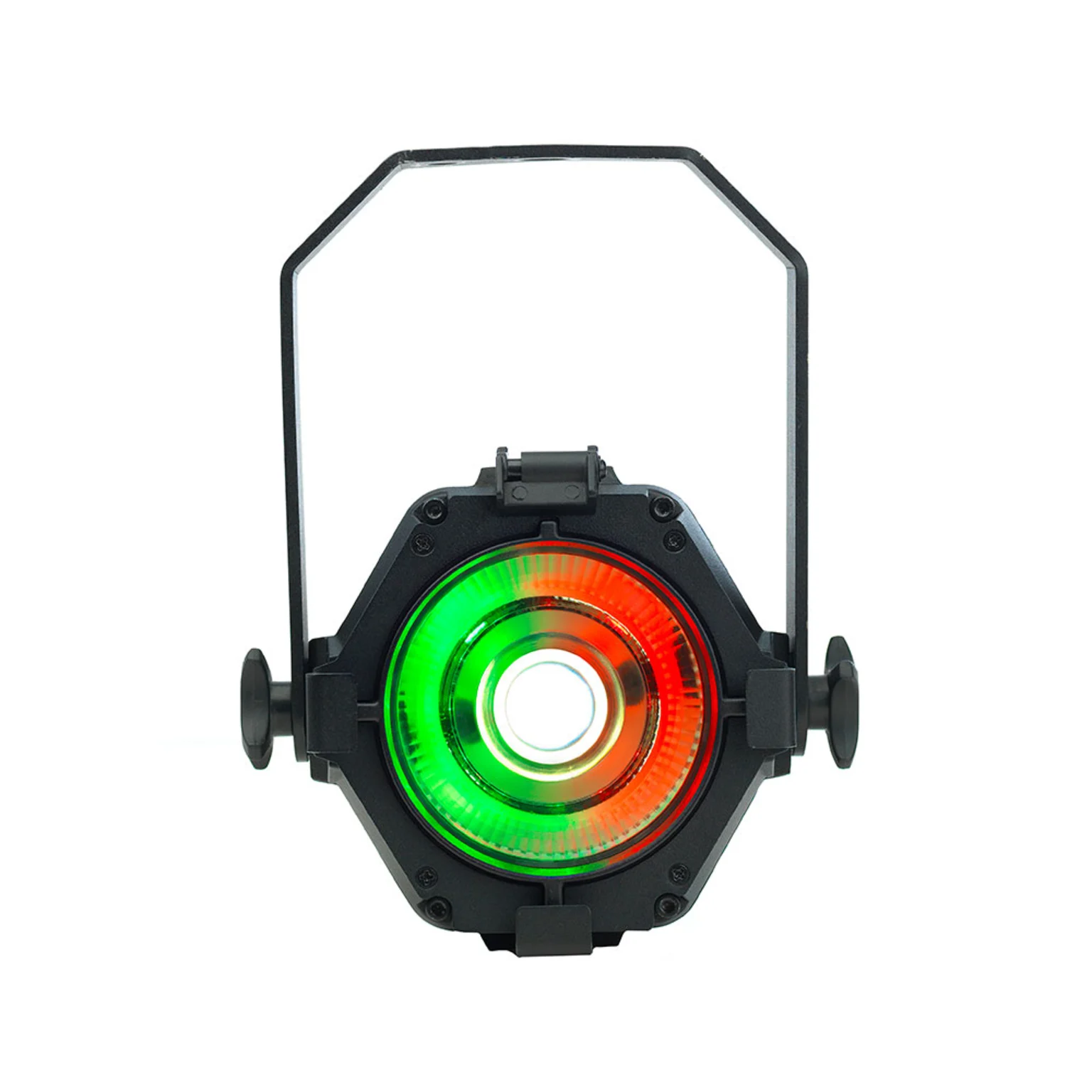

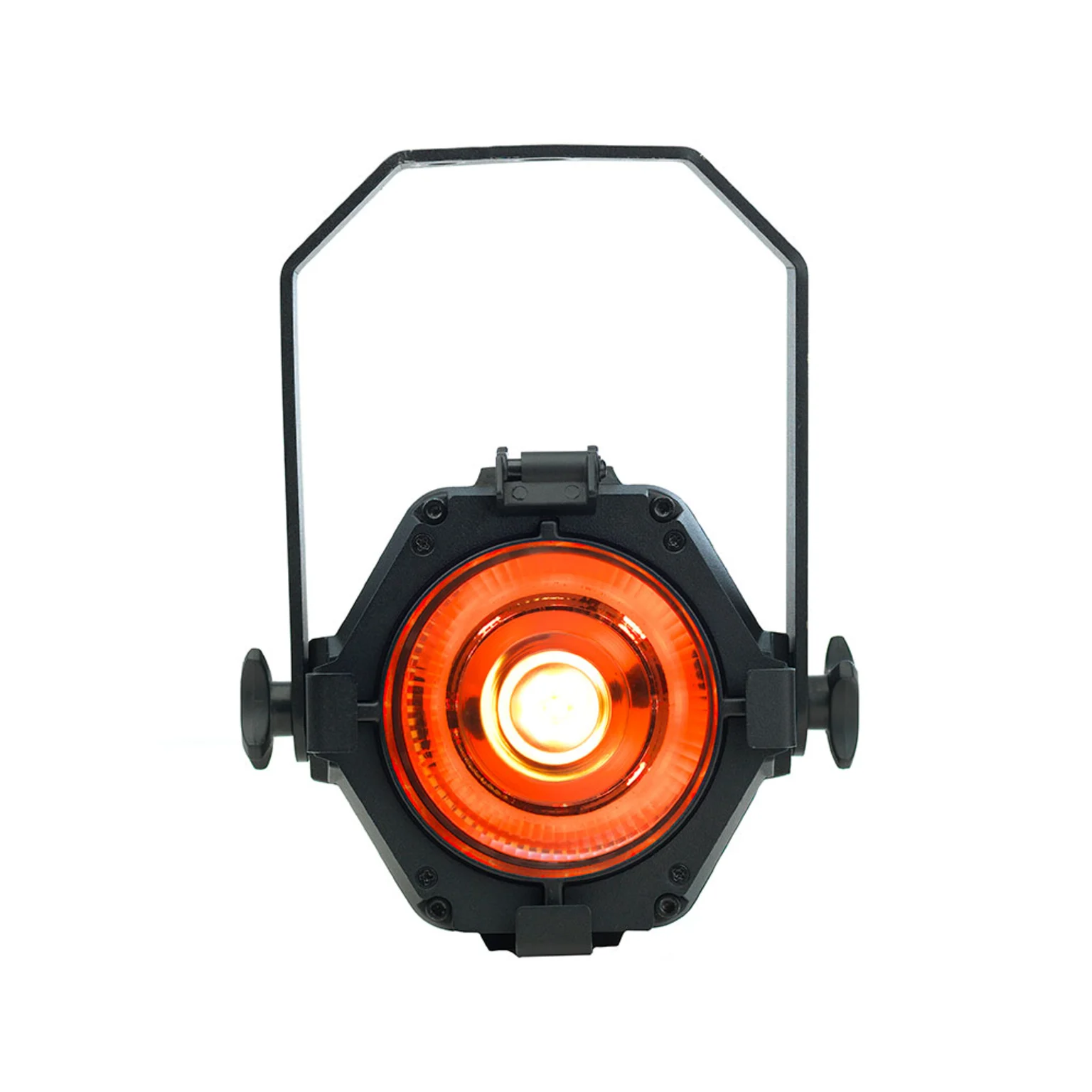

• Aura-backlight RGB z indywidualną kontrolą pikseli
• Kompaktowa konstrukcja
• Wbudowany zasilacz (100–240 V)

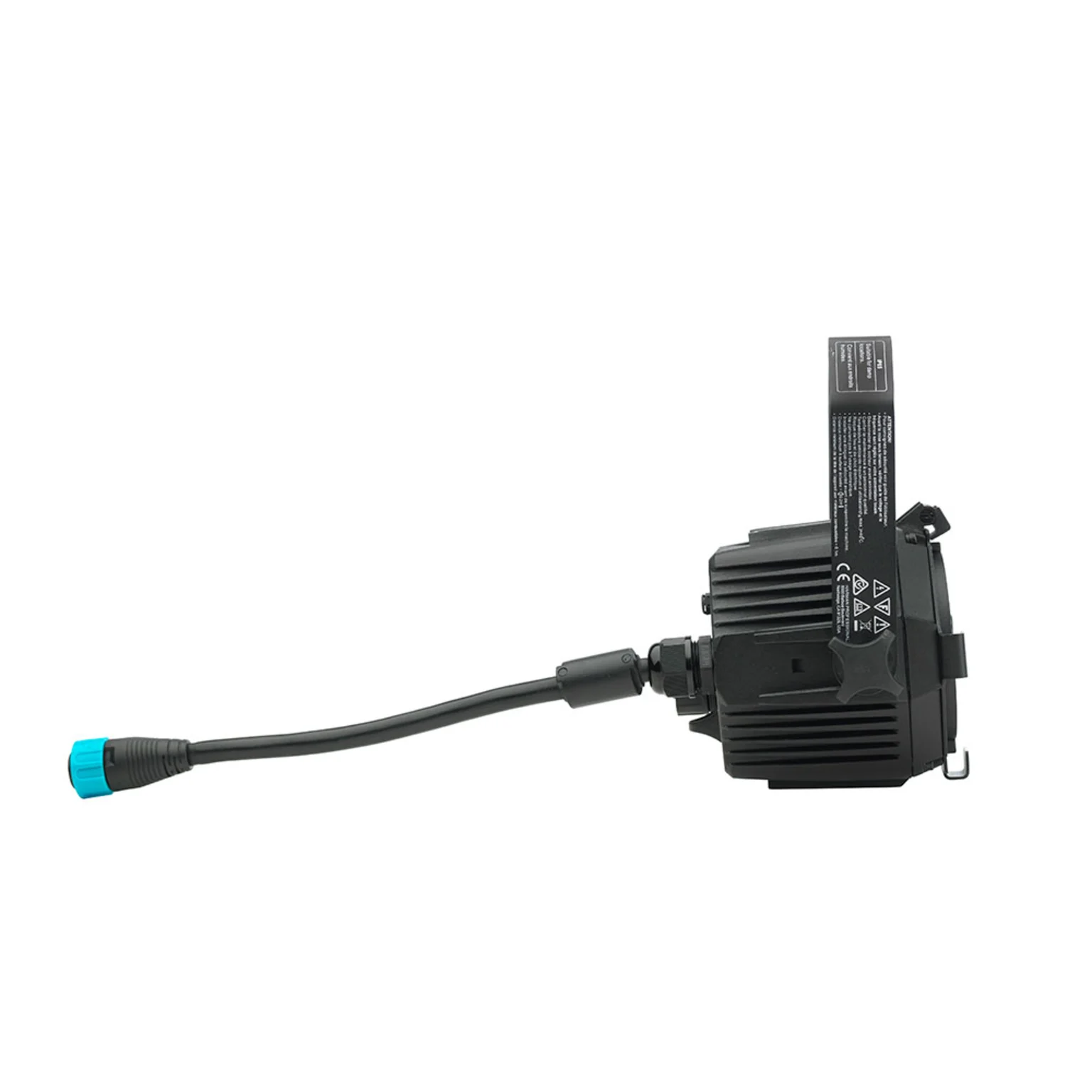

• Złącza zasilania i danych IN & THRU przez przewód hybrydowy (system PDE)
• Zgodność z P3, DMX, Art-Net i sACN
• Wbudowane efekty pikselowe dla backlightu i wiązki

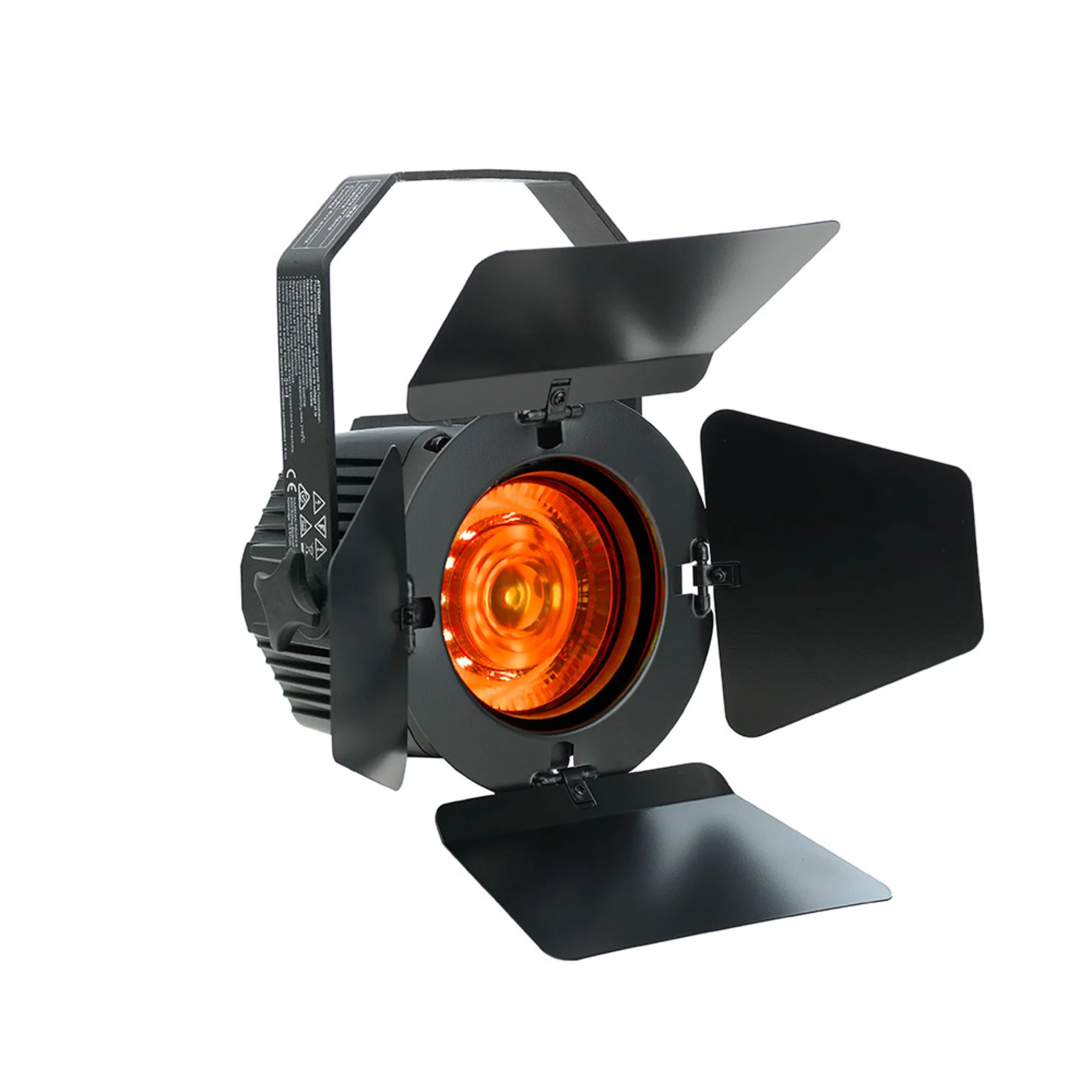

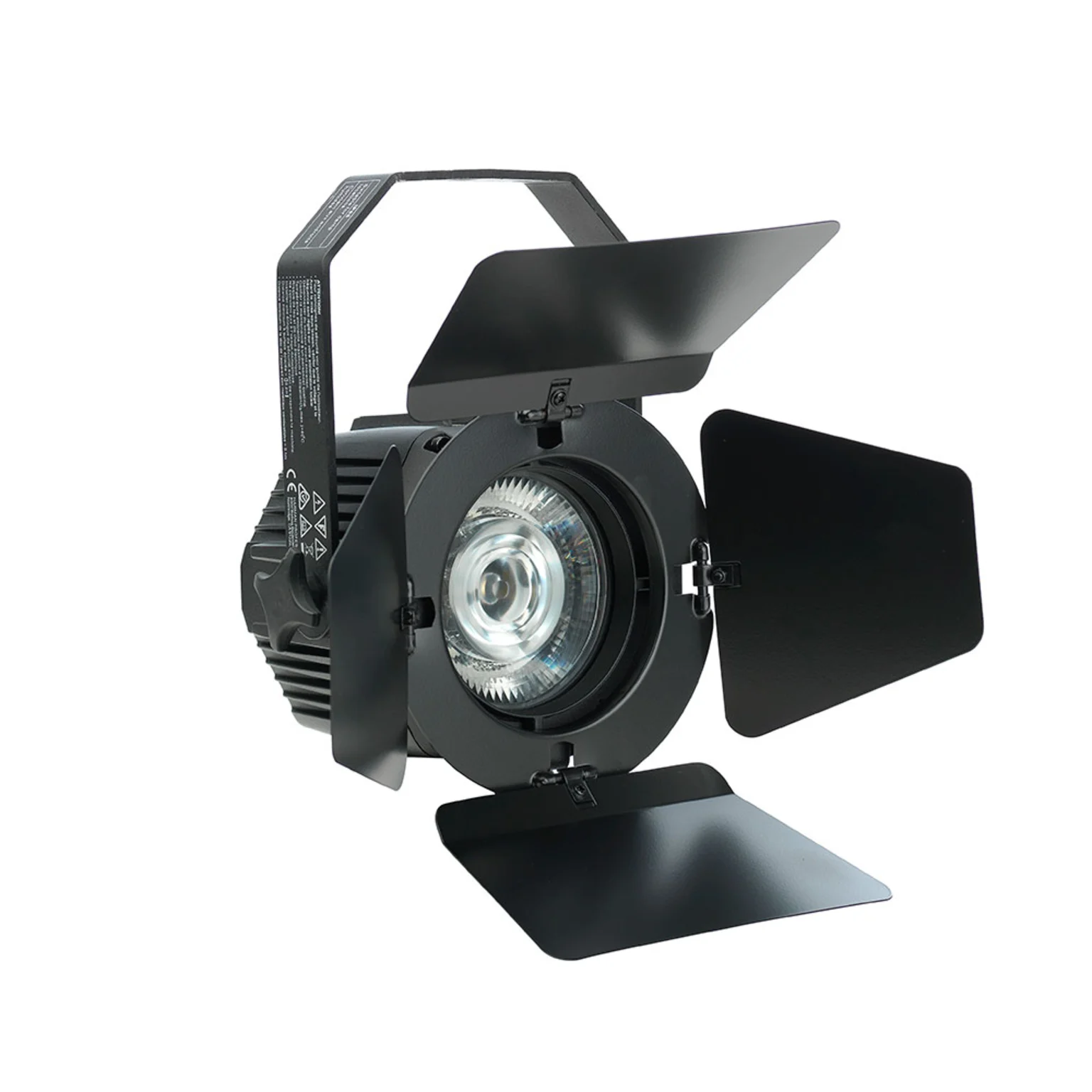

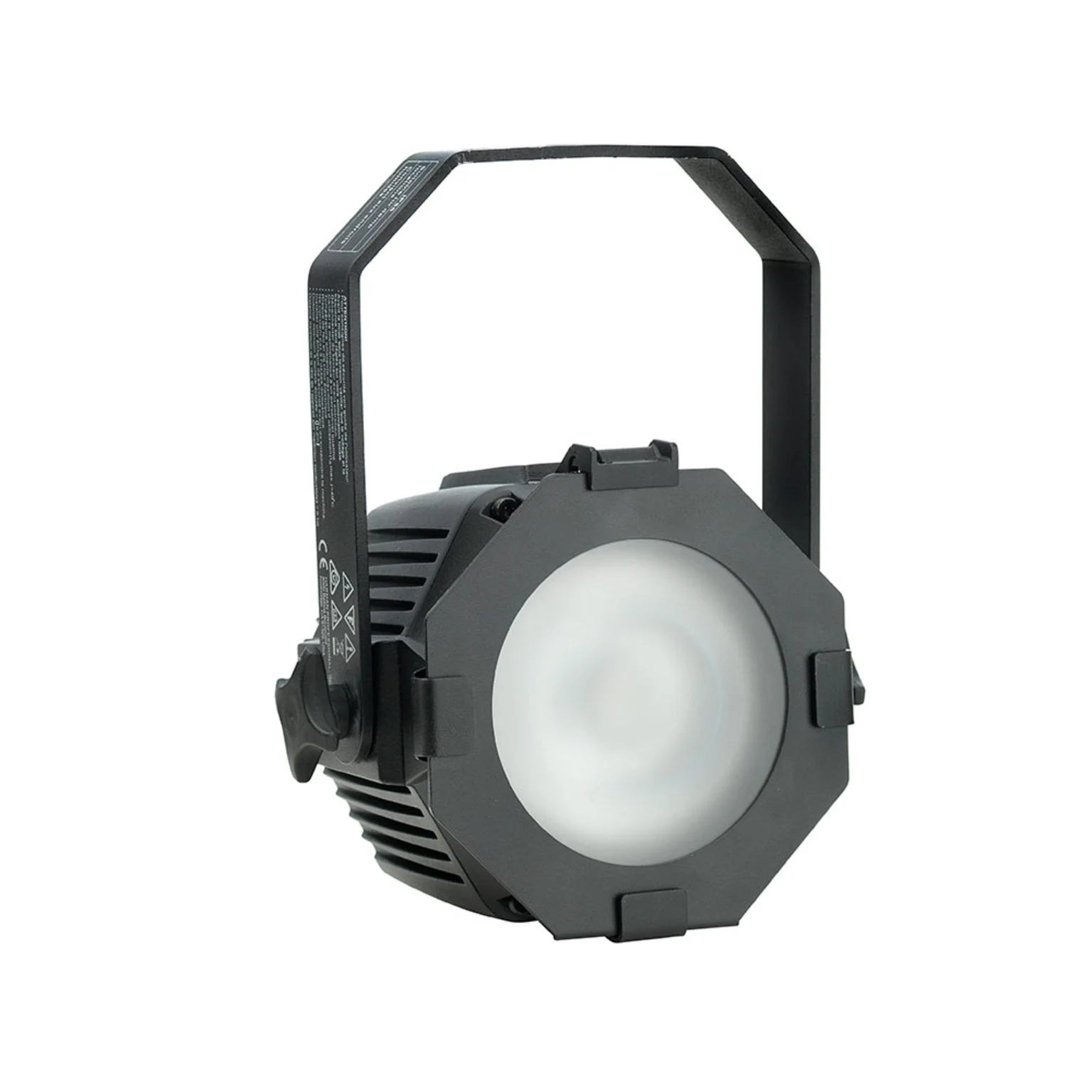

• Uchwyt na akcesoria frontowe (barndoor, dyfuzor / soczewka)

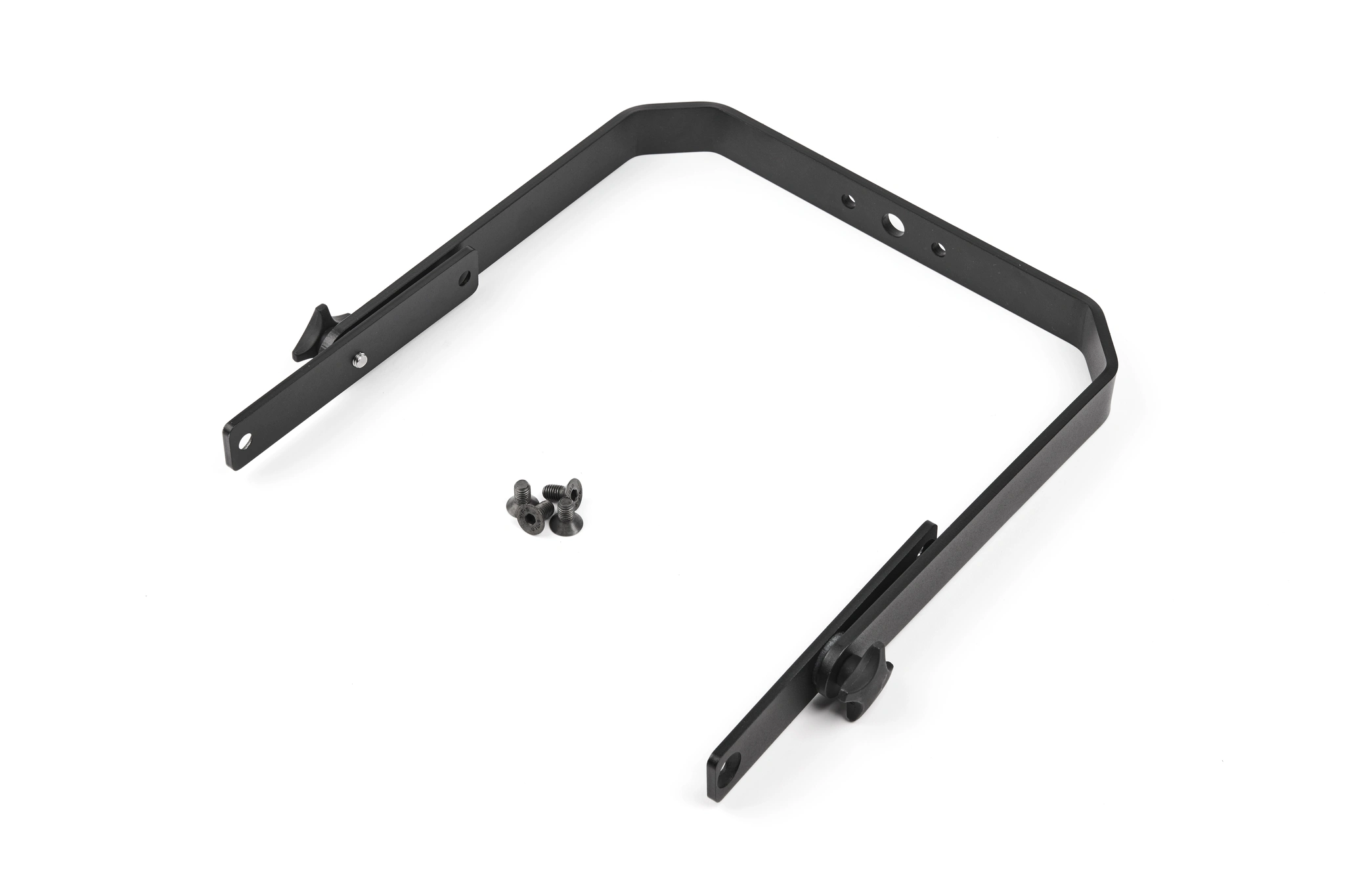

• Odłączany jarzmo-uchwyt

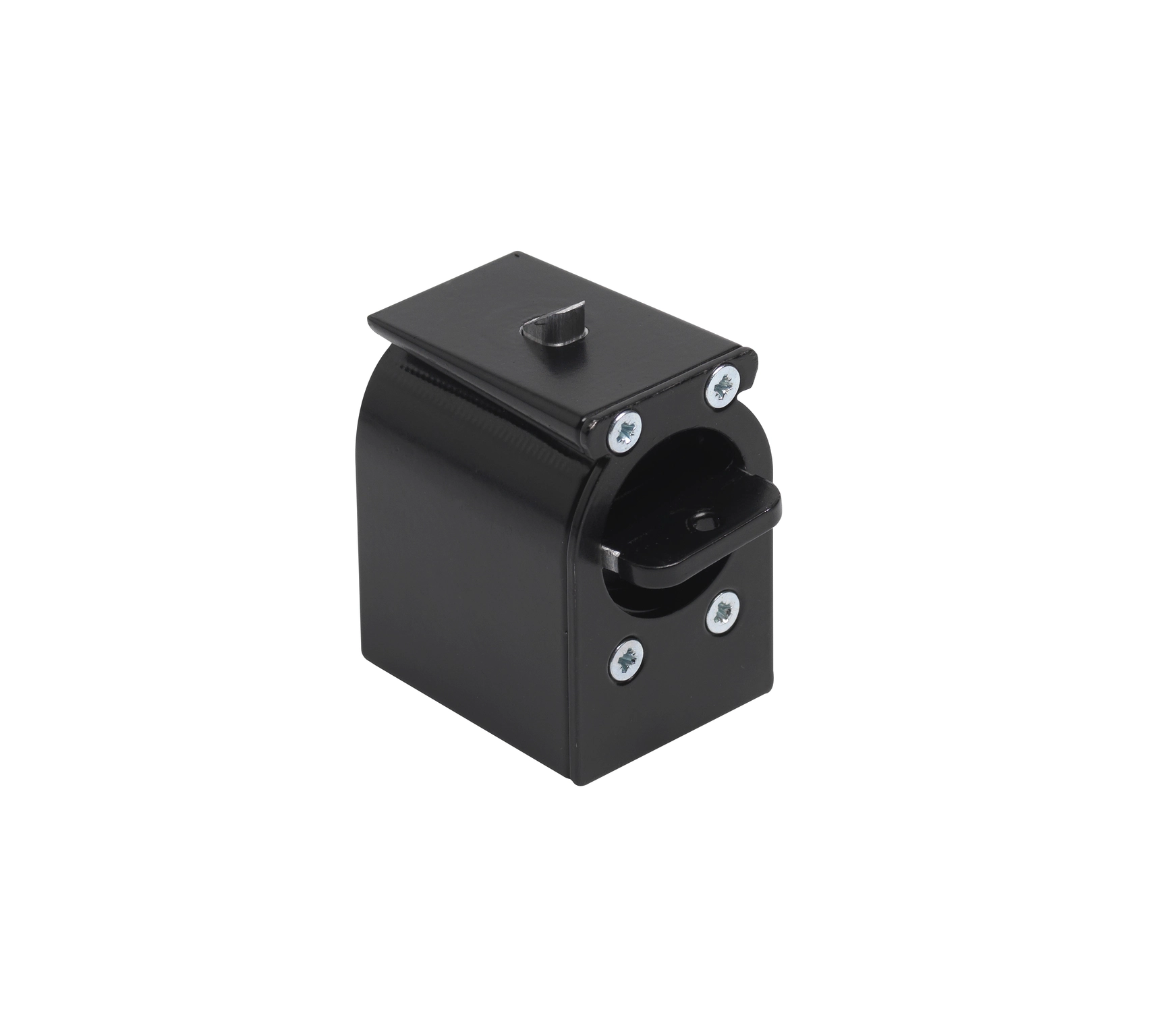

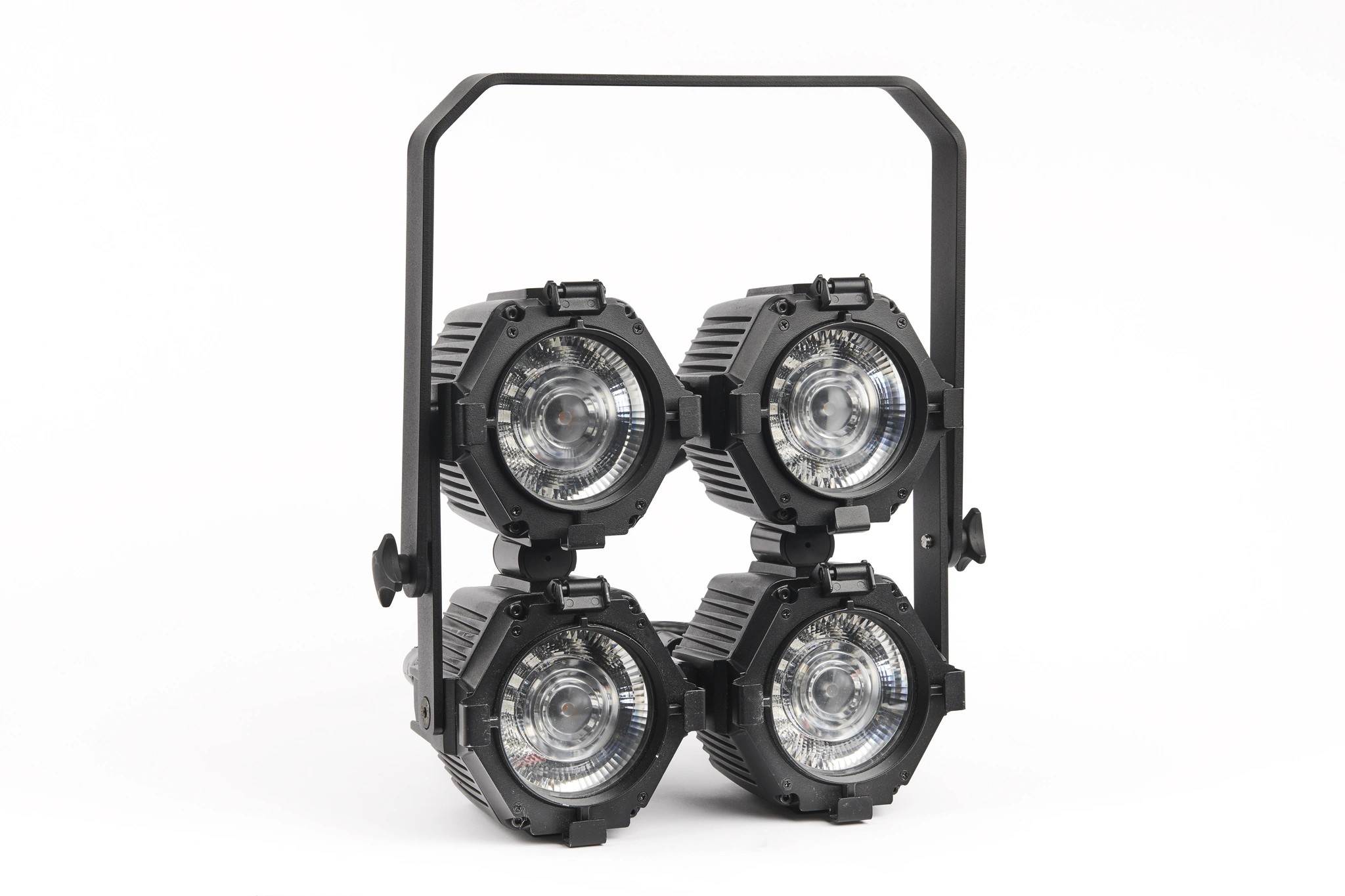

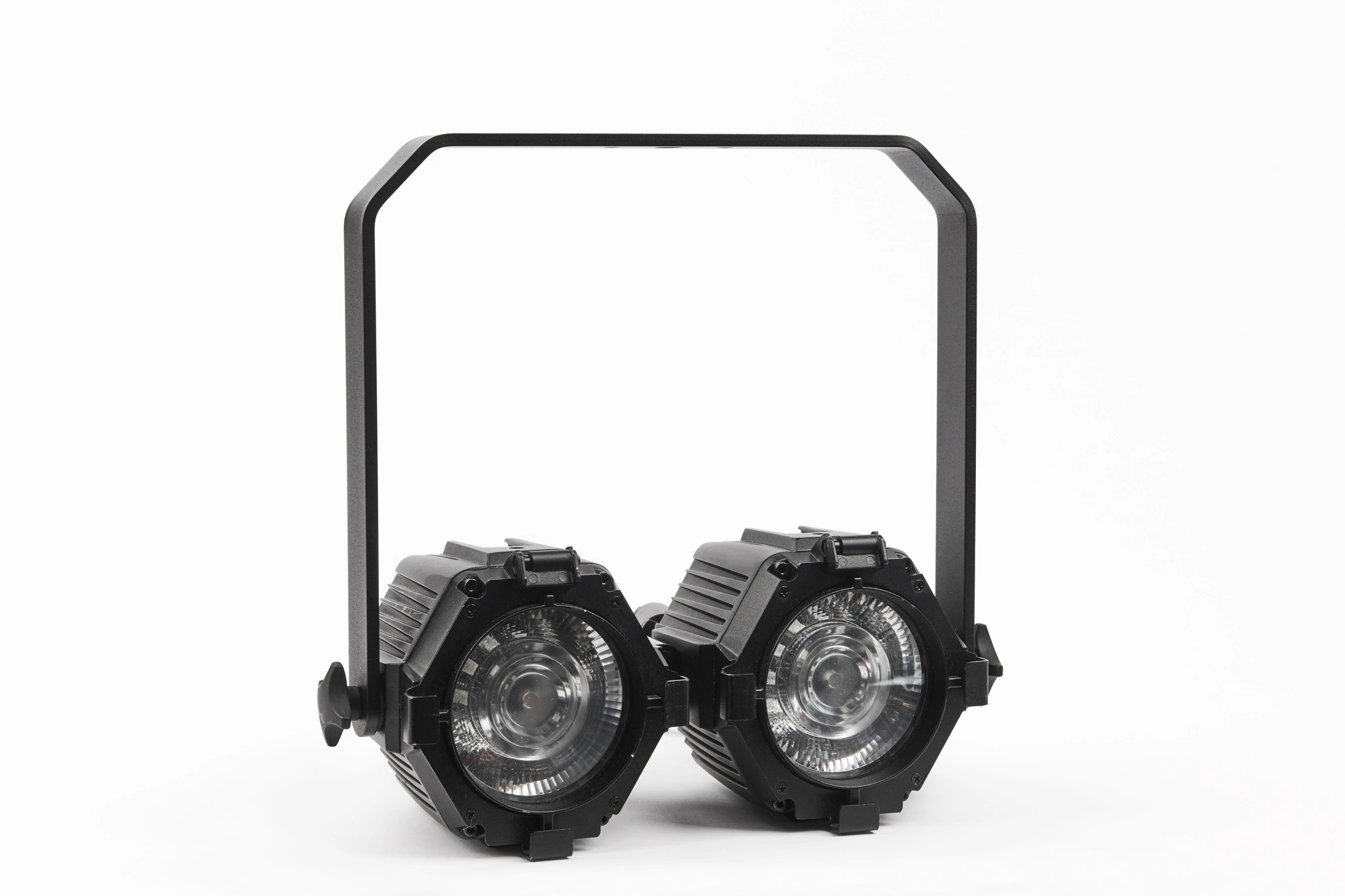

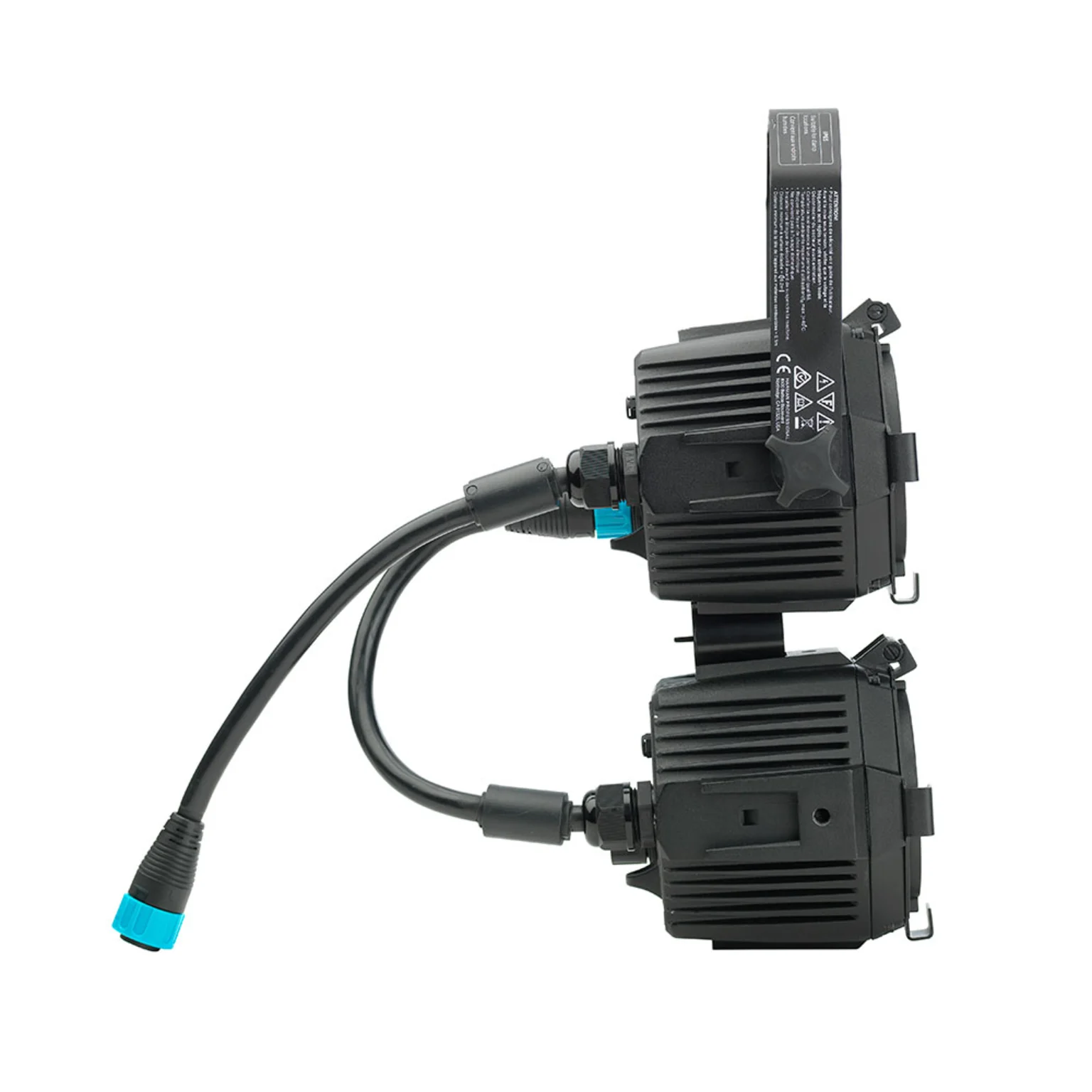

• System montażowy VDO Grid Mount do budowy belek, matryc i kreatywnych układów
• Kompatybilny z Martin VDO Atomic Bold i mechaniką łączenia MAC One, umożliwiającą tworzenie mieszanych układów
• Pasywne chłodzenie
• Klasa ochrony IP65

SPECYFIKACJA TECHNICZNA

PARAMETRY FIZYCZNE

Szerokość bez uchwytu do zawieszania: 130 mm

Szerokość z uchwytem do zawieszania: 175 mm

Wysokość bez uchwytu do zawieszania: 134 mm

Wysokość z uchwytem do zawieszania: 242 mm

Odległość między mocowaniami w poziomie: 150 mm (od środka do środka przy użyciu łączników blokujących)

Odległość między mocowaniami w pionie: 150 mm (od środka do środka przy użyciu łączników blokujących)

Głębokość: 146 mm

Masa wraz z uchwytem do zawieszania: 2,2 kg

Masa bez uchwytu do zawieszania: 2,0 kg

EFEKTY DYNAMICZNE

Dimmer/przesłona wiązki: płynna regulacja jasności w zakresie 0–100%, zmienna częstotliwość i czas trwania błysków oraz efekty atomowe

Opcje ściemniania wiązki: wybór spośród czterech krzywych ściemniania

Beam P3 Mix: mapowanie wideo urządzenia z płynnym przejściem między sterowaniem DMX a sterowaniem wideo

Dimmer/przesłona Aura: płynna regulacja jasności w zakresie 0–100%, regularne i losowe efekty stroboskopowe

Opcje ściemniania Aura: wybór spośród czterech krzywych ściemniania

Mieszanie kolorów Aura: RGB, niezależnie regulowane w zakresie 0–100%

Kontrola temperatury barwowej Aura: regulowana w zakresie 2000–11 000 K

Wirtualne koło kolorów Aura: 36 presetów kolorów, ciągła rotacja i losowe kolory

Aura PixelMapping: indywidualna kontrola RGB każdego piksela Aura

Aura P3 Mix: mapowanie wideo urządzenia z płynnym przejściem między sterowaniem DMX a sterowaniem wideo

Wbudowane efekty: różne wstępnie zaprogramowane efekty w Beam, Aura i kombinacji obu

STEROWANIE I PROGRAMOWANIE

Protokoły sterowania: DMX, RDM, Art-Net, RDM over Art-Net, sACN i P3

Wykrywanie protokołów: automatyczne

Ustawianie i adresowanie: RDM, RDM over Art-Net lub P3

Tryby DMX: 1-kanałowy, 3-kanałowy, 4-kanałowy, podstawowy, rozszerzony

Kanały DMX: 1, 3, 4, 19, 64

Identyfikacja urządzeń: numer identyfikacyjny ustawiany przez użytkownika

Zgodność z DMX: USITT DMX512-A

Zgodność z RDM: ANSI/ESTA E1.20

Zgodność z Art-Net: Art-Net 1, 2, 3 i 4; w tym RDM przez Art-Net

Zgodność z sACN: ANSI E1.31 – 2016

Zgodność z Martin P3: oprogramowanie P3 System Controller 5.1.0 lub nowsze

Transceiver DMX/RDM: RS-485

Transceiver Ethernet: 10/100 Mbit

Aktualizacja oprogramowania układowego: przez DMX za pomocą Martin Companion lub przez Ethernet za pomocą P3 System Controller

PRZETWARZANIE WIDEO P3

Rozdzielczość kolorów: 16 bitów na kolor (48 bitów na piksel) (Aura)

Regulacja temperatury barwowej: 2000–11 000 K (Aura)

Synchronizacja: w całym systemie

Częstotliwość odświeżania: do 75 klatek/sek.

Regulacja jasności: 0–100% (z zachowaniem pełnej głębi kolorów)

Regulacja gamy kolorów: pełna kontrola spektrum (Aura)

Korekcja i regulacja gamma: pełna kontrola (Aura)

STEROWANIE/INTERFEJS UŻYTKOWNIKA

Stan urządzenia: Wielokolorowa dioda LED stanu

Test urządzenia i reset: Przycisk do wywołania lokalnych wzorów testowych i resetowania urządzenia

OPTYKA I DANE FOTOMETRYCZNE

Średnica soczewki: 95 mm

Przedni uchwyt na akcesoria: rozmiar PAR30

Wiązka/stroboskop LED

Typ diody LED: ciepła biel

Maksymalna łączna wydajność świetlna: 2850 lumenów (tryb wzmocnienia/stroboskopu)

Maksymalna łączna wydajność świetlna: 1400 lumenów (tryb ciągły)

Kąt wiązki: 11 stopni (połowa wartości szczytowej)

Kąt pola widzenia: 22 stopnie (jedna dziesiąta wartości szczytowej)

Binning: ścisłe binning kolorów i strumienia świetlnego

Temperatura barwowa: 2700 K

CRI (wskaźnik oddawania barw): ≥ 84

Rozdzielczość: 16 bitów

Minimalna żywotność diod LED: 50 000 godzin (dla >70% strumienia świetlnego)

Diody LED podświetlenia Aura

Typ diody LED: RGB

Liczba diod LED: 16

Binning: ścisłe binning kolorów i strumienia świetlnego

Temperatura barwowa: zmienna (2000–11 000 K)

Rozdzielczość: 16 bitów na kolor na piksel

Minimalna żywotność diody LED: 50 000 godzin (dla >70% strumienia świetlnego)

* Wszystkie dane fotometryczne zmierzone w stanie ustalonym (30 minut rozgrzewania) w temperaturze otoczenia 25°C.

KONSTRUKCJA

Obudowa: aluminium

Kolor: czarny

Stopień ochrony: IP65

INSTALACJA

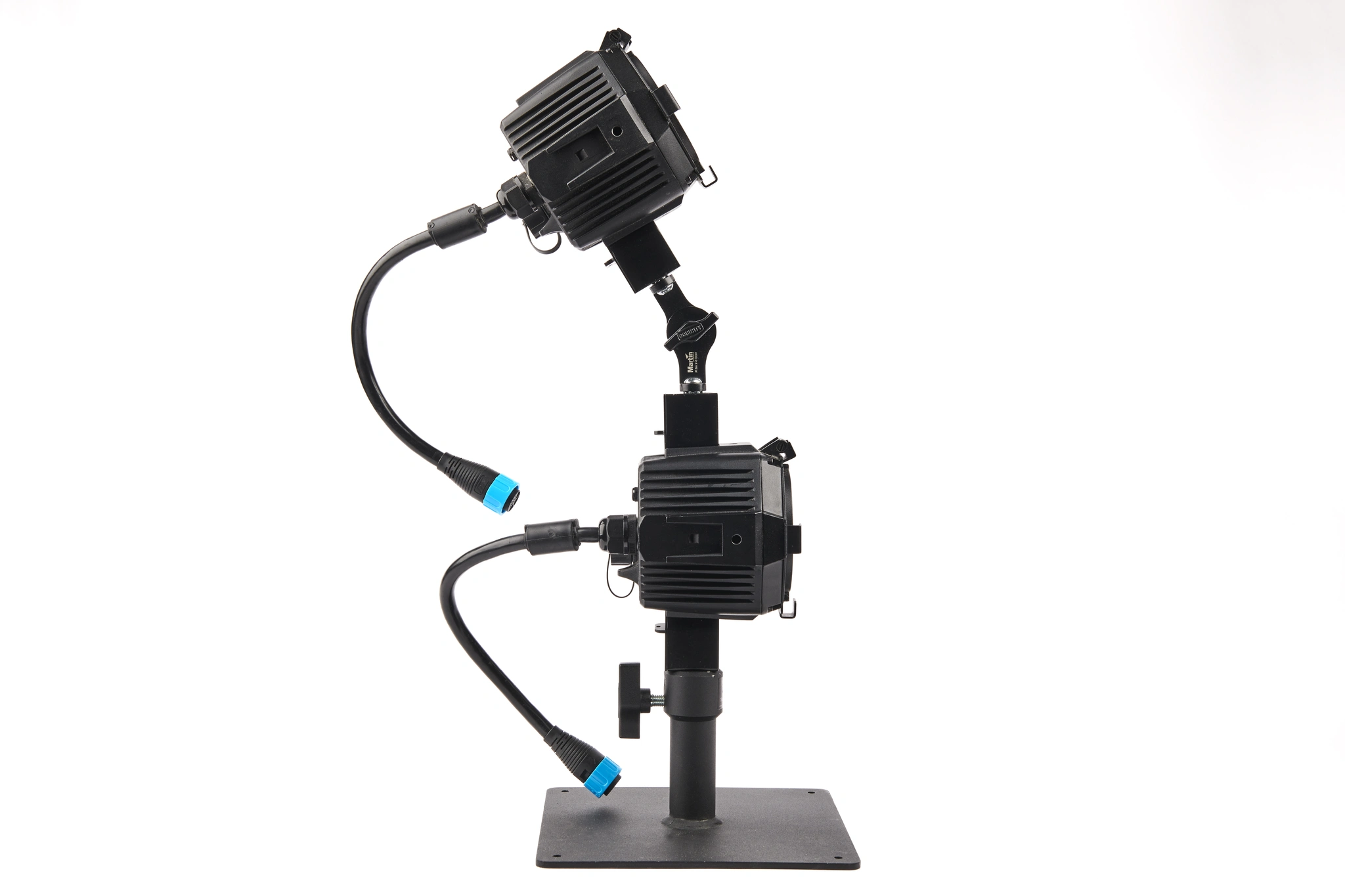

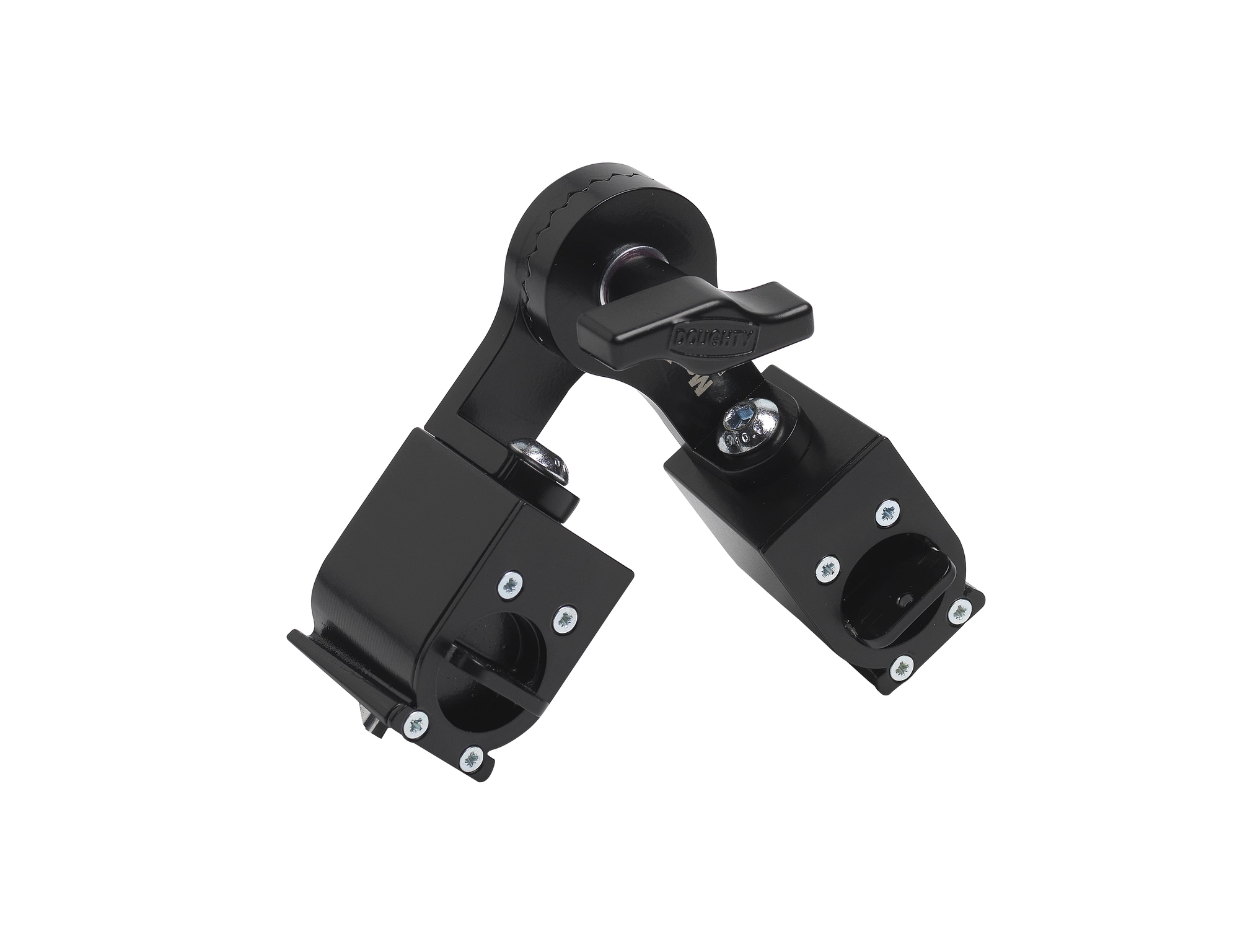

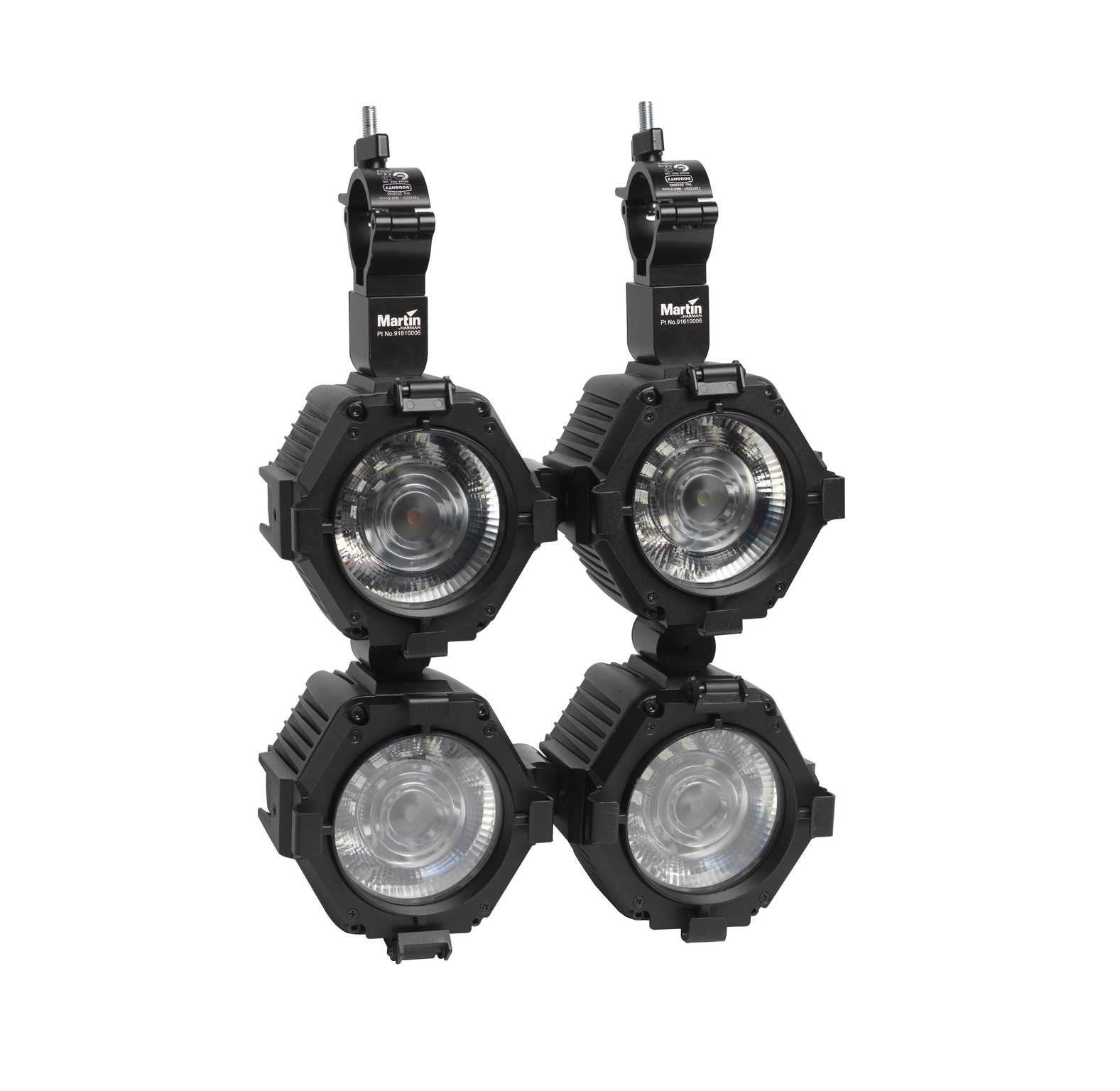

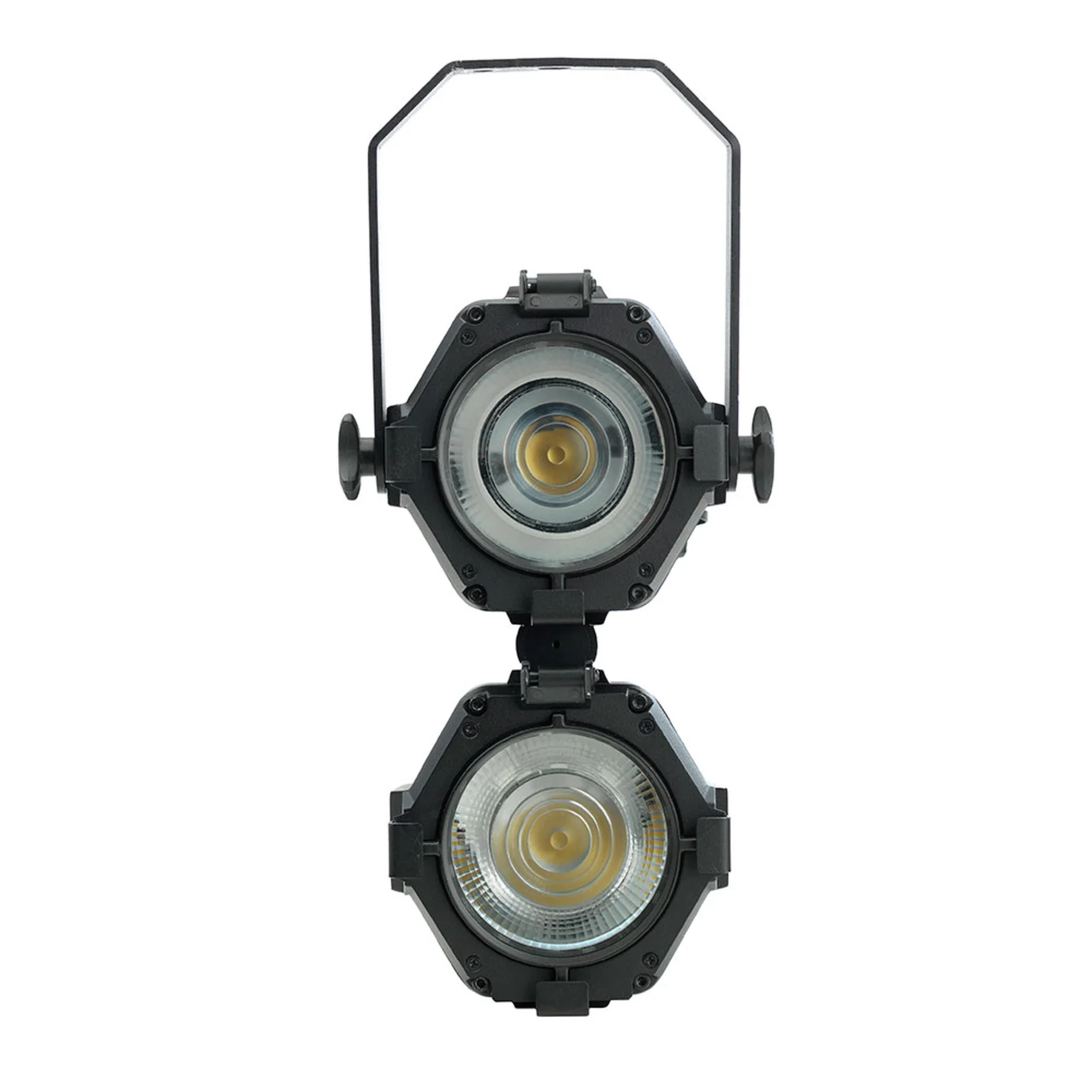

Opcje montażu: zawieszenie na wsporniku, zawieszenie na zacisku przymocowanym bezpośrednio do oprawy lub zawieszenie na innej oprawie za pomocą mechanizmu blokującego

Lokalizacja: do użytku wewnątrz lub tymczasowego użytku na zewnątrz

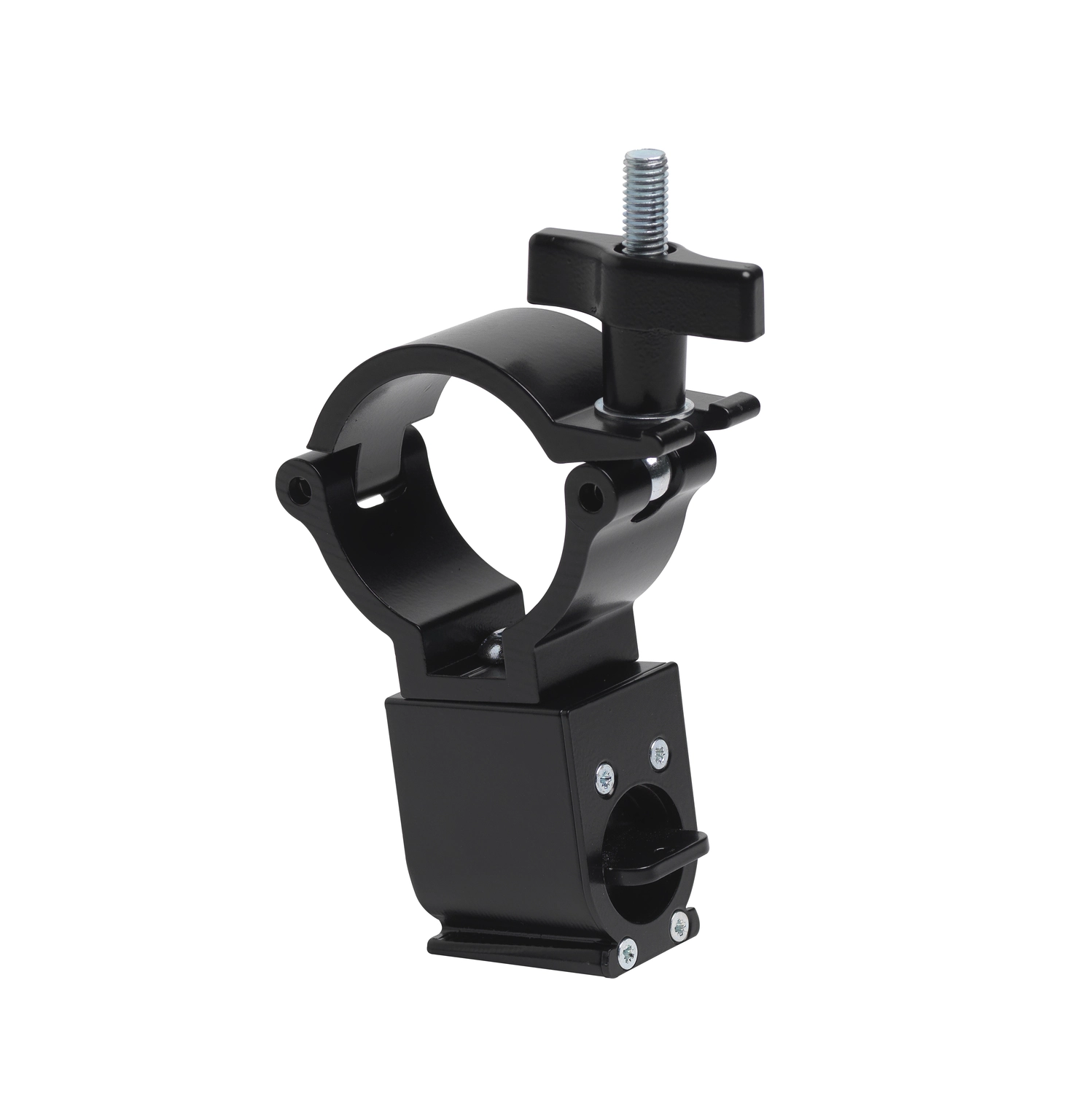

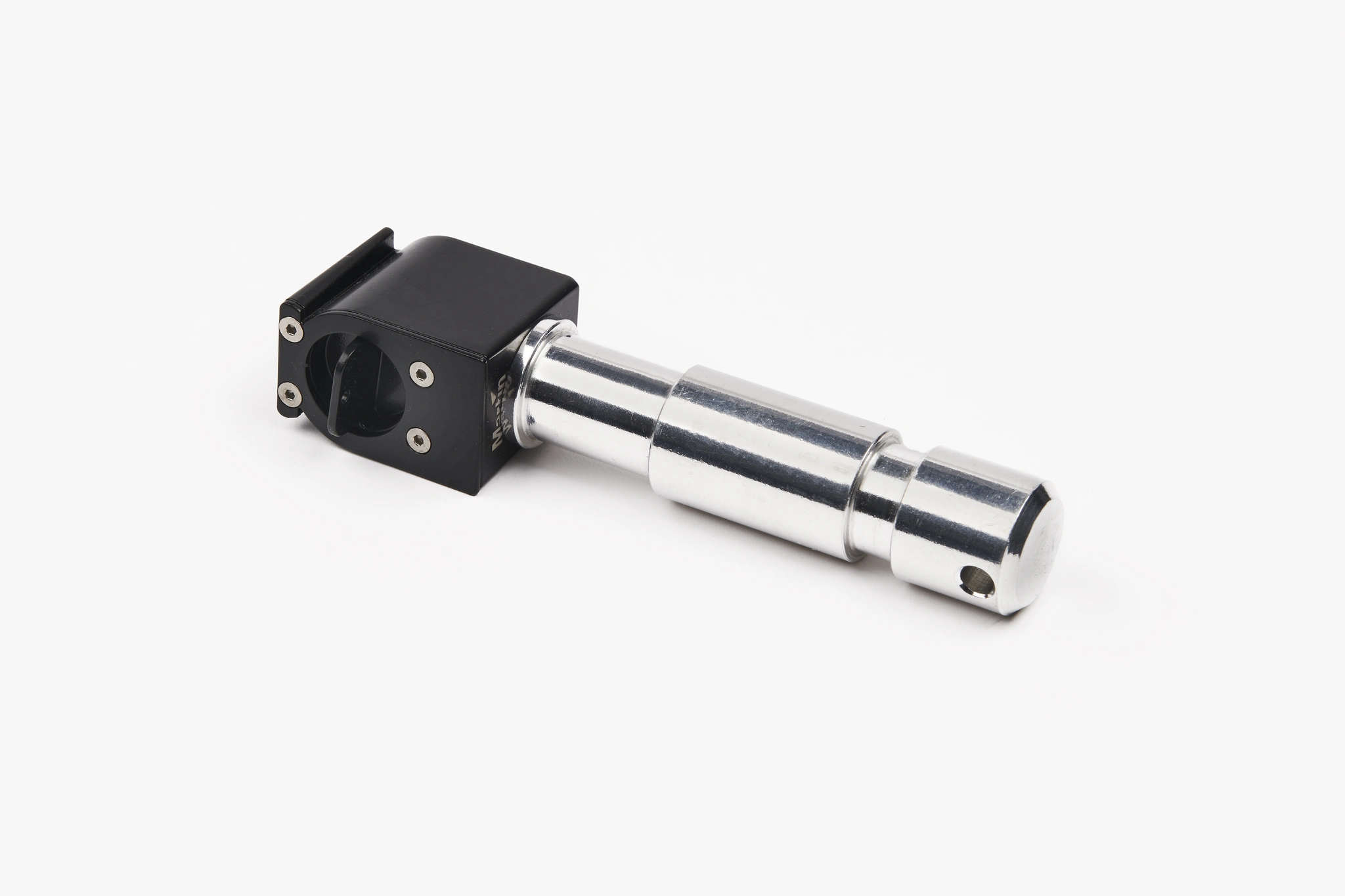

Mocowanie zacisku do wspornika do zawieszania: M12

Mocowanie zacisku bezpośrednio do oprawy: M8

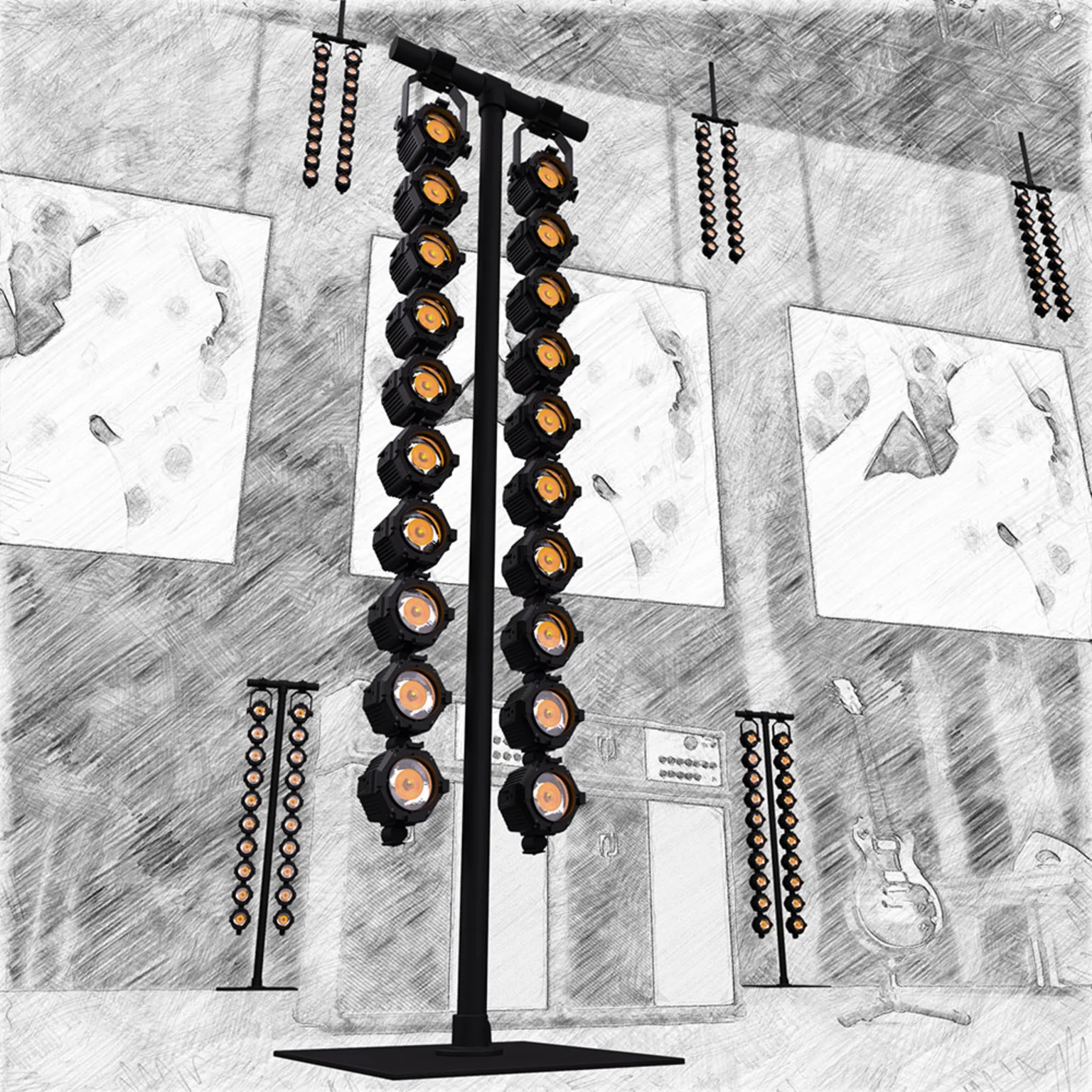

Maksymalna wysokość kolumny pionowej: 16 opraw

Orientacja: dowolna

Minimalna odległość od materiałów palnych: 0,1 m

Minimalna odległość od oświetlanych powierzchni: 0,2 m

POŁĄCZENIA

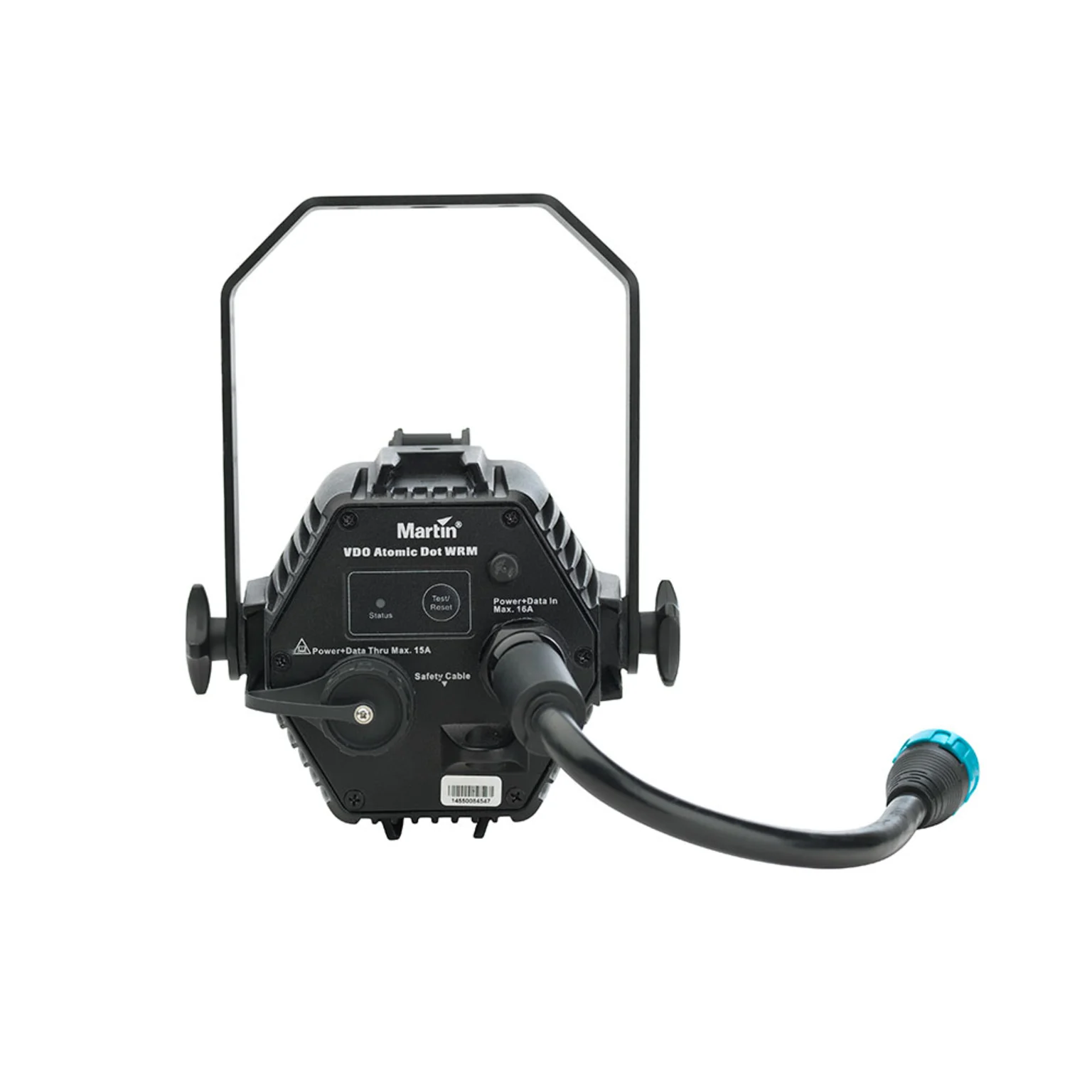

Zasilanie prądem przemiennym, wejście DMX i sieciowe: kabel z hybrydowym złączem PDE (IP65)

Zasilanie prądem przemiennym, wyjście DMX i sieciowe: hybrydowe złącze PDE do montażu w obudowie (IP65)

Wszystkie połączenia są kompatybilne z technologią hot plugging

ZASILANIE

Zasilanie prądem przemiennym: 100–240 V AC nominalnie, 50/60 Hz

Zasilacz: elektroniczny przełączalny z automatycznym wyborem zakresu napięcia

Typowy prąd rozruchowy RMS w połowie cyklu przy 230 V, 50 Hz: 1,1 A

Typowy prąd upływowy do ziemi: 0,25 mA

Współczynnik mocy: 0,99 przy 100 V, 0,98 przy 120 V, 0,95 przy 208 V, 0,96 przy 230 V, 0,94 przy 240 V

Maksymalny pobór prądu: 0,6 A przy 100 V / 120 V, 0,3 A przy 208 V / 230 V / 240 V

Typowy pobór prądu: 0,5 A przy 100 V, 0,4 A przy 120 V, 0,2 A przy 208 V, 0,2 A przy 230 V, 0,2 A przy 240 V *

Pobór mocy

Maksymalny: 55 W

Typowy: 50 W *

W stanie spoczynku: 4 W *

* Pomiary wykonane przy napięciu nominalnym. Dopuszczalne odchylenie +/- 10%.

Typowy: pełna moc wyjściowa biała.

W stanie spoczynku: brak mocy wyjściowej.

TERMICZNE

Chłodzenie: konwekcyjne

Maksymalna temperatura otoczenia (Ta max.): 40° C

Minimalna temperatura otoczenia (Ta min.): 0° C

Typowe rozpraszanie ciepła (obliczone, +/- 10%): 171 BTU/godz.

ŚRODOWISKO

RoHS: zgodność

REACH: zgodność

WEEE: zgodność

Proposition 65: zgodność

Skuteczność (maksymalna wydajność): 63,3 lm/W

LWR*: 1295 lm/kg

*LWR = stosunek strumienia świetlnego do masy

CERTYFIKATY

Bezpieczeństwo UE: EN 60598-2-17 (EN 60598-1), EN 62471, EN 62493

EMC UE: EN 55015, EN 55032, EN 55103-2, EN 61000-3-2, EN 61000-3-3, EN 61547

Bezpieczeństwo w USA: UL 1573

EMC w USA: 47 CRF rozdział 15 klasa B

Bezpieczeństwo w Kanadzie: CSA 22.2 nr 166

EMC w Kanadzie: ICES-003 klasa B, ICES-005 klasa B

Australia/Nowa Zelandia: RCM

Wielka Brytania: UKCA
