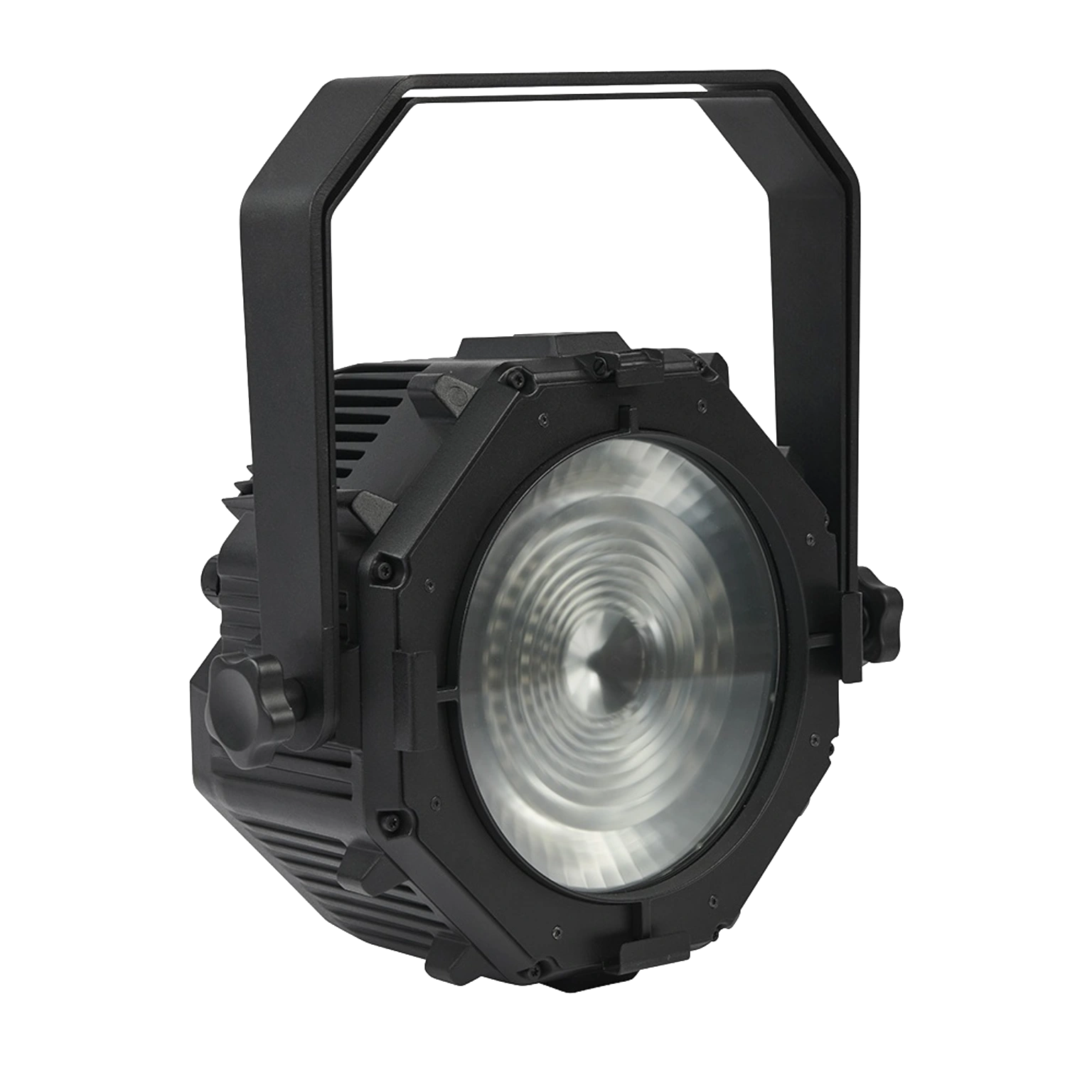

Martin VDO Atomic Bold to niezwykle wszechstronna, kreatywna hybrydowa oprawa LED i najnowszy członek rodziny VDO Atomic. Łączy szeroki zakres funkcji, umożliwiając wykorzystanie jej jako blindera dla publiczności, światła stroboskopowego, kreatywnej powierzchni do pixel mappingu LED, efektu typu eye-candy oraz jako wash – wszystko w jednym, kompaktowym urządzeniu.

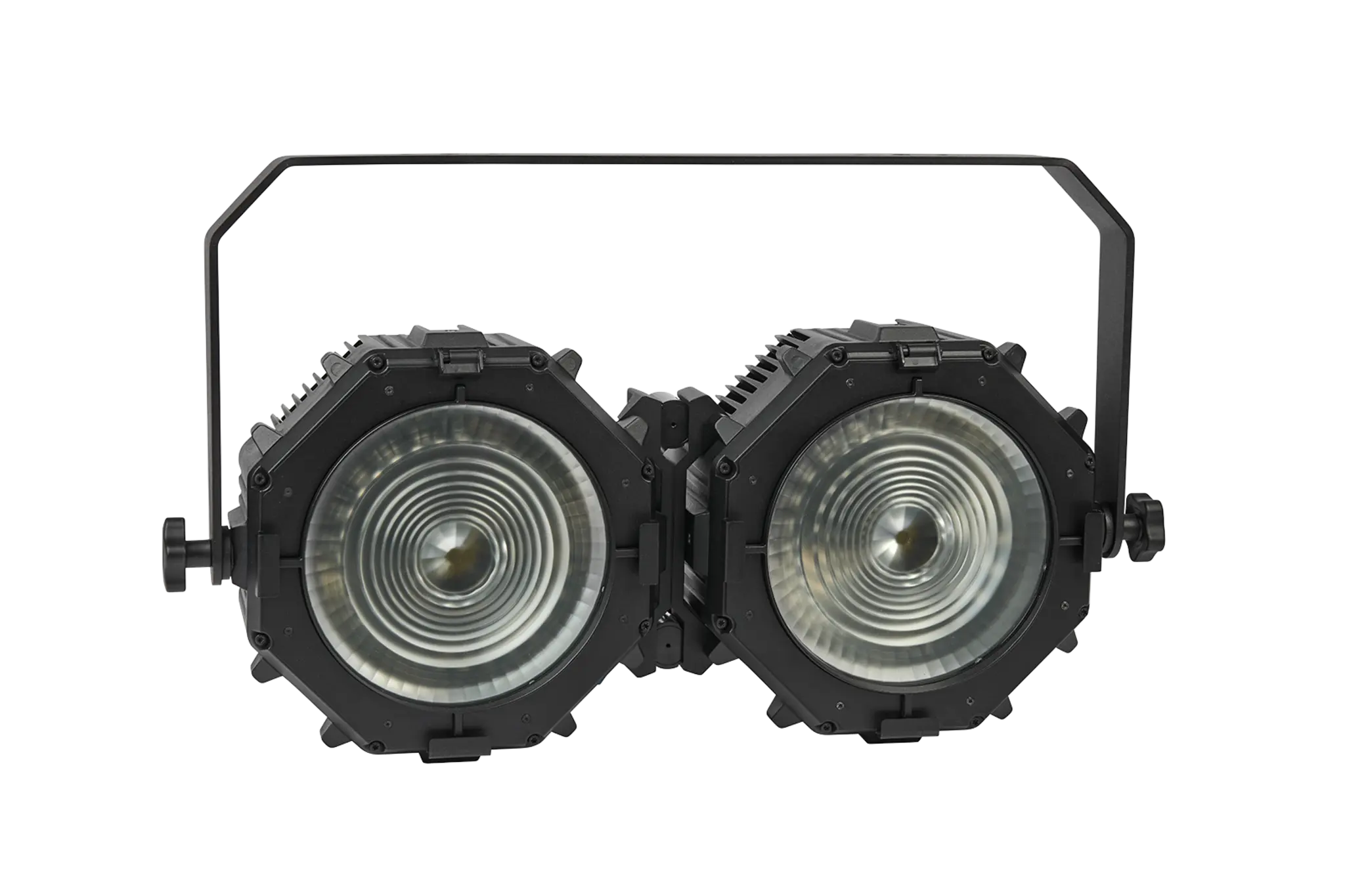

Podobnie jak jej „rodzeństwo”, VDO Atomic Dot, model VDO Atomic Bold oferuje wiele tych samych zalet: korzysta z tego samego VDO Grid Mount System, tego samego okablowania PDE i podobnej estetyki, jednak jest większą oprawą o pełnokolorowym, znacznie wyższym strumieniu, dając projektantom jeszcze więcej kreatywnych możliwości.

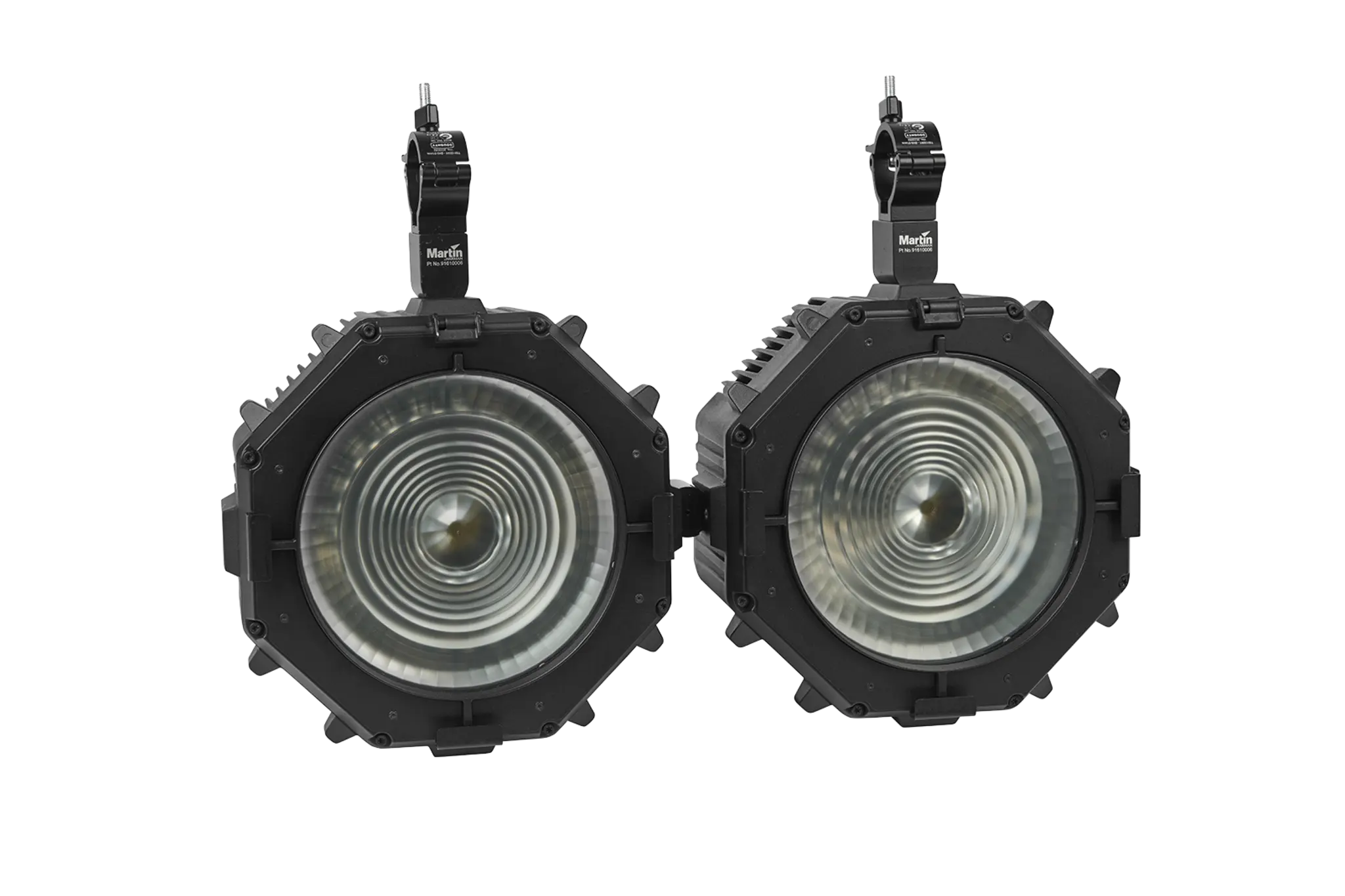

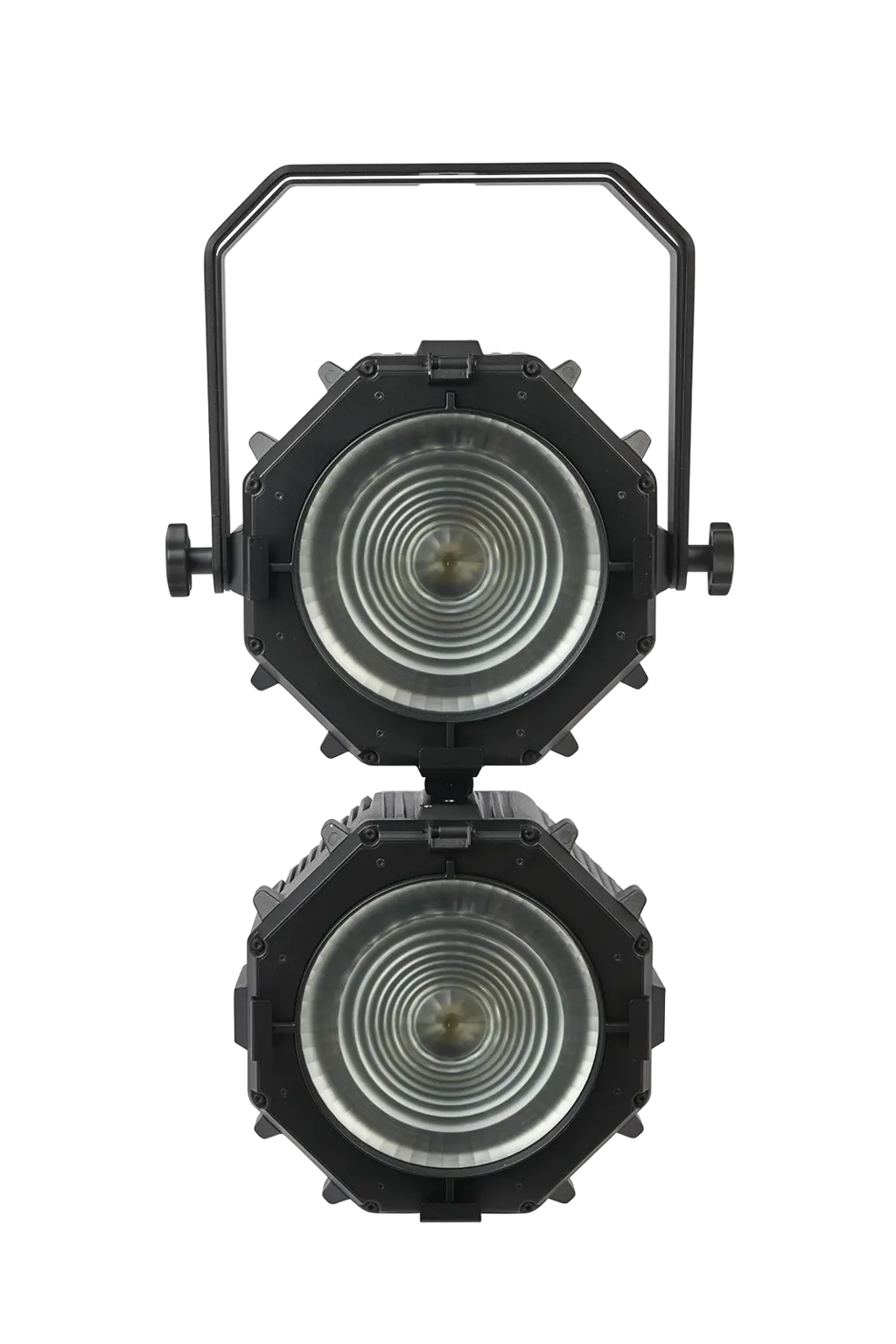

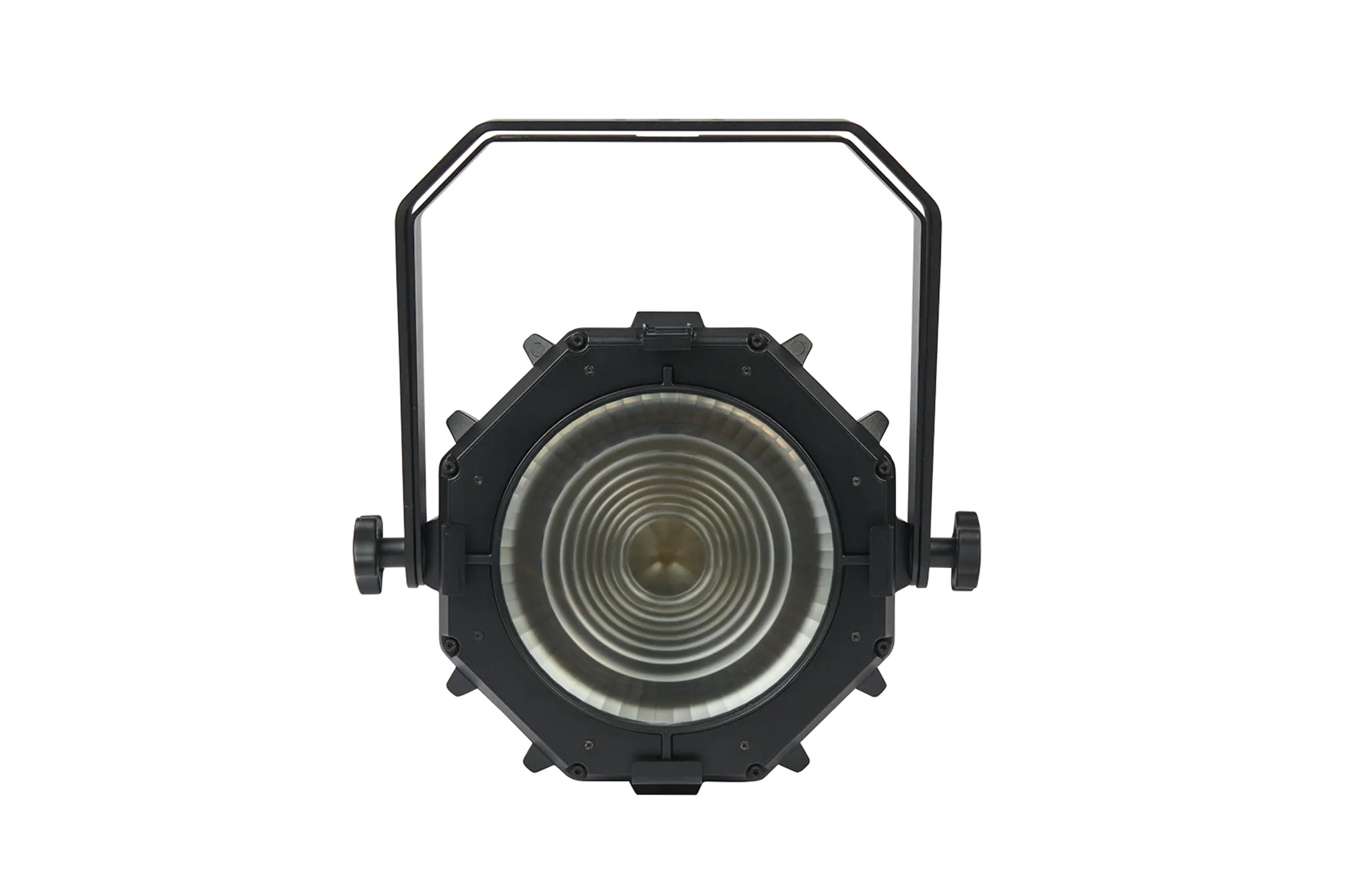

Oprawa wyróżnia się unikatową, ośmiokątną obudową z prostym systemem łączenia, dzięki któremu można używać jej pojedynczo lub łączyć wiele sztuk w duże matryce. Poza standardowymi protokołami branżowymi, takimi jak Art-Net, sACN i DMX, sterowanie Martin P3 zapewnia pełną swobodę kreatywną, pozwalając łączyć mapowanie wideo ze sterowaniem DMX.

VDO Atomic Bold jest skierowany do firm rentalowych oraz projektantów oświetlenia i scenografii pracujących przy koncertach, trasach i produkcjach telewizyjnych, a także doskonale sprawdza się w zastosowaniach korporacyjnych i w segmentach premium rynku klubowego.

CECHY

• Wysokowydajna, pełnokolorowa oprawa typu strobe/blinder/wash/eye-candy
• 13 000 lumenów w trybie boost/strobe
• 8 000 lumenów w trybie ciągłym
• Kąt główny wiązki: 12°
• Kąt graniczny świecenia: 26°
• Podświetlenie Aura RGB sterowane pikselowo – 72 diody LED
• Kompaktowa konstrukcja
• Wbudowany zasilacz (100–240 V)

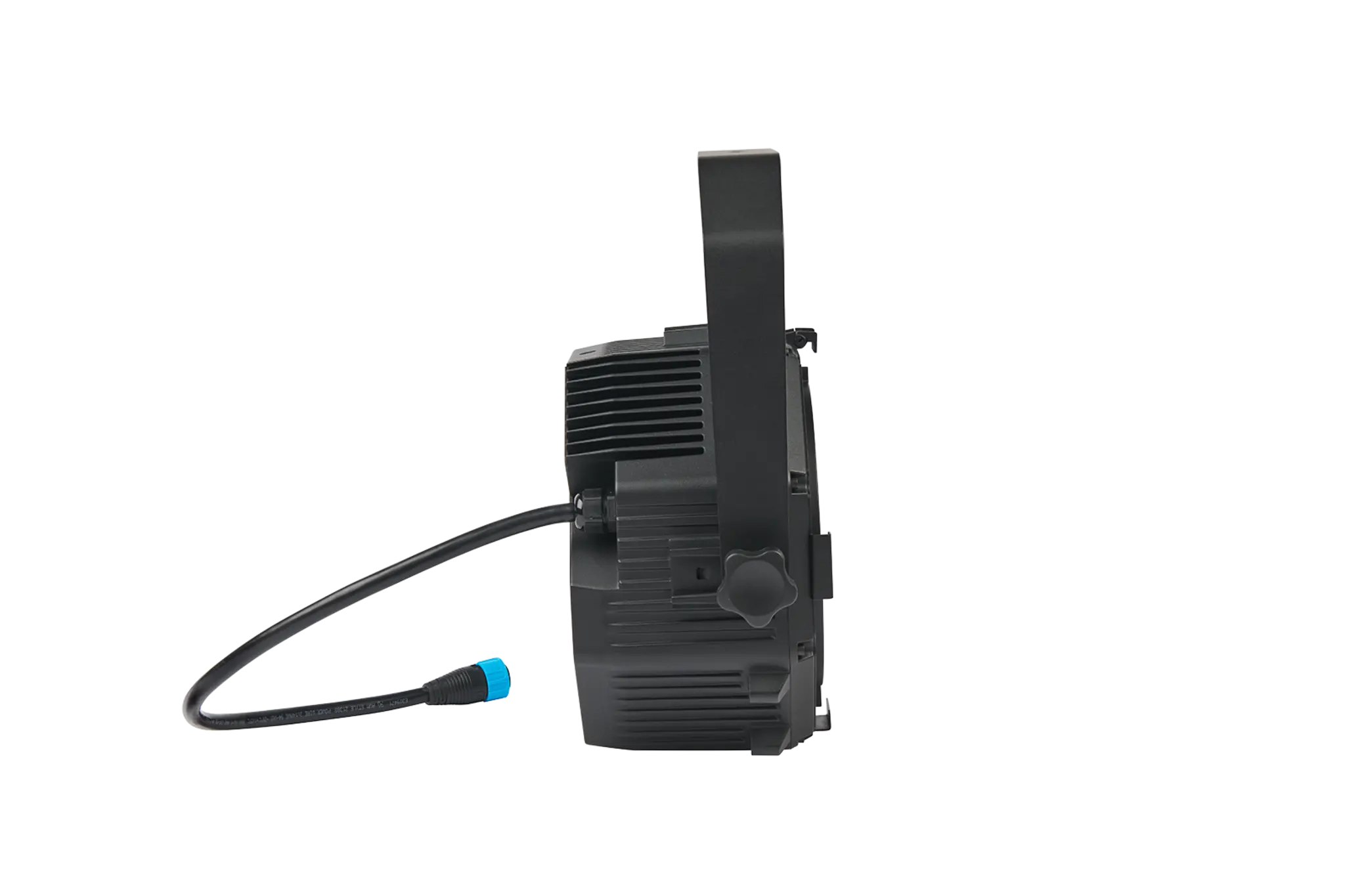

• Wejście i przelot zasilania oraz danych przez przewód hybrydowy (system PDE)
• Obsługa P3, DMX, Art-Net i sACN
• Wbudowane efekty pikselowe dla podświetlenia i wiązki

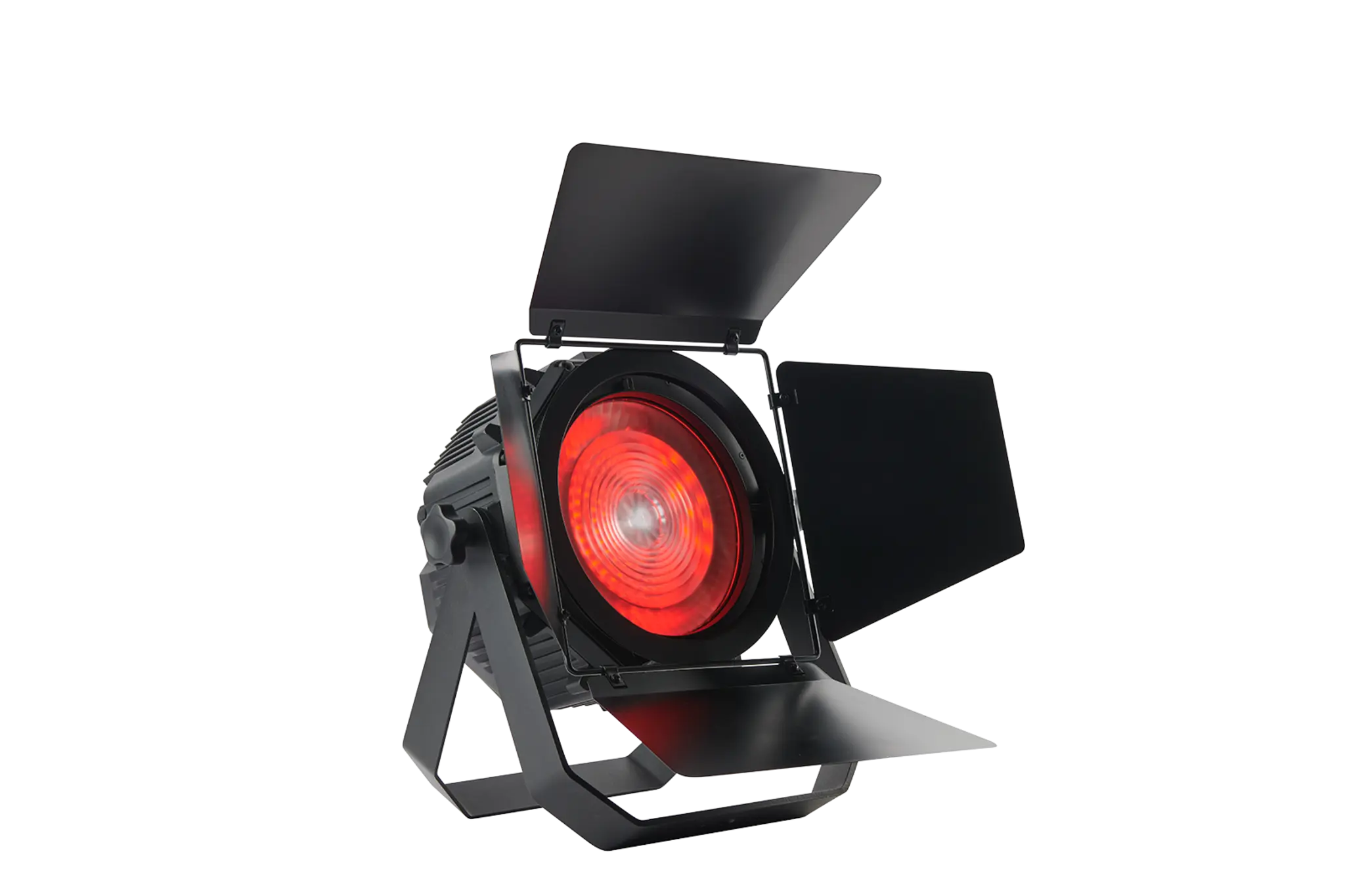

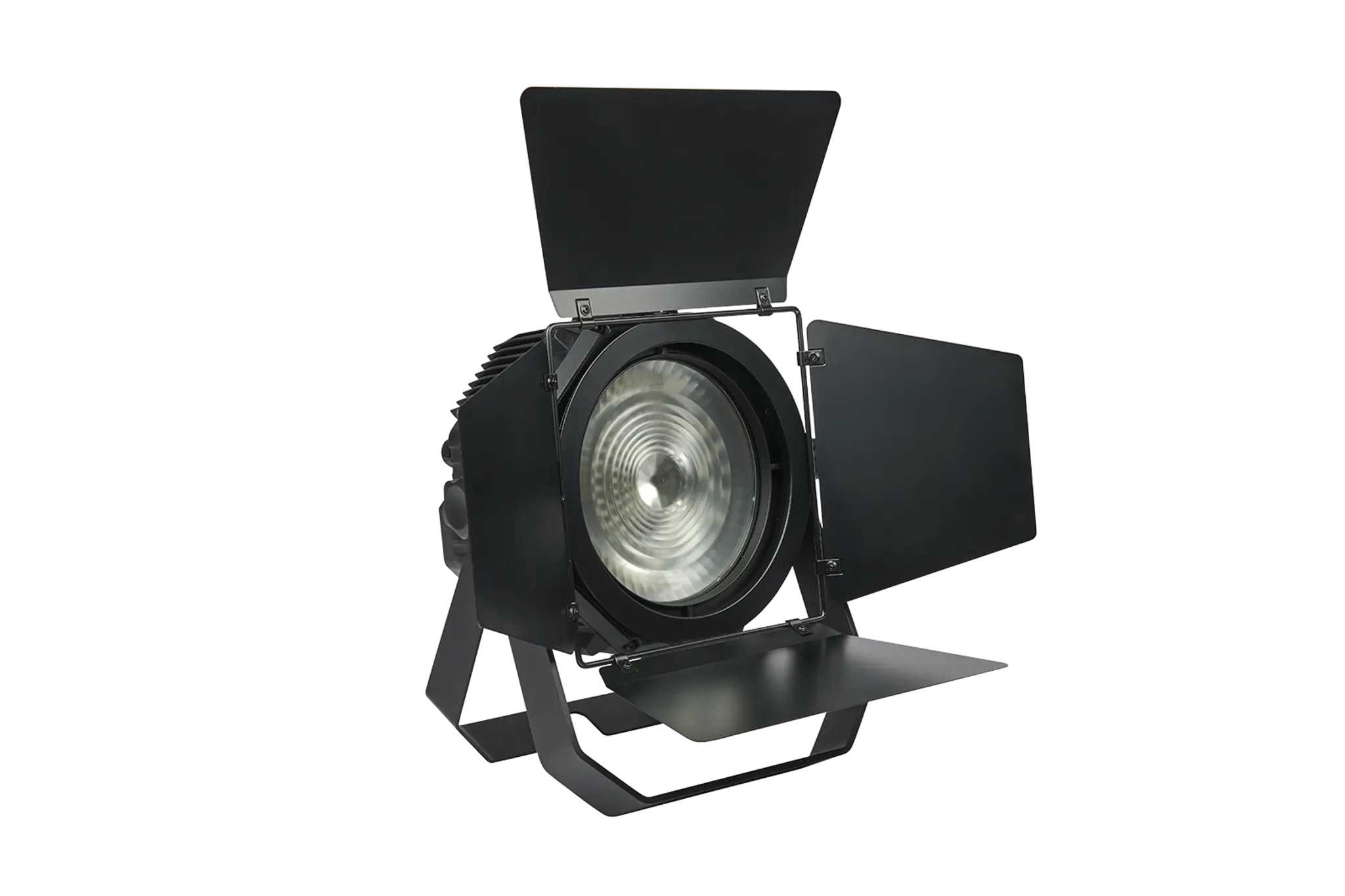

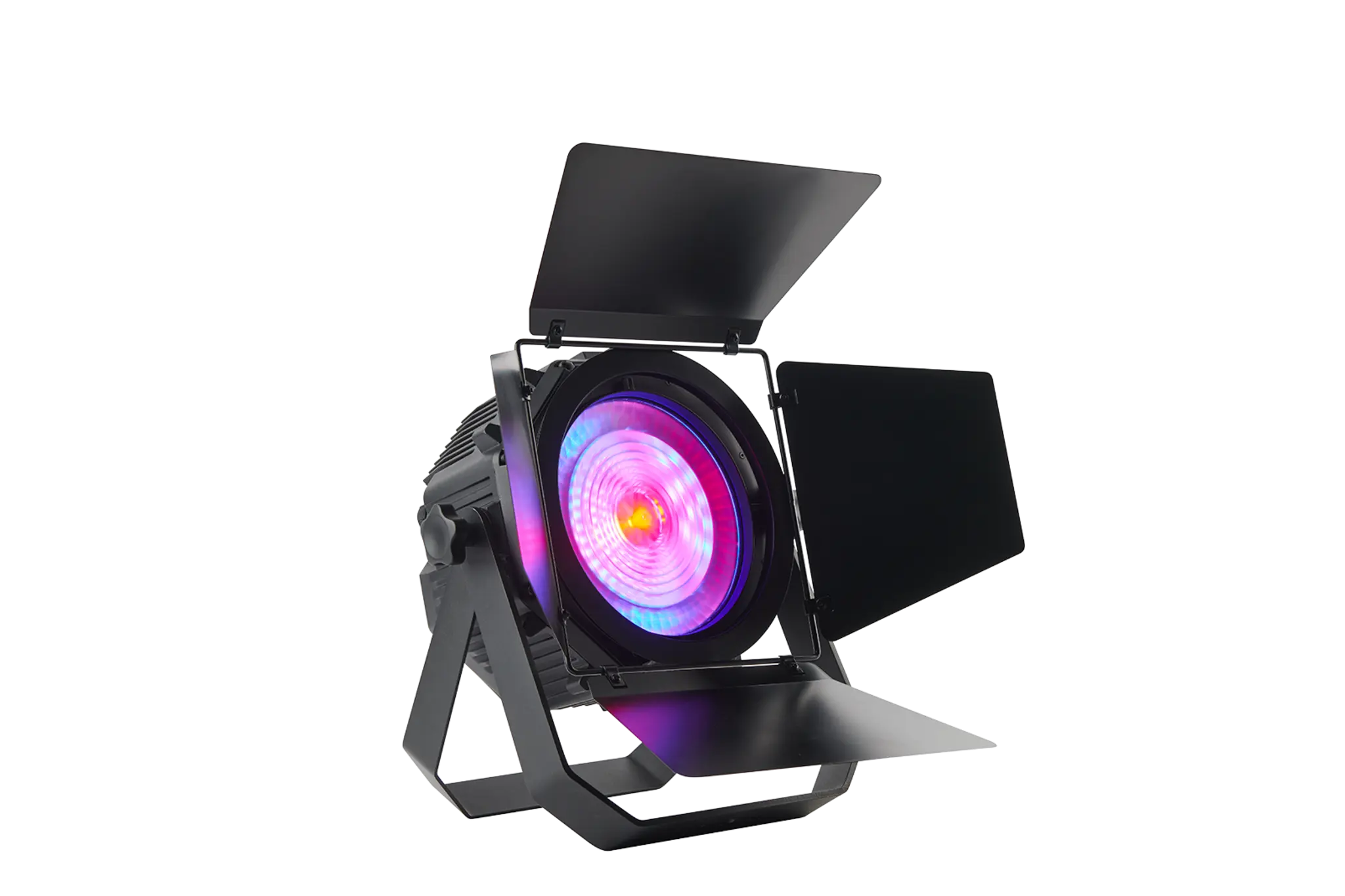

• Uchwyt akcesoriów z przodu (do wrota barndoor oraz dyfuzora/soczewki)

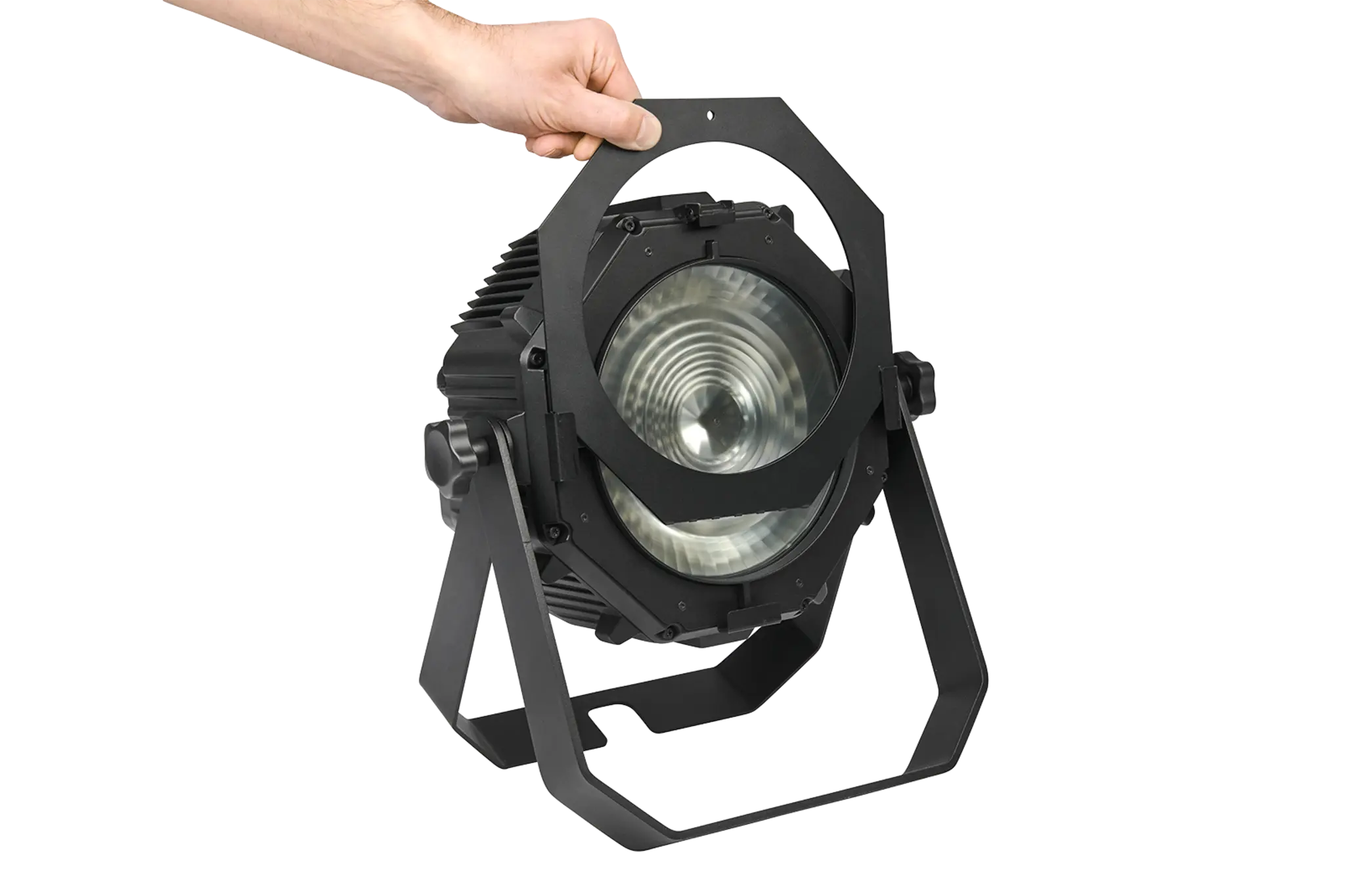

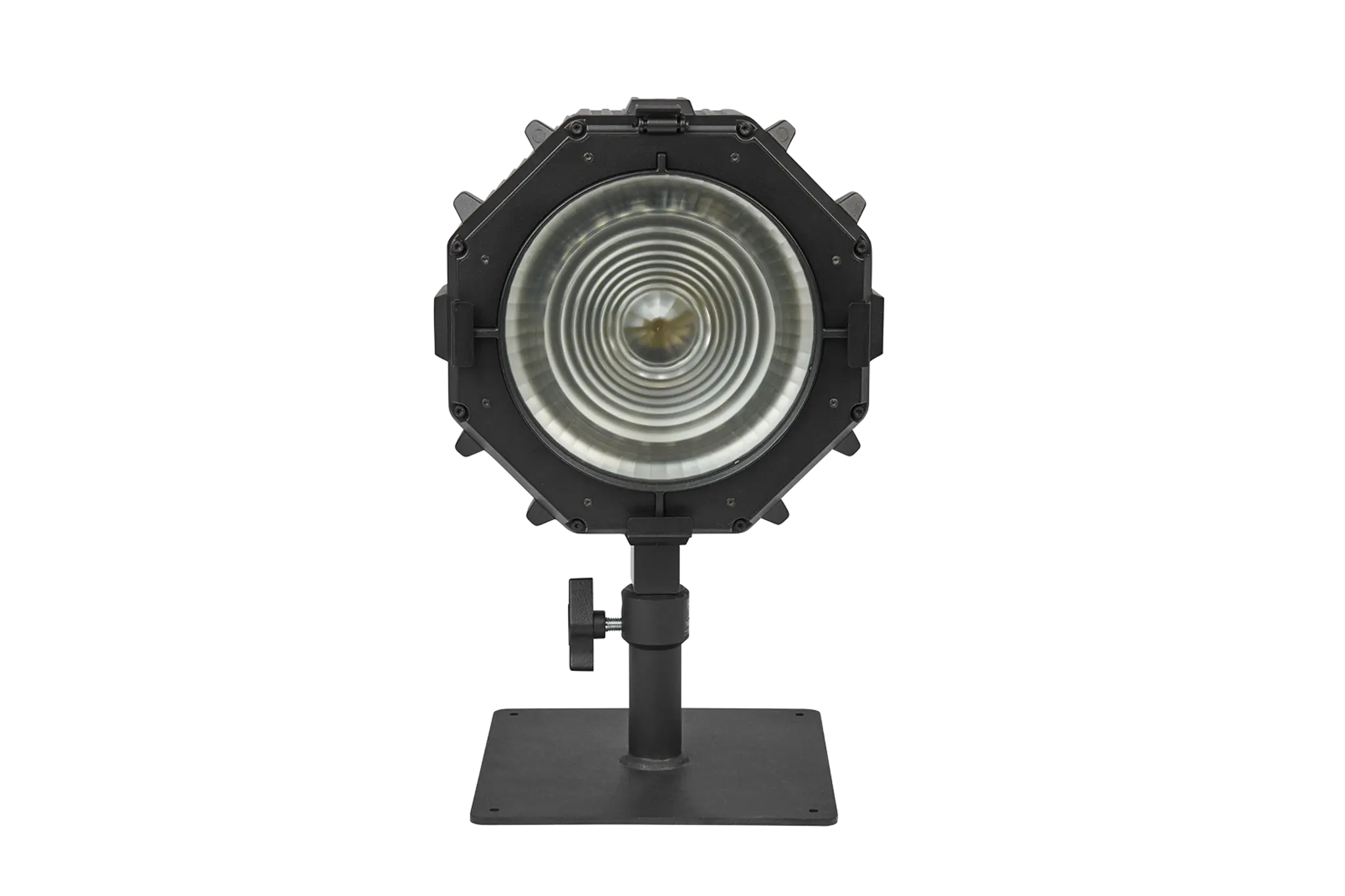

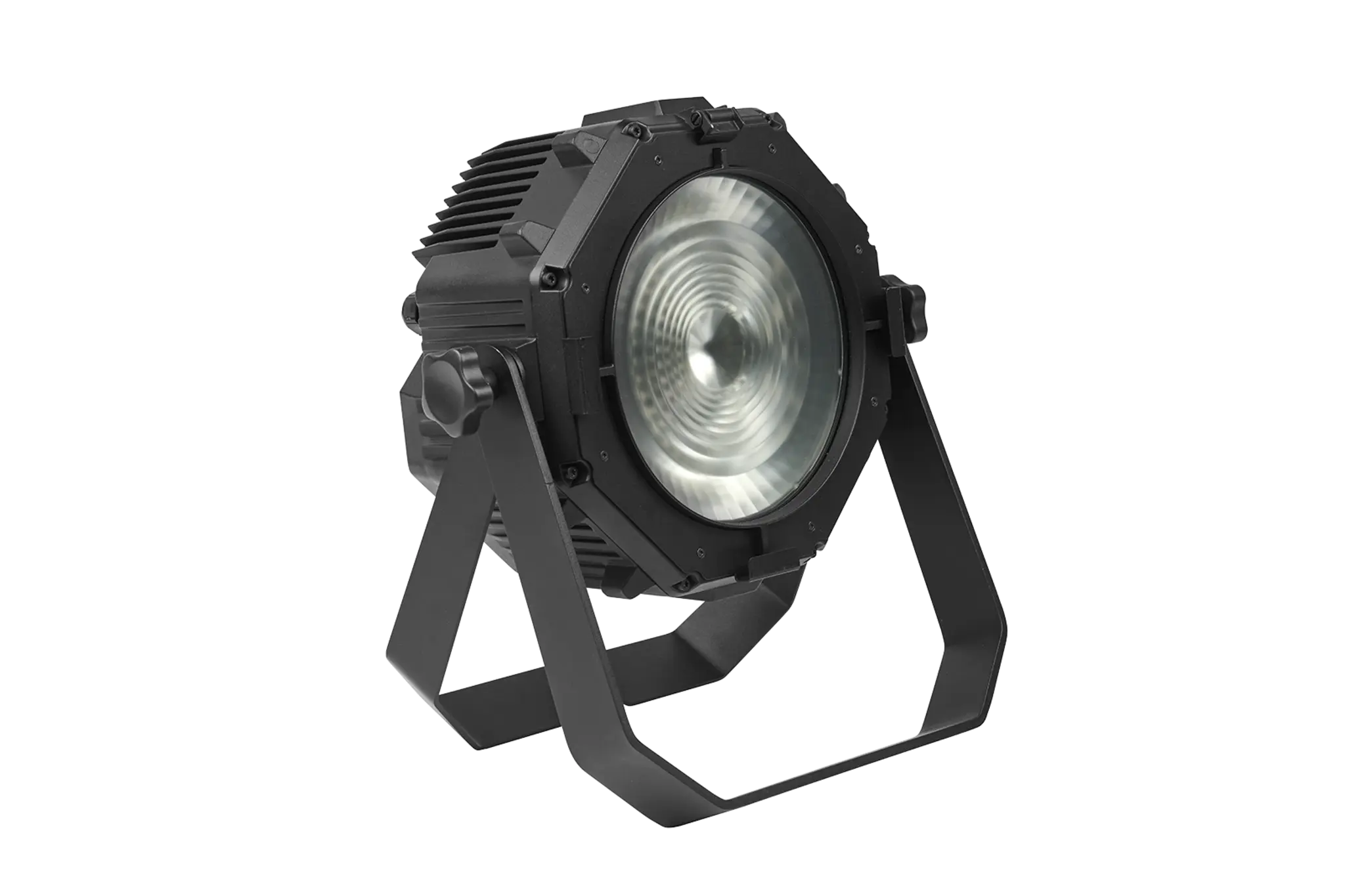

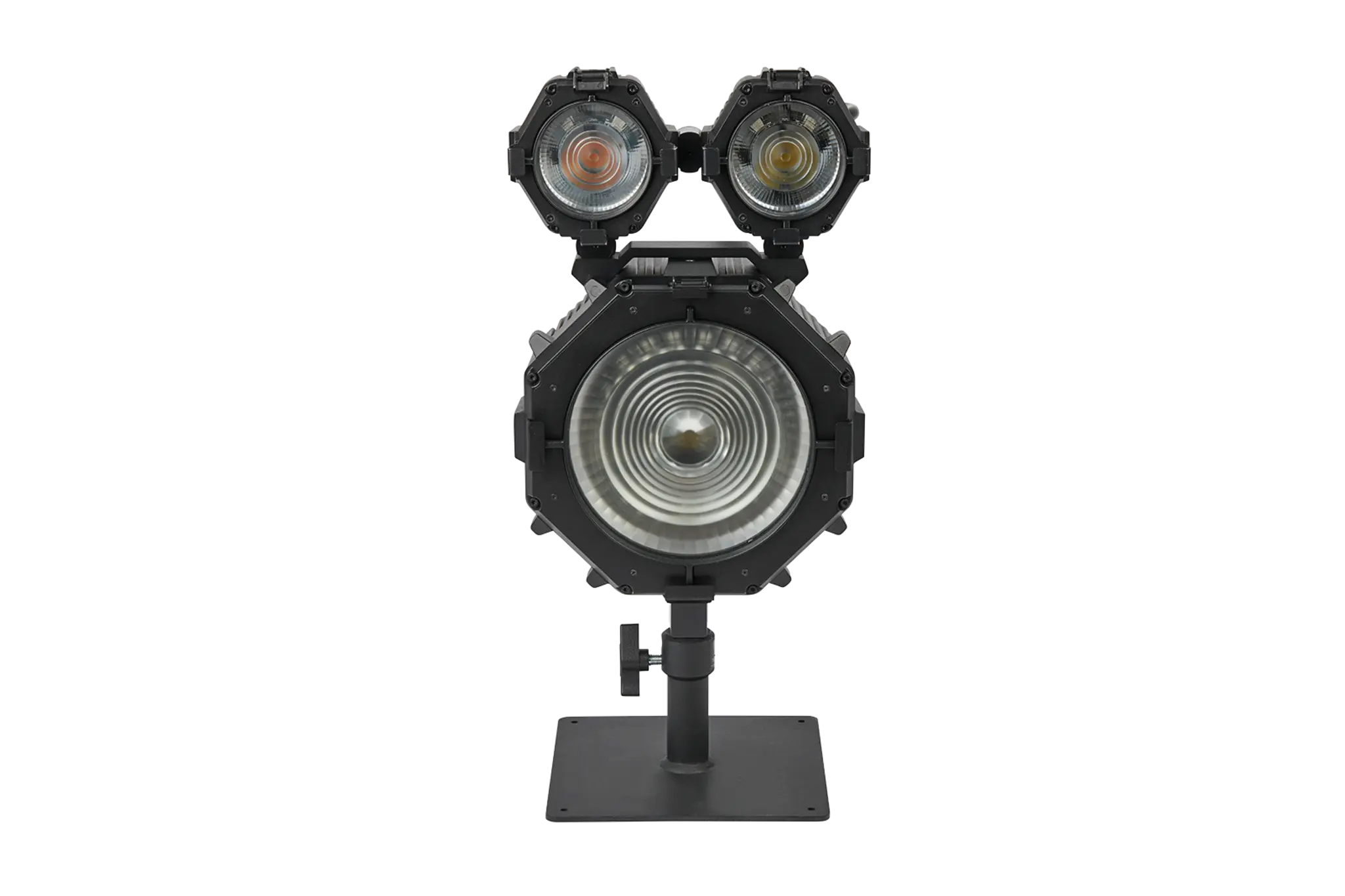

• Odłączany jarzmo-uchwyt, który może służyć także jako podstawa podłogowa
• System montażowy VDO Grid do budowy belek, paneli i kreatywnych układów

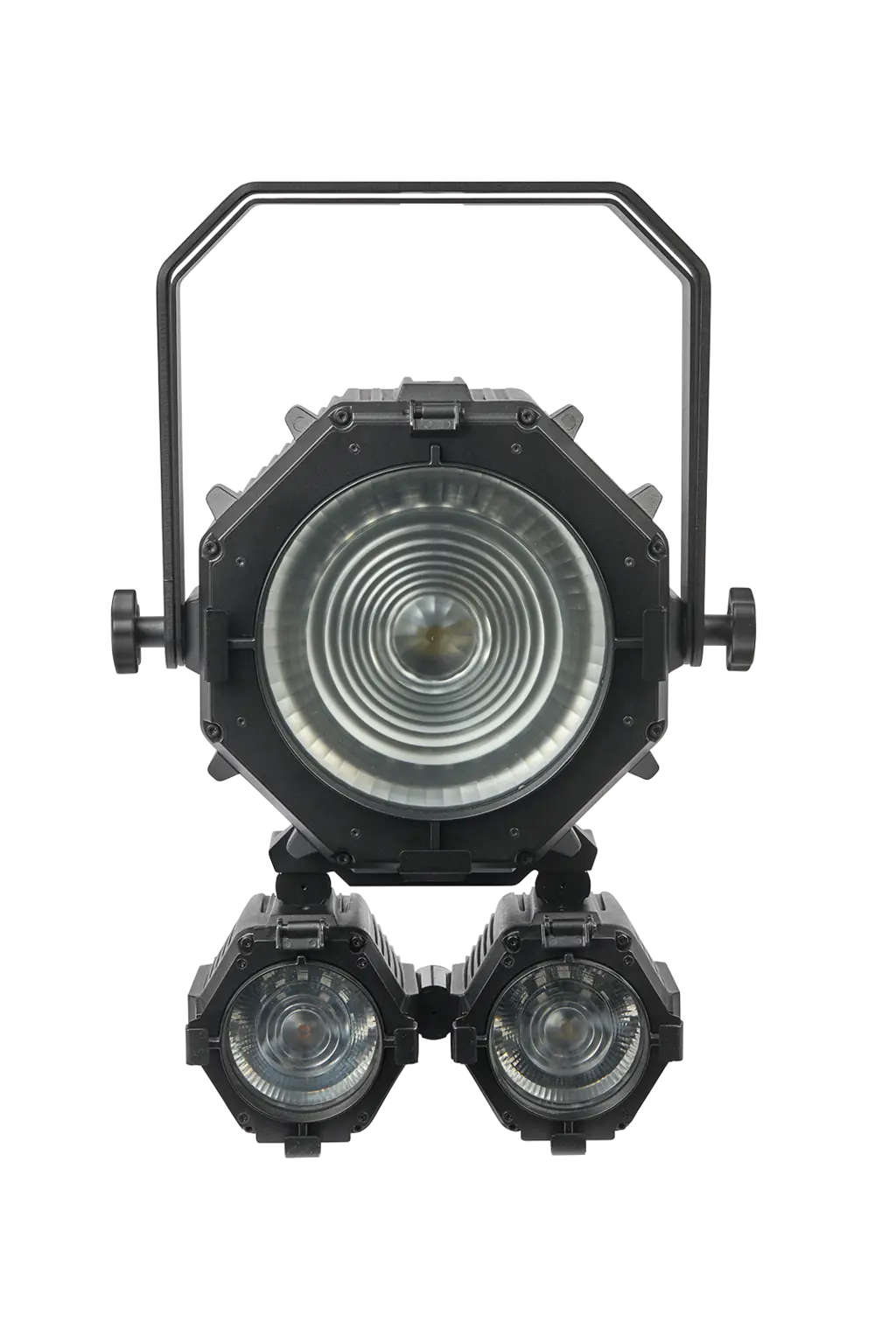

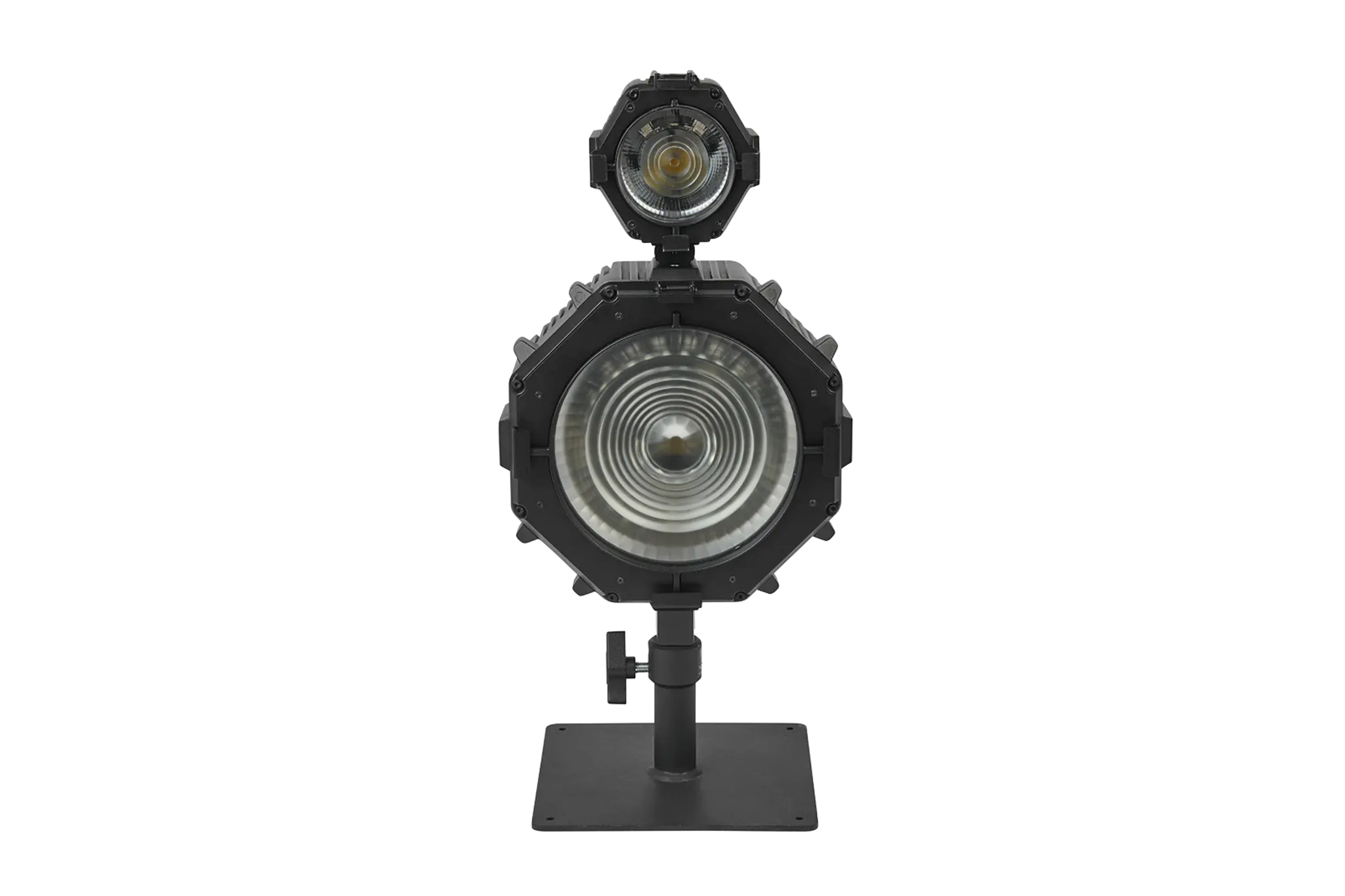

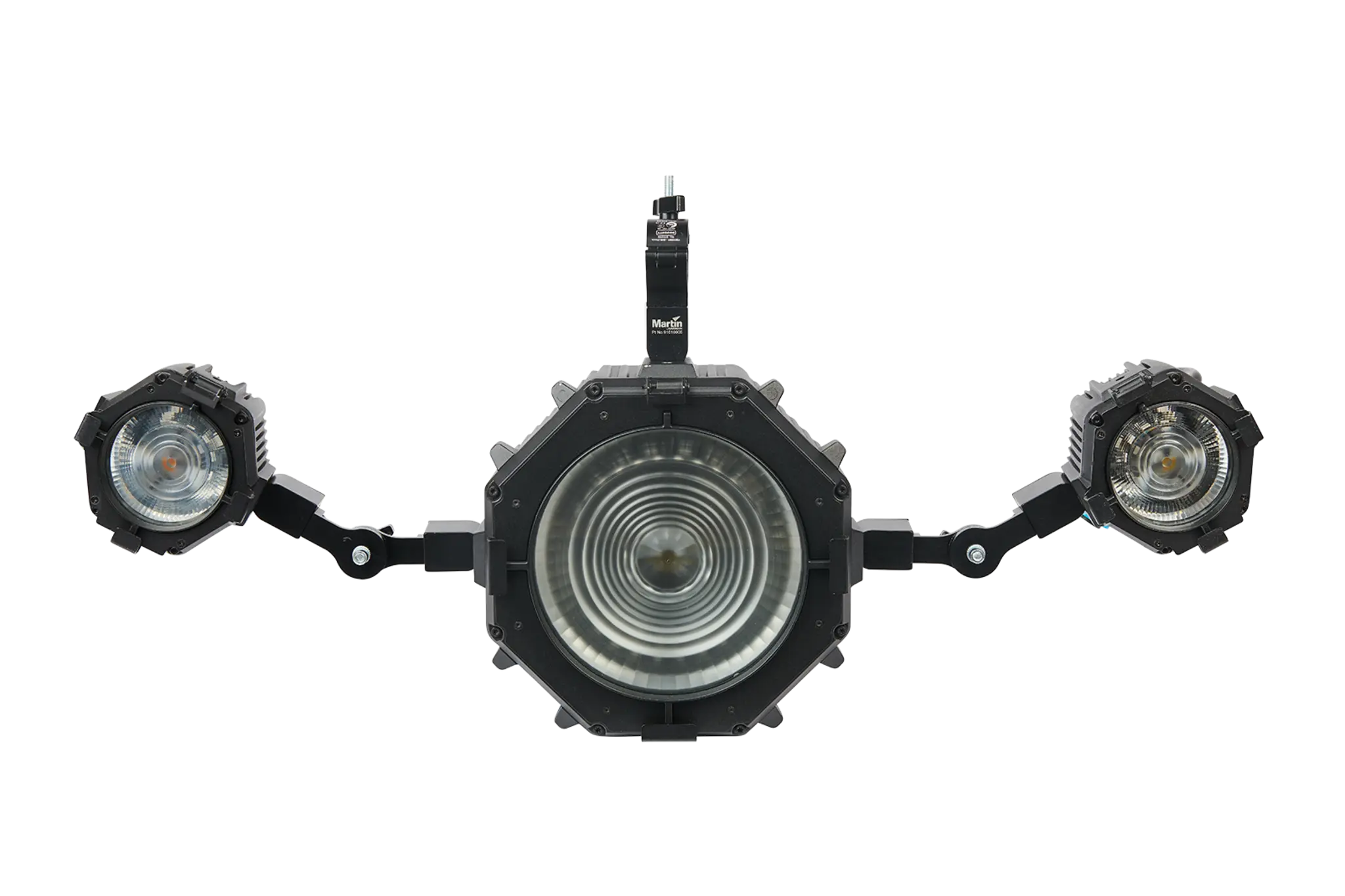

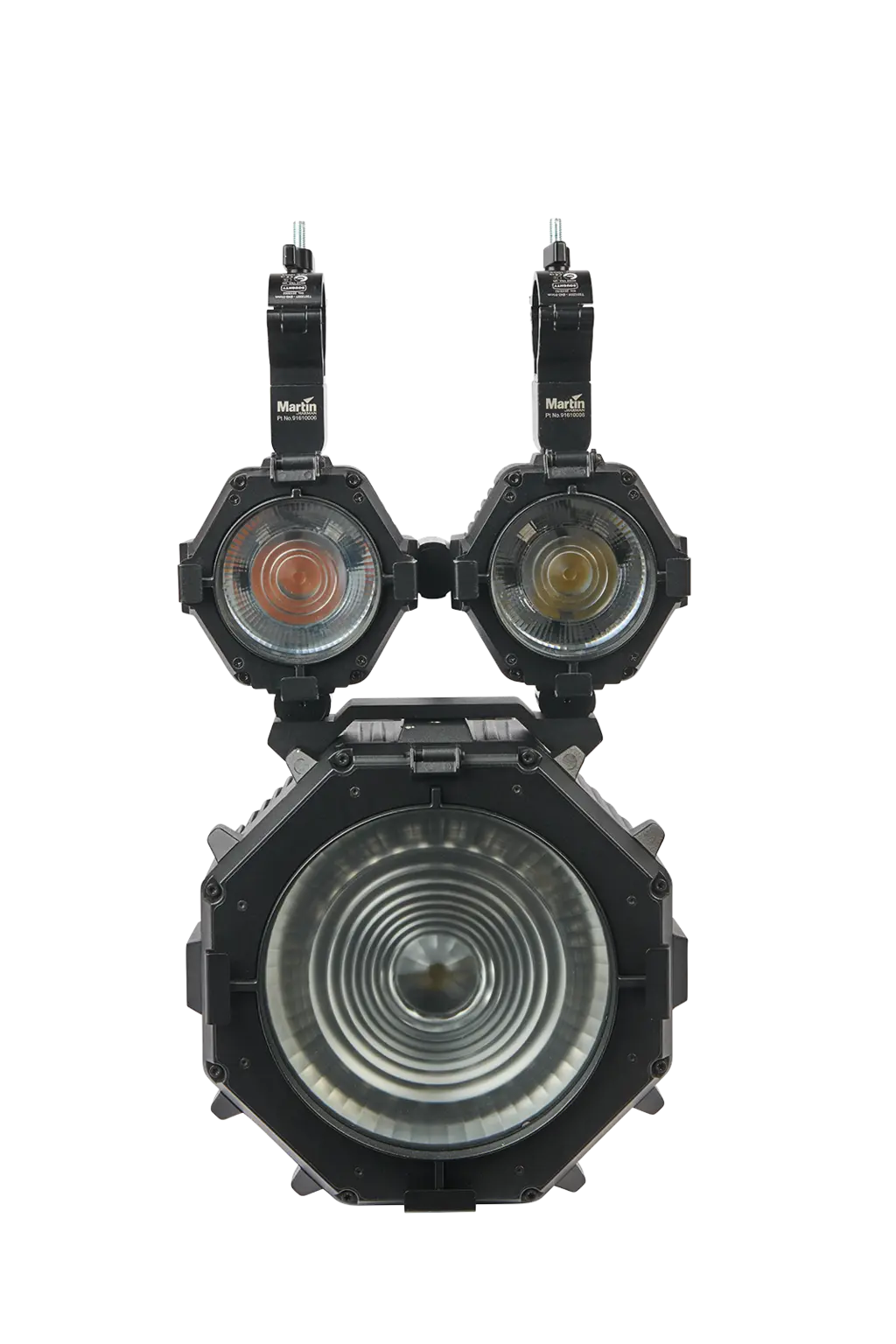

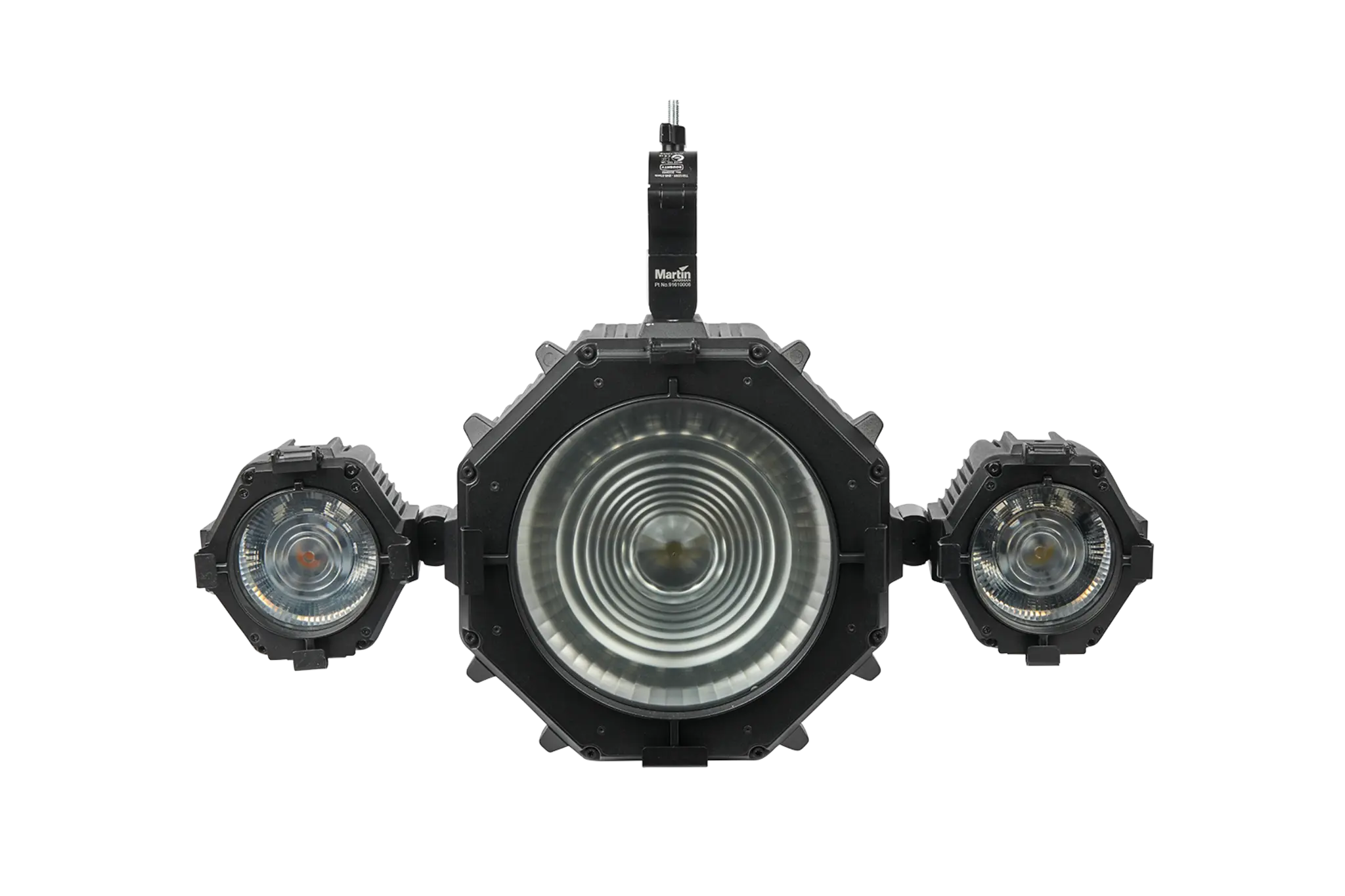

• Kompatybilność z Martin VDO Atomic Dot oraz mechaniką łączenia MAC One dla mieszanych struktur
• Klasa szczelności IP65

SPECYFIKACJA TECHNICZNA

PARAMETRY FIZYCZNE

Szerokość bez uchwytu do zawieszania: 288 mm (identyczna jak w przypadku 2 urządzeń VDO Atomic Dot połączonych ze sobą)

Szerokość z uchwytem do zawieszania: 371 mm

Wysokość bez uchwytu do zawieszania: 288 mm (identyczna jak w przypadku 2 urządzeń VDO Atomic Dot połączonych ze sobą)

Wysokość z uchwytem do zawieszania: 394 mm

Odstęp między elementami mocującymi w poziomie: 300 mm (od środka do środka przy użyciu łączników blokujących)

Odległość między elementami mocującymi w pionie: 300 mm (od środka do środka przy użyciu łączników blokujących)

Głębokość: 161 mm

Masa wraz z uchwytem do zawieszania: 9,32 kg

Masa bez uchwytu do zawieszania: 7,65 kg

EFEKTY DYNAMICZNE

Dimmer/przesłona wiązki: płynna regulacja jasności w zakresie 0–100%, zmienna częstotliwość i czas trwania błysków oraz efekty atomowe

Opcje ściemniania wiązki: cztery krzywe ściemniania do wyboru

Mieszanie kolorów wiązki: RGB, niezależna regulacja w zakresie 0–100%

Regulacja temperatury barwowej wiązki: zmienna 2000–11 000 K

Wirtualne koło kolorów wiązki: 48 ustawień kolorów, płynny obrót i losowe kolory

P3 Mix wiązki: mapowanie wideo urządzenia z płynnym przejściem między sterowaniem DMX a sterowaniem wideo

Dimmer/przesłona Aura: płynna regulacja jasności w zakresie 0–100%, regularne i losowe efekty stroboskopowe

Opcje ściemniania Aura: wybór spośród czterech krzywych ściemniania

Mieszanie kolorów Aura: RGB, niezależnie regulowane w zakresie 0–100%

Regulacja temperatury barwowej Aura: regulowana w zakresie 2000–11 000 K

Wirtualne koło kolorów Aura: 48 presetów kolorów, ciągły obrót i losowe kolory

Aura PixelMapping: indywidualna kontrola RGB każdego piksela Aura

Aura P3 Mix: mapowanie wideo urządzenia z płynnym przejściem między sterowaniem DMX a sterowaniem wideo

Wbudowane efekty: różne wstępnie zaprogramowane efekty w Beam, Aura i kombinacji obu

STEROWANIE I PROGRAMOWANIE

Protokoły sterowania: DMX, RDM, Art-Net, RDM over Art-Net, sACN i P3

Wykrywanie protokołu: automatyczne

Ustawianie i adresowanie: RDM, RDM over Art-Net lub P3

Tryby DMX: 1-kanałowy, 3-kanałowy, 4-kanałowy, kompaktowy, podstawowy, rozszerzony

Kanały DMX: 1, 3, 4, 10, 27, 243

Identyfikacja urządzenia: numer identyfikacyjny ustawiany przez użytkownika

Zgodność z DMX: USITT DMX512-A

Zgodność z RDM: ANSI/ESTA E1.20

Zgodność z Art-Net: Art-Net 1, 2, 3 i 4; w tym RDM over Art-Net

Zgodność z sACN: ANSI E1.31 – 2016

Zgodność z Martin P3: oprogramowanie P3 System Controller 5.1.0 lub nowsze

Transceiver DMX/RDM: RS-485

Transceiver Ethernet: 10/100 Mbit (z awaryjnym obejściem)

Aktualizacja oprogramowania układowego: przez DMX za pomocą Martin Companion lub przez Ethernet za pomocą P3 System Controller

PRZETWARZANIE WIDEO P3

Rozdzielczość kolorów: 16 bitów na kolor (48 bitów na piksel) (Beam & Aura)

Regulacja temperatury barwowej: 2000–11 000 K (Beam & Aura)

Synchronizacja: w całym systemie

Częstotliwość odświeżania: do 75 klatek/sek.

Regulacja jasności: 0–100% (z zachowaniem pełnej głębi kolorów)

Regulacja gamy kolorów: pełna kontrola spektrum (Beam & Aura)

Korekcja i regulacja gamma: w pełni regulowana (Beam & Aura)

STEROWANIE/INTERFEJS UŻYTKOWNIKA

Stan urządzenia: Wielokolorowa dioda LED stanu

Test urządzenia i reset: Przycisk do wywołania lokalnych wzorów testowych i resetowania urządzenia

OPTYKA I DANE FOTOMETRYCZNE

Średnica soczewki: 200 mm

Przedni uchwyt na akcesoria: rozmiar PAR64

Wiązka (Beam)/Stroboskop (Strobe) LED

Typ diody LED: RGBW

Maksymalny całkowity strumień świetlny: 13 000 lumenów (tryb boost/strobe)

Maksymalny całkowity strumień świetlny: 8000 lumenów (tryb ciągły)

Światłość centralna: 170 000 cd (tryb boost/strobe)

Światłość centralna: 103 000 cd (tryb ciągły)

Kąt główny wiązki: 12 stopni (połowa wartości szczytowej)

Kąt graniczny świecenia: 26 stopni (jedna dziesiąta wartości szczytowej)

Binning: Precyzyjny binning kolorów i strumienia

Kalibracja: Kalibracja pełnej gamy kolorów

Tryby kolorów: tryb rozszerzony i tryb skalibrowany

CRI (wskaźnik oddawania barw): ≥ 83

CQS (skala jakości kolorów): ≥ 87

TM-30 Rf (wskaźnik wierności IES TM-30-15): ≥ 83

TM-30 Rg (wskaźnik gamutu IES TM-30-15): ≥ 106

TLCI (wskaźnik spójności oświetlenia telewizyjnego): ≥ 85

Temperatura barwowa: zmienna (2000–11 000 K)

Rozdzielczość: 16 bitów na kolor

Minimalna żywotność diod LED: 50 000 godzin (dla >70% strumienia świetlnego)

Diody LED podświetlenia Aura

Typ diod LED: RGB

Liczba diod LED: 72

Binning: ścisłe binning kolorów i strumienia

Kalibracja: pełna kalibracja kolorów w gamie

Tryby kolorów: tryb rozszerzony i tryb skalibrowany

Temperatura barwowa: zmienna (2000–11 000 K)

Rozdzielczość: 16 bitów na kolor na piksel

Minimalna żywotność diod LED: 50 000 godzin (dla >70% strumienia świetlnego)

* Wszystkie dane fotometryczne zmierzone w stanie ustalonym (30 minut rozgrzewania) w temperaturze otoczenia 25°C

* Wszystkie dane fotometryczne zmierzone przy temperaturze barwowej 6500 K

KONSTRUKCJA

Obudowa: aluminium

Kolor: czarny

Stopień ochrony: IP65

INSTALACJA

Opcje montażu: zawieszenie na wsporniku, zawieszenie na zacisku przymocowanym bezpośrednio do oprawy, zawieszenie na innej oprawie za pomocą mechanizmu blokującego lub montaż na podłodze za pomocą zintegrowanego podwójnego wspornika

Lokalizacja: do użytku wewnątrz lub tymczasowego użytku na zewnątrz

Mocowanie zacisku do wspornika do zawieszania: M12

Mocowanie zacisku bezpośrednio do oprawy: M8

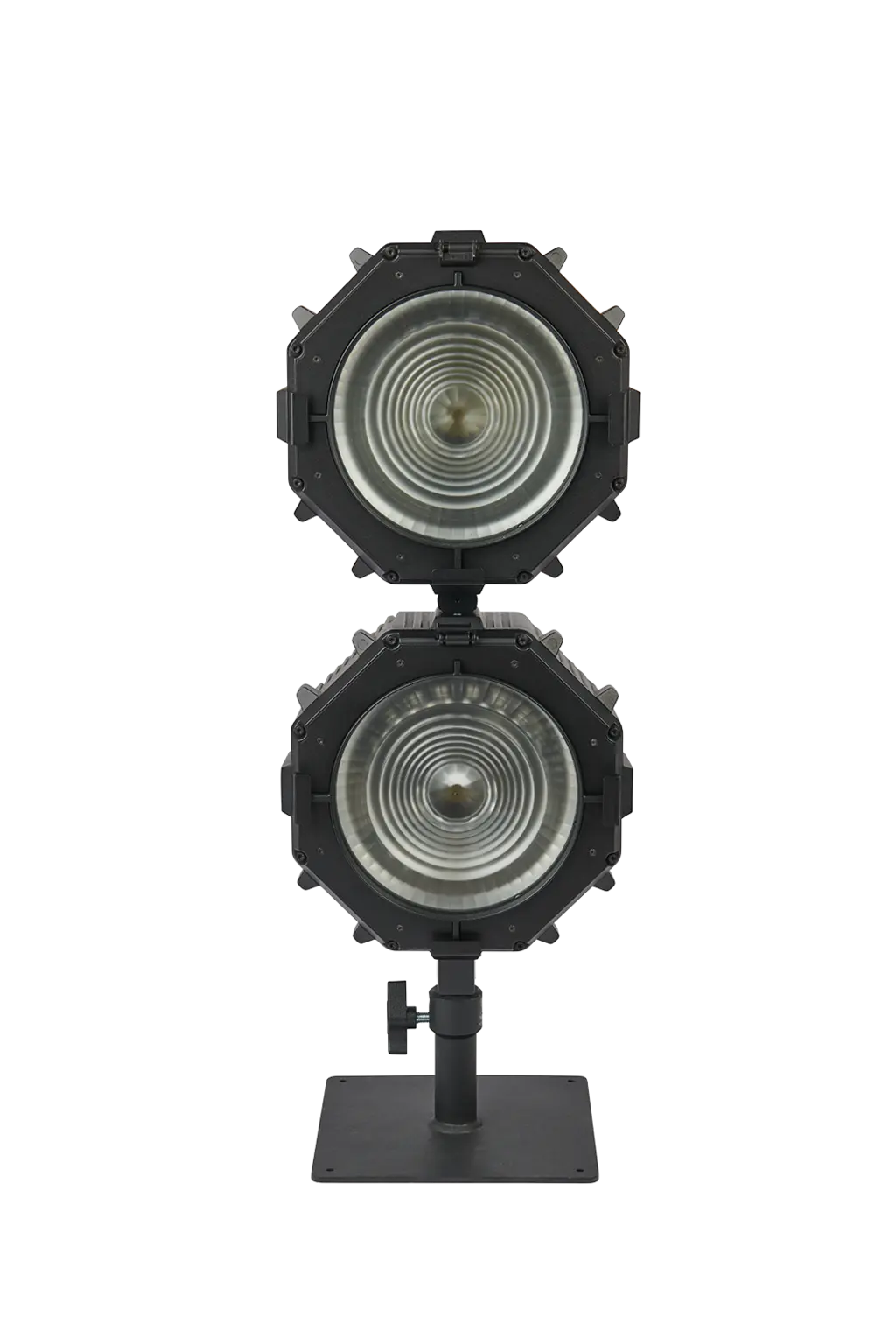

Maksymalna wysokość kolumny pionowej: 4 oprawy

Orientacja: dowolna

Minimalna odległość od materiałów palnych: 0,1 m

Minimalna odległość od oświetlanych powierzchni: 0,5 m

POŁĄCZENIA

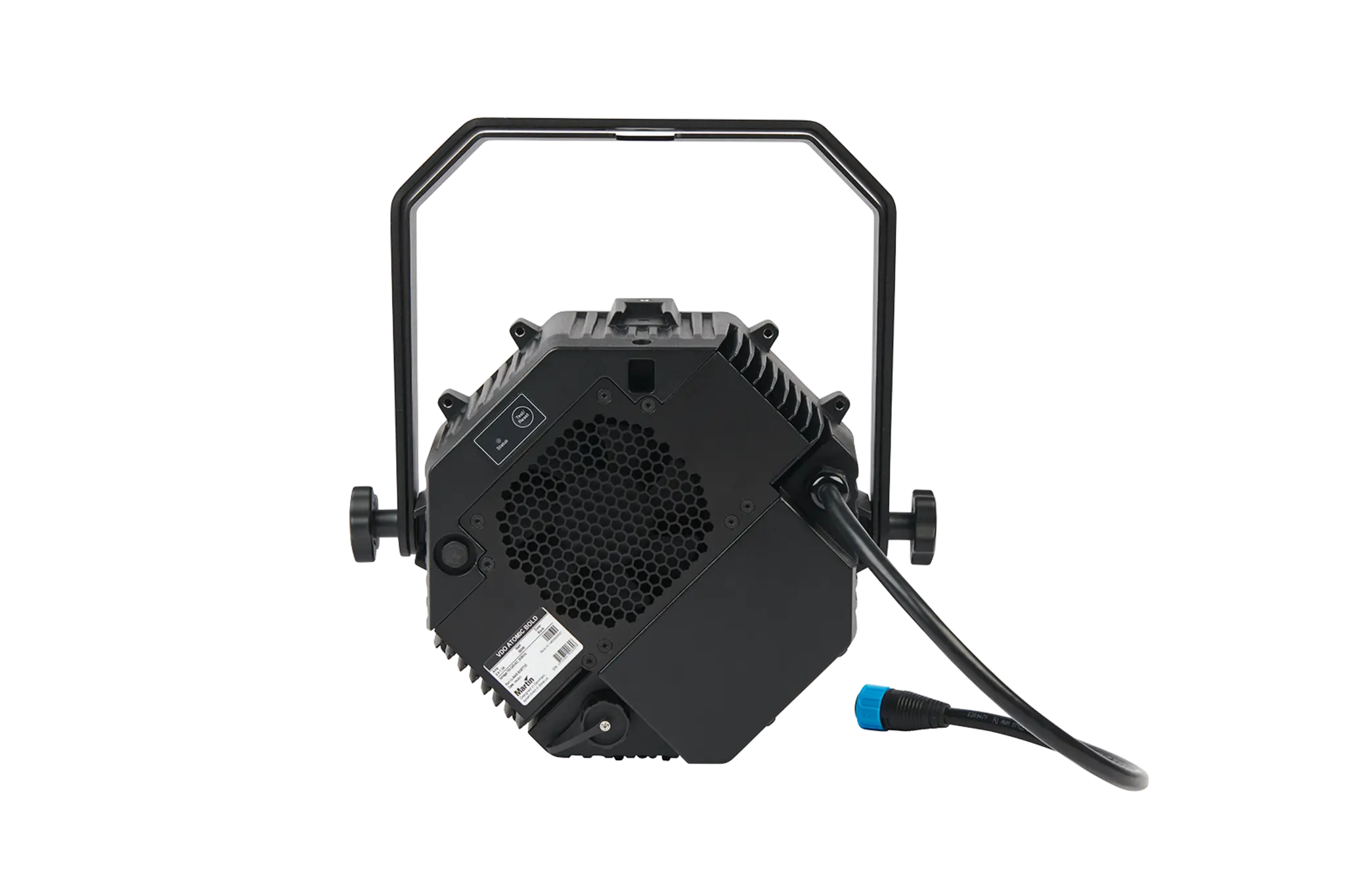

Zasilanie prądem przemiennym, wejście DMX i sieciowe: kabel z hybrydowym złączem PDE (IP65)

Zasilanie prądem przemiennym, wyjście DMX i sieciowe: hybrydowe złącze PDE do montażu w obudowie (IP65)

Wszystkie połączenia są kompatybilne z technologią hot plugging

ZASILANIE

Zasilanie prądem przemiennym: 100–240 V AC nominalnie, 50/60 Hz

Zasilacz: elektroniczny przełącznikowy z automatycznym wyborem zakresu

Typowy prąd rozruchowy RMS w połowie cyklu przy 230 V, 50 Hz: 3,0 A

Typowy prąd upływowy do ziemi: 0,80 mA

Współczynnik mocy: 0,99 przy 100 V / 120 V, 0,97 przy 208 V, 0,96 przy 230 V, 0,95 przy 240 V

Maksymalny pobór prądu: 4,0 A przy 100 V / 120 V, 1,9 A przy 208 V / 230 V / 240 V

Typowe pobranie prądu: 3,6 A przy 100 V, 3,0 A przy 120 V, 1,7 A przy 208 V, 1,6 A przy 230 V, 1,6 A przy 240 V *

Pobór mocy

Maksymalny: 400 W

Typowy: 358 W *

W stanie spoczynku: 14 W *

* Pomiary wykonano przy napięciu nominalnym. Dopuszczalne odchylenie wynosi +/- 10%.

Typowy: pełna moc wyjściowa biała, regulowana prędkość wentylatora.

W stanie spoczynku: brak mocy wyjściowej, regulowana prędkość wentylatora.

TERMICZNE

Chłodzenie: wymuszony obieg powietrza (regulowana temperatura, niski poziom hałasu)

Maksymalna temperatura otoczenia (Ta max.): 40°C

Minimalna temperatura otoczenia (Ta min.): 0°C

Typowe rozpraszanie ciepła (obliczone, +/- 10%): 1365 BTU/godz.

DANE AKUSTYCZNE

Poziom ciśnienia akustycznego (LpA) w odległości 1 m (domyślny tryb regulacji wentylatora, pełna moc): 25,9 dB(A)

Poziom ciśnienia akustycznego (LpA) w odległości 1 m (tryb stałej prędkości wentylatora, ultra niski): 19,2 dB(A)

ŚRODOWISKO

RoHS: zgodność

REACH: zgodność

WEEE: zgodność

Proposition 65: zgodność

Skuteczność (maksymalna wydajność): 43,3 lm/W

LWR*: 1395 lm/kg

*LWR = stosunek strumienia świetlnego do masy

CERTYFIKATY

Globalna certyfikacja CB/IECEE: IEC 60598-2-17 (IEC 60598-1)

Bezpieczeństwo UE: EN 60598-2-17 (EN 60598-1), EN 62471, EN62493

EMC UE: EN 55015, EN 55032 klasa B, EN 55035, EN 61000-3-2, EN 61000-3-3, EN 61547

Bezpieczeństwo w USA: UL1573

EMC USA: FCC część 15 klasa A

Bezpieczeństwo w Kanadzie: CSA 22.2 nr 166

EMC Kanada: ICES-003 klasa A; ICES-005 klasa A

Australia/Nowa Zelandia: RCM

Wielka Brytania: UKCA

ELEMENTY W ZESTAWIE

Instrukcja obsługi

PRODUKTY POKREWNE

Kontroler systemu Martin P3-050™

Kontroler systemu Martin P3-150™

Kontroler systemu Martin P3-300™

Kontroler systemu Martin P3-PC™: bezpłatne pobranie ze strony www.martin.com

Kabel Martin Companion (do aktualizacji oprogramowania sprzętowego przez DMX)

Oprogramowanie Martin Companion (do aktualizacji oprogramowania sprzętowego przez DMX): bezpłatne pobranie ze strony www.martin.com
